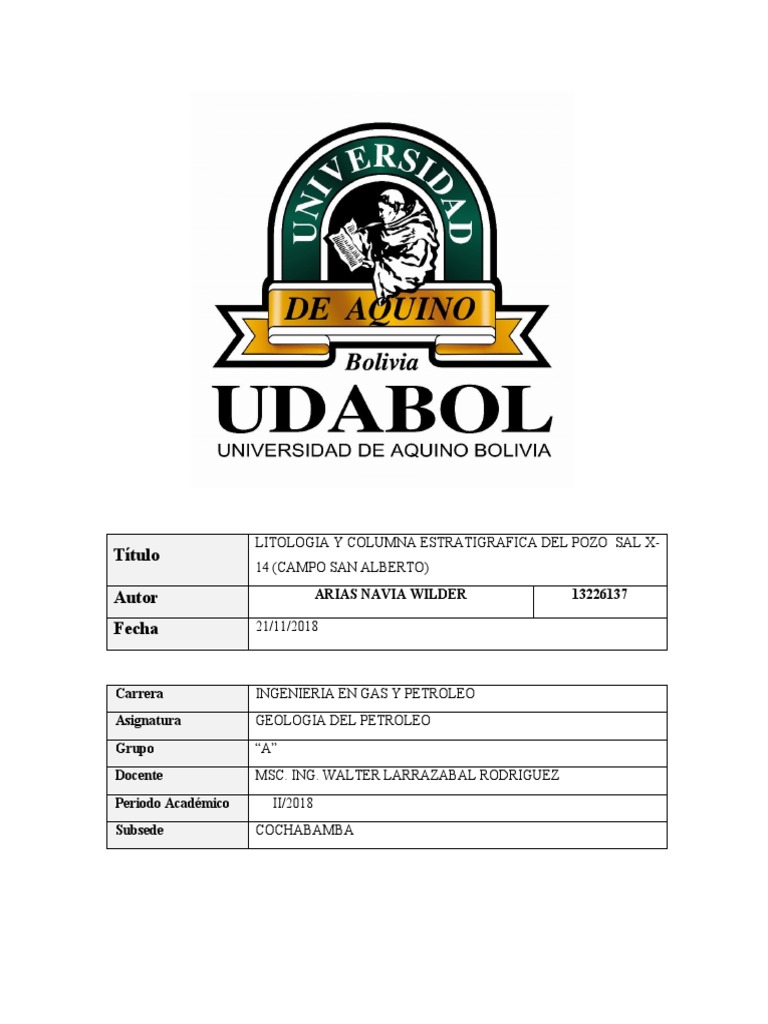

LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-

Título
14 (CAMPO SAN ALBERTO)

Autor ARIAS NAVIA WILDER 13226137

Fecha 21/11/2018

Carrera INGENIERIA EN GAS Y PETROLEO

Asignatura GEOLOGIA DEL PETROLEO
Grupo “A”
Docente MSC. ING. WALTER LARRAZABAL RODRIGUEZ
Periodo Académico II/2018
Subsede COCHABAMBA
Titulo: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder

RESUMEN:
El pozo San Alberto X-14 pertenece a la formación Huamampampa y los Monos- Iquiri,
depositados durante el Silúrico – Devónico. En ambientes de plataforma siliclastica, las
secuencias grano-crecientes con presencia de Lutitas Negras de las Fms. Kirusillas (Lutitas
gris oscuras, bien consolidadas micáceas y bituminosas), Icla (arcillo-arenosos) y los Monos
(lutitas gris oscuras, con capas blanquecinas de areniscas cuarciticas) de plataforma externa
con pulsos transgresivos y que son la Roca Madre, las unidades arenosos de tipo de secuencia
Fms. Santa Rosa (Areniscas), Huamampampa (Areniscas potentes de color gris, gris claro de
grano grueso y medio), e Iquiri (alternación de Lutitas, Areniscas y Limolitas), corresponde
plataforma interna en el caso de Huamampampa se constituye como Roca reservorio.

Palabras clave: Serranía, Roca Madre, Roca reservorio

ABSTRACT:

Huamampampa and the Monkeys - Iquiri, deposited during the Silurian - Devonian. In
environments of siliclastica platform, the grain-growing sequences with presence of Black
Shales of the Fms. Kirusillas (shades of dark gray, well consolidated micaceous and
bituminous), Icla (clay-sandy) and Monkeys (dark gray shales, with whitish layers of quartz
sandstones) of external platform with transgressive pulses and which are the Mother Rock, the
sandy units of type of Fms sequence. Santa Rosa (Sandstone), Huamampampa (Powerful gray,
light gray coarse and medium sandstone), and Iquiri (alternation of Shale, Sandstone and
Limolite), corresponds internal platform in the case of Huamampampa is constituted as
Reservoir Rock.

Key words: Serrania, Roca Madre, Roca Reservorio

TABLA DE CONTENIDO
Pag.
CAPITULO I...........................................................................................................................1

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Titulo: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder

INTRODUCCION..................................................................................................................1
GENERALIDADES...........................................................................................................1
OBJETIVOS.......................................................................................................................1
PLANTEAMIENTO DEL PROBLEMA...........................................................................2
HIPOTESIS.........................................................................................................................2
VARIABLES......................................................................................................................2
CONCEPTUALIZACON DE VARIABLES.....................................................................2
OPERACIONALIZACION DE VARIABLES..................................................................2
ARBOL DE PROBLEMAS................................................................................................4
JUSTIFICACIONES...........................................................................................................5
JUSTIFICACION TECNICA.........................................................................................5
JUSTIFICACION ECONOMICA..................................................................................5
JUSTIFICACION SOCIAL............................................................................................5
JUSTIFICACION ACADEMICA..................................................................................5
PROPOSITO.......................................................................................................................5
CAPITULO II.........................................................................................................................6
MARCO TEORICO................................................................................................................6
METODOLOGIA...............................................................................................................6
GENERALIDADES.......................................................................................................6
UBICACIÓN Y ACCESIBILIDAD...............................................................................7
ESTRATIGRAFIA.........................................................................................................9
DEVÓNICO..................................................................................................................10
RESULTADOS
RECOMENDACIONES
DISCUSIÓN
REFERENCIAS
ANEXO

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 1

CAPITULO I
INTRODUCCION

GENERALIDADES
El país sustenta su economía gracias a los recursos provenientes del Sector Hidrocarburifero,
solo tres Megacampos aportan cerca del 70 % del gas que se produce en Bolivia. Los mayores
productores son el Campo Margarita, Sábalo y San Alberto. El campo San Alberto se
encuentra ubicado en la serranía de Aguarague de la Faja-Sub-Andina Sur y posee ocho pozos
productores (SAL-13, SAL-10, SAL-14, SAL-12, SAL-15, SAL-11, SAL-17, y SAL 16). La
región del Sub-Andino Sur y Pie de Monte de la Cuenca de Tarija, es una provincia gasífera
que abarca un área cercana a los 100,000 km2. El sector comprende desde el punto de vista
geológico, la Faja Corrida Externa y el Pie de Monte ubicado entre el Codo de Santa Cruz al
Norte y la región del límite político Bolivia – Argentina hacia el Sur. Donde se registran
varios campos petrolíferos interpretados cuantitativamente del potencial hidrocarburifero,
(pozo SAL X-14/campo San Alberto), durante la exploración y la perforación se obtienen una
cantidad de información, control geológico, estructural y sobre todo detección de gas, de
acuerdo a las informaciones obtenidas nos ayudara a determinar una exacta potencial de los
reservorio de un pozo y por tanto el área de interés.

OBJETIVOS
Objetivo General
Conocer la Columna Estratigráfica y Litología que presenta el Pozo SAL X-14 del Campo San
Alberto.
Objetivo Especifico
 Describir las Formaciones petrolíferas que se encuentran en el pozo SAL X-14 de San
Alberto.
 Explicar las secuencias estratigráficas presentes durante la perforación del pozo SAL
X-14.
 Señalar la Litología, sedimentos, estratos, pliegues y fallas encontradas en el área
mencionada.

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 2

PLANTEAMIENTO DEL PROBLEMA

¿Cuál es la litología del pozo SAL X-14 (San Alberto)?

HIPOTESIS
El pozo San Alberto X-14 pertenece a la formación Huamampampa y los Monos- Iquiri, del
Silúrico – Devónico. presenta grano-crecientes con presencia de Lutitas Negras de las Fms.
Kirusillas (Lutitas gris oscuras, bien consolidadas micáceas y bituminosas).

VARIABLES
 Variable Independiente
Campo San Alberto
 Variable Dependiente
Pozo SAL X-14
CONCEPTUALIZACON DE VARIABLES
Campo San Alberto: El campo San Alberto se encuentra ubicado en la serranía de Aguarague
de la Faja-Sub-Andina Sur y posee ocho pozos productores (SAL-13, SAL-10, SAL-14, SAL-
12, SAL-15, SAL-11, SAL-17, y SAL 16). Aporta con el 19 % de la producción de Gas.
Pozo SAL X-14: Es un Pozo productor de Gas, se encuentra ubicada a 100 Km al SE de la
ciudad de Tarija en la segunda Sección de la Provincia Gran Chaco, en el Municipio Caraparí
a unos 18 Km de la serranía de San Alberto, es operada por la Empresa petrolera Petrobras.
OPERACIONALIZACION DE VARIABLES

VARIABLE DIMENCION INDICADORES TECNICAS CATEGORI

AS
DEPENDIENTE Formaciones Estudios
perforadas, Prof.
Pozo SAL X-14 Fm. Escarpment º Estratos Geológicos
(0 - 250 m.) º Pliegues Geofísicos
Fm. Tarija º Anticlinales Sísmicos
(250 – 871 m.) º Sinclinales
Fm. Itacuami º Fallas
(871 – 950 m.) º Trampas

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 3

Fm. Tupambi
(950 – 1220 m.)
Fm. Irquiri
(1200 – 1377 m.)
Fm. Los Monos
(1377 – 3990 m.)
Fm.
Huamampampa
(3990 – 4820 m.)
Fm. Icla
(4820 …)

ARBOL DE PROBLEMAS

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 4

EFECTOS

Estratos, Pliegues, Los Monos

Pozo SAL X-14 Elementos metalicos
Anticlinales, Sinclinales, Huapampa
Fallas.

Menor grado

¿Cuál es la litología del pozo SAL X-14

(San Alberto)

Campo San Alberto 8 pozos productores de

gas. Formación

Aguas negras

CAUSAS
Focos de infeccion

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 5

JUSTIFICACIONES

JUSTIFICACION TECNICA
Existen diferentes instrumentos para el estudio de las estructuras subterráneas.

JUSTIFICACION ECONOMICA
El país sustenta su economía gracias a los recursos provenientes del Sector Hidrocarburifero,
uno de los Megacampos que aporta gran cantidad de gas en Bolivia es el Campo San Alberto.

JUSTIFICACION SOCIAL
El Campo San Alberto genera beneficios a los del lugar

JUSTIFICACION ACADEMICA
Aporta conocimiento, datos y genera trabajo a los estudiantes o ingenieros graduados.

PROPOSITO
El propósito tener conocimiento estratigráfico y litológico de las estructuras que tiene el
Campo San Alberto. En esta Zona los sedimentos paleozoicos predominan a la secuencia pre-
orogenica que corresponden a las Fms. Kirusillas, Tarabuco, Icla, Huamampampa y los
Monos- Iquiri, depositados durante el Silúrico – Devónico. En ambientes de plataforma
siliclastica, las secuencias grano-crecientes con presencia de Lutitas Negras de las Fms.
Kirusillas (Lutitas gris oscuras, bien consolidadas micáceas y bituminosas), Icla (arcillo-
arenosos) y los Monos (lutitas gris oscuras, con capas blanquecinas de areniscas cuarciticas)
de plataforma externa con pulsos transgresivos y que son la Roca Madre, las unidades
arenosas de tipo de secuencia Fms. Santa Rosa (Areniscas), Huamampampa (Areniscas
potentes de color gris, gris claro de grano grueso y medio), e Iquiri (alternación de Lutitas,
Areniscas y Limolitas), corresponde plataforma interna en el caso de Huamampampa se
constituye como Roca reservorio.

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 6

CAPITULO II

MARCO TEORICO
METODOLOGIA
Investigación. -Recolección de información de organización y planteamiento del proceso de
investigación y las diferentes técnicas que se utilizaran para alcanzar los objetivos.

GENERALIDADES
La prospección en la parte sur de las Sierras Sub-Andinas fue iniciada por Geólogos de la
Standard Oil, entre los cuales se encuentra S.H. Cathcart que, en el año 1927, delimita varias
estructuras con posibilidades petrolíferas, dentro de las que se destaca la estructura San
Alberto. YPFB reinicia, el año 1956, los trabajos exploratorios y es el Geólogo Arigos, en su
informe “Geología de la Serranía de San Antonio sector Norte y Sur, quien analizó con mayor
detalle la zona y enfatizo su importancia petrolífera. Continuando con las investigaciones, en
1963 el Ing. Jaime Oblitas efectuó un estudio geológico de detalle, abarcando la zona de
Achiralito y San Alberto, definiendo las estructuras
El primer pozo perforado en Campo San Alberto, fue el SAL-X1 en 1966, que alcanzo la
profundidad de 2208 mbbp y resulto seco. El pozo SAL-X2 perforado en 1967 de 1792 metros
también resulto seco. El mismo año se perforo el SAL-X3 de solo 846 metros y resulto
descubridor (B-1) del nivel denominado Arenisca Miller (tuvo una producción de 653.000
barriles de petróleo, hasta que agoto su reserva en octubre de 1995). Los pozos SAL-X4, 5 y 6
perforados también en 1968, fueron productores de desarrollo. Los pozos SAL-X7 y 8 fueron
de avanzada que resultaron secos. Con los trabajos realizados por la Gerencia de Exploración
de YPFB, y el convenio con la ORSTOM de Francia y el Centro de Tecnología Petrolera de
YPFB, entre los años 1970 al 90, definían claramente las posibilidades petrolíferas de los
niveles medios y superiores del Devónico, descubriendo yacimiento profundos de gas y
condensado, en la formación Huamampampa.
Estos antecedentes geológicos regionales fueron tomados en cuenta en San Alberto y en los
años 1987 y 88, se propuso la perforación de un pozo profundo para alcanzar niveles
superiores del Devónico, habiéndose perforado el pozo SAL-X9, que se inicia en Diciembre
de 1988 y concluye en Septiembre de 1990 a una profundidad de 4518,5 metros bajo boca de

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 7

pozo. El pozo SAL-X9 atravesó la arenisca Miller a 991 m y entro en la arenisca

Huamampampa I a 4319 m y en la II a 4479,5 m, este pozo descubridor de yacimiento
profundo (B-2B) es el considerado como descubridor de gas en los niveles superiores del
Devónico, Formación Huamampampa en el Campo San Alberto.
El interés por el Campo San Alberto llevo a Petrobras en 1993 a iniciar negociaciones con
YPFB para la firma de un contrato de Asociación, el que finalmente se concreto en fecha 22
de Abril de 1996, 8 días antes de la promulgación de la Ley de Hidrocarburos. Según ese
contrato, YPFB tenía el 50% de participación y PETROBRAS el otro 50%. Por tanto
PETROBRAS reconoció implícitamente que el pozo SAL-X9 fue el descubridor del GAS.
Bajo el nuevo contrato de Riesgo Compartido, el operador (Petrobras) perfora el pozo SAL-
X10 (9-11-97 al 23-08-99) que alcanza la profundidad de 5220 mbbp y resulta productor de
los reservorios Huamampampa y Santa Rosa. Luego de este pozo, Petrobras profundiza el
SAL-X9 (20-01-99 al 30-03-99) en 46 metros, atravesando la totalidad del reservorio
Huamampampa II, el mismo que actualmente está en producción. Con los resultados de la
profundización de este pozo y de lo descubierto por el pozo SAL-X10, se incrementan las
reservas probadas del Campo.
UBICACIÓN Y ACCESIBILIDAD.
El pozo SAL X-14 está ubicada a 100 Km al SE de la ciudad de Tarija ( Fig. 1), en la Segunda
Sección de la Provincia Gran Chaco, en el Municipio Carapari, a sus 18 Km al SW del mismo
pueblo, en las serranías de San Alberto, en tanto el bloque se encuentra en Sub Andino Sur de
Bolivia, donde opera la Empresa Petrolera Petrobras. Las coordenadas UTM del área de
estudio son: X=410020,31m, Y=7576403,05, y Z=1275 m.s.n.m.
Fig. 1 Ubicación del pozo SAL X-14.

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 8

POZO SAL X-14

Fuente: Geología del petróleo

Para acceder a Campo San Alberto (pozo SAL X-14), desde la ciudad de Tarija, se debe tomar
el camino carretero hacía de Yacuiba, luego de se debe tomar la carretera a la Población de
Carapari y posterior a carretera hacia Aguarague, San Alberto, se llega a SAL
ESTUDIOS ANTERIORES.
(Dunn et al, 1995) menciona que la faja plegada y corrida pertenece a un sobre escurrimiento
superficial con dos horizontes de despegue principales que son ligados, uno en la Formación
Kirusillas del Silúrico y el otro en la Formación de los Monos del Devónico, al oeste de la
falla Mandiyuti la geometría de los pliegues por flexura de fallas (rampa, plano) predominan
un cambio de sección estratigráfica.

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 9

Montellano (2003) hace una descripción de las formaciones perforadas en el pozo SAL-14
donde, a los 24 días se atravesó a la formación Tarija a los 863 metros, y a los 864 metros
empezó a perforar la formación Miller. Continuando a sus 974 metros se tiene 90% de lutita y
10% arenisca donde la perforación avanzaba muy rápido y a sus 2558 metros seguía en
perforación de lutitas y limolitas.
Montellano & Abruzzuse (2003), menciona de forma resumida las actividades que se
realizaron en la perforación por la empresa PRIDE INTERNATIONAL, SAL-14 comenzó a
las 19:30 de 2 de mayo de 2003, a sus 20 días ya se tenía una profundidad de perforación de
773,02 metros, se perforaba con lodo aireado (Spud Mud), alcanzando a diferentes niveles de
formaciones.
HIDROGRAFIA
Los principales ríos que se encuentran dentro de la zona de estudio, corresponde, o presentan
un drenaje dendrítica hacia el E esta el RIO CARAPARI, que presenta un tipo meandrico, que
fluye hacia el vecino País Argentina y donde descargan varios ríos intermitentes y hacia el
otro lado de anticlinal es decir hacia el W esta los ríos ITAU y R. NEGRO, que también fluye
hacia el vecino país, donde también presentan muchas conexiones de ríos intermitentes a este
rio.
CLIMA, FLORA Y FAUNA.
La zona presenta en general un clima templado a cálido según la variación altitudinal, la
temperatura es un promedio de 20 a 30 oC y el régimen de pluviosidad varia de subhúmedo a
per húmedo con neblinas en las partes más altas, donde casi en los 360 días llueve muy poco
especialmente en temporadas de lluvia media anual es de 15-20 mm.
En esta zona es caracterizada una vegetación de serranías, o bosque de Yungas tucumano-
boliviano, donde en el bosque montano por encima de 1500 msnm, existen el pino de monte,
aliso, como maderables el nogal, laurel, cedro y tajibos, que llegan a medir hasta 4 a 10 metros
de altura.
En cuanto a la fauna se encuentran como el jucumari, el puma, venado andino, el jaguar, mono
silbador, el loro hablador, la pava del monte y varias especies pequeñas que son raras.

ESTRATIGRAFIA.
Silúrico.

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 10

Formación Kirusillas.
Litológicamente esta formación está constituida casi exclusivamente por lutitas gris oscuras,
bien consolidadas micácea, y bituminosas, intercaladas delgadas (40 a 50 cm) de areniscas gris
blanquecinas bien consolidadas de grano muy fino a fino (Suarez & Díaz, 1996)
Formación Tarabuco
Presenta alrededor de 390 m de espesor, en la base se presentan areniscas gris verdosas, de
grano fino, limosas, micáceas, en bancos de 0.1 a 0.5 m de espesor, intercalados con areniscas
limosas, gris verdosas, micáceas y silíceas, intercaladas con lutitas gris verdosas. (Steinmann,
en Ulrich, 1892).
DEVÓNICO

Formación Santa Rosa

Las Areniscas Basales Santa Rosa están expuestas en un espesor de unos 120 m, no se puede
ver la base de esta formación. La parte inferior de las areniscas se presenta estratificada en
bancos gruesos y se compone de granos de cuarzo de tamaño mediano y fino de colores claros,
con estratificación entrecruzada, hacia arriba esta arenisca pasa a una arenisca arcillosa de
colores más oscuros gris verdusco, estratificada en láminas de colores delgados, las areniscas
no son fosilíferas, (Ahlfeld & Braniza, 1960).
Formación Icla
Presentan niveles arcillo-arenoso con facies mayormente pelítica con algún desarrollo de
psamitas, los términos intermedios, son mucho más arenosos y limolíticos. Las areniscas que
en general son de grano medio y muy silíceas, en espesores de 0.3 a 1 m macizas y poco
laminadas, de un espesor: 642 metros, Edad: Gediniano Sup. - Emsiano Inf. (Jiménez &
López-Murillo, 1973).
Formación Huamampampa
Constituida por areniscas potentes, de color gris, gris claro, de grano medio a grueso,
estratificadas en bancos de 2 metros de espesor, los cuales presentan una alta dureza, y
intercalaciones de lutitas limolitas se encuentran abundantes fósiles, hacia la parte alta de la
serie arenosa existe una capa delgada de arenisca conglomerádica integrada por rodados de
cuarcita gris y cuarzo blanco, bien redondeada, (Ayaviri, 1967)
Formación Los Monos

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 11

Aproximadamente a 8 kilómetros al suroeste de la población de Villamontes. Consiste

principalmente de lutitas gris oscuras con subordinación de delgadas capas gris blanquecinas
de areniscas cuarcíticas, en especial en su parte superior, existen intervalos arenosos que
llegan hasta los 70 m de espesor, que en algunas estructuras son portadores de hidrocarburos.
Su espesor promedio es de 1.500 metros. (Oblitas et al., 1972).

Formación Iquiri
Compuesta por una alternación de lutitas, limolitas y areniscas; el predominio corresponde a
lutitas, estimándose en un 60%, las areniscas por lo general son de grano fino a medio,
subredondeado, mal seleccionado, porosas a poco porosas, no se han encontrado fósiles se
señalan el piso Frasniano, base del Devónico Superior, (Ayaviri, 1967).

Formación Itacua
Este horizonte tiene amplia distribución en la Zona Subandina y ha sido reconocido en
diferentes localidades, ya sea con la denominación T3, Itacua, los geólogos argentinos
reconocieron a la base del Tupambi bajo forma de arcillas negras y “silstones” que ellos
llamaron “Horizonte de T3” (Arigos & Vilela, 1949,), Hacia el S. las areniscas que lo
sobreponen se asientan directamente sobre las capas devónicas. (Ayaviri, 1967).
Formación Tupambi.
Areniscas y areniscas conglomeradicas, con intercalaciones de lutitas, las areniscas varían
considerablemente en su aspecto, el color cambia desde blanco o gris verdoso a rosado y
purpura oscuro cuando está impregnado con hematita, y granos de cuarzo roto, varia un
espesor de 100 a 500m (Suarez & Diaz, 1996)
Formación Itacuami
Características litológicas variables, se halla predominantemente formada por lutitas negros y
rojos, subordinados con areniscas y conglomerados, aunque en algunas localidades existe un
predominio de sedimentos limosos. Estratigráficamente a las sedimentitas de la Formación
Chorro, es problemática la identificación de la Formación Itacuamí, por lo que en muchas
ocasiones se la asimila a la formación Tarija. (Oblitas et al., 1972).
Formación Tarija

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 12

Compuesta de tilitas arenosas grises y areniscas gris amarillentas de grano fino irregularmente
intercaladas y replegadas. Los bancos de areniscas que continúan por encima, se presentan
muy diaclasadas y trituradas, se observa la presencia de bancos de arenisca gris amarillenta
con tonos verdosos, intercaladas por tilitas grises, y capas de lutitas gris oscura, (Ayaviri,
1967).

Formación Chorro
Es una unidad arenosa que estratigráficamente se halla limitada en su base por la Formación
Itacuamí y en su tope por la Formación Taiguati. Es sumamente variable de región en región
tanto en sus características litológicas como en su coloración, pero en general el grano de las
areniscas es fino y medio y su color predominante es el rojo.
Formación Taiguati.
Tiene un espesor 115m, compuesta por limolitas y areniscas de color violeta, luego continúa
una serie de tiloides y lutitas rojas, con predominio de las últimas, siendo las primeras macizas
y laminadas las segundas, ambas contienen rodados de granito rojo y gris, cuarcitas de
diferentes colores, cuarzo blanco, etc. (Ayaviri, 1970).
Formación Escarpment
Se caracteriza por areniscas de color gris claro, rojiza, roja y violeta, predominando los colores
claros en la parte baja, rojo hacia la parte media y violeta en la parte superior; la estratificación
es regular y delgada en la parte inferior y media, en tanto que resaltan los bancos gruesos y
masivos hacia la parte superior, intercalados con limolitas rojas hacia abajo, limolitas, lutitas,
y tilitas a veces con ojos verdes hacia la parte media, (Ayaviri, 1967).
Formación San Telmo
Son areniscas rojas de grano fino y limolitas rojas, ambas intercalan regularmente y se hallan
estratificadas en capas delgadas, cuya estratificación irregular semeja un leve
entrecruzamiento. Estas areniscas pasan a las areniscas del Cangapi de manera enteramente
transicional, (Ayaviri, 1967)
Pérmico
Formación Cangapi

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 13

Esta unidad es esencialmente psamítica, aunque incluye cierta cantidad de material pelítico,
Las areniscas son de diferente color desde el rojo salmón y rojo violeta o marrón hasta el
blanquecino, pasando por tintes de castaño-amarillento. Se observan algunos niveles
conglomerádicos y aislados horizontes de limolita y arcilita rojo-lila y violeta, (Reyes, 1978).
Formación Vitiacua
Constituida por calizas y calizas silicificadas, con colores que varían desde el rosado
blanquecino hasta el gris oscuro, con intercalaciones de niveles arenosos y arcillosos.

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 14

Cuadro. 1 Estratigrafía generalizada del Subandino Sur (fuente de tesis Donald Wilson
Osinaga 2003).

Fig. 3. Columna Litoestratigrafica generalizada del Subandino Sur (fuente de Repsol 2000).

Fuente: Geología del petróleo

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 15

Fig. 6. Columna estratigráfica de San Alberto 14 (fuente de reporte de la perforación, en tesis

Richard Flores Condori, 2013).

Fuente: Geología del petróleo

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 16

Geología estructural del pozo SAL X-14

En cuanto a proceso tectónico-estructural regional, el anticlinal de San Alberto corresponde a
un pliegue por propagación de falla (Rocha, et al, 2000; Dunn et al, 1995; Celetta et al, 1998 y
Baby et al, 1992), estructurada sobre niveles de despegue ubicadas en la base de la formación
de Los Monos y Kirusillas, de un sistema de dúplex de techo pasivo produjeron la elevación
tectónica.
Fallas locales
En cuanto a las fallas presentes en el área de estudio hacia él SE del anticlinal es interpretado
como pliegue de propagación de falla generado a espaldas de la Falla Acheral, lo cual
corresponde a una falla inversa de carácter regional, que despega del Zócalo (base de Silúrico)
del sistema de corrimientos y corta la secuencias pre y sin .tectónica (Fig. 6), la segunda falla
denominada T2 es de menor magnitud, tiene un rechazo importantes es de tipo inversa, se
ramifica a partir de la falla Acheral y corta la secuencia Pre-Tectónica del anticlinal profundo,
que es la falla T3 que tiene una dirección de SW a NE.
En cuanto a las fallas mas locales existen una cantidad de fallas que están relacionados a la
deformación tectónica de Andina, que tiene las mismas vergencias y direcciones de las fallas
regionales, y también se observas de manera locales y regionales las fallas de Rumbo
(diestrales).
Sinclinales
En el área se pudo reinterpretar que hay un control estructural de un anticlinal de forma
regional ANTICLINAL DE SAN ALBERTO, donde los principales mega campos gasíferos
de Bolivia que tiene un largo de 60 Km y de manera alineada están la mayoría de los pozos de
Campo San Alberto se llegaron a perforar, esta anticlinal tiene una dirección de SW 15 NE, y
también hacia sus flancos se describió presencia de sinclinales.

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 17

Fig. 8. Mapa estructural de anticlinal San Alberto (fuente PETROBRAS; plan de desarrollo
Campo San Alberto).

Fuente: Geología del petróleo

Información del pozo SAL X-14
Datos del pozo
Cuadro 2. Resumen de compañías y operadoras que participan (fuente informe final del
Perforación de Pozo SAL X-14).
DATOS DE POZO
Nombre del Pozo San Alberto 14
Abrev del nombre del pozo SAL-14
Tipo de pozo Productor de gas
Campo San Alberto
Campania de perforacion DRIPE INTERNATIONAL
Compañía de lodos de perforación PI-320
Localización Serranía de San Alberto, Tarija
Coordenadas UTM X=410020,31m
Y=7576403,05m
Elevación Z=1275 m.a,s.l
Rotary Table=9,30 m
Profundidad del proyecto final 4919 metros

RESULTADOS
La estructuras que están presentes en zona de estudio (Pozo SAL X-14 ) se caracteriza por una faja
subandina plegada y corrida pertenece a un tipo de sobre escurrimiento superficial con dos
horizontes de despegue principales que son ligados, uno en la Formación de Kirusillas del Silúrico

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 18

y el otro en la Formación de Los Monos del Devónico, donde las estructuras, los pliegues fueron
formados por propagación y por flexura de las fallas originadas en la parte basal de la Formación
Kirusillas, acuñando debajo de los estrechos anticlinales que despegan en la Formación Los
Monos.

RECOMENDACIONES
Se recomienda que al hacer un estudio o una interpretación se debe hacer con criterios geológicos
tanto en las estructuras, que presenten en lugar de estudio, y también de marea siempre se debe
tomar primeramente lo regional y luego correlacionar al contexto local.

DISCUSIÓN

En el área se pudo reinterpretar que hay un control estructural de un anticlinal de forma regional
ANTICLINAL DE SAN ALBERTO para ese dato se debe investigar más a profundidad.

REFERENCIAS
Bibliografía
 Montellano Villegas M. & Petrobras S.A., “Informe de campo San Alberto pozo SAL-
14, Nro 13, pág. 45, Ingeniería Petrolera UMSA”, 2003.

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 19

 Villanueva Sapata G. & Petrobras S.A., “Informe de campo San Alberto Pozo SAL X-
12, Nro. 9, pág. 40, Ingeniería Petrolera UMSA”, 1999.
 YPFB, “Informe Técnico del Campo San Alberto”, La Paz, 22 de Junio de 2004
 Abruzzuse Castellon G. & Petrobras S.A., “Informe de campo San Alberto pozo SAL-
14, Nro. 11, pág. 49, Ingeniería Petrolera UMSA”, 2003.
 Carlos E. Cruz, Jaime O., Matias Di B.; “los sistemas petroleros devónico del Sub-
Andino sur y pie de monte de la cuenca Tarija. Bolivia”

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 20

ANEXO

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
Título: LITOLOGIA Y COLUMNA ESTRATIGRAFICA DEL POZO SAL X-14 (CAMPO SAN ALBERTO)
Autor: Arias Navia Wilder 21

Asignatura: Geología del petroleo

Carrera: Ingeniería en gas y petróleo
