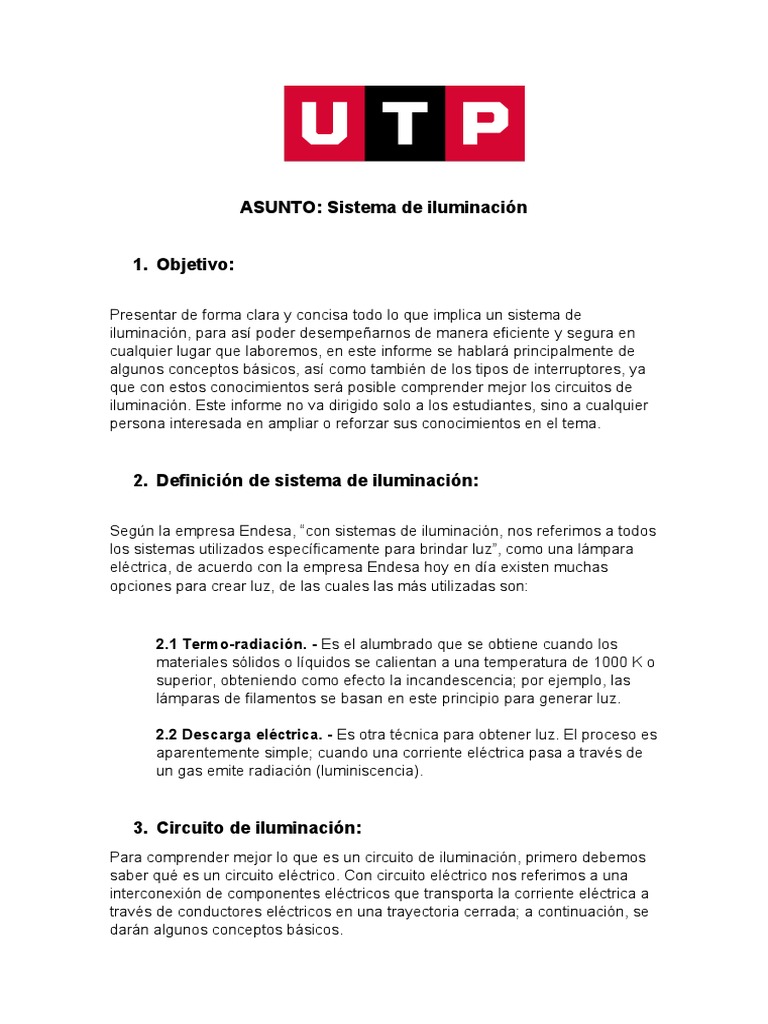

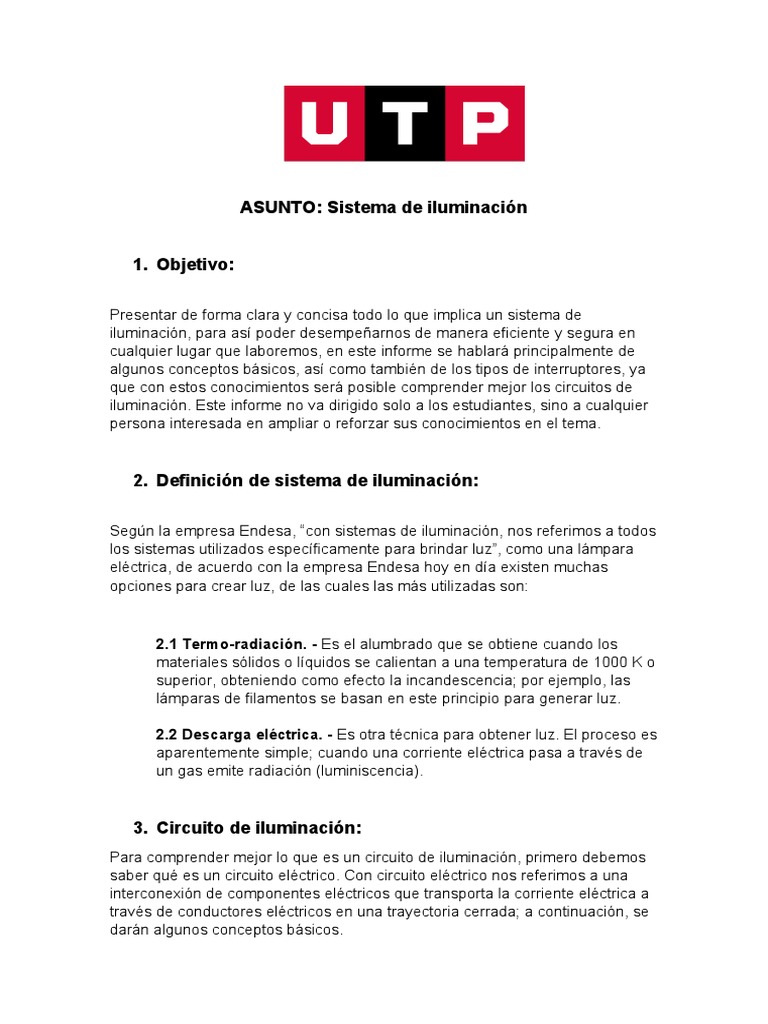

ASUNTO: Sistema de iluminación

1. Objetivo:

Presentar de forma clara y concisa todo lo que implica un sistema de

iluminación, para así poder desempeñarnos de manera eficiente y segura en
cualquier lugar que laboremos, en este informe se hablará principalmente de
algunos conceptos básicos, así como también de los tipos de interruptores, ya
que con estos conocimientos será posible comprender mejor los circuitos de
iluminación. Este informe no va dirigido solo a los estudiantes, sino a cualquier
persona interesada en ampliar o reforzar sus conocimientos en el tema.

2. Definición de sistema de iluminación:

Según la empresa Endesa, “con sistemas de iluminación, nos referimos a todos

los sistemas utilizados específicamente para brindar luz”, como una lámpara
eléctrica, de acuerdo con la empresa Endesa hoy en día existen muchas
opciones para crear luz, de las cuales las más utilizadas son:

2.1 Termo-radiación. - Es el alumbrado que se obtiene cuando los

materiales sólidos o líquidos se calientan a una temperatura de 1000 K o
superior, obteniendo como efecto la incandescencia; por ejemplo, las
lámparas de filamentos se basan en este principio para generar luz.

2.2 Descarga eléctrica. - Es otra técnica para obtener luz. El proceso es

aparentemente simple; cuando una corriente eléctrica pasa a través de
un gas emite radiación (luminiscencia).

3. Circuito de iluminación:
Para comprender mejor lo que es un circuito de iluminación, primero debemos
saber qué es un circuito eléctrico. Con circuito eléctrico nos referimos a una
interconexión de componentes eléctricos que transporta la corriente eléctrica a
través de conductores eléctricos en una trayectoria cerrada; a continuación, se
darán algunos conceptos básicos.
 3.1 Circuito de control:

El circuito de control de un aparato, es el circuito que transporta las

señales eléctricas que gobiernan el funcionamiento del control, pero no
transportan la corriente del circuito de fuerza principal .

3.2 Luminaria:

Artefacto chasis metálico u otro material que sirve de soporte al equipo y

que se encuentra instalado en la pantalla y/o recinto óptico(espejos).

3.2 Lámpara:

Fuente luminosa artificial que produce luz artificial. Lámparas

incandescentes, Lámparas de descarga y Led.

3.2.1 Lámparas incandescente:

La lámpara incandescente convencional es la más antigua y más

utilizada. El principio de funcionamiento de las lámparas incandescentes
no es muy complejo, se basa en hacer pasar corriente a través del
filamento, aumentando su temperatura hasta que emita radiaciones en el
espectro visible.

3.2.2 Lámparas de descarga:

Las lámparas de descarga constituyen una forma alternativa de producir

luz de una manera más eficiente y económica que las lámparas
incandescentes. Por eso, su uso está tan extendido hoy en día. La luz
emitida se consigue por excitación de un gas sometido a descargas
eléctricas entre dos electrodos. Algunas de estas lámparas son:

- Lámparas fluorescentes
- Lámpara luz mixta
- Lámpara vapor de Mercurio
- Lámpara vapor de sodio

3.2 Salida de alumbrado

Salida destinada a la conexión directa de un portalámparas, un aparato

de alumbrado o un cordón colgante que termina en un portalámparas.

.
 4. Control de Circuitos de Iluminación con Interruptores:

4.1 Interruptores unipolares:

Según la página web Electromundo “El interruptor unipolar es un

interruptor de luz bastante común en una casa. Tienen dos terminales de
tornillo más un tornillo de tierra. Un terminal de tornillo es para el cable
que alimenta el interruptor desde la fuente de alimentación. El otro
terminal es para un segundo cable caliente, llamado pata de interruptor,
que corre solamente entre el interruptor y el aparato de iluminación.

4.2 Interruptor de conmutación 3 vías:

El interruptor de 3 vías es un dispositivo eléctrico que permite el

encendido y apagado de cualquier tipo de carga desde 2 puntos, para
este caso debe ser complementado con otro interruptor de 3 vías.
El interruptor de 3 vías también es conocido como interruptor de
escalera.

4.3 Interruptor de conmutación 4 vías:

Según la información brindada por la empresa Bticino “Es un dispositivo

eléctrico que permite el control de cualquier tipo de carga desde 3 o más
puntos siempre y cuando se complemente con interruptores de 3 vías.

Conclusiones:
En resumen, los sistemas de iluminación están conformados por circuitos
eléctricos, el más sencillo es el interruptor que enciende un punto de luz; el
segundo caso sería la conmutación a dos puntos, es decir, cuando
encendemos y apagamos una misma lámpara desde dos interruptores
diferentes; también tenemos la conmutación a tres puntos, que es cuando
podemos manipular una luminaria desde tres interruptores distintos y por último
la conmutación a cuatro puntos, que permite controlar cualquier tipo de carga
desde 3 puntos o más.

Lima, 17/04/2021
