Acondicionamiento Informe

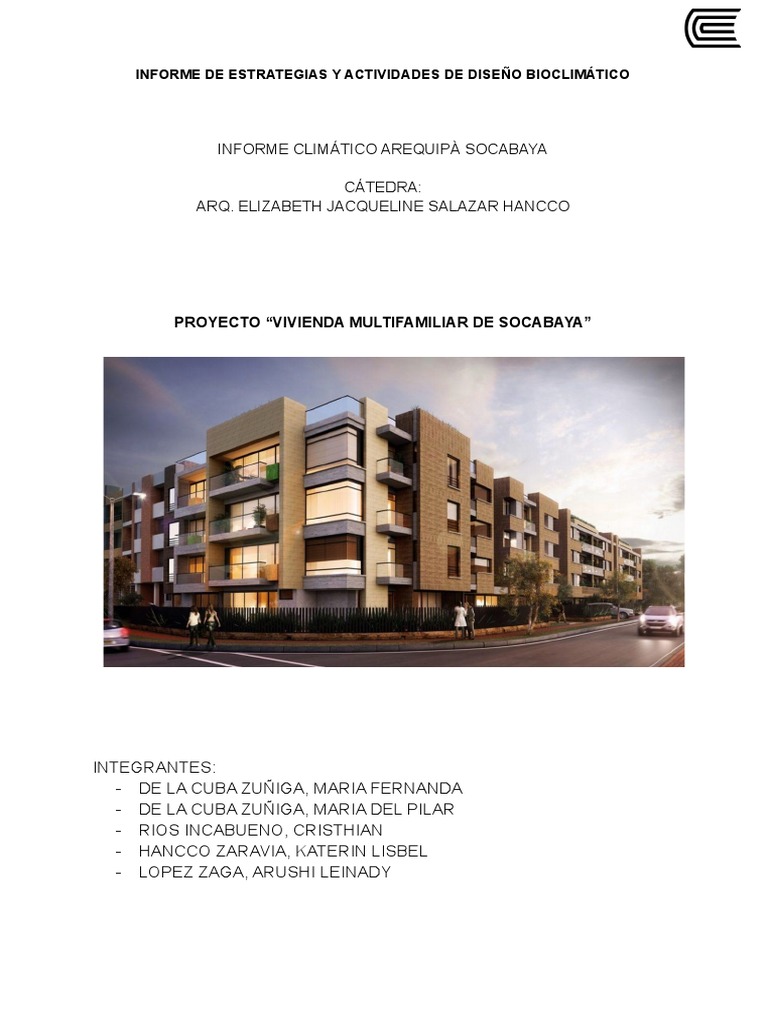

INFORME DE ESTRATEGIAS Y ACTIVIDADES DE DISEÑO BIOCLIMÁTICO
INFORME CLIMÁTICO AREQUIPÀ SOCABAYA
CÁTEDRA:
ARQ. ELIZABETH JACQUELINE SALAZAR HANCCO
PROYECTO “VIVIENDA MULTIFAMILIAR DE SOCABAYA”
INTEGRANTES:
- DE LA CUBA ZUÑIGA, MARIA FERNANDA
- DE LA CUBA ZUÑIGA, MARIA DEL PILAR
- RIOS INCABUENO, CRISTHIAN
- HANCCO ZARAVIA, KATERIN LISBEL
- LOPEZ ZAGA, ARUSHI LEINADY
ÍNDICE
INFORME ESTRATEGIAS Y ACTIVIDADES DE DISEÑO BIOCLIMÁTICO
PROYECTO “Socabaya”
1) Objetivo
2) Clasificación Climática por zona
3) Estrategias y Actividades de Diseño Bioclimático
4) Estrategias Priorizados por Zona Climática
A. Estrategias N°02:Ganancias Internas
B. Estrategias N°03:Protección Vientos
C. Estrategias N°04:Inercia Térmica
D. Estrategias N°08:Control de Radiación
Estudio de cantidad de horas de sol - Carta Solar Estereográfica
Estudio de estrategias de control de radiación
5) Conclusiones
INFORME ESTRATEGIAS Y ACTIVIDADES DE DISEÑO

BIOCLIMÁTICO
PROYECTO “VIVIENDA MULTIFAMILIAR SOCABAYA”
1.- Objetivo:
En el siguiente informe se elaboró con la finalidad de describir las diferentes estrategias de
diseño bioclimático correspondiente al proyecto multifamiliar el cual contará con 6 pisos de
altura,el cual está ubicado en la ciudad de Arequipa distrito de Socabaya como parte del
procedimiento de la certificación de la grado de proyecto del programa MIVIVIENDA
sostenible.
2.- Clasificación climática por zona

Las clasificaciones climáticas definen los parámetros ambientales de grandes áreas de
territorio, las cuales nos ayudará a plantear estrategias climáticas, que ayudan al confort
térmico y uso de recursos naturales . Para el informe se recolectó información del R.N.E
El Documento a utilizar es el Anexo N°1:(A) Ubicación de provincia por zona Bioclimática de

la norma E.M 110 Confort térmico y lumínico con eficiencia energética:
Zonificación Bioclimática del Perú
Zona Bioclimática Definición Climática
4 Mesoandino
Ubicación y límites:
El ministerio de desarrollo agrario y de riego nos dice que :

Este clima es propio de la región de la sierra, correspondiendo a los valles interandinos
bajos e intermedios, situados entre los mil y 3 mil msnm.
Las temperaturas sobrepasan los 20°C. y la precipitación anual se encuentra por debajo de
los 500 mm. Aunque en las partes más elevadas, húmedas y orientales, puede alcanzar y
sobrepasar los 1200 mm.” comprende provincias como Arequipa , condesuyos , etc.
El proyecto está ubicado Ubicado en la ciudad de Arequipa, distrito de Socabaya el cual

está ubicada al Sur Oeste de Ia Ciudad de Arequipa a una distancia de 12 km. del centro de
Ia ciudad, comprendida entre las coordenadas 16° 2T 51" latitud sur, 1° 31'40" de latitud
Oeste a 2,300 metros sobre el nivel del mar. delimitando con distritos como Mollebaya,
Jacobo de Hunter, Jose Luis Bustamante y Rivero y Characato.
3.- Estrategias y Actividades de Diseño Bioclimático
El Total de actividades por estrategia para una certificación grado III es :
ESTRATEGIAS Y ACTIVIDADES DE DISEÑO BIOCLIMÁTICO
Grado Exterior Envolvente Total
Techo Fachada
H+ 0 1 2 3
El Aplicado en el proyecto por estrategia es:
ESTRATEGIAS PRIORIZADAS PARA ZONA CLIMÁTICA
N° ESTRATEGIAS ACTIVIDADES EXTERIOR
ENVOLVENTE
TECHO FACHADA
2° Ganancias Internas Hermetica Hermetica …
2° Protección de …. Orientacion de …
Vientos ventanas
4° Inercia Térmica Materiales de Materiales de baja …

baja conductividad
conductividad térmica
térmica
8° Control de radiación …. Orientación de …

fachadas
Sub total 1 4 8
Total 5
ESTRATEGIAS CONTINENTAL FRÌO
CAPTACIÓN SOLAR 1
GANANCIAS INTERNAS 2
PROTECCIÓN DE VIENTOS 2
INERCIA TÉRMICA 2
VENTILACIÓN DIURNA -1
VENTILACIÓN NOCTURNA -1
REFIGERACIÒN EVAPORATIVA 0
CONTROL DE RADIACIÓN 1
Imprescindible 2
Recomendable 1
Indiferente 0
No recomendable -1
Fuente:cuaderno 14
4.- Estrategias Priorizados por Zona Climática (3)
A. Estrategias N°02:Ganancias Internas

Aprovechamiento del calor generado en el interior del edificio, esto a razón de el
funcionamiento de equipos mecánicos o eléctricos, de la existencia de combustión, y
la presencia de personas al interior del mismo.La presencia de la cocina genera
mayor cantidad de ganancia al interior de la vivienda. hay artefactos que generan
calor residual que consumen gran cantidad de electricidad los cuales son justificadas
por cuestiones de función.
Ejemplos de artefactos:
COCINA- MAÑANA
GANANCIAS INTERNAS
COCINA Nº W PRODUCTO
PERSONAS 5 230 1150
MICROONDAS 1 1200 1200
FOCOS 0 100 0
REFRIGERADORA 1 350 350
COCINA 1 4 500 4500
TOTAL 7200
COCINA TARDE
GANANCIAS INTERNAS
PERSONAS 5 230 1150
ARROCERA 1 1000 1000
FOCOS 2 100 200
COCINA 1 4 500 4500
TOTAL 8400
COCINA NOCHE
GANANCIAS INTERNAS
PERSONAS 5 230 1150

FOCOS 2 100 200
BATIDORA 1 200 200
TOTAL 3100
DORMITORIO MAÑANA
GANANCIAS INTERNAS
DORMITORIO Nº W PRODUCTO
PERSONAS 2 230 460
TV 1 200 200
LÁMPARA 0 12 0
FOCOS 0 100 0
TOTAL 660
DORMITORIO TARDE
GANANCIAS INTERNAS
PERSONAS 1 230 230
TV 1 200 200
LÁMPARA 0 12 0
FOCOS 0 100 0
TOTAL 430
DORMITORIO NOCHE
GANANCIAS INTERNAS
PERSONAS 2 230 460
TV 1 200 200
LÁMPARA 1 12 12
FOCOS 1 100 100
TOTAL 772
SALA COMEDOR - MAÑANA
SALA COMEDOR N° W PRODUCTO
PERSONAS 5 110 550
FOCOS 2 0 0
TELEVISOR A 1 70 70
COLOR 19”
EQUIPO DE 1 0 0
MÚSICA
TOTAL 620
SALA COMEDOR - TARDE
PERSONAS 5 110 550
FOCOS 0 0 0
TELEVISOR A 1 70 70
COLOR 19”
EQUIPO DE 1 190 190

MÚSICA
TOTAL 810
SALA COMEDOR - NOCHE
PERSONAS 5 110 550
FOCOS 2 13 26
TELEVISOR A 1 70 70
COLOR 19”
EQUIPO DE 1 190 190

MÚSICA
TOTAL 836
LAVANDERÍA
LAVANDERÍA N° W PRODUCTO
PERSONAS 2 110 220
FOCOS 1 13 13
LAVADORA 1 220 220
TOTAL 453
BAÑO- MAÑANA
BAÑO N° W PRODUCTO
Therma solar 1 100 100
FOCOS 0 100 0
SECADORA 1 600 600

(cabello)
BRACKET 1 20 20
TOTAL 720
BAÑO-NOCHE
BAÑO N° W PRODUCTO
Therma solar 1 100 100
FOCOS 1 13 13
SECADORA 1 600 600

(cabello)
BRACKET 1 20 20
TOTAL 733
A.2 GANANCIAS SOLARES:
Fuente:elaboración Propia
ÁREA DE VANOS
FACHADA 1
PRIMER PISO:
V1= 1.58 m x 1.20 m
1.89 m2
V2= 2.10 m x 1.10 m
2. 31 m2
V3= 2.40 m x 1.20 m
2.88 m2
V4= 2.10 m x 3.06 m
6.43 m2
Total = 13.51 m2
SEGUNDO AL QUINTO PISO:

V1= 0.60 m x 2.10 m
1.26 m2
V2= 1.20 m x 2.10 m
2.52 m2
V3= 2.10 m x 2.40 m
5.04 m2
V4= 3.01 m x 1.20 m
3.61 m2
Total= 12.43 m2 x (3)
37.29 m2
ÁREA TOTAL= 13.51 m2 + 37.29 m2

50.8 m2
DIA 23 DE JUNIO 10:00 AM ; 3:00 PM y 6:00 pm
FACHADA 1 10:00 AM
50.8 m2 x 144.3 W/m2 x 0.85 = 5864. 352
FACHADA 1 3:00 PM
50.8 m2 x 106.9 W/m2 x 0.85 = 4615.942
FACHADA 1 6:00 PM
50.8 m2 x 12.2 W/m2 x 0.85 = 52.796

ÁREA DE VANOS
FACHADA 2
V1= 0.85 X 0.30= 0.255
V2=1.6 X 1.2= 1.392
V3= 0.5X 0.35 = 0.175
ÁREA DE VANOS TOTAL= 1.822 X 5 = 9.11

DIA 23 DE JUNIO 10:00 AM ; 3:00 PM y 6:00 pm
FACHADA 1 10:00 AM
9.11 m2 x 0.0 W/m2 x 0.85 = 0.00
FACHADA 1 3:00 PM
9.11 m2 x 448.9 W/m2 x 0.85 = 3476.05
FACHADA 1 6:00 PM
9.11 m2 x 35.8 W/m2 x 0.85 = 277.2173

B. Estrategia N°03: Protección Vientos
La estrategia a utilizar evitará que la presencia de los vientos exterior y su temperatura,

influya de forma determinante en las condiciones térmicas del interior del edificio. Sea de
forma directa esto también se da a través de la ventilación o infiltración también podemos
decir que también se dan de manera indirecta (a través de la conducción).
La velocidad de vientos promedio de Socabaya es de 2.97 m/s
fuente: senamhi elaborado en WRPLOT
C. Estrategia N°06: Ventilación Nocturna
Se aprovechará las temperaturas más bajas de la noche,de la madrugada y de las primeras

horas de la mañana permitiendo el paso de viento al interior del edificio.
De un lado se reemplaza un aire de mayor temperatura,de otro se logra enfriar la

estructura,el mobiliario y demás elementos del edificio. Se busca contrarrestar el exceso de
calor existente durante el día con la presencia de elementos que hayan sido previamente
enfriados.
En el gráfico se muestra que los vientos van con más frecuencia hasta en nor-oeste y nor
este, también muestra una temperatura constante entre los 21 grados y una humedad
relativa entre el 30 a 70% constante entre los meses de enero y diciembre.
ASENTAMIENTO URBANO 4 DE OCTUBRE-SOCABAYA
Dirección promedio de vientos de Socabaya en relación a la ubicación del proyecto de vivienda

multifamiliar. Fuente: Windfinder
Incidencia de vientos predominantes en el proyecto de la Vivienda Unifamiliar en Socabaya
Según el análisis dentro del distrito de Socabaya se puede observar que los vientos en la
localidad 4 de octubre tiene una velocidad de 4.63 m/s con una orientación de 253° Oeste -
Suroeste, lo cual hace idóneo que el proyecto ubique su fachada hacia el Noroeste.
Del análisis anterior y como se aprecia en el gráfico las estrategias a utilizar son:
➢ La Hermeticidad y envolvente de los bloques ayuda a la protección de los vientos

(PV)
➢ El Tamaño reducido de los vanos (1.30n * 1.20,promedio ) así como el material del
marco de los mismos apoyan a la protección de los vientos (PV)
➢ Se aprovecha las temperaturas más bajas de la noche,madrugada y de las primeras

horas de la mañana permitiendo el paso del viento al interior del edificio,dado que
estos viene con menos intensidad para una ventilación nocturna (VN)
➢ Se cumple con la inercia térmica (ver estrategia N°4),lo que permite se logre de
forma efectiva la ventilación nocturna (VN)
C.-Estrategias N°04:Inercia Térmica
Socabaya presenta una temperatura media anual constante durante las estaciones de
verano y primavera,encontrándose en el dia con valores dentro de la zona de confort
21°C,en invierno y otoño las temperaturas mínimas suelen estar por debajo de los 20°c
Para AREQUIPA, el mes con temperatura más alta es octubre (23.2°C); la temperatura más
baja se da en el mes de julio (6.9°C)
Fuente: SENAMHI
Climate Consultant Inercia Térmica
En el gráfico se muestra que la temperatura promedio en todos los meses del año no entra
en el rango de confort, para Arequipa-Socabaya siempre hay una condición fresca.
Se entiende por inercia térmica a la capacidad de los elementos del edificio (estructura o
cualquier elementos interior o circundante) de acumular calor al interior o en las
inmediaciones cercanas .La acumulación de energía permite aislar,amortiguar y retardar el
paso de la misma desde y hacia los ambientes interiores del edificio.
PERÍMETRO PRIMER NIVEL: 71.50 ALTURA: 2.30
PERÍMETRO DE SEGUNDO, TERCERO, CUARTO Y QUINTO NIVEL:76.50

ALTURA:9.20
Calculo de transmitancia térmica
Se utiliza el procedimiento de la norma E.M 110 Confort térmico y lumínico con eficiencia
energética.
Valores límites máximos de transmitancia térmica (U) en w/m2k
Zona Transmitancia Transmitancia térmica Transmitancia térmica

bioclimática térmica máxima máxima del techo máxima del piso
del muro (U muro) (U muro)
(U muro)
Mesoandino 2.36 2.21 2.63

(Arequipa)
Definición de Envolvente
Según el Manual de Reglamentación Térmica MART, 2006:La envolvente de un edificio es

la piel que lo protege de la temperatura, aire y humedad exteriores. Es el elemento físico
que separa interior y exterior. Su adecuado diseño permite mejorar el confort interior de
sus ocupantes y, a la vez, optimizar el ahorro de energía
VANOS
ENVOLVENTE 01
TRANSMITANCIA DE LOS CERRAMIENTOS
El edificio cumple con la norma térmica establecida
● TRANSMITANCIA DEL MURO

● TRANSMITANCIA DEL TECHO
● TRANSMITANCIA DEL PISO
Conforme a los cálculos presentados,los bloques cumplen con lo establecido en la norma
para una zonificación climática tipo desértico
Zona Transmitancia Transmitancia térmica Transmitancia térmica

bioclimática térmica máxima del máxima del techo máxima del piso
Desértico muro (U muro) (U muro)
(U muro)
Límites RNE 3.20 2.21 2.63
Envolvente 1 1.93 cumple 0.51 cumple 2.33 Cumple
D.-Estrategias N°08:Control de Radiación
La necesidad de evitar la incidencia de la radiación solar directa sobre las superficies

exteriores del edificio y más aún de su ingreso a través de los vanos del mismo resultando
siendo estrategias imprescindibles en este tipo de climas aun en condiciones de invierno se
han de tener mucho cuidado con el ingreso indiscriminado de radiación ya que la incidencia
solar directa prolongada sobre las personas deber ser siempre evitada para lo cual, se
deberá tomar en cuenta el tipo de clima el uso específico del espacio y de su capacidad de
ventilación efectiva.
Los datos de radiación anual de Socabaya:
Climate Consultant Dirección promedio de vientos de Socabaya en relación a la ubicación del

proyecto de vivienda multifamiliar.
Rango radiación por horas a dia, en los meses de

septiembre a abril se muestra una exposición al sol
de manera vertical a diferencia de los meses de
abril a agosto.Su estudio permite determinar la
cantidad de energía que llega a una superficie de
modo directo, difuso o reflejado dependiendo de
los movimiento relativos de la tierra y el sol. Dicho
estudio resulta necesario pues la radiación produce
un incremento de la temperatura en las superficies
envolventes, que luego desprenden ese calor al
interior de las edificaciones
La radiación en el distrito de Socabaya es alta
según el estudio de rosa de radiación solar en el

plano horizontal y hacia la orientación norte hay
mayor radiación solar directa (sd km h/m2)
Según la carta solar los valores más altos de

radiación son de 1 am a 3 pm aproximadamente
por la toda la tarde hasta que se oculta el sol la
temperatura está en torno a 23°C por lo tanto se debe proteger los vanos del oeste por
posible sobrecalentamiento.
● Estrategias bioclimáticas funcionan mediante el intercambio energético con el

ambiente, como un gran almacén de energía, evitando los picos de temperatura y
generando así mayor confort. Esta propiedad depende de la masa, del calor
específico de los materiales y del coeficiente de conductividad térmica.
● El estudio a realizar se hará sobre los vanos hacia el este u oeste son los que
reciben luz solar, donde la sala , los dormitorios, recibirán luz directa en las primera
horas de la mañana.
● Los dormitorios y salas ubicados en esta implantación reciben el sol de la tarde por
2h30 aproximadamente
Estudio de cantidad de horas de sol - Carta Solar
FUENTE: Climate Consultant

Como se puede observar en el gráfico ; en determinados dìas en cada mes del año entre
las 10 y 2 de la tarde se alcanza el confort ( mayor a 20 Cª); pero que en su mayoría de
horas no tienen exposición al sol y por consecuencia tiene una temperatura menor a 20
CºLa luz natural puede ser explotada para definir lugares. Sus cualidades pueden ser
alteradas deliberadamente por el diseño, variando la forma de penetración de los rayos
solares en el edificio
Estudio de estrategias de control de radiación
Del estudio anterior se ven que la necesidad evitar la incidencia de radiación solar directa
sobre las superficies exteriores del edificio y sobre todo a través de los vanos de los mismos
es por ello que, aunque las imágenes de radiación en los vanos de las cartas
estereográficas muestran que el ingreso es reducido esto refiere al ingreso de radiación
directa por los cual esto es favorable para el proyecto que sin necesidad
5. Conclusiones
El proyecto cumple con las condiciones mínimas de diseño bioclimático establecidos en los
lineamientos de proyectos de programa de MIVIVIENDA sostenible conforme al detalle de
Zonas Climáticas tipo mesoandino segundo Cuaderno N°14 “Consideraciones Bioclimáticas
en Diseño Arquitectónico” Autor Arq.Martin Wiese y la Norma EM.110 Confort térmico y
lumínico con eficiencia energética Se piensa aplicar una cubierta ajardinada para poder
atrae el calor / inercia ) ya que en el tema de la vegetación tiene su propio calor y acotando
vida.

Acondicionamiento Informe

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Acondicionamiento Informe

Cargado por

Copyright:

Formatos disponibles

INFORME DE ESTRATEGIAS Y ACTIVIDADES DE DISEÑO BIOCLIMÁTICO

INFORME CLIMÁTICO AREQUIPÀ SOCABAYA

PROYECTO “VIVIENDA MULTIFAMILIAR DE SOCABAYA”

INFORME ESTRATEGIAS Y ACTIVIDADES DE DISEÑO BIOCLIMÁTICO

2) Clasificación Climática por zona

3) Estrategias y Actividades de Diseño Bioclimático

4) Estrategias Priorizados por Zona Climática

A. Estrategias N°02:Ganancias Internas

B. Estrategias N°03:Protección Vientos

C. Estrategias N°04:Inercia Térmica

D. Estrategias N°08:Control de Radiación

Estudio de cantidad de horas de sol - Carta Solar Estereográfica

Estudio de estrategias de control de radiación

INFORME ESTRATEGIAS Y ACTIVIDADES DE DISEÑO

2.- Clasificación climática por zona

El Documento a utilizar es el Anexo N°1:(A) Ubicación de provincia por zona Bioclimática de

Zonificación Bioclimática del Perú

Zona Bioclimática Definición Climática

El ministerio de desarrollo agrario y de riego nos dice que :

El proyecto está ubicado Ubicado en la ciudad de Arequipa, distrito de Socabaya el cual

3.- Estrategias y Actividades de Diseño Bioclimático

El Total de actividades por estrategia para una certificación grado III es :

ESTRATEGIAS Y ACTIVIDADES DE DISEÑO BIOCLIMÁTICO

Grado Exterior Envolvente Total

El Aplicado en el proyecto por estrategia es:

ESTRATEGIAS PRIORIZADAS PARA ZONA CLIMÁTICA

N° ESTRATEGIAS ACTIVIDADES EXTERIOR

2° Ganancias Internas Hermetica Hermetica …

4° Inercia Térmica Materiales de Materiales de baja …

8° Control de radiación …. Orientación de …

ESTRATEGIAS CONTINENTAL FRÌO

4.- Estrategias Priorizados por Zona Climática (3)

A. Estrategias N°02:Ganancias Internas

PERSONAS 5 230 1150

MICROONDAS 1 1200 1200

REFRIGERADORA 1 350 350

COCINA 1 4 500 4500

PERSONAS 5 230 1150

MICROONDAS 1 1200 1200

ARROCERA 1 1000 1000

FOCOS 2 100 200

REFRIGERADORA 1 350 350

COCINA 1 4 500 4500

PERSONAS 5 230 1150

MICROONDAS 1 1200 1200

FOCOS 2 100 200

REFRIGERADORA 1 350 350

BATIDORA 1 200 200

PERSONAS 2 230 460

PERSONAS 1 230 230

PERSONAS 2 230 460

FOCOS 1 100 100

SALA COMEDOR - MAÑANA

SALA COMEDOR N° W PRODUCTO

PERSONAS 5 110 550

SALA COMEDOR - TARDE

SALA COMEDOR N° W PRODUCTO

PERSONAS 5 110 550

EQUIPO DE 1 190 190

SALA COMEDOR - NOCHE

SALA COMEDOR N° W PRODUCTO

PERSONAS 5 110 550

EQUIPO DE 1 190 190
