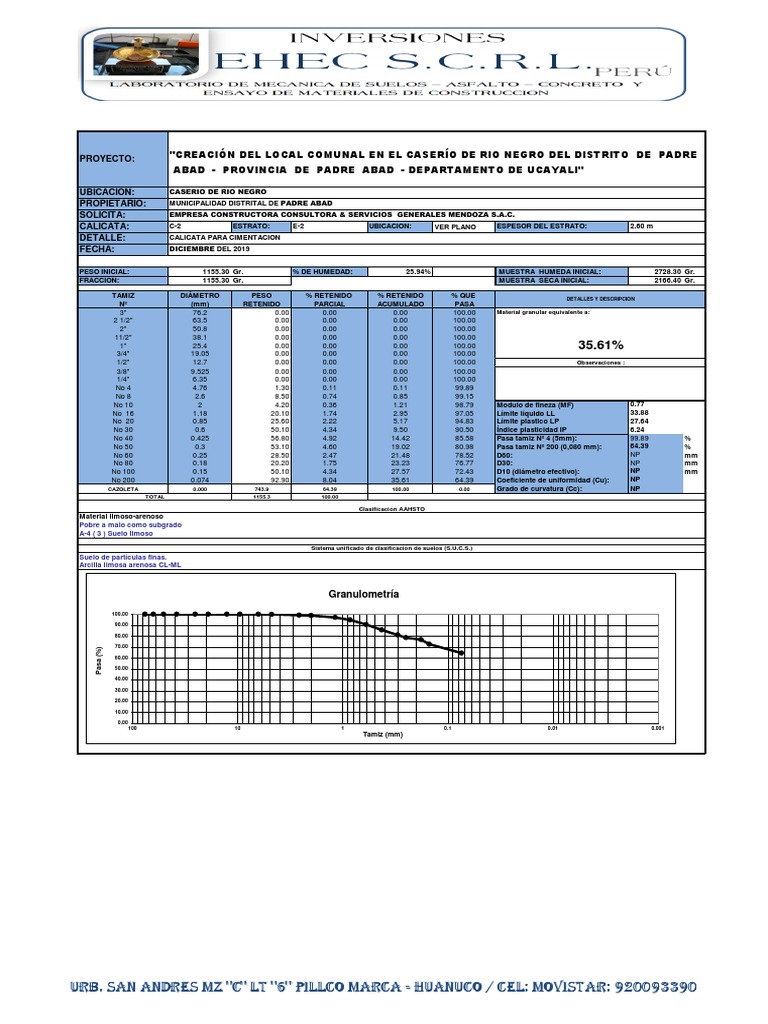

PROYECTO: "CREACIÓN DEL LOCAL COMUNAL EN EL CASERÍO DE RIO NEGRO DEL DISTRITO DE PADRE
ABAD - PROVINCIA DE PADRE ABAD - DEPARTAMENTO DE UCAYALI"
UBICACION: CASERIO DE RIO NEGRO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE PADRE ABAD
SOLICITA: EMPRESA CONSTRUCTORA CONSULTORA & SERVICIOS GENERALES MENDOZA S.A.C.
CALICATA: C-2 ESTRATO: E-2 UBICACION: VER PLANO ESPESOR DEL ESTRATO: 2.60 m
DETALLE: CALICATA PARA CIMENTACION
FECHA: DICIEMBRE DEL 2019
PESO INICIAL: 1155.30 Gr. % DE HUMEDAD: 25.94% MUESTRA HUMEDA INICIAL: 2728.30 Gr.
FRACCION: 1155.30 Gr. MUESTRA SECA INICIAL: 2166.40 Gr.
TAMIZ DIÁMETRO PESO % RETENIDO % RETENIDO % QUE DETALLES Y DESCRIPCION
Nº (mm) RETENIDO PARCIAL ACUMULADO PASA
3" 76.2 0.00 0.00 0.00 100.00 Material granular equivalente a:
2 1/2" 63.5 0.00 0.00 0.00 100.00
2" 50.8 0.00 0.00 0.00 100.00
11/2" 38.1 0.00 0.00 0.00 100.00
1" 25.4 0.00 0.00 0.00 100.00 35.61%
3/4" 19.05 0.00 0.00 0.00 100.00
1/2" 12.7 0.00 0.00 0.00 100.00 Observaciones :
3/8" 9.525 0.00 0.00 0.00 100.00
1/4" 6.35 0.00 0.00 0.00 100.00
No 4 4.76 1.30 0.11 0.11 99.89
No 8 2.6 8.50 0.74 0.85 99.15
No 10 2 4.20 0.36 1.21 98.79 Modulo de fineza (MF) 0.77
No 16 1.18 20.10 1.74 2.95 97.05 Límite líquido LL 33.88 33.88
No 20 0.85 25.60 2.22 5.17 94.83 Límite plastico LP 27.64 27.64
No 30 0.6 50.10 4.34 9.50 90.50 Índice plasticidad IP 6.24 6.24
No 40 0.425 56.80 4.92 14.42 85.58 Pasa tamiz Nº 4 (5mm): 99.89 %
No 50 0.3 53.10 4.60 19.02 80.98 Pasa tamiz Nº 200 (0,080 mm): 64.39 %
No 60 0.25 28.50 2.47 21.48 78.52 D60: NP mm
No 80 0.18 20.20 1.75 23.23 76.77 D30: NP mm
No 100 0.15 50.10 4.34 27.57 72.43 D10 (diámetro efectivo): NP mm
No 200 0.074 92.90 8.04 35.61 64.39 Coeficiente de uniformidad (Cu): NP
CAZOLETA 0.000 743.9 64.39 100.00 0.00 Grado de curvatura (Cc): NP
TOTAL 1155.3 100.00
Clasificación AAHSTO
Material limoso-arenoso
Pobre a malo como subgrado
A-4 ( 3 ) Suelo limoso
Sistema unificado de clasificación de suelos (S.U.C.S.)
Suelo de partículas finas.
Arcilla limosa arenosa CL-ML
Granulometría
100.00
90.00
80.00
70.00
Pasa (%)
60.00
50.00
40.00
30.00
20.00
10.00
0.00
100 10 1 0.1 0.01 0.001
Tamiz (mm)
URB. SAN ANDRES MZ "C" LT "6" PILLCO MARCA - HUANUCO / CEL: MOVISTAR: 920093390
"CREACIÓN DEL LOCAL COMUNAL EN EL CASERÍO DE RIO
PROYECTO: NEGRO DEL DISTRITO DE PADRE ABAD - PROVINCIA DE
PADRE ABAD - DEPARTAMENTO DE UCAYALI"
UBICACION: CASERIO DE RIO NEGRO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE PADRE ABAD
SOLICITA: EMPRESA CONSTRUCTORA CONSULTORA & SERVICIOS GENERALES MENDOZA S.A.C
CALICATA: C-2 UBICACION: VER PLANO
ESTRATO: E-2 ESPESOR DEL ESTRATO: 2.60 m
DETALLE: CALICATA PARA CIMENTACION
FECHA: DICIEMBRE DEL 2019
LIMITES DE CONSISTENCIA ASTM D - 423
N° DE GOLPES 42 34 14
Suelo Húmedo + Tarro 29.02 26.56 27.37
Suelo seco + Tarro 27.18 25.44 25.85
Peso de Tarro 21.45 22.03 21.61
Peso del Agua 1.84 1.12 1.52
Peso de Suelo Seco 5.73 3.41 4.24
HUMEDAD % 32.11 32.84 35.85
#¡REF! #¡NUM! #¡NUM! 35.851
LIMITES DE CONSISTENCIA ASTM - 424
MUESTRA 01 02
Suelo Húmedo + Tarro 17.12 18.80
Suelo seco + Tarro 16.33 17.64
Peso de Tarro 13.50 13.40
Peso del Agua 0.79 1.16
Peso de Suelo Seco 2.83 4.24
HUMEDAD % 27.92 27.36
DETALLE RESULTADOS
Límite líquido LL 33.88 %
Límite plastico LP 27.64 %
Índice plasticidad IP 6.24 %
CURVA DE FLUIDEZ
41
36
Humedad (%)
31
26
21
16
1 10 100
No. de golpes
"Curva de fluidez" Series1
URB. SAN ANDRES MZ "C" LT "6" PILLCO MARCA - HUANUCO / CEL: MOVISTAR: 920093390
"CREACIÓN DEL LOCAL COMUNAL EN EL CASERÍO DE RIO NEGRO DEL DISTRITO DE PADRE
PROYECTO:
ABAD - PROVINCIA DE PADRE ABAD - DEPARTAMENTO DE UCAYALI"
UBICACION: CASERIO DE RIO NEGRO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE PADRE ABAD
SOLICITA: EMPRESA CONSTRUCTORA CONSULTORA & SERVICIOS GENERALES MENDOZA S.A.C
CALICATA: C-2 ESTRATOS: E-1 E-2 NIV. FREATICO : NP
DETALLE: CALICATA PARA CIMENTACION
PROFUNDIDAD: 3.00 m UBICACION: VER PLANO
FECHA: DICIEMBRE DEL 2019
PERFIL ESTRATIGRAFICO
CLASIFICACION
ESPESOR ESTRATO SIMBOLO DESCRIPCION PANEL FOTOGRAFICO
SUCS AASHTO
0.40 m E- 1 Pt A-8 Material de cobertura
Arcilla limosa
2.60 m E-2 CL-ML A-4 ( 3 )
arenosa
*MUESTRA PROPORCIONADA POR EL SOLICITANTE
URB. SAN ANDRES MZ "C" LT "6" PILLCO MARCA - HUANUCO / CEL: MOVISTAR: 920093390
ENSAYO DE PROCTOR MODIFICADO
CONTENIDO DE HUMEDAD OPTIMA Y DENSIDAD SECA MÁXIMA COMPACTADA
"CREACIÓN DEL LOCAL COMUNAL EN EL CASERÍO DE RIO NEGRO
PROYECTO: DEL DISTRITO DE PADRE ABAD - PROVINCIA DE PADRE ABAD -
DEPARTAMENTO DE UCAYALI"
UBICACION: CASERIO DE RIO NEGRO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE PADRE ABAD
SOLICITA: EMPRESA CONSTRUCTORA CONSULTORA & SERVICIOS GENERALES MENDOZS.A.C
CALICATA: C-2 ESTRATO: E-2
UBICACION: VER PLANO
PROFUNDIDAD: 3.00 m
FECHA: DICIEMBRE DEL 2019
PESO MUESTRA HÚMEDA + MOLDE gr. 8912 9399 10139 9811 9060
PESO DEL MOLDE gr. 6140.00 6140.00 6140.00 6140.00 6140.00
PESO MUESTRA HÚMEDA gr. 2772.31 3259.15 3999.29 3670.89 2919.86
VOLUMEN DEL MOLDE cm3. 2145.00 2145.00 2145.00 2145.00 2145.00
PESO DE LA MUESTRA SECA gr 2533.47 2945.68 3568.42 3220.50 2523.34
DENSIDAD HÚMEDA gr/c3. 1.29 1.52 1.86 1.71 1.36
Nº DE TARA 1 2 3 4 5
DETERMINACIÓN HUMEDAD HUMEDAD HUMEDAD HUMEDAD HUMEDAD
PESO MUEST. HÚMEDA + TARA gr. 635.5 632.3 733.5 588.4 515.8
PESO MUESTRA SECA + TARA gr. 580.7 571.5 654.5 516.2 445.8
PESO DE LA TARA gr. 0.00 0.00 0.00 0.00 0.00
PESO DEL AGUA gr. 54.75 60.82 79.02 72.19 70.05
PESO MUESTRA SECA gr. 580.73 571.51 654.47 516.20 445.75
CONTENIDO DE HUMEDAD % 9.43 10.64 12.07 13.99 15.71
DENSIDAD SECA gr/c3. 1.18 1.37 1.66 1.50 1.18
GRAFICO DE DENSIDAD DEL SUELO
1.82
1.72
Densidad seca gr/cm3.
1.62
1.52
1.42
1.32
1.22
1.12
7.60 8.60 9.60 10.60 11.60 12.60 13.60 14.60 15.60 16.60
Contenido de Humedad %
Densidad Máxima Seca: 1.694 gr/cm3.
Humedad Óptima: 12.65 %
Densidad Máxima húmeda: 1.908 gr/cm3.
URB. SAN ANDRES MZ "C" LT "6" PILLCO MARCA - HUANUCO / CEL: MOVISTAR: 920093390
"CREACIÓN DEL LOCAL COMUNAL EN EL CASERÍO DE RIO
PROYECTO: NEGRO DEL DISTRITO DE PADRE ABAD - PROVINCIA DE
PADRE ABAD - DEPARTAMENTO DE UCAYALI"
UBICACION: CASERIO DE RIO NEGRO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE PADRE ABAD
CALICATA: C-2 PROFUNDIDAD: 3.00 m ESTRATO: E-2
UBICACION: VER PLANO
FECHA: NOVIEMBRE DEL 2019
Aplicación de ecuaciones capacidad carga por corte, K. Terzaghi, modificada por Meyerhof
(1963)
Se tiene, según la teoría del Karl Terzaghi, modificada por Meyerhof la Capacidad Portante Admisible se puede calcular
mediante la siguiente relación:
DONDE:
Df : profundidad de cimentación.
B : ancho de zapata.
: Peso específico del suelo situado encima de la zapata.
: Peso específico del suelo situado debajo de la zapata.
: Factores de capacidad de carga.
: Factores de Forma
: Factores de Profundidad
: Factores de Inclinación
RESISTENCIA ADMISIBLE DEL SUELO
Suelo talud
Peso especifico [γ] : 1.115 T/m3
Suelo portante
Peso especifico [γ] : 1.374 T/m3
Angulo de friccion [Ø] : 21.82 °
Cohesion [C] : 0.049 Kgf/cm2
Angulo de friccion suelo-concreto [δ] : 30 °
Profundidad de desplante [D] : 1.8 m
Ancho de cimetacion : 1.2 m
Factores de capacidad de carga
Nq : 7.6798
Nc : 16.6837
Nγ : 6.9503
Factores de forma
Longitud de la cimentacion [L] : 1.4 m
Fcs : 1.39456
Fqs : 1.34318
Fγs : 0.6571429
Factores de profundidad
Fcd : 1.3931175
Fqd : 1.31067
Fγd : 1
Factores de inclinacion
inclinacion de carga respecto a la vertical [β°] : 0 °
Fci : 1
Fqi : 1
Fγi : 1
Capacidad de carga ultima [qu] : 32.488 T/m2
Capacidad de carga ultima neta [qn] : 30.015 T/m2
Factor de seguridad de suelo [FS] : 3
Capacidad de carga admisible [qadm] : 10.0050 T/m2
URB. SAN ANDRES MZ "C" LT "6" PILLCO MARCA - HUANUCO / CEL: MOVISTAR: 920093390
"CREACIÓN DEL LOCAL COMUNAL EN EL CASERÍO DE RIO NEGRO
PROYECTO: DEL DISTRITO DE PADRE ABAD - PROVINCIA DE PADRE ABAD -
DEPARTAMENTO DE UCAYALI"
UBICACION: CASERIO DE RIO NEGRO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE PADRE A BAD
CALICATA: C-2
UBICACION: VER PLANO
FECHA: DICIEMBRE DEL 2019
CAPACIDAD PORTANTE CIMENTACIÓN SUPERFICIAL
CIMENTACION RECTANGULAR BxL
PARA L = 1.4 m
PARA B = 1.2 m
T/m2
Factores de Factores de Factores de
Factores de forma
Df (m) capacidad de carga profundidad inclinacion [qu] [qn] [qadm]
Nq Nc Ny Fcs Fqs Fys Fcd Fqd Fyd Fci Fqi Fyi
1.4 7.68 16.68 6.95 1.39 1.34 0.66 1.34 1.27 1.0 1.00 1.00 1.00 25.8 23.9 7.96
1.6 7.68 16.68 6.95 1.39 1.34 0.66 1.37 1.29 1.0 1.00 1.00 1.00 29.1 26.9 8.98
1.8 7.68 16.68 6.95 1.39 1.34 0.66 1.39 1.31 1.0 1.00 1.00 1.00 32.5 30.0 10.01
2 7.68 16.68 6.95 1.39 1.34 0.66 1.41 1.33 1.0 1.00 1.00 1.00 35.9 33.1 11.04
2.2 7.68 16.68 6.95 1.39 1.34 0.66 1.43 1.34 1.0 1.00 1.00 1.00 39.3 36.2 12.08
Según los recuadros analizados es recomendable cimentar a una profundidad de desplante (Df) = 1.80 m, para lo cual se
puede trabajar con una capacidad portante admisible de 1.001 kg/cm2.
URB. SAN ANDRES MZ "C" LT "6" PILLCO MARCA - HUANUCO / CEL: MOVISTAR: 920093390
"CREACIÓN DEL LOCAL COMUNAL EN EL CASERÍO DE RIO NEGRO DEL
PROYECTO: DISTRITO DE PADRE ABAD - PROVINCIA DE PADRE ABAD -
DEPARTAMENTO DE UCAYALI"
UBICACION: CASERIO DE RIO NEGRO
PROPIETARIO: MUNICIPALIDAD DISTRITAL DE PADRE ABAD
SOLICITA: EMPRESA CONSTRUCTORA CONSULTORA & SERVICIOS GENERALES MENDOZA S.A.C.
CALICATA: C-2 ESTRATO: E-2
UBICACION: VER PLANO
DETALLE: CALICATA PARA CIMENTACION
FECHA: NOVIEMBRE DEL 2019
CALCULO DE ASENTAMIENTO
relación de poisson u 0.15
modulo de elasticidad (ton/m2) Es 3,500 ton/m2 desde z=0 hasta z=4B
Factor de forma (cm/m) If 1.2
presión de trabajo (ton/m2) q 10.01 ton/m2
ancho de cimentación (m) B 1.20 M
SI 0.004023730
VALOR ACEPTABLE
