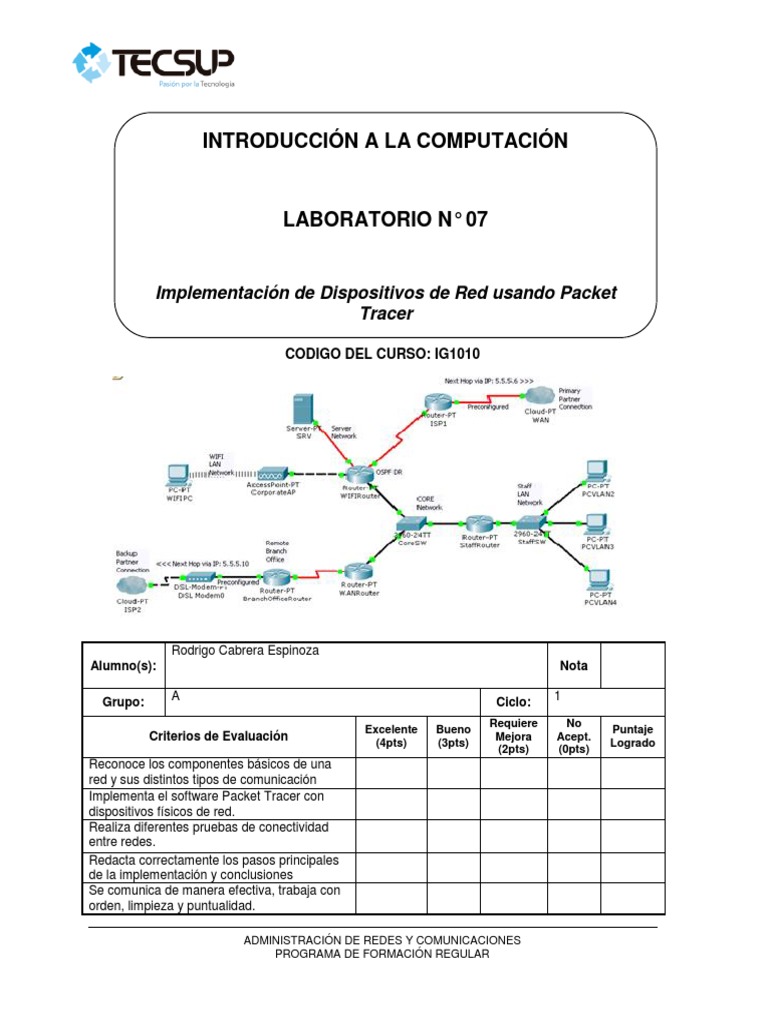

INTRODUCCIÓN A LA COMPUTACIÓN

LABORATORIO N° 07

Implementación de Dispositivos de Red usando Packet

Tracer

CODIGO DEL CURSO: IG1010

Rodrigo Cabrera Espinoza

Alumno(s): Nota

Grupo: A Ciclo: 1

Requiere No
Excelente Bueno Puntaje
Criterios de Evaluación (4pts) (3pts)
Mejora Acept.
Logrado
(2pts) (0pts)
Reconoce los componentes básicos de una
red y sus distintos tipos de comunicación
Implementa el software Packet Tracer con
dispositivos físicos de red.
Realiza diferentes pruebas de conectividad
entre redes.
Redacta correctamente los pasos principales
de la implementación y conclusiones
Se comunica de manera efectiva, trabaja con
orden, limpieza y puntualidad.

ADMINISTRACIÓN DE REDES Y COMUNICACIONES

PROGRAMA DE FORMACIÓN REGULAR
Introducción a la Computación

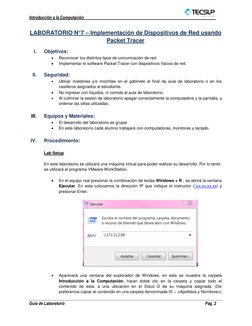

LABORATORIO N°7 – Implementación de Dispositivos de Red usando

Packet Tracer
I. Objetivos:
• Reconocer los distintos tipos de comunicación de red.
• Implementar el software Packet Tracer con dispositivos físicos de red.

II. Seguridad:
• Ubicar maletines y/o mochilas en el gabinete al final de aula de laboratorio o en los
casilleros asignados al estudiante.
• No ingresar con líquidos, ni comida al aula de laboratorio.
• Al culminar la sesión de laboratorio apagar correctamente la computadora y la pantalla, y
ordenar las sillas utilizadas.

III. Equipos y Materiales:

• El desarrollo del laboratorio es grupal
• En este laboratorio cada alumno trabajará con computadoras, monitores y teclado.

IV. Procedimiento:

Lab Setup

En este laboratorio se utilizará una máquina virtual para poder realizar su desarrollo. Por lo tanto
se utilizará el programa VMware WorkStation.

• En el equipo real presionar la combinación de teclas Windows + R , se abrirá la ventana

Ejecutar. En esta colocamos la dirección IP que indique el instructor (\\xx.xx.xx.xx) y
presionar Enter.

• Aparecerá una ventana del explorador de Windows, en esta se muestra la carpeta

Introducción a la Computación, hacer doble clic en la carpeta y copiar todo el
contenido de esta, a una ubicación en el Disco D de su máquina asignada. (De
preferencia copiar el contenido en una carpeta denominada IC – <Apellidos y Nombres>)

Guía de Laboratorio Pág. 2

Introducción a la Computación

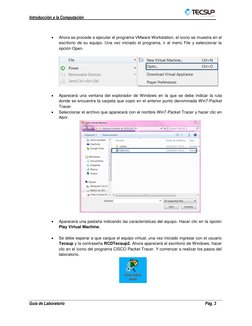

• Ahora se procede a ejecutar el programa VMware Workstation, el icono se muestra en el

escritorio de su equipo. Una vez iniciado el programa, ir al menú File y seleccionar la
opción Open.

• Aparecerá una ventana del explorador de Windows en la que se debe indicar la ruta
donde se encuentra la carpeta que copio en el anterior punto denominada Win7-Packet
Tracer.
• Seleccionar el archivo que aparecerá con el nombre Win7-Packet Tracer y hacer clic en
Abrir.

• Aparecerá una pestaña indicando las características del equipo. Hacer clic en la opción
Play Virtual Machine.

• Se debe esperar a que cargue el equipo virtual, una vez iniciado ingresar con el usuario
Tecsup y la contraseña RCDTecsup2. Ahora aparecerá el escritorio de Windows, hacer
clic en el ícono del programa CISCO Packet Tracer. Y comenzar a realizar los pasos del
laboratorio.

Guía de Laboratorio Pág. 3

Introducción a la Computación

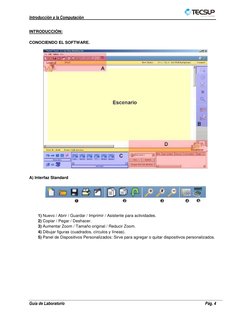

INTRODUCCIÓN:

CONOCIENDO EL SOFTWARE.

A) Interfaz Standard

1) Nuevo / Abrir / Guardar / Imprimir / Asistente para actividades.

2) Copiar / Pegar / Deshacer.
3) Aumentar Zoom / Tamaño original / Reducir Zoom.
4) Dibujar figuras (cuadrados, círculos y líneas).
5) Panel de Dispositivos Personalizados: Sirve para agregar o quitar dispositivos personalizados.

Guía de Laboratorio Pág. 4

Introducción a la Computación

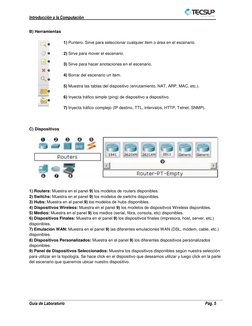

B) Herramientas

1) Puntero. Sirve para seleccionar cualquier item o área en el escenario.

2) Sirve para mover el escenario.

3) Sirve para hacer anotaciones en el escenario.

4) Borrar del escenario un item.

5) Muestra las tablas del dispositivo (enrutamiento, NAT, ARP, MAC, etc.).

6) Inyecta tráfico simple (ping) de dispositivo a dispositivo.

7) Inyecta tráfico complejo (IP destino, TTL, intervalos, HTTP, Telnet, SNMP).

C) Dispositivos

1) Routers: Muestra en el panel 9) los modelos de routers disponibles.

2) Switchs: Muestra en el panel 9) los modelos de switchs disponibles.
3) Hubs: Muestra en el panel 9) los modelos de hubs disponibles.
4) Dispositivos Wireless: Muestra en el panel 9) los modelos de dispositivos Wireless disponibles.
5) Medios: Muestra en el panel 9) los medios (serial, fibra, consola, etc) disponibles.
6) Dispositivos Finales: Muestra en el panel 9) los dispositivos finales (impresora, host, server, etc.)
disponibles.
7) Emulación WAN: Muestra en el panel 9) las diferentes emulaciones WAN (DSL, módem, cable, etc.)
disponibles.
8) Dispositivos Personalizados: Muestra en el panel 9) los diferentes dispositivos personalizados
disponibles.
9) Panel de Dispositivos Seleccionados: Muestra los dispositivos disponibles según nuestra selección
para utilizar en la topología. Se hace click en el dispositivo que deseamos utilizar y luego click en la parte
del escenario que queremos ubicar nuestro dispositivo.

Guía de Laboratorio Pág. 5

Introducción a la Computación

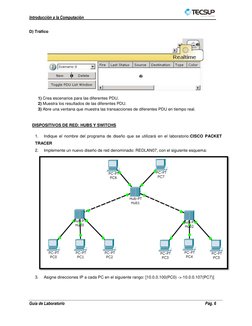

D) Tráfico

1) Crea escenarios para las diferentes PDU.

2) Muestra los resultados de las diferentes PDU.
3) Abre una ventana que muestra las transacciones de diferentes PDU en tiempo real.

DISPOSITIVOS DE RED: HUBS Y SWITCHS

1. Indique el nombre del programa de diseño que se utilizará en el laboratorio:CISCO PACKET

TRACER
2. Implemente un nuevo diseño de red denominado: REDLAN07, con el siguiente esquema:

3. Asigne direcciones IP a cada PC en el siguiente rango: [10.0.0.100(PC0) -> 10.0.0.107(PC7)]

Guía de Laboratorio Pág. 6

Introducción a la Computación

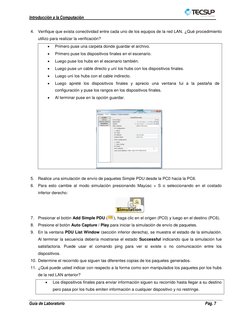

4. Verifique que exista conectividad entre cada uno de los equipos de la red LAN. ¿Qué procedimiento
utilizo para realizar la verificación?
• Primero puse una carpeta donde guardar el archivo.
• Primero puse los dispositivos finales en el escenario.
• Luego puse los hubs en el escenario también.
• Luego puse un cable directo y uní los hubs con los dispositivos finales.
• Luego uní los hubs con el cable indirecto.
• Luego apreté los dispositivos finales y aprecio una ventana fui a la pestaña de
configuración y puse los rangos en los dispositivos finales.
• Al terminar puse en la opción guardar.

5. Realice una simulación de envío de paquetes Simple PDU desde la PC0 hacia la PC6.
6. Para esto cambie al modo simulación presionando Mayúsc + S o seleccionando en el costado
inferior derecho:

7. Presionar el botón Add Simple PDU ( ), haga clic en el origen (PC0) y luego en el destino (PC6).
8. Presione el botón Auto Capture / Play para iniciar la simulación de envío de paquetes.
9. En la ventana PDU List Window (sección inferior derecha), se muestra el estado de la simulación.
Al terminar la secuencia debería mostrarse el estado Successful indicando que la simulación fue
satisfactoria. Puede usar el comando ping para ver si existe o no comunicación entre los
dispositivos.
10. Determine el recorrido que siguen las diferentes copias de los paquetes generados.
11. ¿Qué puede usted indicar con respecto a la forma como son manipulados los paquetes por los hubs
de la red LAN anterior?
• Los dispositivos finales para enviar información siguen su recorrido hasta llegar a su destino
pero pasa por los hubs emiten información a cualquier dispositivo y no restringe.

Guía de Laboratorio Pág. 7

Introducción a la Computación

• Los hubs enviar información a todos los dispositivos finales que están conectados.
• Se ve que algunos dispositivos finales no lo aceptan y aparece una X que significa que no lo
aceptaron
• Pero al final el que recibió información emitida por el que envió apareció una aspa que
quiere decir que la información llego correctamente al que pidió.

12. Adicione al diseño anterior un segmento de red con el mismo aspecto al diseño original pero
reemplazando los hubs por alguno de los modelos de switches disponibles en la herramienta de
diseño.

Guía de Laboratorio Pág. 8

Introducción a la Computación

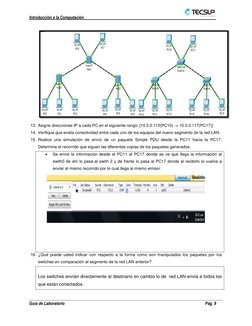

13. Asigne direcciones IP a cada PC en el siguiente rango: [10.0.0.110(PC10) -> 10.0.0.117(PC17)]

14. Verifique que exista conectividad entre cada uno de los equipos del nuevo segmento de la red LAN.
15. Realice una simulación de envío de un paquete Simple PDU desde la PC11 hacia la PC17.
Determine el recorrido que siguen las diferentes copias de los paquetes generados.
• Se envió la información desde el PC11 al PC17 donde se ve que llega la información al
swith0 de ahí lo pasa al swith 2 y de frente lo pasa al PC17 donde al recibirlo lo vuelve a
enviar al mismo recorrido por lo cual llega al mismo emisor.

16. ¿Qué puede usted indicar con respecto a la forma como son manipulados los paquetes por los
switches en comparación al segmento de la red LAN anterior?

Los switches envían directamente al destinario en cambio lo de red LAN envía a todos los
que están conectados.

Guía de Laboratorio Pág. 9

Introducción a la Computación

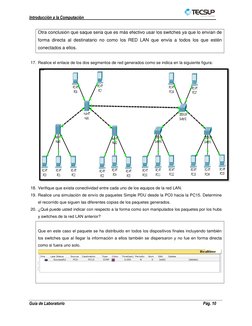

Otra conclusión que saque seria que es más efectivo usar los switches ya que lo envían de
forma directa al destinatario no como los RED LAN que envía a todos los que estén
conectados a ellos.

17. Realice el enlace de los dos segmentos de red generados como se indica en la siguiente figura:

18. Verifique que exista conectividad entre cada uno de los equipos de la red LAN.
19. Realice una simulación de envío de paquetes Simple PDU desde la PC0 hacia la PC15. Determine
el recorrido que siguen las diferentes copias de los paquetes generados.
20. ¿Qué puede usted indicar con respecto a la forma como son manipulados los paquetes por los hubs
y switches de la red LAN anterior?

Que en este caso el paquete se ha distribuido en todos los dispositivos finales incluyendo también
los switches que al llegar la información a ellos también se dispersaron y no fue en forma directa
como si fuera uno solo.

Guía de Laboratorio Pág. 10

Introducción a la Computación

21. ¿Qué tipo de cable utilizó para enlazar Hub->Hub, Switch->Switch y Hub Switch? ¿Por qué?
Se ha usado el cable cruzado de cobre el cual lo usamos para que se puedan comunicar los
dispositivos del mismo tipo los cuales son hub con hub , switch con switch y hub con switch porque
nos sirve para transmitir los paquetes enviados a los dispositivos finales sin afectar a los demás.

22. ¿Qué tipo de cable utilizó para enlazar Hub->PC, switch->PC? ¿Por qué?
Se utilizó el cable directo de cobre lo cual se usa para que se puedan conectar los dispositivos
diferentes que son uno de comunicación y otra de recepción por eso se usa la conexión del PC y
Hub´s, también con los switches y la PC.

23. ¿Cuál es la estructura de un cable cross over y de un cable directo?

Los cables se conectan siempre con su par pero en el caso del cable cruzado estos llevan un
diferente orden de color cuando se distribuyen.

Guía de Laboratorio Pág. 11

Introducción a la Computación

DISPOSITIVOS DE RED: ROUTERS

24. Crear otro archivo en el Packet Tracer llamado LAB07 CONFIGURACIÓN ROUTER e implementar
el siguiente esquema. Colocar a la PC la dirección 10.0.0.12 con su respectiva máscara de red.

NOTA: La configuración del router se realizará a través de la ventana del IOS Command Line
Interface.

25. Cuando ingrese por primera vez al equipo, verá un indicador que le solicitará presionar la tecla
Enter.

26. Presiona la tecla Enter e ingresara a un primer nivel de configuración llamado MODO USUARIO.

27. Para acceder al conjunto más completo de comandos, primero debe activar el MODO
PRIVILEGIADO, para lo cual debe ejecutar el siguiente comando

28. Podemos acceder a un tercer nivel, conocido como el MODO GLOBAL DE CONFIGURACIÓN, para
ello ejecutaremos la siguiente línea de comando desde el modo privilegiado, y presiones la tecla
Enter ante la pregunta:

29. Existe un cuarto modo de configuración, llamado MODO DE CONFIGURACIÓN ESPECÍFICO, el

cual se ingresara colocando el nombre de la interfaz a configurar:

30. Para regresar a un modo superior inmediato, simplemente ejecutamos el comando:

Guía de Laboratorio Pág. 12

Introducción a la Computación

31. Elabore un diagrama indicando el prompt para cada modo de configuración de routers CISCO.

INICIO

FIN
¿CAMBIAR AL
NO
MODO USUARIO SGTE MODO
CONF?

SI

SWITCH# EXIT
MODO
PRIVILEGIADO

SWITCH #
REGRESAR AL
SI MODO NO
ANTERIOR

¿CAMBIAR AL SGTE
MODO CONF? NO

SI
SWITCH(CONFIG-IF)#
EXIT
MODO GLOBAL DE
CONFIG
NO
SWITCH(CONFIG)#
SI REGRESAR MODO
ANTERIOR
SI

SWITCH(CONFIG)# ¿CAMBIAR AL SGTE NO

EXIT MODO CONF?

NO
SI
REGRESAR MODO
ANTERIOR

MODO DE CONFIG
ESPECIFICO

SWITCH(CONFIG-IF)#

Guía de Laboratorio Pág. 13

Introducción a la Computación

32. Para que el ruteador pueda enlazar las redes, debemos de configurar las interfaces con los
respectivos valores de la red. Configuraremos la interfaz Ethernet con los siguientes datos:
DATOS DESCRIPCIÓN
Dirección IP 10.0.0.10
Mascara de red 255.0.0.0

33. Para configurar la ip en la respectiva interfaz es necesario verificar los nombres de las interfaces,
para esto utilizamos el comando “show running-config” en el modo GLOBAL DE CONFIGURACIÓN.
34. Una vez teniendo el nombre de la interfaz a configurar ejecutamos los siguientes comandos para la
asignación de IP.

35. Verificamos el estado de la interfaz con el siguiente comando

#show interface ethernet0/0
Se visualizará que administrativamente aún se encuentra en estado DOWN (apagado), para
inicializarlo utilizaremos el comando:

36. Verificamos nuevamente el estado de la interfaz y ahora visualizamos que se encuentra en UP.
37. Ahora se procede a Verificamos nuevamente el estado de la interfaz y ahora visualizamos que se
encuentra en UP.

38. Ahora se procedemos a realizar la misma prueba pero desde la PC al router. Anote el
procedimiento empleado.

Guía de Laboratorio Pág. 14

Introducción a la Computación

• Primero colocamos el router y la PC luego lo unimos con el cable directo.

• Luego apretamos el router el cual nos saldra una pestaña CLI donde se ve los
comando.
• Se presiona la tecla enter para ingresar al modo usuario.Luego se activa el modo
privilegiado ingresando los comandos correspondientes.
• Después se accede al modo global de configuración y luego se ejecuta los
comandos correspondientes.
• Se accede al modo de configuración específico el cual ingresa con el nombre del
interfaz.
• Una vez teniendo el nombre de la interfaz a configurar ejecutamos los siguientes comandos
para la asignación de IP
• Verificar nuevamente el estado de la interfaz y ahora visualizamos que se encuentra en UP.
• Luego ponemos el comando no shut el cual aprenderá el router y aparecerá el color verde el
cual sabremos que ahora si esta prendido.

Guía de Laboratorio Pág. 15

Introducción a la Computación

Conclusiones:
Indicar las conclusiones que llegó después de los temas tratados de manera práctica en este laboratorio.
(5 conclusiones como mínimo)
✓ Una conclusión sería efectivo usar los switches ya que lo envían de forma directa al destinatario
no como los Red LAN que envía a todos los que estén conectados a ellos.
✓ Los switches envían directamente al destinario en cambio lo de red LAN envía a todos los que
están conectados.
✓ Es muy importante reconocer los distintos tipos de comunicación de red ya que es muy
importante para nuestra carrera.
✓ Los servicios como HTTP, DNS y TFTP que podríamos conectar a la red para simular
transacciones desde los navegadores PCs para guardar una configuración en el equipo.
✓ El comando enable se utiliza para cambiar de modo User al modo EXEC privilegiado. Modo
EXEC privilegiado también es reconocido por su prompt, que termina en un carácter (#).

OBSERVACIONES:
✓ Es necesario verificar y corregir cualquier error a la hora de tipeo en la consola, de lo
contrario nos aparecerá comando no existente.
✓ Existen varias capas de modos de configuración que posee diferentes privilegios al
momento de realizar cambios en la consola.

Guía de Laboratorio Pág. 16
