AMPLIFICADOR DE AUDIO

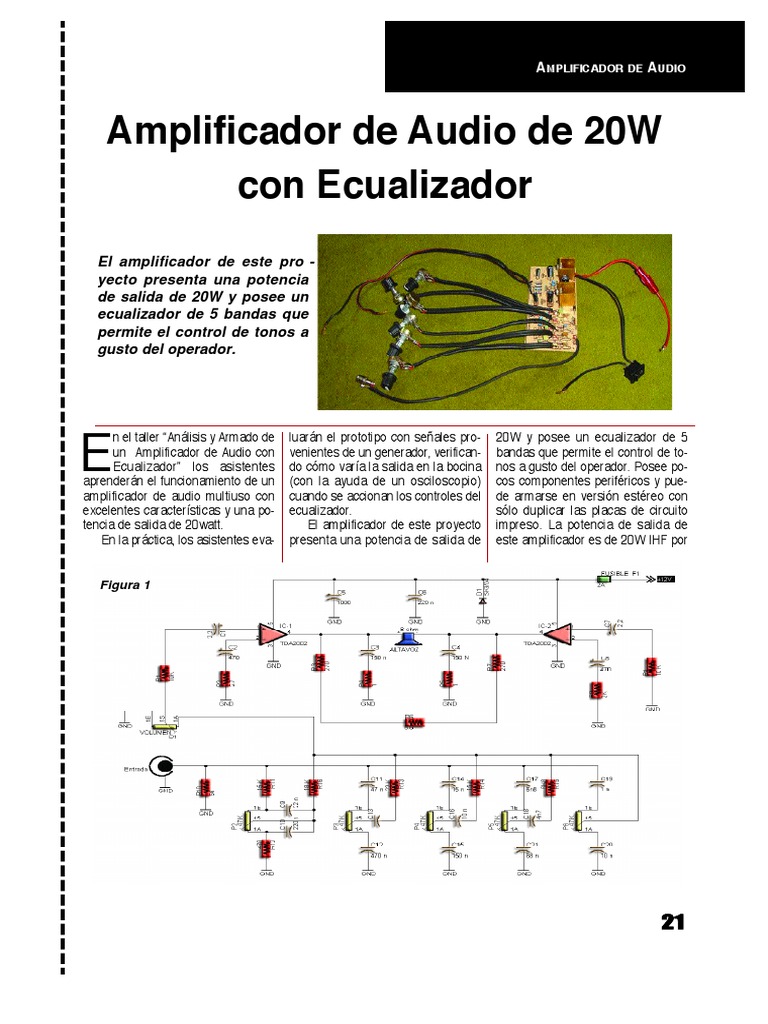

Amplificador de Audio de 20W

con Ecualizador
El amplificador de este pro -
yecto presenta una potencia
de salida de 20W y posee un
ecualizador de 5 bandas que
permite el control de tonos a
gusto del operador.

E
n el taller “Análisis y Armado de
un Amplificador de Audio con
Ecualizador” los asistentes
aprenderán el funcionamiento de un
amplificador de audio multiuso con
excelentes características y una po-
tencia de salida de 20watt.
En la práctica, los asistentes eva-
luarán el prototipo con señales pro-
venientes de un generador, verifican-
do cómo varía la salida en la bocina
(con la ayuda de un osciloscopio)
cuando se accionan los controles del
ecualizador.
El amplificador de este proyecto
presenta una potencia de salida de
20W y posee un ecualizador de 5
bandas que permite el control de to-
nos a gusto del operador. Posee po-
cos componentes periféricos y pue-
de armarse en versión estéreo con
sólo duplicar las placas de circuito
impreso. La potencia de salida de
este amplificador es de 20W IHF por

Figura 1

21
LOS KITS DESTACADOS DE SABER ELECTRÓNICA
canal, lo que está bien cercano a
muchos aparatos comerciales, que
no siempre anuncian potencias rea-
les y no poseen la misma calidad o
recursos de ecualización.
El amplificador de potencia está,
en realidad, constituido por dos am-
plificadores en puente, siendo cada
amplificador, a su vez, constituido
básicamente por un circuito integra-
do TDA2002, tres capacitores y cua-
tro resistores.
Como el disipador de calor, usa-
do para los TDA2002, en este mon-
22
taje, posee una superficie de disipa-
ción suficiente para evitar el calenta-
miento indebido de los mismos.
También tenemos la seguridad
de que el hecho de estarlos usando
para obtener una potencia bien cer-
cana a la máxima especificada, no
representa ningún riesgo de dañar
estos circuitos integrados.
La sensibilidad del TDA2002 es
muy buena. Es necesaria una señal
de amplitud igual a 125mV en la en-
trada del circuito integrado (pin) para
que obtengamos en su salida la má-
Figura 2
xima potencia. Se optó por un tipo de
ecualización que usará controles de
tonalidad pasivos.
El circuito completo del amplifica-
dor ecualizador aparece en la figura
1. El diseño de la placa de circuito
impreso puede verse en la figura 2
(está en dos partes).
Es importante observar (y respe-
tar) que los terminales de salida del
amplificador en puente son siempre
aislados de tierra, por el hecho de
que esta salida es lo que podemos
llamar salida “balanceada”.
 AMPLIFICADOR DE AUDIO

La entrada de audio, como pode- Lista de Materiales C11 - 47nF - capacitor cerámico o de
mos observar en la ilustración de la poliéster
placa de circuito impreso, con los de- CI-1, CI-2 - TDA2002 - circuito integrado C12 - 470nF - capacitor cerámico o de
talles de las conexiones externas, amplificador poliéster
está formada solamente por un ca- D1 - SK3/04 - diodo de silicio C14 - 15nF - capacitor cerámico o de
ble; eso ocurre porque la otra termi- P1 - 10k - potenciómetro logarítmico poliéster
nal es la tierra de la alimentación, y P2 a P6 - 47k - potenciómetros lineales C16, - 10nF - capacitores cerámicos o de
no habría necesidad de usar dos ca- R1, R8 - 10k poliéster
bles para el mismo propósito. R2, R9 - 2,7 C17 - 6n8 - capacitor cerámico o de
Generalmente los amplificadores R3, R7 - 270 poliéster
ecualizadores, principalmente los de R4, R5 - 1 C18 - 4n7 - capacitor cerámico o de
fabricación comercial, poseen una R6 - 5,6 poliéster
llave conecta – desconecta que R10 - 56 x 1W C19 - 1nF - capacitor cerámico o de
cuando se la coloca en la posición de R11, R14 - 15k poliéster
desconectar, además de la alimenta- R12 - 470 C20 - 10nF - capacitor cerámico o de
ción del circuito, conecta los parlan- R13 - 22k poliester
tes directamente a la fuente de audio R15 - 6k8 C21-68nF - capacitor cerámico o de
(o sea, la radio o pasacintas que es- R16 - 18k poliéster
taba conectado a la entrada del cir- C1, C7 - 2,2µF - capacitores electrolíticos
cuito) para que pueda tener dos op- C2, C8 - 470µF - capacitores electrolíticos
ciones en el modo de oír en el soni- C3, C4, C15 - 150nF - capacitores cerámi - Varios:
do. Si bien aquí no se encuentra, na- co o de poliéster Placa de circuito impreso, disipadores de
da impide que use tal sistema en la C5 - 1000µF - capacitor electrolítico calor para los integrados, perillas para los
conmutación de parlantes, si lo juzga C6, C10 - 220nF - capacitores cerámicos potenciómetros, cables, parlantes, solda -
necesario. C9, C13 - 22nF - capacitores cerámicos dura, fusible de 2A, etc.

el amplificador de tensión, que eleva la

Un Amplificador de 40W Hi-Fi tensión de entrada, que normalmente
está en el orden del volt hasta unos 30
Guillermo H. Necco presentó un volt, necesarios para excitar el parlan-
equipo un poco más complejo, pero te y el amplificador de corriente. Otra
de funcionamiento excelente, que parte son los drivers y los transistores
cumple con las normas básicas de un de salida, encargados de alimentar al
sistema de Alta Fidelidad. parlante con la potencia requerida, con
Sabemos que un amplificador velocidad y sin distorsiones.
consta de dos partes fundamentales: En los anteriores diseños utilizába-

Figura 3

23
LOS KITS DESTACADOS DE SABER ELECTRÓNICA
Figura 4
mos un amplificador diferencial senci-
llo como amplificador de tensión. Este
tipo de amplificadores tiene muchos
defectos como uso en alta fidelidad, y
el principal es que trabaja desequili-
brado (ver figura 3). Como vemos, la
carga de un colector es el transistor
driver y el otro colector está a positivo.
Esto provoca un desbalance en las co-
rrientes de ambos transistores, que
deberían ser iguales para tener baja
distorsión. Asimismo, la corriente de
polarización se fija con una humilde
resistencia, siendo un sistema simple
pero poco efectivo.
En este amplificador utilizamos un
sistema denominado "amplificador di-
ferencial a espejo de corriente", que
vemos a la derecha del anterior, que
es muy superior en su desempeño.
Consta de un generador de corriente
constante Q1, que provee una corrien-
te de alrededor de 4mA que alimenta
al par diferencial Q2 y Q3, que son
obligados a trabajar en simetría por los
transistores Q4 y Q5, que como ve-
mos, al tener las bases conectadas
juntas, fuerzan a una rama a repetir la
corriente de la otra. Por otra parte, la
carga (RL) conectada a este diferen-
cial es mucho más liviana, porque en
24
vez de ir a la base de un simple driver,
que presenta una impedancia baja, se
conecta a un driver compuesto por 2
transistores, lo que hace que la impe-
dancia se eleve y sea más "liviano" el
trabajo de excitar el amplificador de
corriente. Como resultado obtenemos
más "libertad" en el sonido, mayor cla-
ridad, mayor velocidad de subida (slew
rate) y una bajísima distorsión por in-
termodulación.
El amplificador de corriente se
compone de dos pares Darlington
complementarios, armados en torno a
los conocidos BD139 + TIP33C y
BD140 + TIP34C, que me han dado
sobradas muestras de fortaleza y fide-
lidad. Para estabilizar la corriente de
reposo de los transistores de salida re-
curro al simple pero efectivo método
de anclar la polarización de base por
medio de 4 diodos 1N4007. Noten que
los diodos están en el borde del disipa-
dor de salida, esto es para que tengan
contacto térmico con el mismo, dado
que si calienta la etapa de salida dis-
minuye la tensión de la juntura, ha-
ciendo lo mismo la corriente de repo-
so. La misma se fija por medio del pre-
set de 500 ohm en unos 10mA, que se
miden poniendo un multímetro en la
escala de 200 milivolt con una punta
en la salida de parlante y el otro en un
extremo de una de las resistencias de
emisor de 0,47 ohm 5 Watt. Debe gi-
rarse el preset hasta tener una lectura
de 5mV más o menos.
En la figura 4 vemos el diagrama
esquemático, en la figura 5 la placa de
circuito impreso y en la figura 6 la dis-
posición de los componentes en la pla-
queta.
Un detalle importante: midan con
un multímetro con medidor de hfe to-
dos los transistores, porque vengo en-
contrando transistores marcados con
una determinada característica que en
realidad son cualquier cosa.
Se ve que nuestros amigos orien-
tales hacen un transistor genérico y
luego le ponen el nombre que necesi-
tan para venderlo. He encontrado
BC548 con las patas al revés, transis-
tores marcados como TIP33C que si
los mido son PNP, diodos zener abier-
tos, BF981 en corto y un sinnúmero de
herejías que pueden confundir al ar-
mador más experimentado, cuánto
más a un principiante.
Disfruten del armado del proyecto
y comprobarán la excelente calidad de
sonido del mismo. ✪
 AMPLIFICADOR DE AUDIO

Figura 5
