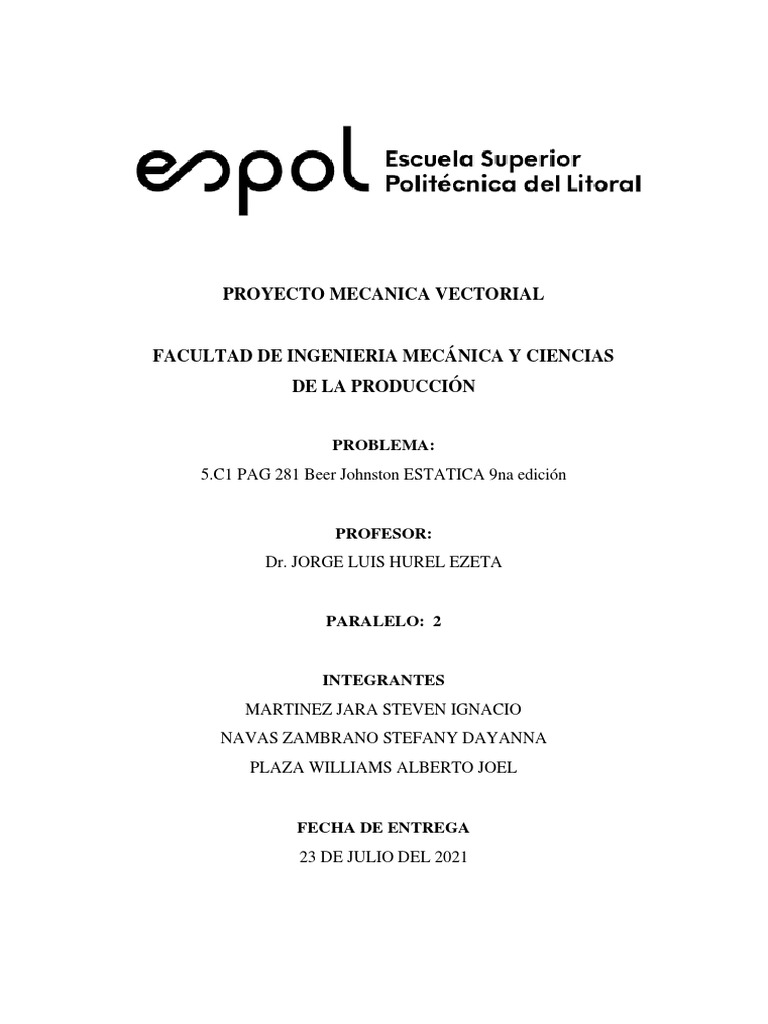

PROYECTO MECANICA VECTORIAL
FACULTAD DE INGENIERIA MECÁNICA Y CIENCIAS
DE LA PRODUCCIÓN
PROBLEMA:
5.C1 PAG 281 Beer Johnston ESTATICA 9na edición
PROFESOR:
Dr. JORGE LUIS HUREL EZETA
PARALELO: 2
INTEGRANTES
MARTINEZ JARA STEVEN IGNACIO
NAVAS ZAMBRANO STEFANY DAYANNA
PLAZA WILLIAMS ALBERTO JOEL
FECHA DE ENTREGA
23 DE JULIO DEL 2021
1. Captura del ejercicio
2. Objetivo general
Aplicar los conocimientos adquiridos durante el curso de mecánica vectorial, específicamente
el de vigas con cargas distribuidas de tal manera que se pueda crear un programa que permita
resolver el ejercicio 5.C1, usando códigos que desarrollen la sumatorias de momento en un
punto y la sumatorias de fuerzas en “x” y “y”.
Objetivos específicos
• Determinar cuáles son las reacciones en A y B que se encuentran en los apoyos de las
vigas con carga distribuida, haciendo uso de las sumatorias de fuerzas y momentos.
• Utilizar un programa Python que nos ayude a realizar un algoritmo que funcione para
cualquier viga y así determinar las reacciones de los apoyos de las vigas y luego
compararlo con el problema resuelto a mano.
3. Marco teórico
Diferentes tipos de cargas y apoyos
Conocemos como viga un elemento estructural diseñado para soportar cargas que sean
aplicadas en varios puntos. Por lo general, son barras prismáticas rectas y largas, las cargas
son perpendiculares al eje y únicamente ocasionara cortes y flexión sobre esta.
Estas cargas involucran un procedimiento de dos partes: 1) determinar las fuerzas cortantes
(V) y momento flector (M) y 2) seleccionar una sección transversal que resista de mejor
manera.
Una viga puede estar sujeta a cargas concentradas P1, P2, … o a una carga distribuida W; en
este proyecto trataremos el tema de cargas distribuida W, que pueden estar expresadas en
N/m, KN/m, lb/ft o kips/ft. Cuando la carga W por unidad de longitud tiene un valor
constante sobre una parte de la viga se dice que esta uniformemente distribuida a lo largo de
esa parte. En este sentido para poder resolver o llevar al ejercicio de una manera mas sencilla
se reemplaza las cargas distribuidas por cargas concentradas equivalentes, la magnitud de
dicha carga es igual al área bajo la curva y su línea de acción pasa a través del centroide de
dicha área. Entonces podremos determinar las reacciones en los apoyos de la viga empleando
los métodos de sumatorias de fuerzas en “X”, “Y” y sumatorias de momentos en un punto,
pero no debe emplearse para calcular fuerzas internas debido a que estas cargas son con
respecto a las fuerzas externas.
Las vigas se clasifican de acuerdo con la forma en la que estén apoyados; existe varios tipos
de apoyos en este caso se tratara de una viga simplemente apoyada, se debe señalar que las
reacciones se determinan si se involucran únicamente tres incógnitas, caso contrario serán
estáticamente indeterminadas por lo que los métodos no serán lo suficiente para
determinarlas.
Fuerza cortante y Momento flector
Se hace uso de las siguientes ecuaciones para determinar las reacciones en sus puntos de
apoyos ∑ 𝐹𝑥 = 0, ∑ 𝐹𝑦 = 0 𝑦 ∑ 𝑀 = 0 . Para poder desarrollar las ecuaciones de equilibrio
es esencial determinar todas fuerzas externas que actúan sobre el cuerpo y entonces, dibujar
el diagrama de cuerpo libre de todo el sistema.
Luego de todo se procede a calcular las fuerzas internas que son: fuerza cortante(V) y
momento flector (M) en cualquier punto de la viga por ejemplo de AB; para eso se corta la
viga y se dibujan los diagramas de cuerpos libres correspondiente a la parte a elegir AC y CB.
Para hallar dicha fuerza cortante (V) se considera un punto dado en la viga, y se utiliza la
ecuación de equilibrio ∑ 𝐹𝑦 = 0 en forma similar se puede encontrar el momento flecto (M)
haciendo uso de la ecuación de equilibrio ∑ 𝑀 = 0 y todos los pares que actúan sobre ella.
PYTHON
La era de la información nos proporciona herramientas que ya no pueden ser procesados a
mano si no que requieren el uso de un software. Por eso Python es una herramienta muy fácil
de usar. (Luda, 2021)
Python es un lenguaje de programación interpretado cuya filosofía hace hincapié en la
legibilidad de sus códigos ya que es un lenguaje muy popular y versátil; es un interpretador
de instrucciones que permite usar el lenguaje de una forma interactiva. Es un software libre
que puede ser modificado y compartido con varios usuarios y generar una comunidad basada
en la ayuda mutua. (Luda,2021)
Python tiene miles de librería con varias funcionalidades. En particular, para el ámbito de la
física se cuenta con librerías muy útiles como:
NumPy: Su nombre es el acrónimo de Numerical Python. Será usada por su capacidad para
operar con matrices o arreglos de cualquier dimensión, lo que nos permite trabajar los datos
de forma organizada y rápida. Además, esta librería dispone de varias funciones matemáticas
básicas y herramientas de integración con lenguajes de bajo nivel.
Pandas: Esta librería permite la manipulación y operaciones de datos estructurados
añadiendo un potente tipo matricial al programa por lo que depende de NumPy. Pandas
dispone de funciones que permiten: leer y escribir datos en distintos formatos, seleccionar y
filtrar tablas de datos, hacer gráficas, entre otras.
Matplotlib: Es una librería que se enfoca en las gráficas, como histogramas, gráficos de
línea, funciones o mapas de calor. También permite agregar funciones matemáticas a las
gráficas. Esta librería usa programación orientada a objetos para realizar operaciones
graficas.
Referencias
Beer F, Johnston E, Mazurek D, Eisenberg E. (2013). Capítulo 7 Vigas y cables. Mecánica Vectorial
para ingenieros ESTATICA (3ª ed.) (pp. 353-365)
https://marceluda.github.io/python-para-fisicos/
https://es.wikipedia.org/wiki/Python
https://empresas.blogthinkbig.com/python-todos-3-librerias/
https://bioinf.comav.upv.es/courses/linux/python/pandas.html
