CALCULO HIDROSANITARIO

HOTEL
MUNICIPIO DE CHACHAGUI (NARIÑO)
VEREDA CANO BAJO – KM 33

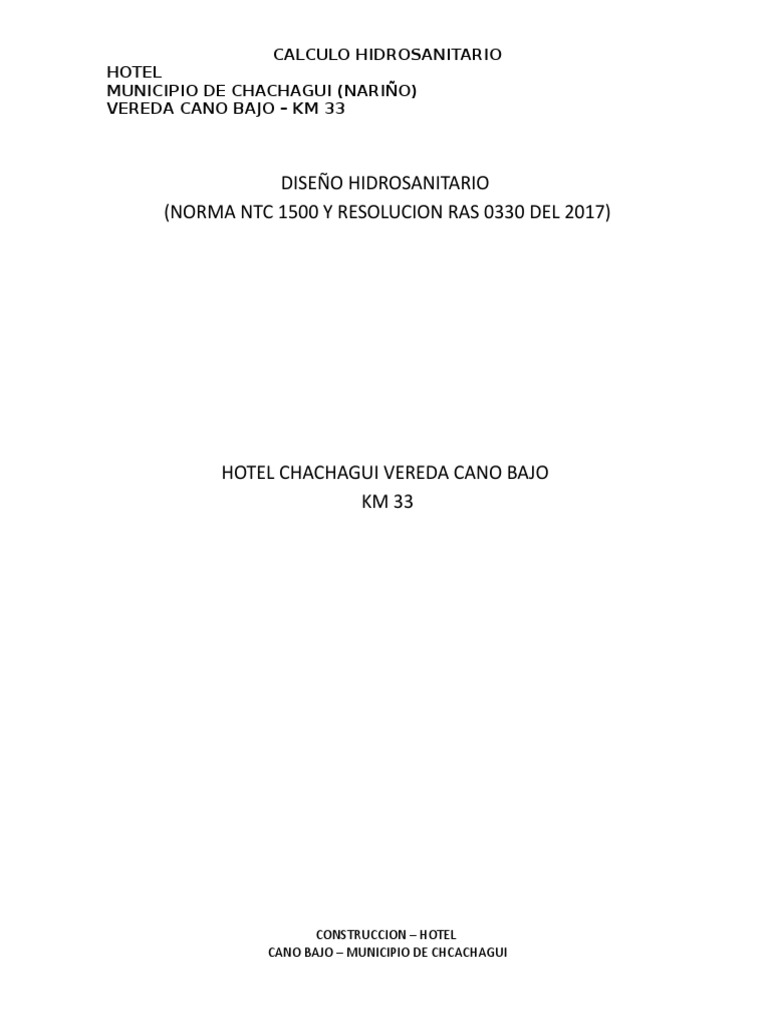

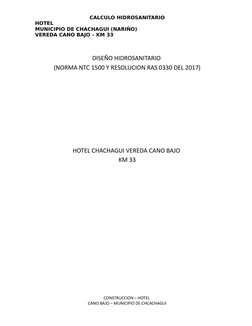

DISEÑO HIDROSANITARIO
(NORMA NTC 1500 Y RESOLUCION RAS 0330 DEL 2017)

HOTEL CHACHAGUI VEREDA CANO BAJO

KM 33

CONSTRUCCION – HOTEL
CANO BAJO – MUNICIPIO DE CHCACHAGUI
 CALCULO HIDROSANITARIO
HOTEL
MUNICIPIO DE CHACHAGUI (NARIÑO)
VEREDA CANO BAJO – KM 33

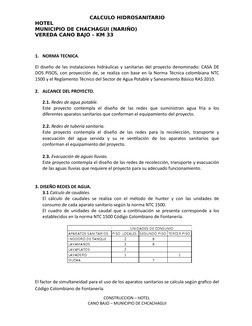

1. NORMA TECNICA.

El diseño de las instalaciones hidráulicas y sanitarias del proyecto denominado: CASA DE

DOS PISOS, con proyección de, se realiza con base en la Norma Técnica colombiana NTC
1500 y el Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico RAS 2010.

2. ALCANCE DEL PROYECTO.

2.1. Redes de agua potable.

Este proyecto contempla el diseño de las redes que suministran agua fría a los
diferentes aparatos sanitarios que conforman el equipamiento del proyecto.

2.2. Redes de tubería sanitaria.

Este proyecto contempla el diseño de las redes para la recolección, transporte y
evacuación del agua servida y su re ventilación de los aparatos sanitarios que
conforman el equipamiento del proyecto.

2.3. Evacuación de aguas lluvias.

Este proyecto contempla el diseño de las redes de recolección, transporte y evacuación
de las aguas lluvias que requiere el proyecto para su adecuado funcionamiento.

3. DISEÑO REDES DE AGUA.

3.1 Calculo de caudales.
El cálculo de caudales se realiza con el método de hunter y con las unidades de
consumo de cada aparato sanitario según la norma NTC 1500.
El cuadro de unidades de caudal que a continuación se presenta corresponde a los
establecidos en la norma NTC 1500 Código Colombiano de Fontanería.

El factor de simultaneidad para el uso de los aparatos sanitarios se calcula según grafico del
Código Colombiano de Fontanería.
CONSTRUCCION – HOTEL
CANO BAJO – MUNICIPIO DE CHCACHAGUI
 CALCULO HIDROSANITARIO
HOTEL
MUNICIPIO DE CHACHAGUI (NARIÑO)
VEREDA CANO BAJO – KM 33

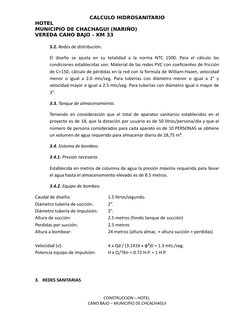

3.2. Redes de distribución.

El diseño se ajusta en su totalidad a la norma NTC 1500. Para el cálculo las

condiciones establecidas son: Material de las redes PVC con coeficientes de fricción
de C=150, cálculo de pérdidas en la red con la formula de William-Hazen, velocidad
menor o igual a 2.0 mts/seg. Para tuberías con diámetro menor o igual a 2” y
velocidad mayor o igual a 2.5 mts/seg. Para tuberías con diámetro igual o mayor de
3”.

3.3. Tanque de almacenamiento.

Teniendo en consideración que el total de aparatos sanitarios establecidos en el

proyecto es de 18, que la dotación por usuario es de 50 litros/persona/día y que el
número de persona considerados para cada aparato es de 10 PERSONAS se obtiene
un volumen de agua requerido para almacenar diario de 28,75 m³.

3.4. Sistema de bombeo.

3.4.1. Presión necesaria.

Establecida en metros de columna de agua la presión máxima requerida para llevar

el agua hasta el almacenamiento elevado es de 8.5 metros.

3.4.2. Equipo de bombeo.

Caudal de diseño: 1.5 litros/segundo.

Diámetro tubería de succión: 2”.
Diámetro tubería de impulsión: 2”.
Altura de succión: 2.5 metros (fondo tanque de succión)
Perdidas por succión: 2.5 metros
Altura a bombear: 24 metros (altura almac. + altura succión + perdidas)

Velocidad (v): 4 x Qd / (3.1416 x ф²)0 = 1.3 mts./seg.

Potencia equipo de impulsión: H x Q/76n = 0.72 H.P. ≈ 1 H.P.

3. REDES SANITARIAS.

CONSTRUCCION – HOTEL
CANO BAJO – MUNICIPIO DE CHCACHAGUI
 CALCULO HIDROSANITARIO
HOTEL
MUNICIPIO DE CHACHAGUI (NARIÑO)
VEREDA CANO BAJO – KM 33

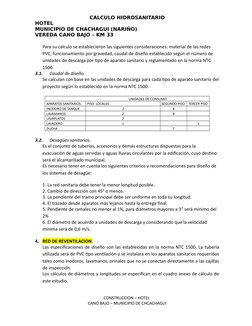

Para su cálculo se establecieron las siguientes consideraciones: material de las redes

PVC, funcionamiento por gravedad, caudal de diseño establecido según el número de
unidades de descarga por tipo de aparato sanitario y reglamentado en la norma NTC
1500.
3.1. Caudal de diseño.
Se calculan con base en las unidades de descarga para cada tipo de aparato sanitario del
proyecto según lo establecido en la norma NTC 1500.

UNIDADES DE CONSUMO
APARATOS SANITARIOS PISO LOCALES SEGUNDO PISO TERCER PISO
INODORO DE TANQUE 2 8
LAVAMANOS 2 8
LAVAPLATOS 2
LAVADERO 1 1
DUCHA 7

3.2. Desagües sanitarios.

Es el conjunto de tuberías, accesorios y demás estructuras dispuestas para la
evacuación de aguas servidas y aguas lluvias circulantes por la edificación, cuyo destino
será el alcantarillado municipal.
Es necesario tener en cuenta los siguientes criterios y recomendaciones para diseño de
los sistemas de desagüe:

1. La red sanitaria debe tener la menor longitud posible.

2. Cambio de dirección con 45° o menos.
3. La pendiente del tramo principal debe ser uniforme en toda su longitud.
4. El trazado desde aparatos más lejanos hasta la entrega final.
5. Pendiente de ramales no menor al 1%, para diámetros mayores a 3” será mínimo del
2%
6. El diámetro de acuerdo a unidades de descarga y considerando que la velocidad
mínima será de 0,6 m/s.

4. RED DE REVENTILACION.
Las especificaciones de diseño son las establecidas en la norma NTC 1500. La tubería
utilizada será de PVC tipo ventilación y se instalara en los aparatos sanitarios requeridos
tales como inodoros, lavamanos, orinales que no se conectan directamente a las cajillas
de inspección.
Los cálculos de diámetros y longitudes se especifican en el cuadro anexo de cálculo de
este estudio.

CONSTRUCCION – HOTEL
CANO BAJO – MUNICIPIO DE CHCACHAGUI
 CALCULO HIDROSANITARIO
HOTEL
MUNICIPIO DE CHACHAGUI (NARIÑO)
VEREDA CANO BAJO – KM 33

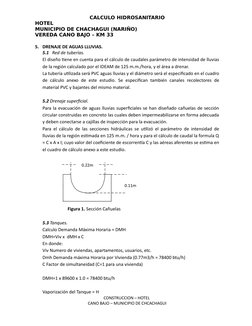

5. DRENAJE DE AGUAS LLUVIAS.

5.1 Red de tuberías.
El diseño tiene en cuenta para el cálculo de caudales parámetro de intensidad de lluvias
de la región calculado por el IDEAM de 125 m.m./hora, y el área a drenar.
La tubería utilizada será PVC aguas lluvias y el diámetro será el especificado en el cuadro
de cálculo anexo de este estudio. Se especifican también canales recolectores de
material PVC y bajantes del mismo material.

5.2 Drenaje superficial.

Para la evacuación de aguas lluvias superficiales se han diseñado cañuelas de sección
circular construidas en concreto las cuales deben impermeabilizarse en forma adecuada
y deben conectarse a cajillas de inspección para la evacuación.
Para el cálculo de las secciones hidráulicas se utilizó el parámetro de intensidad de
lluvias de la región estimada en 125 m.m. / hora y para el cálculo de caudal la formula Q
= C x A x I; cuyo valor del coeficiente de escorrentía C y las aéreas aferentes se estima en
el cuadro de cálculo anexo a este estudio.

0.22m

0.11m

Figura 1. Sección Cañuelas

5.3 Tanques.
Calculo Demanda Máxima Horaria = DMH
DMH=Viv x dMH x C
En donde:
Viv Numero de viviendas, apartamentos, usuarios, etc.
Dmh Demanda máxima Horaria por Vivienda (0.77m3/h = 78400 btu/h)
C Factor de simultaneidad (C=1 para una vivienda)

DMH=1 x 89600 x 1.0 = 78400 btu/h

Vaporización del Tanque = H

CONSTRUCCION – HOTEL
CANO BAJO – MUNICIPIO DE CHCACHAGUI
 CALCULO HIDROSANITARIO
HOTEL
MUNICIPIO DE CHACHAGUI (NARIÑO)
VEREDA CANO BAJO – KM 33

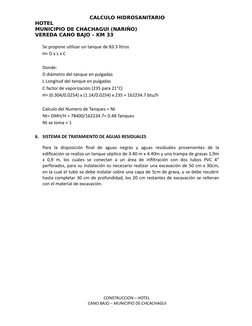

Se propone utilizar un tanque de 83.3 litros

H= D x L x C

Donde:
D diámetro del tanque en pulgadas
L Longitud del tanque en pulgadas
C factor de vaporización (235 para 21°C)
H= (0.304/0.0254) x (1.14/0.0254) x 235 = 162234.7 btu/h

Calculo del Numero de Tanques = Nt

Nt= DMH/H = 78400/162234.7= 0.48 Tanques
Nt se toma = 1

6. SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES

Para la disposición final de aguas negras y aguas residuales provenientes de la

edificación se realiza un tanque séptico de 3.40 m x 4.40m y una trampa de grasas 1,9m
x 0,9 m, los cuales se conectan a un área de infiltración con dos tubos PVC 4”
perforados, para su instalación es necesario realizar una excavación de 50 cm x 30cm,
en la cual el tubo se debe instalar sobre una capa de 5cm de grava, y se debe recubrir
hasta completar 30 cm de profundidad, los 20 cm restantes de excavación se rellenan
con el material de excavación.

CONSTRUCCION – HOTEL
CANO BAJO – MUNICIPIO DE CHCACHAGUI
 CALCULO HIDROSANITARIO
HOTEL
MUNICIPIO DE CHACHAGUI (NARIÑO)
VEREDA CANO BAJO – KM 33

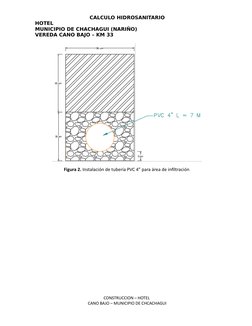

Figura 2. Instalación de tubería PVC 4” para área de infiltración

CONSTRUCCION – HOTEL
CANO BAJO – MUNICIPIO DE CHCACHAGUI
 CALCULO HIDROSANITARIO
HOTEL
MUNICIPIO DE CHACHAGUI (NARIÑO)
VEREDA CANO BAJO – KM 33

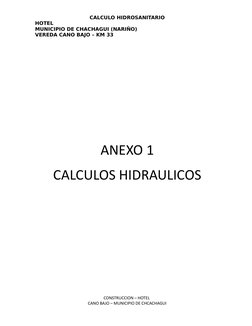

ANEXO 1
CALCULOS HIDRAULICOS
