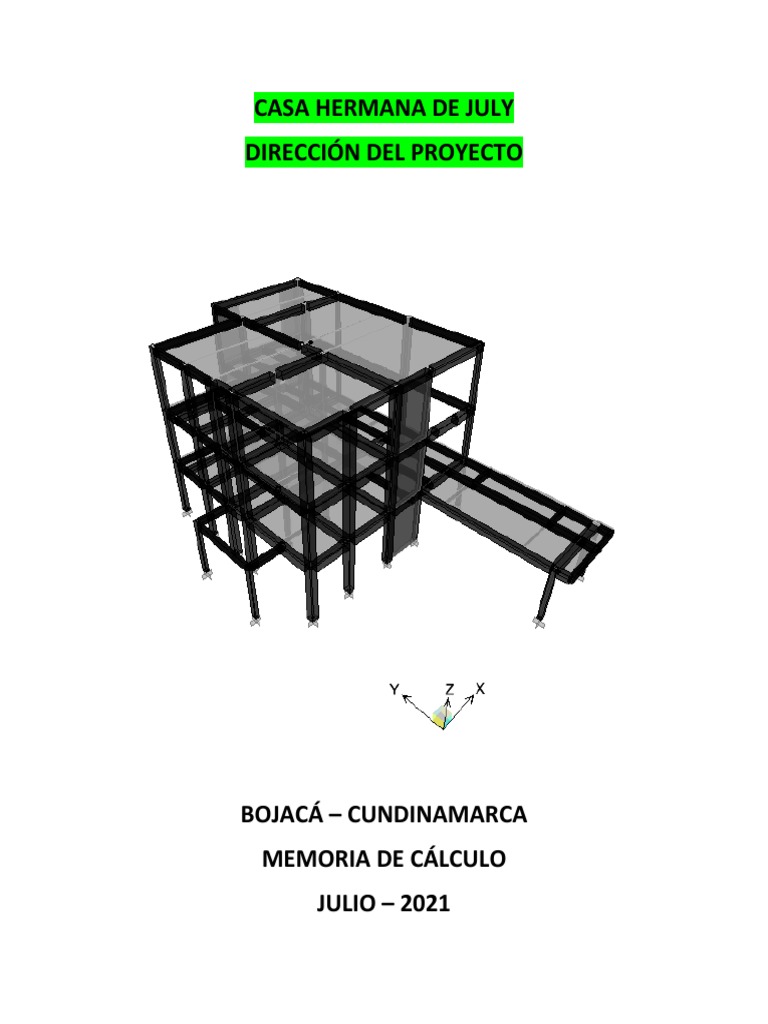

CASA HERMANA DE JULY

DIRECCIÓN DEL PROYECTO

BOJACÁ – CUNDINAMARCA
MEMORIA DE CÁLCULO
JULIO – 2021
 ÍNDICE

1. Introducción 01
2. Modelo Tridimensional 01
3. Datos de entrada del Modelo 01
4. Análisis sísmico y cortantes 01
5. Centroides 01
6. Derivas 01
7. Irregularidades 01
8. Combinaciones 01
9. Avalúos de Carga 01
10. Vigas de Amarre 01
11. Zapatas 01
12. Vigas de Piso 2 01
13. Vigas de Piso 3 01
14. Vigas de Cubierta 01
15. Diseño de Columnas 01
16. Diseño de Muros 01
 1. INTRODUCCIÓN

Este proyecto se realiza por solicitud de Nombre del propietario. El proyecto contempla el diseño
estructural de las estructuras en concreto complementarias al proyecto “casa de tres plantas en el
municipio de Bojacá”, cuyo uso principal será el vivienda residencial. El proyecto contempla 3
plantas con cubierta liviana, con aproximadamente 270 m 2 de área construida. El proyecto se
ubica en el municipio de Bojacá (Cundinamarca) en la dirección del proyecto.

Estas edificaciones se diseñarán para un uso de ocupación normal el cual se encuentra dentro del
grupo de uso I definido por la NSR-10.

Este diseño fue realizado conforme a las disposiciones de los títulos A, B, C, D, F, J y K de la NSR-10
y decretos modificatorios.

1.1 DESCRIPCIÓN GENERAL

Localización: dirección del proyecto, Municipio de Bojacá - Cundinamarca

Nivel de Amenaza Sísmica: Intermedia
Perfil de suelo: Tipo D

1.2 DESCRIPCIÓN DEL SISTEMA ESTRUCTURAL

El sistema estructural planteado para las edificaciones corresponde a un sistema

combinado de pórticos en concreto resistentes a momentos con capacidad moderada de
disipación de energía (DMO) y muros en concreto como se establece en la Norma de
Construcción Sismo-resistente (NSR-10).
La estructura están formada por pórticos de vigas, muros y columnas en concreto,
cubierta liviana, muros de mampostería en ladrillo de perforación horizontal y placas
macizas, según el caso.

La cimentación según recomendaciones del estudio de suelos realizo por la empresa

DAPCIL S.A.S corresponde a una cimentación de tipo superficial con zapatas aisladas o
cimientos corridos, calculados para una capacidad portante de 12.4 ton/ m2. El estrato
portante se encuentra a profundidad variable, a partir de la losa de contrapiso.

1.3 CARGAS GRAVITACIONALES DE DISEÑO

 Las cargas muertas se calcularon de acuerdo con el peso propio de todos los elementos
considerados a partir de la masa de los materiales según su densidad. Las cargas muertas
utilizadas en el diseño para los elementos que hacen parte del modelo de análisis
estructural son:

o Muerta: 0.748 T/m2

o Viva, Residencial 0.18 T/m2
o Viva, Cubierta con pendiente mayor a 15º 0.05 T/m2

1.4 MOVIMIENTOS SÍSMICOS DE DISEÑO

De acuerdo con la localización del proyecto, éste se encuentra en zona de amenaza
sísmica INTERMEDIA, según el mapa de zonificación sísmica de la NSR-10. Para el cálculo
de la fuerza sísmica se tomaron los siguientes parámetros:

1. Aa=0.15
2. Av=0.20
3. Factor de Amplificación de la Aceleración: Fa=1.5
4. Factor de Amplificación de la Aceleración en el Intervalo de Velocidades Constantes:
Fv=2.0
5. Coeficiente de importancia (Grupo I para chequeo de Derivas): I=1

1.5 FUERZAS SÍSMICAS

Las fuerzas sísmicas se calcularon por el Método del Análisis Dinámico, utilizando un
análisis dinámico elástico espectral, como se establece en el Capítulo A.5 de la NSR-10. Se
realizaron las correcciones en comparación con las solicitaciones del análisis de fuerza
horizontal equivalente como se establece este capítulo (ver anexos).

1.6 CIMENTACIÓN
El edificio se apoyará sobre un sistema de cimentación superficial de zapatas aisladas y/o
cimientos corridos conectados por vigas de amarre.

1.7 MATERIALES DE CONSTRUCCIÓN

Las especificaciones de los materiales de construcción para el proyecto son:

1. Concretos:

 De limpieza: f'c = 170 kg/cm2 (17 MPa)

 Cimentación: f'c = 210 kg/cm2 (28 MPa)
 Columnas y muros: f’c= 210 kg/cm2 (28 MPa)
 Vigas f’c= 210 kg/cm2 (28 MPa)

2. Acero de Refuerzo:
  3/8" y mayores fy = 4200 kg/cm2 (420 MPa)
 1/4" y menores fy = 2400 kg/cm2 (240 MPa)

3. Mortero de cemento:

 Mortero Tipo S: f’p = 125 kg/cm2 (12.5 MPa)

En los anexos se presentan los avalúos de carga, el análisis sísmico (espectral), los datos de
entrada, entre otros.

2. DISEÑO ESTRUCTURAL
El diseño estructural se realizó conforme a las disposiciones de los Títulos A, B, C, D, F, J y K de la
NSR – 10 y decretos modificatorios. Para el diseño y dibujo se utilizó el Software DCCAD
actualizado a la norma NSR-10.
MODELO DE ANÁLISIS
 NUMERACIÓN DE NODOS

NUMERACIÓN DE ELEMENTOS
CARGAS VIVAS ASIGNADAS
