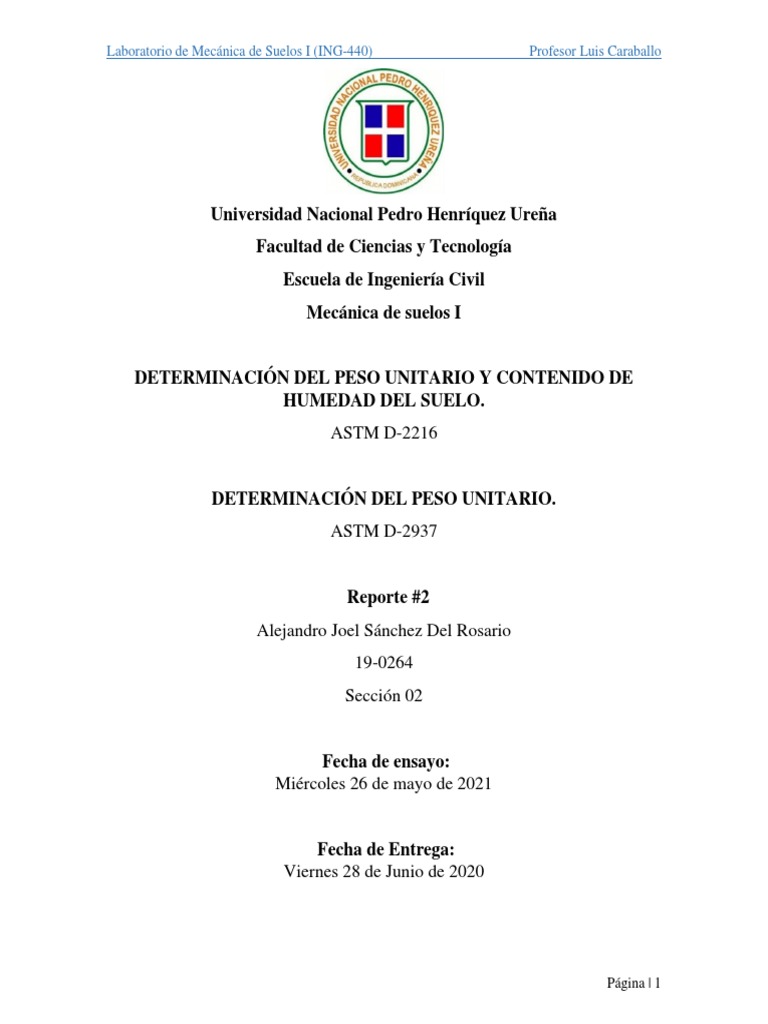

Determinación Peso Unitario Humedad Suelo

Laboratorio de Mecánica de Suelos I (ING-440) Profesor Luis Caraballo
Universidad Nacional Pedro Henríquez Ureña

Facultad de Ciencias y Tecnología
Escuela de Ingeniería Civil
Mecánica de suelos I
DETERMINACIÓN DEL PESO UNITARIO Y CONTENIDO DE

HUMEDAD DEL SUELO.
ASTM D-2216
DETERMINACIÓN DEL PESO UNITARIO.

ASTM D-2937
Reporte #2
Alejandro Joel Sánchez Del Rosario
19-0264
Sección 02
Fecha de ensayo:
Miércoles 26 de mayo de 2021
Fecha de Entrega:
Viernes 28 de Junio de 2020
Página | 1
INTRODUCCIÓN
El experimento realizado consistió en medir el porcentaje de contenido de agua de varias

muestras de suelo, los suelos siempre tienden a tener una capacidad de absorción de líquidos,
el contenido de agua de suelo se refiere a un procedimiento sencillo, pero un poco tardío con
la finalidad de obtener propiedades del suelo que son desconocidas. En este caso se escogió
un suelo de Santiago, como vemos para esta prueba se tomaron muestras diferentes y así
cuando se analizó se logró conseguir los datos buscados. En el ASTM D-2216 podemos hallar
los detalles con más precisión sobre lo realizado aquí.
Para nuestro segundo experimento se busca determinar el peso unitario de un suelo, el peso
unitario para agregados gruesos es un procedimiento que se utiliza para lograr comparar y
analizar que sucede entre la masa del agregado (peso) y el espacio que este ocupa por unidad
de volumen. Se analizó una muestra de 114.52g para hallar el valor del peso unitario de esta
porción, gracias a las ecuaciones:
𝑾𝒎 𝑾𝒔
𝜸𝒎 = ∗ 𝟗. 𝟖𝟏 𝜸𝒅 = ∗ 𝟗. 𝟖𝟏
𝑽 𝑽
Al igual que el experimento realizado #1 se trata de un suelo de Santiago, donde se escogió

una cantidad considerable como muestra, con ayuda del ASTM D-2937.
Página | 2
PRÁCTICA NO. 2
DETERMINACIÓN DEL PESO UNITARIO Y CONTENIDO
DE HUMEDAD DEL SUELO.
PARTE 1: DETERMINACIÓN DEL CONTENIDO DE HUMEDAD
DESIGNACIONES
ASTM D – 2216
OBJETIVOS
Contenido de humedad
1. Familiarizarse con la designación ASTM D-2216.

2. Identificar los factores que pueden afectar los resultados del ensayo.
3. Determinar el contenido de la humedad de muestras de suelo.
Página | 3
EQUIPOS, HERRAMIENTAS Y ACCESORIOS
 Horno de secado, con control termostático, capaz de mantener una temperatura

constante de 110º C  5 ºC en toda la cámara de secado.
 Balanzas, con una precisión de 0.01g.
 Recipientes para especímenes, hechos de un material resistente a la corrosión y a

cambios en su masa debido al calentamiento y enfriamiento repetidos, exposición
a materiales de diferente pH y limpieza (aluminio o latón, generalmente).
Página | 4
 Desecador (opcional). Un desecador de las medidas adecuadas con gel sílica o

sulfato de calcio anhidro.
 Dispositivos para manipulación de contenedores. Guantes resistentes al calor,

agarradera para mover y manejar los contenedores calientes después del secado.
 Misceláneos. Se utilizan cucharas, palas u objetos con la capacidad de movilizar y

manipular el material de una forma rápida y eficaz.
Página | 5
PROCEDIMIENTO
1. Pesar los recipientes incluyendo su tapa. Identificar adecuadamente cada uno. Registrar los
valores. (M1)
2. Colocar una muestra representativa, cumpliendo con lo establecido en la Tabla 1, en uno de

los recipientes identificados en el paso 1, tapar inmediatamente. Determinar el peso del
recipiente más el suelo húmedo. Registrar los valores. (M2)
3. Quitar la tapa del recipiente y colocar el recipiente con el material en el horno de secado.
Secar el material a masa constante. Se debe mantener el horno de secado a 110 ºC ± 5 ºC a
menos que se especifique otra cosa (ver Observación a). El tiempo requerido para obtener
una masa constante dependerá del tipo de material, tamaño del espécimen, tipo y capacidad
de horno y otros factores. La influencia de estos factores generalmente se puede establecer
con base en el criterio y la experiencia con los materiales por ensayar y del equipo a
utilizar, generalmente el tiempo oscila entre 12 a 16 horas. Algunos autores sugieren un
tiempo de secado de 24 horas.
Página | 6
4. Una vez que el espécimen ha alcanzado su masa seca constante, sacar el recipiente del
horno y coloque la tapa. Dejar el material y el recipiente se enfríen a la temperatura
ambiente hasta que el recipiente pueda manejarse con las manos descubiertas y que su
colocación en la balanza no se vea afectada por corrientes de convección o transmisión de
calor.
5. Determinar la masa del recipiente y del material seco en la misma balanza utilizada en el
paso 2. Registrar los valores. (M3)
6. Proceder a realizar los cálculos.
Página | 7
CÁLCULOS
En función a los valores registrados M1, M2 y M3.

1. Calcular la masa o peso de las partículas sólidas, 𝑀4 = 𝑀3 − 𝑀1 .
2. Calcular la masa o peso del agua 𝑀5 = 𝑀2 − 𝑀3 .
3. Sustituir en la ec(1) 𝑤 = [(𝑀𝑐𝑚𝑠 − 𝑀𝑐𝑑𝑠 )/(𝑀𝑐𝑑𝑠 − 𝑀𝑐 )] ∗ 100 = (𝑀𝑤 /𝑀𝑠 ) ∗ 100
4. Repetir el procedimiento con 3 muestras y calcular el promedio.
OBSERVACIONES A TENER EN CUENTA
a) Para determinar el contenido de agua de materiales que contienen materias extrañas

(tales como cementos, cal, etc.) requieren un tratamiento especial ya que algunos
materiales orgánicos se descomponen al secarse en el horno a la temperatura
especificada en este método de ensayo (110º C). Los materiales que contienen yeso
(sulfato de calcio deshidratado) u otros compuestos con cantidades significativas de
agua de hidratación pueden presentar problemas especiales, pues este material se
deshidrata lentamente a la temperatura especificada de secado (110ºC) y en
ambientes con humedades relativas muy bajas forma un compuesto (sulfato de
calcio semi-hidratado) que normalmente no está presente en los materiales
naturales, excepto en algunos suelos del desierto. Para reducir el grado de
deshidratación del yeso, en los materiales que lo contienen, o para reducir la
descomposición de suelos orgánicos se requiere secarlos a 60º C o en un desecador
a temperatura ambiente. Así que, cuando se utilice una temperatura de secado
diferente a la especificada en este método, el resultado del contenido de agua puede
ser diferente al contenido de agua determinado mediante la temperatura
especificada en esta norma. El método de prueba D 2974 proporciona un
procedimiento alterno para determinar el contenido de agua en turba y suelos
orgánicos.
b) Para suelos de grano grueso, arenas y gravas, en estado natural suelen tener
contendidos de humedad entre 15-20%. Para suelos de grano fino, limo y arcillas, el
contenido de humedad ronda entre 50-80%. Para suelos orgánicos y turbas el
contenido de humedad puede superar el 100%, llegando en casos muy particulares
superiores a un 500%.
Página | 8
c) Durante el ensayo hay que evitar la trasferencia de humedad con el ambiente, de

modo que la muestra luego de pesada se debe tapar el recipiente. Al momento de
enfriar la muestra luego de secada al horno, es recomendable colocarlas dentro del
desecador.
d) Para obtener resultados adecuados, es necesario utilizar una masa o peso mínimo de
suelo, de acuerdo a la tabla 1 de la referida norma. A continuación, se presenta
dicha tabla:
Tamaño máximo nominal Tamiz Masa mínima de la Precisión requerida

de la partícula No. muestra de suelo de balanza
75 3 in 50kg 10g
37.5 1 ½ in 10 kg 10g
19 ¾ in 2.5kg 1g
9.5 3/8 in 500g 0.1g
4.75 4 100g 0.1g
2 10 50g 0.1g
0.425 40 20g 0.01g
TABLA NO. 1 “MASA MÍNIMA DE LA MUESTRA DE ENSAYO SEGÚN ASTM D2216”
Página | 9
Descripción del suelo Arcilla marrón .

Origen (Localización) Santiago .
Nombre del estudiante Alejandro Sánchez Matrícula: 19-0264 .
Sección 02 . Fecha 28 de mayo de 2021 .
Datos
Ensayo No.
1 2 3
30 25 15
Peso del recipiente, M1 (1), g 17.31 18.5 16
Peso de suelo húmedo + recipiente, M2

43.02 50.1 46.5
(2), g
Peso de suelo seco + recipiente, M3 (3), g 39.5 45.6 42.3
Peso del suelo seco, M4 (4) = (3) - (1), g 22.19 27.1 26.3
Peso del agua, M5 (5)= (2) - (3), g 3.52 4.5 4.2
Contenido de humedad (%) , %w (6) =

13.38 16.61 18.93
(5) / (4) * 100
PROMEDIO % 16.31
Página | 10
CÁLCULOS
1) Tomando en cuenta los valores de las diferentes muestras debemos calcular el peso del
suelo seco, para esto se utiliza la siguiente fórmula:
𝑀4 = 𝑀3 − 𝑀1
𝑀4 = 39.5 − 17.31 ENSAYO #1
𝑀4 = 22.19𝑔
𝑀4 = 50.1 − 18.5
𝑀4 = 27.1𝑔 ENSAYO #2
𝑀4 = 42.3 − 16
2) Luego de hacer los cálculos para hallar los valores de M4, es decir, el peso del suelo seco,
debemos continuar con el peso del agua para esto se hacen los siguientes cálculos:
𝑀5 = 𝑀2 − 𝑀3
𝑀5 = 50.1 − 45.6 ENSAYO #1
𝑀5 = 3.52𝑔
𝑀5 = 50.1 − 45.6
𝑀5 = 46.5 − 42.3
Página | 11
3) Después de hallar los valores correspondientes de M5 (Peso del agua de cada ensayo)
proseguimos a evaluar el contenido de humedad con la siguiente ecuación:
%𝑤 (6) = 𝑀5 /𝑀4
%𝑤 = 3.52⁄22.19 ENSAYO #1
%𝑤 = 13.38
%𝑤 = 4.5/27.1
%𝑤 = 16.61 ENSAYO #2
%𝑤 = 4.2/26.3
%𝑤 = 18.93 ENSAYO #3
4) Por último, debemos sacar el promedio de los resultados de cada porcentaje de humedad
por ensayo:
%𝑤1 + %𝑤2 + %𝑤𝑛

%𝑤𝑝𝑟𝑜𝑚 =
𝑁
13.38 + 16.61 + 18.93
%𝑤𝑝𝑟𝑜𝑚 =
3
%𝑤𝑝𝑟𝑜𝑚 = 16.31% RESULTADO FINAL
Página | 12
PARTE 2: DETERMINACIÓN DEL PESO UNITARIO
DESIGNACIONES
ASTM D-2937
OBJETIVOS
1. Familiarizarse con la designación ASTM D-2937
2. Identificar los factores que pueden afectar los resultados del ensayo.
3. Conocer diferentes métodos para determinar el peso unitario en suelos
cohesivos.
4. Comparar los resultados obtenidos.
Página | 13
EQUIPOS, HERRAMIENTAS Y ACCESORIOS
 Horno de secado, con control termostático, capaz de mantener una temperatura

constante de 110º C  5 ºC en toda la cámara de secado.
 Balanzas, con una precisión de 0.01g.
 Recipientes para especímenes, hechos de un material resistente a la corrosión y a

cambios en su masa debido al calentamiento y enfriamiento repetidos, exposición
a materiales de diferente pH y limpieza (aluminio o latón, generalmente).
Página | 14
 Desecador (opcional). Un desecador de las medidas adecuadas con gel sílica o

sulfato de calcio anhidro.
 Dispositivos para manipulación de contenedores. Guantes resistentes al calor,

agarradera para mover y manejar los contenedores calientes después del secado.
 Misceláneos: Se utilizan cucharas, palas u objetos con la capacidad de movilizar el

material de una forma rápida y eficaz.
Página | 15
 Pincel (opcional). Debe ser lo suficientemente grande como para lograr mover las
partículas y retirar el material sobrante tomada de la muestra.
 Parafina. Utilizada para impermeabilizar la muestra y que no absorba mucha cantidad de

agua y no se dañe el experimento.
 Pie de rey. Calibrado en cm para obtener las medidas con mayor precisión y rapidez.
Página | 16
 Regla: acero, aproximadamente 3 mm (1/8 pulg.) por 38 mm (11⁄2 pulg.) por 305 mm
(12 pulg.) con un borde afilado en aproximadamente un ángulo de 45 ° para recortar los
extremos de la muestra al ras con el cilindro.
 Palas: Cualquiera de varios tipos de palas o palas es conveniente en muestreos

poco profundos para extraer los cilindros después de haber sido clavados en el
suelo.
Página | 17
PROCEDIMIENTO (MÉTODO GEOMÉTRICO)
1) Obtener una muestra de suelo cohesivo de forma cilíndrica (de ser posible).
2) Pesar cuidadosamente la muestra. Registrar los valores. (𝑾𝒎 )
3) Medir el diámetro con el pie de rey. Debido a que las muestras pueden tener
irregularidades, medimos el diámetro en el centro, tope y fondo de la muestra y
calculamos un promedio. Registrar los valores. (𝑫𝒑𝒓𝒐𝒎 )
Página | 18
4) Medir la altura con el pie de rey. Debido a que las muestras pueden tener
irregularidades, medimos la altura en el centro, tope y fondo de la muestra y
calculamos un promedio. Registrar los valores. (𝒉𝒑𝒓𝒐𝒎 )
5) Proceder a realizar los cálculos.
Página | 19
CÁLCULOS
En función a los valores registrados 𝒉𝒑𝒓𝒐𝒎 y 𝑫𝒑𝒓𝒐𝒎
1) Calcular el Volumen de la figura geométrica.
𝑽 = 𝑨𝑩 ∗ 𝒉𝒑𝒓𝒐𝒎
Para el caso particular de una figura cilíndrica:
𝝅𝑫𝟐𝒑𝒓𝒐𝒎
𝑽= ∗ 𝒉𝒑𝒓𝒐𝒎
𝟒
2) Determinar los pesos unitarios requeridos, según la ec. (2)
𝐖𝐦
𝛄𝐦 =
𝐕𝐦
3) Repetir el procedimiento con 3 muestras y calcular el promedio.
Página | 20
PROCEDIMIENTO (MÉTODO INMERSIÓN)
1) Obtener una muestra de suelo cohesivo de forma cilíndrica (de ser posible).
2) Pesar cuidadosamente la muestra. Registrar los valores. (𝑾𝒎 )
3) Colocar la parafina en un recipiente y llevar al horno hasta que quede liquida.
Página | 21
4) Con mucho cuidado, retirar la parafina del horno y sumergir la muestra en la

parafina, hasta que quede cubierta totalmente dejar enfriar y repetir el proceso
hasta tener por lo menos 2 capas de parafina. Puede utilizar un pincel para cubrir
la muestra con la parafina.
5) Luego de dejar enfriar la muestra, pesar cuidadosamente. Registrar los valores.

(𝑾𝒎+𝒑 )
6) En la probeta graduada tomar un volumen de agua, el cual será indicado por el

instructor. Registrar los valores. (𝑳𝒊 )
7) Con mucho cuidado introducir la muestra con parafina en la probeta graduada y
rápidamente tomar la nueva lectura de la probeta. Registrar los valores. (𝑳𝒇 )
Página | 22
8) Sacar la muestra de la probeta y secar superficialmente con una toalla; pesar

nuevamente. Si la diferencia entre los pesos antes y después de sumergido es
entre 1 a 2 g, el ensayo es satisfactorio.
9) Proceder a realizar los cálculos.
Página | 23
CÁLCULOS
En función a los valores registrados 𝑾𝒎 , 𝑾𝒎+𝒑 . 𝑳𝒊 , 𝑳𝒇
1) Calcular el volumen de la muestra con parafina, que será igual, al volumen del agua
desplazada en la probeta antes y después de sumergir la muestra con parafina.
𝑽𝒎+𝒑 = 𝑳𝒇 − 𝑳𝒊
2) Calcular la masa de la parafina que será igual a la diferencia entre la masa de la

muestra sin parafina y la muestra con parafina.
𝑾𝒑 = 𝑾𝒎+𝒑 − 𝑾𝒎
3) Calcular el volumen de la parafina, sabiendo que la densidad de la parafina esta

entre 0.90 g/cm3 -0.98 g/cm3 (el instructor indicara el valor), y conociendo su peso
(paso anterior), se despeja el volumen, resultando:
𝑾𝒑
𝑽𝒑 =
𝑷𝒑
4) Calcular el volumen de la muestra sin parafina:

𝑽𝒎 = 𝑽𝒎+𝒑 − 𝑽𝒑

𝐖𝐦
𝛄𝐦 =
𝐕𝐦
6) Repetir el procedimiento con 3 muestras y calcular el promedio.
Página | 24
OBSERVACIONES A TENER EN CUENTA
a) Este procedimiento se utiliza para obtener el volumen desplazado de cualquier suelo

cohesivo que mantenga su volumen, si al momento de sumergirse dentro del agua por el
tiempo que dura el ensayo, de 1 a 2 min, se desmorona, es necesario cubrirlo con
parafina para impermeabilizar la muestra.
b) No es aplicable a material poroso o a suelo muy seco, ya que la absorción de agua al
sumergirse puede afectar los resultados, la diferencia entre los pesos antes de
sumergirse y después de sumergirse debe ser inferior a 1 a 2 g.
c) Si el suelo tiene posibilidad de absorber más de 1 a 2 g de agua de humedad, es
necesario impermeabilizar el suelo con parafina, tal como se describe en el
procedimiento.
d) El método de inmersión suele utilizarse cuando se tiene muestras con forma geométrica
irregular y el método geométrico cuando se tiene una forma geométrica regular, aunque
en la práctica utilizaremos el método para una muestra regular para comparar los
resultados.
e) Como todo ensayo en el cual sus resultados dependan de pesos, es necesario utilizar las
mismas balanzas durante todo el ensayo y que las mismas estén correctamente
calibradas.
Página | 25
Descripción del suelo Arcilla marrón .

Origen (Localización) Santiago .
Nombre del estudiante Alejandro Sánchez Matrícula: 19-0264 .
Sección 02 . Fecha: 28 de mayo de 2021
Masa de la muestra húmeda, 𝑾𝒎 (𝒈) 114.52(A) Vol. de la probeta(ml) 500 .

Masa de la muestra seca, 𝑾𝒔 (𝒈) 107.52(B) Precisión probeta(ml) 5 .
Método geométrico
Muestra 1.00
Altura, H (1), cm 7.00
Diametro, R (2), cm 1.75
𝑨𝑩 = 𝛑𝐫 𝟐 9.62
Volumen (4)= AB * (1) 67.35

Peso unitario humedo γm (7)= (A)/ (4)*9.81, kN/m3 16.68
Peso unitario seco γd (8)= (B)/ (4)*9.81 kN/m3 15.60
Página | 26
Método inmersión
Muestra 1.00
Masa de la muestra húmeda con parafina Wm+p (1) ,g 115.69
Lectura inicial de la probeta, Li (2) ml= cm3 200.00
Lectura de la probeta con la muestra sumergida, Lf (3), ml=cm3 269.61
Volumen del agua desplazada= Vol. De la muestra con parafina, Vm+p, (4)=
69.61
(3)-(2) cm3
Densidad de la parafina γpar (5), g/cm3 0.95
Masa de la parafina, Wpar (6)=(1)-(A), g 1.17
Volumen de la parafina Vpar (7)= (6) / (5), cm3 1.23
Volumen de la muestra Vm (8)=(4)- (7), cm3 68.38
Peso unitario húmedo (9)= (A)/ (8)*9.81, kN/m3 16.43

Peso unitario seco γd (8)= (B)/ (8)*9.81, kN/m3 15.37
Página | 27
PROCEDIMIENTO MÉTODO GEOMÉTRICO
1) Calcular el Volumen de la figura geométrica.
𝑽 = 𝑨𝑩 ∗ 𝒉𝒑𝒓𝒐𝒎
Para el caso particular de una figura cilíndrica:
𝝅𝑫𝟐𝒑𝒓𝒐𝒎
𝑽= ∗ 𝒉𝒑𝒓𝒐𝒎
𝟒
𝝅(𝟑. 𝟓)𝟐𝒑𝒓𝒐𝒎
𝑽= ∗𝟕
𝟒
𝑽 = 𝟔𝟕. 𝟑𝟓 𝒄𝒎𝟑
𝐖𝐦 𝑾𝒔
𝛄𝐦 = 𝜸𝒅 = ∗ 𝟗. 𝟖𝟏
𝐕𝐦 𝑽
𝟏𝟏𝟒.𝟓𝟐 𝟏𝟎𝟕.𝟏𝟎
𝛄𝐦 = ∗ 𝟗. 𝟖𝟏 𝜸𝒅 = ∗ 𝟗. 𝟖𝟏
𝟔𝟕.𝟑𝟓 𝟔𝟕.𝟑𝟓
𝒌𝑵
𝛄𝐦 = 𝟏𝟔. 𝟔𝟖 𝒄𝒎𝟑 𝜸𝒅 = 𝟏𝟓. 𝟔𝟎𝒌𝑵/𝒄𝒎𝟑
Página | 28
PROCEDIMIENTO MÉTODO GEOMÉTRICO
1) Antes de iniciar directamente sacando el peso unitario debemos hallar cual es el

volumen de la muestra luego de ser inmersa en la parafina, para esto tenemos que:
𝑽𝒎+𝒑 = 𝑳𝒇 − 𝑳𝒊
𝑽𝒎+𝒑 = 𝟐𝟔𝟗. 𝟔𝟏 − 𝟐𝟎𝟎
𝑽𝒎+𝒑 = 𝟔𝟗. 𝟔𝟏𝒄𝒎𝟑
2) Luego tenemos que calcular la masa de la parafina:
𝑾𝒑𝒂𝒓 = 𝑾𝒎+𝒑 − 𝑾𝒎
𝑾𝒑𝒂𝒓 = 𝟏𝟏𝟓. 𝟔𝟗 − 𝟏𝟏𝟒. 𝟓𝟐
𝑾𝒑𝒂𝒓 = 𝟏. 𝟏𝟕𝒄𝒎𝟑
3) Con este dato podemos hallar el volumen de la parafina:
𝑾𝒑𝒂𝒓
𝑽𝒑𝒂𝒓 =
𝜸𝒑𝒂𝒓
𝟏. 𝟏𝟕
𝑽𝒑𝒂𝒓 =
𝟎. 𝟗𝟓
𝑽𝒑𝒂𝒓 = 𝟏. 𝟐𝟑𝒄𝒎𝟑
Página | 29
4) Continuamos buscando el volumen de la muestra con la ecuación siguiente:
𝑽𝒎 = 𝑽𝒎+𝒑 − 𝑽𝒑𝒂𝒓
𝑽𝒎 = 𝟔𝟗. 𝟔𝟏 − 𝟏. 𝟐𝟑
𝑽𝒎 = 𝟔𝟖. 𝟑𝟖
5) Teniendo el volumen de la muestra ya podemos calcular nuestro peso unitario

húmedo y el seco:
𝑾𝒎
𝜸𝒎 = ∗ 𝟗. 𝟖𝟏
𝑽
𝟏𝟏𝟒. 𝟓𝟐
𝜸𝒎 = ∗ 𝟗. 𝟖𝟏
𝟔𝟖. 𝟑𝟖
𝒌𝑵
𝜸𝒎 = 𝟏𝟔. 𝟒𝟑
𝒄𝒎𝟑
𝑾𝒔
𝜸𝒅 = ∗ 𝟗. 𝟖𝟏
𝑽
𝟏𝟎𝟕. 𝟏𝟎
𝜸𝒅 = ∗ 𝟗. 𝟖𝟏
𝟔𝟖. 𝟑𝟖
𝜸𝒅 = 𝟏𝟓. 𝟑𝟕𝒌𝑵/𝒄𝒎𝟑
Página | 30
EVALUACIÓN PRÁCTICA NO.2
Nombre del estudiante___Alejandro Sánchez _____Matrícula_____19-0264____

Sección_____02________ Fecha___28 de mayo de 2021
1) ¿Por qué es necesario conocer la precisión de la balanza para esta práctica?

Al ser una práctica que se necesita cierta exactitud para obtener los resultados
buscados, mientras más precisión tengan los instrumentos, entre estos la balanza,
mejores conclusiones obtenemos.
2) Defina tamaño máximo nominal de las partículas y para que se utiliza en esta
práctica.
El tamaño máximo nominal de las partículas se refiere al tamaño exacto al que
deben estar estas partículas para que pasen por el tamiz. Se utiliza para poder
separar los restos que no son deseados para el experimento y que así no interfieran
en este.
3) ¿Por qué es importante conocer el contenido de humedad de un suelo?
En el caso de mi carrera (ing civil) es sumamente importante porque gracias a este
tipo de procedimientos podemos analizar que carga podría soportar el suelo y
además analizar también como cambiaría la forma, tamaño y hasta densidad del
mismo. Fuera de mi carrera, con los experimentos podemos observar las diferentes
propiedades que tienen cada tipo de suelo para realizar tareas planificadas sobre
este.
4) ¿Cómo se determina a qué temperatura debe secarse las muestras hasta para
obtener masa constante?
Dependerá del tipo de suelo ya que en algunos suelos orgánicos fibrosos puede ser
que se descomponga por la composición de este, entonces sería deseable secar los
materiales a 60°C.
5) ¿A qué se refiere la expresión “secar hasta masa constante”?
Se refiere a que cuando una muestra de contenido de agua ha alcanzado cierta
temperatura, si se sigue calentando puede perderse entre 1% y 0.1% de la masa, lo
que podría resultar en malas conclusiones.
6) ¿Por qué no se puede realizar el ensayo de peso unitario descrito en esta
unidad a suelos granulares o de grano grueso?
Ya que sería muy difícil penetrar con el instrumento y a parte que partículas muy
grandes pueden dar errores significantes dentro de las medidas de densidades.
Página | 31
7) Investigue cuales son los valores típicos para los pesos unitarios para cada tipo
de suelo, en función a esto diga si los resultados obtenidos en la práctica de
curso fueron correctos.
De acuerdo a las investigaciones el resultado obtenido está en el promedio de los
valores típicos.
8) ¿De los 2 métodos utilizados para estimar el peso unitario en suelos cohesivos,
cuál es más preciso, por qué?
El método por inmersión me resulta más de fiar ya que, por ejemplo, en el método
geométrico podemos tener más errores a la hora de medir la base, altura y demás
datos teniendo en cuenta que también hay más posibilidades de cometer un error por
el operador.
9) Indica 3 cosas que hayas aprendido en esta práctica.
 Aprendí que, a partir del procedimiento para hallar el contenido de humedad

del suelo, se pueden definir propiedades bastantes importantes para mi carrera.
 Aprendí a calcular el peso unitario de los suelos para luego compararlos y

poder dar una conclusión respecto al suelo.
 A investigar más a fondo con respecto a lo que se está realizando, en esta

práctica aprendí a tener un análisis más crítico y objetivo.
10) Preparar un informe con memoria fotográfica donde indique paso a paso como
se fue desarrollando el ensayo, analizar los resultados. En los Anexos puede
encontrar los formularios utilizados en clases.
Primero inicié leyendo el entregable para ver que recordaba sobre lo que se habló la
clase pasada, en una segunda lectura busqué las cosas que no recordaba y pues
comencé a trabajar. Continué realizando todos los cálculos de las 2 partes del
informe para así comprobar y revisar todas las fórmulas.
Luego de tener todos los cálculos listos, seguí llenando la evaluación de la práctica
y concluí redactando primero la conclusión y después la introducción.
Página | 32
CONCLUSIÓN
Todos los procedimientos y fórmulas utilizadas fueron aplicadas a través de los artículos
publicados e investigados por la SOCIEDAD ESTADOUNIDENSE PARA PRUEBAS Y
MATERIALES (ASTM) en este caso se utilizó el ASTM D-2216 (Standard Test Methods
for Laboratory Determination of Water (Moisture) Content of Soil and Rock by Mass) y el
ASTM D-2937 (Standard Test Method for Density of Soil in Place by the Drive-Cylinder
Method).
Para la primera parte del experimento tenemos 3 muestras provenientes de Santiago

calificadas como Arcilla marrón con una masa de 17.31g, 18.5g y 16g luego de los debidos
procedimientos realizados se determinó a través de la fórmula de contenido de humedad
𝑀𝑤
(%𝑤 = ∗ 100%) que las muestras 1, 2 y 3 obtuvieron un porcentaje de 13.38%, 16.61%,
𝑀𝑠
y 18.93% respectivamente, dejando un promedio total de 16.31%.
Este promedio está por debajo de lo estipulado o “normal” que ronda entre el 50-80% de
humedad, para ser más exactos nuestras muestras tienen casi un 34% de inferioridad al
límite inferior de lo estándar.
De aquí podemos analizar una diferencia existente entre la muestra 3 y la muestra 1, como
vemos la 3ra muestra tiene un 5.55% más de humedad, a pesar de que la 1ra muestra tiene
más masa que la mencionada anteriormente. Indicando que hay probabilidad de que la zona
de donde se tomó la muestra tenga un lado con mucha más capacidad de absorción que otro
y por esto tengan que ser tratados de maneras distintas; también existe la probabilidad de que
haya sido un error del operador a la hora realizar el proceso de secado de muestras y por esto
varió de esta forma.
Para este punto se recomienda tener en cuenta hacer varios muestreos más, para comprobar
si de esa zona que se tomó la tercera muestra tiene una mayor cantidad de humedad o si solo
varió por x o y razón del proceso en el horno resultó de esta manera.
Para la segunda etapa de nuestro experimento, tenemos al igual que en la parte inicial que las
muestras son provenientes de Santiago y calificadas como Arcilla marrón, solo se tomó una
muestra y se midió su masa estando seca y húmeda, luego de analizar el procedimiento, dice
Página | 33
que es necesario repetir los pasos con 3 muestras y solo se realizó una vez con una sola
muestra, dejando claro que del todo no se podrá dar un resultado con mucha precisión a
menos que sea únicamente para comparar los 2 métodos utilizados (método geométrico y
método de inmersión)
Encontramos que tenemos una muestra con masa de un valor de 114.52g y luego de ser
pasada por el horno pues disminuyó a 107.10g, iniciando con el método geométrico al
𝐖𝐦 𝒌𝑵
calcular su peso unitario húmedo (𝛄𝐦 = ) obtenemos el valor de 𝟏𝟔. 𝟔𝟖 𝒎𝟑 y su peso
𝐕𝐦
𝒌𝑵
unitario seco con valor de 𝟏𝟓. 𝟔𝟎 𝒎𝟑 , cuando se realizó por el método de inmersión
notamos un ligero cambio, en el peso unitario húmedo tenemos un valor correspondiente a

𝒌𝑵 𝒌𝑵
𝟏𝟔. 𝟒𝟑 𝒎𝟑 y para el peso unitario seco 𝟏𝟓. 𝟑𝟕 𝒎𝟑 , esta pequeña diferencia se debe a que por
el método de inmersión tenemos más precisión, resulta más de fiar ya que, por ejemplo, en
el método geométrico podemos tener más errores a la hora de medir la base, altura y demás
datos teniendo en cuenta que también hay más posibilidades de cometer un error por el
operador.
Se recomienda tener cierto criterio para tomar las medidas y tener cuidado a la hora de
realizar los cálculos para evitar los errores cometidos por el operador.
Recordar que, al no tener los suficientes datos para clasificar el suelo, este quedará sin este
paso en la conclusión, solo tenemos el contenido de humedad.
También agregar más datos sobre de donde se tomó la muestra, es decir ser más específico.
Página | 34

Determinación Peso Unitario Humedad Suelo

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Determinación Peso Unitario Humedad Suelo

Cargado por

Copyright:

Formatos disponibles

Laboratorio de Mecánica de Suelos I (ING-440) Profesor Luis Caraballo

Universidad Nacional Pedro Henríquez Ureña

DETERMINACIÓN DEL PESO UNITARIO Y CONTENIDO DE

DETERMINACIÓN DEL PESO UNITARIO.

El experimento realizado consistió en medir el porcentaje de contenido de agua de varias

Al igual que el experimento realizado #1 se trata de un suelo de Santiago, donde se escogió

PARTE 1: DETERMINACIÓN DEL CONTENIDO DE HUMEDAD

1. Familiarizarse con la designación ASTM D-2216.

EQUIPOS, HERRAMIENTAS Y ACCESORIOS

 Horno de secado, con control termostático, capaz de mantener una temperatura

 Balanzas, con una precisión de 0.01g.

 Recipientes para especímenes, hechos de un material resistente a la corrosión y a

 Desecador (opcional). Un desecador de las medidas adecuadas con gel sílica o

 Dispositivos para manipulación de contenedores. Guantes resistentes al calor,

 Misceláneos. Se utilizan cucharas, palas u objetos con la capacidad de movilizar y

2. Colocar una muestra representativa, cumpliendo con lo establecido en la Tabla 1, en uno de

6. Proceder a realizar los cálculos.

En función a los valores registrados M1, M2 y M3.

OBSERVACIONES A TENER EN CUENTA

a) Para determinar el contenido de agua de materiales que contienen materias extrañas

c) Durante el ensayo hay que evitar la trasferencia de humedad con el ambiente, de

Tamaño máximo nominal Tamiz Masa mínima de la Precisión requerida

9.5 3/8 in 500g 0.1g

4.75 4 100g 0.1g

0.425 40 20g 0.01g

TABLA NO. 1 “MASA MÍNIMA DE LA MUESTRA DE ENSAYO SEGÚN ASTM D2216”

Descripción del suelo Arcilla marrón .

Peso del recipiente, M1 (1), g 17.31 18.5 16

Peso de suelo húmedo + recipiente, M2

Peso del agua, M5 (5)= (2) - (3), g 3.52 4.5 4.2

Contenido de humedad (%) , %w (6) =

%𝑤1 + %𝑤2 + %𝑤𝑛

%𝑤𝑝𝑟𝑜𝑚 = 16.31% RESULTADO FINAL

PARTE 2: DETERMINACIÓN DEL PESO UNITARIO

EQUIPOS, HERRAMIENTAS Y ACCESORIOS

 Horno de secado, con control termostático, capaz de mantener una temperatura

 Balanzas, con una precisión de 0.01g.

 Recipientes para especímenes, hechos de un material resistente a la corrosión y a

 Desecador (opcional). Un desecador de las medidas adecuadas con gel sílica o

 Dispositivos para manipulación de contenedores. Guantes resistentes al calor,

 Misceláneos: Se utilizan cucharas, palas u objetos con la capacidad de movilizar el

 Parafina. Utilizada para impermeabilizar la muestra y que no absorba mucha cantidad de

 Palas: Cualquiera de varios tipos de palas o palas es conveniente en muestreos

PROCEDIMIENTO (MÉTODO GEOMÉTRICO)

2) Pesar cuidadosamente la muestra. Registrar los valores. (𝑾𝒎 )

5) Proceder a realizar los cálculos.

En función a los valores registrados 𝒉𝒑𝒓𝒐𝒎 y 𝑫𝒑𝒓𝒐𝒎

1) Calcular el Volumen de la figura geométrica.

Para el caso particular de una figura cilíndrica:

2) Determinar los pesos unitarios requeridos, según la ec. (2)

3) Repetir el procedimiento con 3 muestras y calcular el promedio.

PROCEDIMIENTO (MÉTODO INMERSIÓN)

2) Pesar cuidadosamente la muestra. Registrar los valores. (𝑾𝒎 )

3) Colocar la parafina en un recipiente y llevar al horno hasta que quede liquida.

4) Con mucho cuidado, retirar la parafina del horno y sumergir la muestra en la

5) Luego de dejar enfriar la muestra, pesar cuidadosamente. Registrar los valores.

6) En la probeta graduada tomar un volumen de agua, el cual será indicado por el

8) Sacar la muestra de la probeta y secar superficialmente con una toalla; pesar

9) Proceder a realizar los cálculos.

En función a los valores registrados 𝑾𝒎 , 𝑾𝒎+𝒑 . 𝑳𝒊 , 𝑳𝒇

2) Calcular la masa de la parafina que será igual a la diferencia entre la masa de la

3) Calcular el volumen de la parafina, sabiendo que la densidad de la parafina esta

4) Calcular el volumen de la muestra sin parafina:

Nombre del estudiante_Alejandro Sánchez _Matrícula_19-0264__
