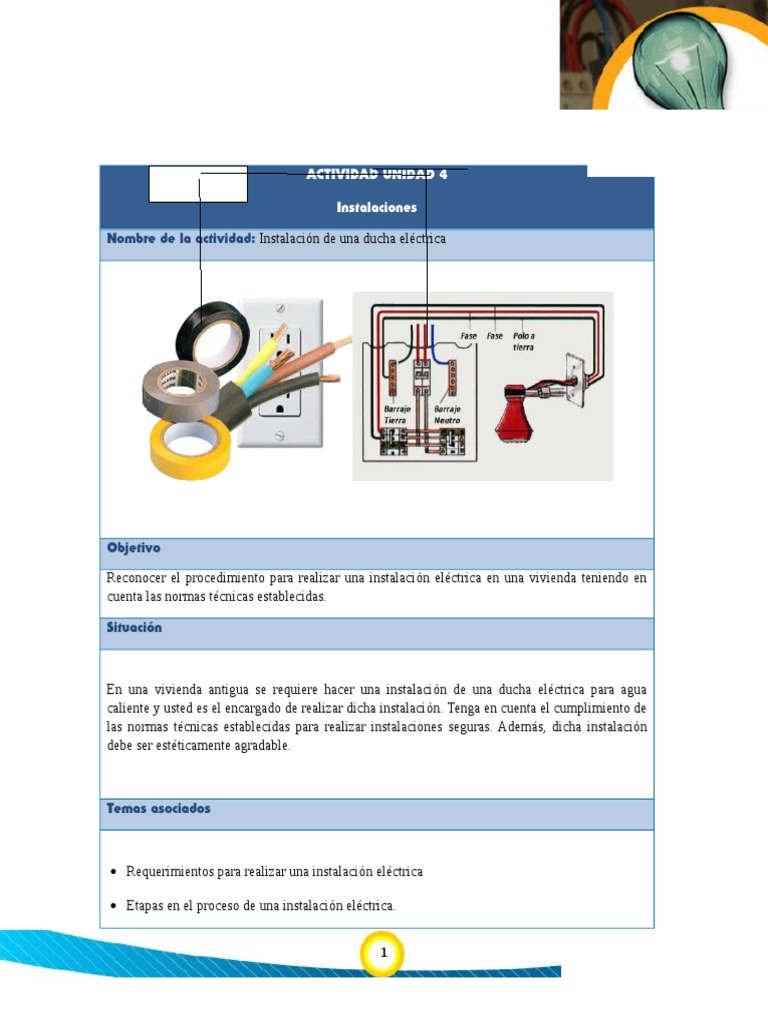

ACTIVIDAD UNIDAD 4

Instalaciones

Nombre de la actividad: Instalación de una ducha eléctrica

Objetivo

Reconocer el procedimiento para realizar una instalación eléctrica en una vivienda teniendo en
cuenta las normas técnicas establecidas.

Situación

En una vivienda antigua se requiere hacer una instalación de una ducha eléctrica para agua
caliente y usted es el encargado de realizar dicha instalación. Tenga en cuenta el cumplimiento de
las normas técnicas establecidas para realizar instalaciones seguras. Además, dicha instalación
debe ser estéticamente agradable.

Temas asociados

• Requerimientos para realizar una instalación eléctrica

• Etapas en el proceso de una instalación eléctrica.

1
• Herramientas más utilizadas por el electricista.

• Materiales para realizar una instalación eléctrica.

Entregas

Describa con sus propias palabras el procedimiento para la instalación de la ducha.

Usted debe entregar un documento listando los materiales, sus cantidades y las herramientas que
utilizaría para llevar a cabo la instalación.

envíelo a su facilitador a través del medio utilizado para tal fin en el curso.
 DOCUMENTO GUÍA

1. Consulte en el Retie el apartado de duchas y calentadores y utilice el plano como ayuda

para describir textualmente el procedimiento de instalación de la ducha eléctrica.

3
A. Describa en este espacio el proceso de instalación de la ducha eléctrica

1. Interpretación del plano de la instalación:

En primera medida verificar la existencia de planos arquitectónicos, eléctricos y

unifilares para identificar tipo de conductores, interruptores disponibles, rutas de

tubería desde el centro de carga, caso ejemplar se verifico que existe un breaker

Bipolar de 20 A, no hay ruta disponible de tubería hacia el baño, se estima una

ruta de 30m

2. Trazado del recorrido que tendrá la instalación de la tubería.

Se decide hacer el trazado por el trayecto más corto pasando de la sala hacia la

zona del baño de la habitación, por economía del trazado se decide empotrar

Horizontalmente toda la tubería. Para ello se hace un trazado de la siguiente

manera

Centro de

carga
De esta manera se prearma la tubería de diámetro de ¾”con esta figura.

3. Habilitado de la tubería a instalar.

Realizar la rotura (regatas) de muros para empotrar la tubería de largo según el

Recorrido (estimado 30m), ancho 3cm y 3cm de profundidad.

4. Tendido de la tubería habilitada.

Instalar durante toda la regata la tubería ya figurada, asegurándola con clavos y

alambres aplicar mezcla en concreto dejar fraguar por un día, al día siguiente

empañetar para después aplicar plastiestuco y pintar al día siguiente

5. Cableado de conductores dentro de la tubería instalada: 32 m de cable color

negro, 32 m de cable de color rojo y 32 m de cable de color verde.

6. Unión de conductores en las cajas de paso y en el centro de cargas

7. Conexión de dispositivos eléctricos. Breaker, ducha eléctrica

B. Haga una lista de las herramientas y los materiales que utilizaría para realizar la instalación y
su cantidad.

Herramientas Materiales Cantidad

Destornillador BREAKER BIPOLAR 20 A 1

Alicate TUBERIA ¾”x 3m 11

Pinzas CABLE MONOPOLAR NEGRO 33 M

Detector de tensión CABLE MONOPOLAR ROJO 33 M

5
 Pinza voltiamperimetrica CABLE MONOPOLAR VERDE 33M

Cortafrío DUCHA ELECTRICA 1

Martillo CAJA OCTAGONAL, CINTA NEGRA 1

ACTIVIDADES COMPLEMENTARIAS
Unidad 4. Instalaciones

1) Consulte acerca de las nuevas tecnologías para el ahorro de energía y elabore un

documento describiendo en qué consisten dichas tecnologías y cómo puede aplicarlas en
su vivienda.

TIPS Y ALTERNATIVAS PARA EL AHORRO DE ENERGIA.PORQUE LA SOLUCION ESTA EN

NUESTRAS MANOS.

Existen muchas alternativas para generar y ahorrar energía…..es tan fácil de

hacer….Pero solo necesitamos comenzar a cambiar: Cambiar nuestros malos hábitos de
consumo de energía. Cambiar nuestra forma irracional de malgastar los recursos
naturales. Cambiar para el bien común.

El mundo dispone de una fuente de energía ilimitada y, por tanto, valiosa: el sol. Si bien
los rayos del sol desprenden una cantidad de energía más que suficiente para abastecer
a todo el planeta. Tips para ahorrar energía en casa: 1. No conecte los cargadores de sus
celulares si no es necesario.2. No prenda las luces de su casa durante el día, no hay
nada mejor que la luz del sol.3. No mantenga la luz encendida en lugares donde no hay
nadie.4. Desconecte los aparatos eléctricos cuando no estén en uso. En el caso de la
iluminación, el mayor ahorro vendría por el uso de bombillas de bajo consumo (más que
con las LED).

A continuación se muestran algunas alternativas para generar energía:
