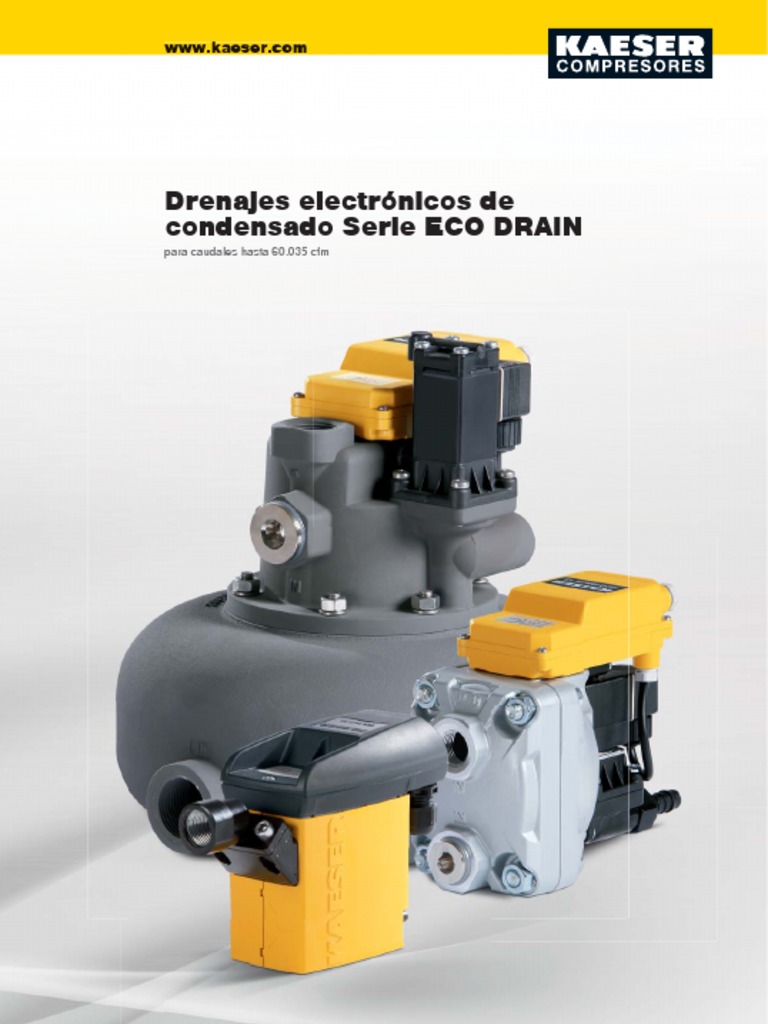

Drenajes electrónicos de
condensado Serie ECO DRAIN
para caudales hasta 60.035 cfm
[Link]
Serie ECO DRAIN Evacuación segura del condensado
sin pérdidas de aire comprimido
Drenajes electrónicos de condensado
El condensado que se forma en todos los sistemas de producción de aire comprimido se debe evacuar de
manera confiable en todos aquellos puntos donde se acumula para evitar daños y problemas de corrosión.
Los drenajes electrónicos de condensado ECO DRAIN de KAESER COMPRESORES, regulados según el
nivel, son ideales para cumplir esta importante tarea.
Evacuación del condensado sin alta presión o de vacío. KAESER COMPRESORES
pérdidas de aire le ofrece un ECO-DRAIN adaptado a las necesida-
des de cada aplicación.
Los drenajes de condensado ECO DRAIN tienen
la capacidad de evacuar el condensado de forma
segura y sin ocasionar pérdidas de aire comprimido.
La clave del sistema: ECO DRAIN
La confiabilidad del proceso queda garantizada aun
cuando la condensación sufra oscilaciones fuertes Los sistemas de aire comprimido conformados por
y el condensado tenga muchas impurezas o un alto varios compresores y componentes de tratamien-
contenido de aceite. to exigen drenajes de condensado sumamente
confiables. Éstos deben integrarse perfectamente en
el sistema, de modo que tanto los controladores de
Estándar industrial compresores (SIGMA CONTROL) como los controla-
dores maestro (SIGMA AIR MANAGER 4.0) reciban
El alto grado de calidad, seguridad y confiabilidad del
de inmediato sus señales y puedan reaccionar
ECO DRAIN lo convierte en el drenaje perfecto para
rápidamente, aumentando la seguridad operativa y la
usarse continuamente en el ámbito industrial. Ade-
rentabilidad del sistema en general.
más, hay modelos especiales para aplicaciones con-
cretas, como sistemas con condensados agresivos,
zonas con riesgo de congelación o aplicaciones de
Red de aire comprimido
Evacuación del condensado
ECO DRAIN
AQUAMAT
ECO DRAIN
Imagen: ECO DRAIN 31
La evacuación segura de los condensados debe quedar garantizada en todos los puntos donde se acumulan en su sistema de aire comprimido.
La mejor forma de conseguirlo es emplear drenajes de condensados regulados electrónicamente.
2 3
[Link]
Serie ECO DRAIN
Evacuación segura del condensado
sin pérdidas de aire comprimido
Tan fácil como un clic Electrónica inteligente de control
El mantenimiento de los ECO DRAIN 31 y 32 es rápido Electrónica que regula con exactitud la apertura y
y sencillo. La unidad de servicio se separa del módulo el cierre de la membrana de la válvula para evacuar
electrónico con un simple clic. Así que no es necesario el condensado, no el aire comprimido. Así, elimina
desmontar la unidad por completo. Todas las unidades pérdidas de aire comprimido y ahorra energía. Cada
de servicio se han sometido a control para comprobar componente electrónico está protegido contra salpi-
su hermeticidad y su buen funcionamiento. caduras.
Autosupervisión Sensor de nivel de alta calidad
En caso de avería (obstrucción, por ejemplo) la válvu- El sensor de nivel capacitivo, de alta calidad, se
la del ECO DRAIN se abrirá durante 60 segundos de constituye en la base para una evacuación segura
forma intermitente. Si el problema no se resuelve, el y confiable del condensado. Este sensor no sufre
sistema generará un aviso y la válvula se abrirá en lo desgaste. La evacuación se realiza siempre sin
sucesivo durante 7,5 segundos cada 4 minutos. Cuan- problemas, incluso si el condensado contiene un alto
do el atasco se elimine, el ECO-DRAIN conmutará de contenido de suciedad o de aceite.
nuevo a modo normal.
4 5
[Link]
Datos técnicos Estructura
Modell
Modelo Presión
Druck Klima-
Zona Capacidad
Kompressor-
máx. Capacidad
Trockner- Capacidad
Filter- Campos
Einsatz- potenzial-
Contacto Abmessungen
Dimensiones Peso
Ge- Alimentación
elek-
mín.
min. / climáti-
zone 1) del
leistung
compresor
max. leistung
máx. del
leistung
filtro 2) debereiche
aplicación seco
freier
(sin B
LxATxAH wicht eléctrica
trische
max.
máx. ca 1) según
nach Klima-
la zona del max.
secador max.
máx. Conden-
Konden- potencia)
Kontakt Versor-
climática
zone 1/2/3
1/2/3 1/2/3 1/2/3 sado
sat 3)3) Contacto gung
bar
psi(g)
(ü)
mcfm
3
/min mcfm
3
/min mcfm
3
/min a/b mm kg
ECO
ECO-DRAIN
DRAIN 30 0,8/16 1/2/3 3/2,5/1,5 6/5/3 30/25/15 a/b – 164 x 65 x 118 0,8
95…240
ECO-DRAIN
ECO DRAIN 31 0,8/16 1/2/3 6/5/3,5 12/10/7 60/50/35 a/b • 179 x 74 x 130 0,9 VAC ±10%
(50…60 Hz) /
100…125
ECO-DRAIN
ECO DRAIN 32 0,8/16 1/2/3 12/10/7 24/20/14 120/100/70 a • 211 x 74 x 157 1,6 VDC ±10%
ECO-DRAIN
ECO DRAIN 32 CO 0,8/16 1/2/3 12/10/7 24/20/14 120/100/70 a/b • 211 x 74 x 157 1,6
Conducto de entrada
ECO-DRAIN
ECO DRAIN 12 0,8/16 1/2/3 8/6,5/4 16/13/8 80/65/40 a • 158 x 65 x 141 0,8
Tanque colector
ECO-DRAIN
ECO DRAIN 12 CO 0,8/16 1/2/3 8/6,5/4 16/13/8 80/65/40 a/b • 158 x 65 x 141 0,8
Sensor de nivel
ECO-DRAIN
ECO DRAIN 13 1,0/16 1/2/3 35/30/20 70/60/40 350/300/200 a • 212 x 93 x 162 2,0
Válvula solenoide
ECO-DRAIN
ECO DRAIN 13 CO 0,8/16 1/2/3 35/30/20 70/60/40 350/300/200 a/b • 212 x 93 x 162 2,0
230 V / Membrana de la válvula
ECO-DRAIN
ECO DRAIN 14 0,8/16 1/2/3 150/130/90 300/260/180 1500/1300/900 a • 252 x 120 x 180 2,9 1 Ph /
50-60 Hz Conducto piloto
ECO-DRAIN
ECO DRAIN 14 CO 0,8/16 1/2/3 150/130/90 300/260/180 1500/1300/900 a/b • 252 x 120 x 180 2,9
Asiento de válvula
ECO-DRAIN
ECO DRAIN 16 CO 0,8/16 1/2/3 1700/1400/1000 3400/2800/2000 – a/b • 260 x 280 x 280 5,9
Conducto de salida
ECO-DRAIN
ECO DRAIN 12 CP PN 63 4) 1,2/63 1/2/3 8/6,5/4 16/13/8 80/65/40 a/b • 146 x 65 x 141 0,9
Ejemplo: ECO DRAIN 31
ECO DRAIN 13 CO PN 25 4)
ECO-DRAIN 1,2/25 1/2/3 35/30/20 70/60/40 350/300/200 a/b • 197 x 93 x 162 2,2
1)
Zona climática: 1 = seco/frío (norte de Europa, Canadá, norte de los [Link], Asia Central); 2 = moderado (centro y sur de Europa, algunas zonas de Sudamérica, norte de África); El condensado ingresa al tanque colector (2) por el conducto de entrada (1). se alcanza el nivel mínimo en el tanque colector, el sistema de control cierra de
3 = húmedo (regiones costeras del sudeste asiático, Centroamérica, Oceanía, regiones del Amazonas y el Congo) El sensor de nivel capacitivo (3) da aviso al sistema de control del drenaje nuevo la válvula solenoide. A continuación se produce un cambio en las fuerzas
2)
Instalación detrás del secador cuando se alcanza el nivel máximo. El control abre la válvula solenoide (4) y la de presión que actúan sobre la membrana, que se vuelve a cerrar herméticamente
3)
a = Condensado de un compresor enfriado por fluido, b = condensado agresivo conducción piloto (6). La compensación de presión resultante hace que se abra por acción del resorte.
4)
Para altas presiones la membrana de la válvula (5). El condensado pasa desde el tanque colector
por medio del conducto de salida (8) al exterior del drenaje. Tan pronto como
► Para todos los modelos se aplica una gama de temperaturas de 33.8 °F (1 °C) a 140 °F (60 °C)
Perspectivas
Opciones ECO DRAIN 30 / 31 ECO DRAIN 32 ECO DRAIN 12
Para modelos a partir del ECO DRAIN 12
G½
G½
Sistema de calentamiento G½
Protege el ECO DRAIN de la congelación; regulado por termostato; para temperaturas ambiente de hasta -77 °F (-25 °C);
(no para la versión de alta presión de 914 psi) Conexión eléctrica 230 V / 1 Ph / 50 – 60 Hz, máx. 125 W; equipo suministra-
do: Barra calentadora, adaptador de conexión, juntas planas.
ø 8-10 mm ø 13 mm ø13 mm
Calefacción para tuberías ECO DRAIN 13 ECO DRAIN 14 ECO DRAIN 16
Protege de la congelación los conductos de entrada y salida; temperaturas desde - 77 °F (-25 °C) hasta 140 °F (60 °C);
potencia 10 W/lfdm; montaje a cargo del cliente; equipo suministrado: caja de toma de corriente, cinta calentadora.
G¾
G¾
G½ G¾
G½
G½ G¾ G1
ø13 mm ø13 mm
6 7
