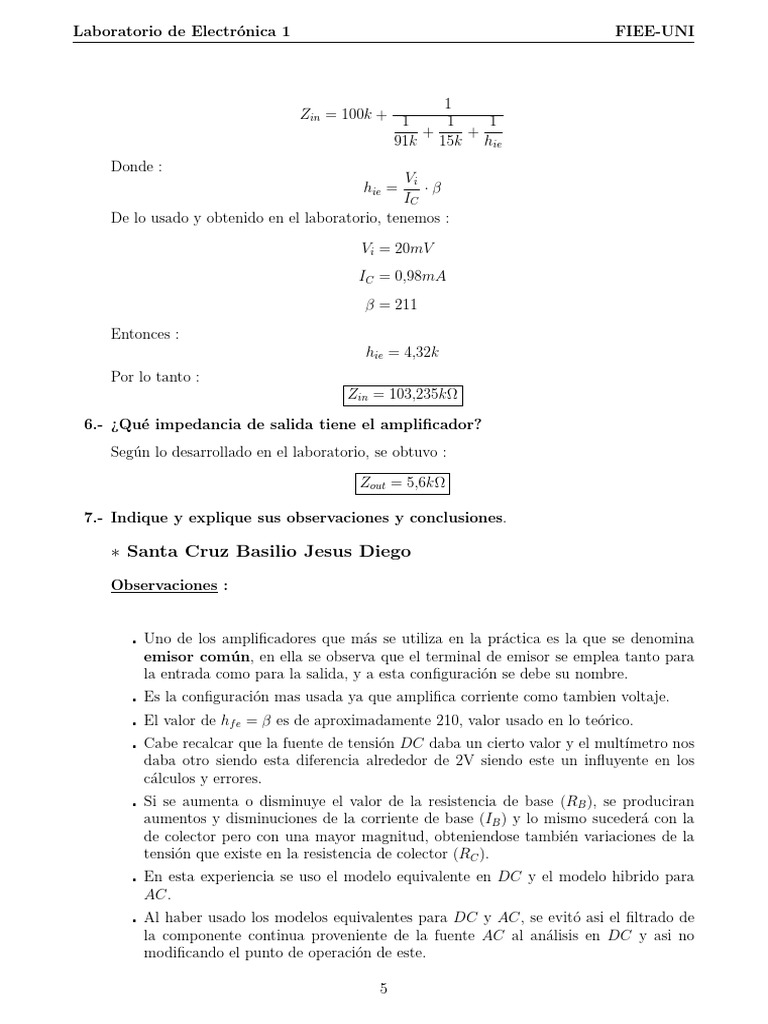

1
Zin = 100k + 1 1 1
+ +
91k 15k hie
Donde :
Vi
hie = ·β
IC
De lo usado y obtenido en el laboratorio, tenemos :
Vi = 20mV
IC = 0,98mA
β = 211
Entonces :
hie = 4,32k
Por lo tanto :
Zin = 103,235kΩ
Zout = 5,6kΩ
5
Laboratorio de Electrónica 1 FIEE-UNI
Conclusiones :
Observaciones :
En el laboratorio se observó el aumento de voltaje en la salida del circuito con respecto al
voltaje de entrada, como se sabe esto es debido al transistor. Además se notó en el experi-
mento que para realizar las medidas en AC, es necesaria la alimentación de una fuente DC.
Conclusiones :
En el gráfico de Av (ganacia de voltaje) vs f (frecuencia) podemos observar que la ganancia
aumenta con el aumento de la frecuencia, hasta una cierta frecuencia donde después de
eso se observa que comienza a decaer la ganancia , esto debido a que a altas frecuencias
se presenta otros efectos . Se concluye que el transistor amplifica la señal de entrada
manteniendo la forma de la onda de entrada , y a diferencia de otros elementos que
también amplifica como el trasformador es , la potencia de la entrada , es diferente a la
potencia de salida.
Observaciones :
6
Laboratorio de Electrónica 1 FIEE-UNI
Conclusiones :
Observaciones :
Conclusiones :
VL
Sabemos que que es la ganancia de tensión tiene signo negativo, en un transistor
Vin
de emisor común, esto quiere que VL es de signo contrario a la señal de entrada, está
desfasado 180 grados lo cual comprobamos con ayuda del osciloscopio.
El circuito emisor tiene grandes ganancias de tensión y corriente que se notan en la
salida por ello funciona como amplificador de señal.
La resistencia Interna del transistor aumenta con la temperatura por lo que también
varı́a la ganancia del voltaje.
El capacitor en paralelo a RE , hace que la ganancia de voltaje se estabilice, esto es
gracias a que reduce la dependencia con respecto a la resistencia interna del transistor
ası́ como la temperatura.
7
Laboratorio de Electrónica 1 FIEE-UNI
Figura 3: Terminación única npn amplificador de emisor común con la degeneración de emisor
