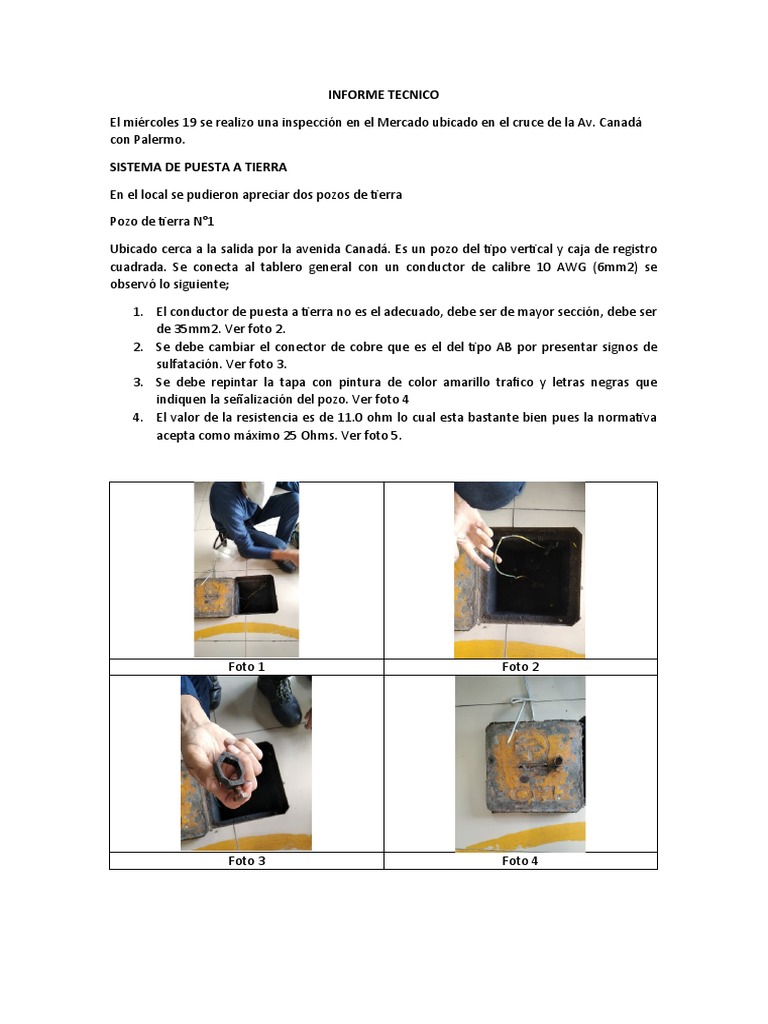

INFORME TECNICO

El miércoles 19 se realizo una inspección en el Mercado ubicado en el cruce de la Av. Canadá

con Palermo.

SISTEMA DE PUESTA A TIERRA

En el local se pudieron apreciar dos pozos de tierra

Pozo de tierra N°1

Ubicado cerca a la salida por la avenida Canadá. Es un pozo del tipo vertical y caja de registro
cuadrada. Se conecta al tablero general con un conductor de calibre 10 AWG (6mm2) se
observó lo siguiente;

1. El conductor de puesta a tierra no es el adecuado, debe ser de mayor sección, debe ser
de 35mm2. Ver foto 2.
2. Se debe cambiar el conector de cobre que es el del tipo AB por presentar signos de
sulfatación. Ver foto 3.
3. Se debe repintar la tapa con pintura de color amarillo trafico y letras negras que
indiquen la señalización del pozo. Ver foto 4
4. El valor de la resistencia es de 11.0 ohm lo cual esta bastante bien pues la normativa
acepta como máximo 25 Ohms. Ver foto 5.

Foto 1 Foto 2

Foto 3 Foto 4
 Foto 5 Foto 6

Pozo de tierra N°2

Ubicado cerca a la puerta de Palermo, también es del tipo vertical y caja de registro cuadrado.
Se conecta a todos los puestos a través de un conductor de calibre 10 AWG. Se encontró las
siguientes observaciones:

1. Se debe cambiar el conector de cobre del tipo AB por estar sulfatado.

2. Se debe pintar la tapa de concreto del pozo de tierra de color amarillo trafico.
3. Cambiar el conductor de protección a tierra por un conductor de calibre 16 mm2 y que
recorra por todos los puestos, y en cada puesto se debe hacer una conexión hacia el
tablero y al interior del puesto.
4. La medida de la resistencia es de 8.36 Ohms. Ver foto 8

Foto 7 Foto 8
SISTEMA DE DETECCION DE INCENDIOS

Este sistema se encontró desconectado, se procedió a realizar una verificación encontrándose

lo siguiente:

1. Los detectores de humo están inoperativos en un 60% pero al parece4rt el problema

es de cableado.
2. Las estaciones manuales están también inoperativas, se recomienda su cambio por
unas estaciones del tipo doble efecto con llave.
3. Los estrobos pueden ser reutilizados, lo que se va cambiar es el cableado para todos
los casos.
4. La central de alarmas requiere un mantenimiento preventivo, que consiste en el
cambio de batería y limpieza de la tarjeta. Se observa que esta central esta en
condición de alarmas.

Foto 9 Central de alarmas Foto 10 estación de doble efecto

SISTEMA DE AGUA CONTRA INCENDIOS

Este sistema también esta inoperativo, durante la visita se pudo observar lo siguiente:

1. La bomba jockey no esta conectada; se requiere de esta bomba para mantener

presurizada la red. Ver foto 11
2. No cuenta con una válvula de corte a la salida de la tubería principal, se recomienda
que esta válvula sea del tipo mariposa. Ver foto 13
3. En la línea de alivio no se cuenta con una válvula, esta deberá ser del tipo compuerta o
de bola.
4. Las tuberías de la red son de PVC, se debe cambiar por una tubería metálica cedula 40,
al menos en la parte visible.
5. Se debe reemplazar los tarugos que soportan las tuberías, se están desprendiendo por
no ser los adecuados.
6. Se debe dar mantenimiento al tablero eléctrico y conectarlo a un medidor
independiente. Ver foto 14
Foto 11 Foto 12

Foto 13 Foto 14
