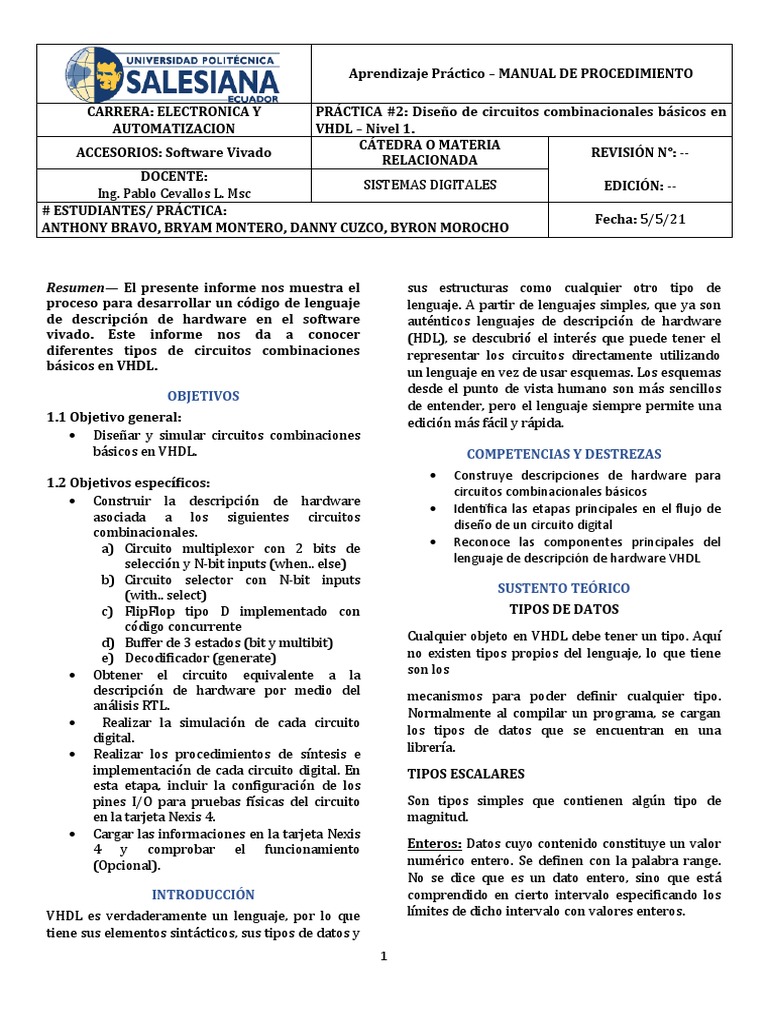

Aprendizaje Práctico – MANUAL DE PROCEDIMIENTO

CARRERA: ELECTRONICA Y PRÁCTICA #2: Diseño de circuitos combinacionales básicos en

AUTOMATIZACION VHDL – Nivel 1.
CÁTEDRA O MATERIA
ACCESORIOS: Software Vivado REVISIÓN N°: --
RELACIONADA
DOCENTE:
SISTEMAS DIGITALES EDICIÓN: --
Ing. Pablo Cevallos L. Msc
# ESTUDIANTES/ PRÁCTICA:
Fecha: 5/5/21
ANTHONY BRAVO, BRYAM MONTERO, DANNY CUZCO, BYRON MOROCHO

Resumen— El presente informe nos muestra el
proceso para desarrollar un código de lenguaje
de descripción de hardware en el software
vivado. Este informe nos da a conocer
diferentes tipos de circuitos combinaciones
básicos en VHDL.
OBJETIVOS
1.1 Objetivo general:
 Diseñ ar y simular circuitos combinaciones
bá sicos en VHDL.
1.2 Objetivos específicos:
 Construir la descripció n de hardware
asociada a los siguientes circuitos
combinacionales.
a) Circuito multiplexor con 2 bits de
selecció n y N-bit inputs (when.. else)
b) Circuito selector con N-bit inputs
(with.. select)
c) FlipFlop tipo D implementado con
có digo concurrente
d) Buffer de 3 estados (bit y multibit)
e) Decodificador (generate)
 Obtener el circuito equivalente a la
descripció n de hardware por medio del
aná lisis RTL.
 Realizar la simulació n de cada circuito
digital.
 Realizar los procedimientos de síntesis e
implementació n de cada circuito digital. En
esta etapa, incluir la configuració n de los
pines I/O para pruebas físicas del circuito
en la tarjeta Nexis 4.
 Cargar las informaciones en la tarjeta Nexis
4 y comprobar el funcionamiento
(Opcional).
INTRODUCCIÓN
VHDL es verdaderamente un lenguaje, por lo que
tiene sus elementos sintá cticos, sus tipos de datos y
1
sus estructuras como cualquier otro tipo de
lenguaje. A partir de lenguajes simples, que ya son
auténticos lenguajes de descripció n de hardware
(HDL), se descubrió el interés que puede tener el
representar los circuitos directamente utilizando
un lenguaje en vez de usar esquemas. Los esquemas
desde el punto de vista humano son má s sencillos
de entender, pero el lenguaje siempre permite una
edició n má s fá cil y rá pida.
COMPETENCIAS Y DESTREZAS
 Construye descripciones de hardware para
circuitos combinacionales básicos
 Identifica las etapas principales en el flujo de
diseño de un circuito digital
 Reconoce las componentes principales del
lenguaje de descripción de hardware VHDL
SUSTENTO TEÓRICO
TIPOS DE DATOS
Cualquier objeto en VHDL debe tener un tipo. Aquí
no existen tipos propios del lenguaje, lo que tiene
son los
mecanismos para poder definir cualquier tipo.
Normalmente al compilar un programa, se cargan
los tipos de datos que se encuentran en una
librería.
TIPOS ESCALARES
Son tipos simples que contienen algú n tipo de
magnitud.
Enteros: Datos cuyo contenido constituye un valor
numérico entero. Se definen con la palabra range.
No se dice que es un dato entero, sino que está
comprendido en cierto intervalo especificando los
límites de dicho intervalo con valores enteros.
Reales: Nú meros en punto flotante, definidos
igualmente con la palabra range.
Físicos: Datos que corresponden a magnitudes
físicas. Tienen un valor y unas unidades. Existe un
tipo físico predefinido en VHDL que es time. Este
tipo se utiliza para indicar retrasos y tiene los
submú ltiplos, desde fs femtosegundos hasta horas.
Cualquier dato físico se escribe siempre con su
valor seguido de la unidad: 10 mm, 1 us, 23 ns.
TIPOS COMPUESTOS
Son tipos de datos que está n compuestos por tipos
escalares.
Matrices: Colecció n de elementos del mismo tipo a
los que se accede mediante un índice. Las hay mono
dimensionales o multidimensionales. Pueden estar
enmarcadas en un rango o el índice puede ser libre
teniendo la matriz una dimensió n teó rica infinita.
Registros: Es equivalente al tipo registro o record
de otros lenguajes. Para referirse a un elemento
dentro del registro se utiliza la misma
nomenclatura que en Pascal, es decir, se usa un
punto entre el nombre del registro y el nombre del
campo:
persona.nombre = “Carlos”
OPERADORES
OPERADOR DE CONCATENACIÓN:
& (concatenación). Concatena matrices de manera
que la dimensió n de la matriz resultante es la suma
de las dimensiones de las matrices sobre las que
opera.
Algunos ejemplos:
Abs
Access
After
Alias
All
And
Architecture
Entre otros.
OPERADORES ARITMÉ TICOS:
** (exponencial). Eleva un nú mero a una potencia:
4**2 es 42
abs( ) (valor absoluto). Devuelve el valor absoluto
de su argumento.
2
* (multiplicación). Multiplica dos nú meros de
cualquier tipo numérico.
/ (división). Funciona con cualquier dato numérico.
mod (mó dulo). Calcula el mó dulo de dos nú meros.
rem (resto). Calcula el resto de una divisió n entera.
+ (suma y signo positivo). Indica suma o signo.
- (resta y signo negativo). Indica resta y signo
negativo.
OPERADORES DE DESPLAZAMIENTO:
sll, srl (desplazamiento lógico, a la izquierda o a
la derecha). Desplaza un vector un nú mero de bits
a izquierda o derecha rellenando con ceros los
huecos libres. Ejemplo: dato sll 2, desplaza a la
izquierda dos posiciones al vector dato, es decir, lo
multiplica por 4.
sla, sra (desplazamiento aritmético a la
izquierda o a la derecha). La diferencia con el
anterior es que este desplazamiento conserva el
signo, es decir, conserva el valor que tiene el bit
má s significativo del vector.
rol, ror (rotación a la izquierda o a la derecha).
Es como el desplazamiento, pero los huecos que se
forman son ocupados por los bits que van saliendo.
OPERADORES RELACIONALES:
Devuelven siempre un valor de tipo booleano. Los
tipos con los que pueden operar dependen de la
operació n.
=, /= (igualdad, desigualdad). El primero
devuelve true si los operandos son iguales y false
en caso contrario. El segundo indica desigualdad,
así que funciona al revés. Los operandos
deben ser del mismo tipo.
<, <=, >, >= (menor, mayor) Tienen el significado
habitual. Los tipos de datos que pueden manejar
son escalares o matrices de una sola dimensió n de
tipos discretos.
OPERADORES LÓ GICOS:
Son not, and, nand, or, nor, xor y en el VHDL`93 se
añ adió xnor. Actú an sobre los tipos bit, bit_vector y
boolean. En un vector, las operaciones son bit a bit.
ARQUITECTURA
Architecture nombre_arquitectura of library IEEE;
nombre_entidad is use IEEE.STD_LOGIC_1164.ALL;
[declaraciones]
begin entity sim_multiplexor_p2 is
[sentencias concurrentes] generic (N: integer:=8);
end [architecture] [nombre]; --port()
La arquitectura se inicia mediante la palabra
reservada architecture seguida por el nombre de la
descripció n, la palabra reservada of, el nombre del
circuito y la palabra reservada is. En la parte de
declaraciones se definen los subprogramas
(funciones, procedimientos, etc.), declaraciones de
tipo, declaraciones de constantes, declaraciones de
señ ales, declaraciones de alias, declaraciones de
componentes, etc. Las asignaciones que describen
al circuito se engloban entre un begin y un end
seguido del nombre de la arquitectura.

PROCEDIMIENTO
1- Creamos un nuevo proyecto para nuestra
prá ctica.
2- Declaració n de entradas y salidas.
a- Circuito multiplexor con dos bits de
selecció n y N-bit inputs:

Fuente

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

entity muktiplexor_p2 is
generic (N: integer:=8);
Port ( E0 : in STD_LOGIC_VECTOR (N-1 downto 0);
E1 : in STD_LOGIC_VECTOR (N-1 downto 0);
E2 : in STD_LOGIC_VECTOR (N-1 downto 0);
E3 : in STD_LOGIC_VECTOR (N-1 downto 0);
S : in STD_LOGIC_VECTOR (1 downto 0);
Q : out STD_LOGIC_VECTOR (N-1 downto 0));
end muktiplexor_p2;

architecture Behavioral of muktiplexor_p2 is

begin
Q <= E0 when S="00" else
E1 when S="01" else
E2 when S="10" else
E3 ;

end Behavioral;

Simulació n

3
end sim_multiplexor_p2; Esquema

architecture Behavioral of sim_multiplexor_p2 is

component muktiplexor_p2
Port (E0: in STD_LOGIC_VECTOR (N-1 downto 0);
E1 : in STD_LOGIC_VECTOR (N-1 downto 0);
E2 : in STD_LOGIC_VECTOR (N-1 downto 0);
E3 : in STD_LOGIC_VECTOR (N-1 downto 0);
S : in STD_LOGIC_VECTOR (1 downto 0);
Q : out STD_LOGIC_VECTOR (N-1 downto 0));
end component;
signal E0 : STD_LOGIC_VECTOR (N-1 downto 0):=
(others=>'0'); --se;al de entrada
signal E1 : STD_LOGIC_VECTOR (N-1 downto 0):=
(others=>'0');
signal E2 : STD_LOGIC_VECTOR (N-1 downto 0):=
(others=>'0');
signal E3 : STD_LOGIC_VECTOR (N-1 downto 0):=
(others=>'0');
signal S : STD_LOGIC_VECTOR (1 downto 0):=
(others=>'0');
b- Circuito selector con N-bit inputs (with..
select)
Fuente
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
entity practicaN2_selector is
generic (N: integer:=8);
Port (E1: in STD_LOGIC_VECTOR (N-1 downto 0);
E2 : in STD_LOGIC_VECTOR (N-1 downto 0);
E3 : in STD_LOGIC_VECTOR (N-1 downto 0);
E4 : in STD_LOGIC_VECTOR (N-1 downto 0);
Sel : in STD_LOGIC_VECTOR (1 downto 0);
salida : out STD_LOGIC_VECTOR (N-1 downto 0));
end practicaN2_selector;

signal Q : std_logic_vector(N-1 downto 0):= architecture Behavioral of practicaN2_selector is

(others=>'0'); --se'al de salida
begin begin
UO: muktiplexor_p2
port map ( with sel select
E0 => E0, salida <= E1 when "00",
E1 => E1, E2 when "01",
E2 => E2, E3 when "10",
E3 => E3, E4 when others;
S => S,
Q => Q end Behavioral;
);
Simulació n
process
begin library IEEE;
wait for 100ns; use IEEE.STD_LOGIC_1164.ALL;
E0 <= "00000111"; entity selector_p2_sim is
E1 <= "00100111"; generic (N: integer:=8);
E2 <= "01000111"; -- Port ( );
E3 <= "11110111"; end selector_p2_sim;
S <= "00"; architecture Behavioral of selector_p2_sim is
wait for 100ns; component practicaN2_selector
S <= "01"; Port (E1: in STD_LOGIC_VECTOR (N-1 downto 0);
wait for 100ns; E2 : in STD_LOGIC_VECTOR (N-1 downto 0);
S <= "10"; E3 : in STD_LOGIC_VECTOR (N-1 downto 0);
wait for 100ns; E4 : in STD_LOGIC_VECTOR (N-1 downto 0);
S <= "11"; Sel : in STD_LOGIC_VECTOR (1 downto 0);
wait for 100ns; salida : out STD_LOGIC_VECTOR (N-1 downto 0));
wait; end component;
end process; signal E1 : STD_LOGIC_VECTOR (N-1 downto 0):=
end Behavioral; (others=>'0'); --se;al de entrada
signal E2 : STD_LOGIC_VECTOR (N-1 downto 0):=
(others=>'0');
signal E3 : STD_LOGIC_VECTOR (N-1 downto 0):=
(others=>'0');

4
 signal E4 : STD_LOGIC_VECTOR (N-1 downto 0):= Fuente
(others=>'0'); library IEEE;
signal Sel : STD_LOGIC_VECTOR (1 downto 0):= use IEEE.STD_LOGIC_1164.ALL;
(others=>'0');
entity FFtipoD_p2 is
signal salida : std_logic_vector(N-1 downto 0):= generic (N: integer:=8);
(others=>'0'); --se'al de salida Port ( IN_D : in std_logic;
begin CLK : in STD_LOGIC;
UO: practicaN2_selector Rst: in std_logic;
port map ( out_Q : out std_logic;
E1 => E1, out_Q2 : out std_logic);
E2 => E2,
E3 => E3, end FFtipoD_p2;
E4 => E4,
Sel => Sel, architecture Behavioral of FFtipoD_p2 is
salida => salida); begin
out_Q <= ‘0’ when Rst=’1’ else
process IN_D when clk=’1’;
begin
wait for 100ns; end Behavioral;
E1 <= "00000111";
E2 <= "00100111";
Simulació n
E3 <= "01000111";
E4 <= "11110111"; library IEEE;
Sel <= "11"; use IEEE.STD_LOGIC_1164.ALL;
wait for 100ns;
Sel <= "01"; entity sim_FF is
wait for 100ns;
Sel <= "10"; -- Port ( );
wait for 100ns; end sim_FF;
Sel <= "11";
wait for 100ns; architecture Behavioral of sim_FF is
wait; component FFtipoD_p2
end process; Port ( IN_D : in std_logic;
CLK : in STD_LOGIC;
end Behavioral; rst: in std_logic;
out_Q : out std_logic;
out_Q2 : out std_logic);
Esquema
end component;
signal IN_D : std_logic; --se;al de entrada
signal CLK : STD_LOGIC;
signal out_Q : std_logic; -- señal de salida
signal out_Q2 : std_logic;
signal rst : std_logic;

constant CLK_period : time := 10ms;

begin

UO:FFtipoD_p2

port map ( IN_D => IN_D,

CLK => CLK,
out_Q => out_Q,
out_Q2 => out_Q2,
rst => rst);
c- FlipFlop tipo D implementado con có digo
concurrente
5
 CLK_process: process Simulació n
begin library IEEE;
CLK <= '0'; use IEEE.STD_LOGIC_1164.ALL;
wait for CLK_period/2;
CLK<= '1'; entity sim_buffer_p2 is
wait for CLK_period/2; -- Port ( );
end process; end sim_buffer_p2;

stim_proc: process architecture Behavioral of sim_buffer_p2 is

begin component buffer_p2
wait for 100ns; Port ( entrada : in STD_LOGIC;
wait for CLK_period*10; enable : in STD_LOGIC;
IN_D <= '1'; salida : out STD_LOGIC);
wait for 100ns; end component;
IN_D <= '0'; signal entrada : STD_LOGIC;
wait for 100ns; signal enable : STD_LOGIC;
IN_D <= '1'; signal salida : STD_LOGIC;
wait for 100ns;
IN_D <= '1'; begin
UO: buffer_p2
end process; port map(
end Behavioral; entrada=>entrada,
Esquema enable=> enable,
salida=>salida
);
process
begin
wait for 100ns;
entrada <= '0';
entrada <= '1';
entrada <= '1';
enable <= '1';
d- Buffer de 3 estados (bit y multibit) wait for 100ns;
Fuente enable <= '0';
library IEEE; wait for 100ns;
use IEEE.STD_LOGIC_1164.ALL; wait;
end process;
entity buffer_p2 is end Behavioral;
Port ( entrada : in STD_LOGIC;
Esquema
enable : in STD_LOGIC;
salida : out STD_LOGIC);
end buffer_p2;

architecture Behavioral of buffer_p2 is

begin
process (enable, entrada) e- Decodificador (generate)
begin Fuente
if (enable='1') then library IEEE;
salida <= entrada; use IEEE.STD_LOGIC_1164.ALL;
else entity dec_p2 is
salida <= 'Z'; Port ( in_AB : in std_logic_vector(1 downto 0);
end if; enable : in STD_LOGIC;
end process; CLK : in STD_LOGIC;
abcd : out STD_LOGIC_VECTOR (3 downto 0));
end Behavioral;

6
 end dec_p2; process
begin
architecture Behavioral of dec_p2 is wait for 100ns;
in_AB <= "01";
begin in_AB <= "11";
in_AB <= "10";
process(CLK) in_AB <= "00";
begin enable <= '1';
if ( CLK'event and CLK ='1') then wait for 100ns;
if ( enable = '1') then enable <= '0';
abcd <= "0000"; wait for 100ns;
else wait;
case in_AB is end process;
when "00" => abcd <= "0001"; end Behavioral;
when "01" => abcd <= "0010"; Esquema
when "10" => abcd <= "0100";
when "11" => abcd <= "1000";
when others => abcd <= "0000";
end case;
end if;
end if;
end process;
end Behavioral;
REGISTRO DE RESULTADOS
Simulació n
a) Circuito multiplexor con 2 bits de selecció n y N-
library IEEE; bit inputs (when.. else)
use IEEE.STD_LOGIC_1164.ALL; Simulació n
entity sim_dec_p2 is Tabla de datos
-- Port ( );
E0 E1 E2 E3 S Q
end sim_dec_p2;
1 0 0 0 00 E0
0 1 0 0 01 E1
architecture Behavioral of sim_dec_p2 is
component dec_p2 0 0 1 0 10 E2
Port ( in_AB : in std_logic_vector(1 downto 0); 0 0 0 1 11 E3
enable : in STD_LOGIC;
CLK : in STD_LOGIC; b) Circuito selector con N-bit inputs (with.. select)
abcd : out STD_LOGIC_VECTOR (3 downto 0)); Simulació n
end component;
signal in_AB : std_logic_vector(1 downto 0); Tabla de datos
signal enable :STD_LOGIC; E1 E2 E3 E4 sel salida
signal CLK : STD_LOGIC; A6 65 E7 AD 00 A6
signal abcd : STD_LOGIC_VECTOR (3 downto 0); A6 65 E7 AD 01 65
begin A6 65 E7 AD 10 E7
UO: dec_p2 A6 65 E7 AD 11 AD
port map(
in_AB=>in_AB, c) FlipFlop tipo D implementado con có digo
CLK=> CLK, concurrente
abcd => abcd, Simulació n
enable => enable
); Tabla de datos
IN_D CLK Q
1 TPP 0
1 TPP 1

d) Buffer de 3 estados (bit y multibit)

Simulació n

7
Tabla de datos
enabl entrad salida
e a
65h 1 62h
0h 0 Zz
62h 0 Zz
0h 1 0h

e) Decodificador (generate)
Simulació n

Tabla de datos
In_AB abcd
000 00000001
001 00000010
010 00000100
011 00001000
100 00010000
101 00100000
110 01000000

8
CONCLUSIÓN.

BIBLIOGRAFÍA.

Solís-Sánchez, A., Hernández-Chiñas, U., Navarro-Ocaña, A., De la Mora, J., Xicohtencatl-Cortes, J. and
Eslava-Campos, C., n.d. Genetic characterization of ØVC8 lytic phage for Vibrio cholerae O1.

Solís-Sánchez, A., Hernández-Chiñas, U., Navarro-Ocaña, A., De la Mora, J., Xicohtencatl-Cortes, J. and
Eslava-Campos, C., n.d. Genetic characterization of ØVC8 lytic phage for Vibrio cholerae O1.

9
10
