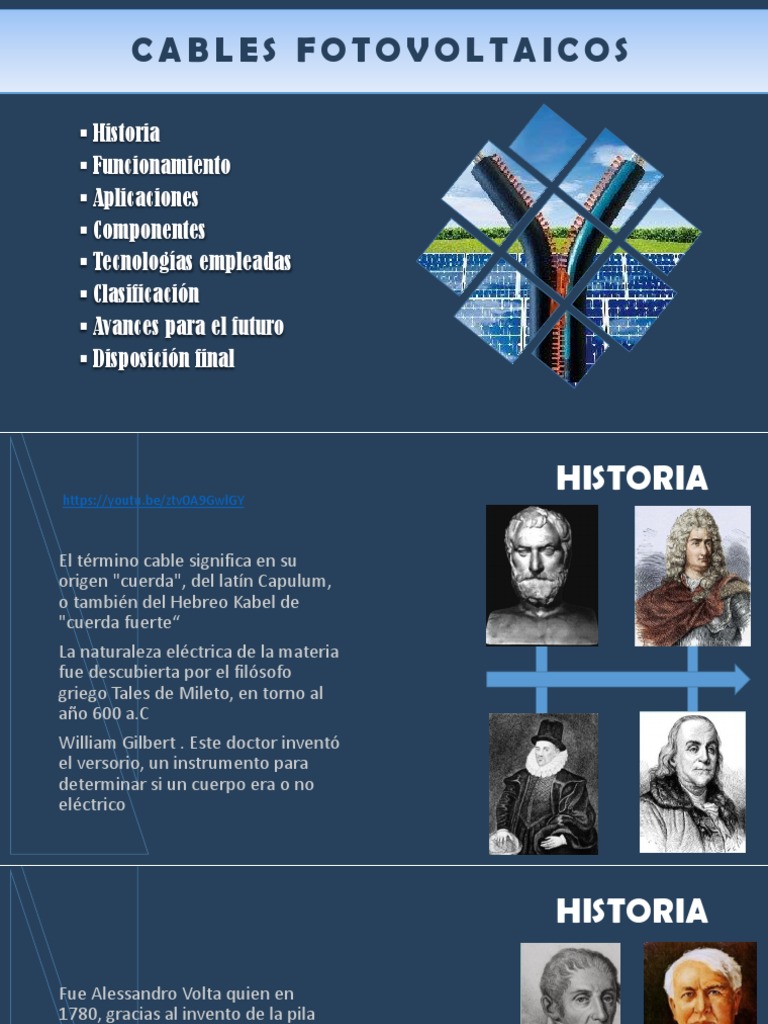

CABLES FOTOVOLTAICOS

 Historia
 Funcionamiento
 Aplicaciones
 Componentes
 Tecnologías empleadas
 Clasificación
 Avances para el futuro
 Disposición final
https://youtu.be/ztv0A9GwlGY
HISTORIA

El término cable significa en su

origen "cuerda", del latín Capulum,
o también del Hebreo Kabel de
"cuerda fuerte“
La naturaleza eléctrica de la materia
fue descubierta por el filósofo
griego Tales de Mileto, en torno al
año 600 a.C
William Gilbert . Este doctor inventó
el versorio, un instrumento para
determinar si un cuerpo era o no
eléctrico
 HISTORIA

Fue Alessandro Volta quien en

1780, gracias al invento de la pila
eléctrica, descubrió que se
necesitaban metales conductores.
Thomas Alva Edison y la bombilla,
entre otros muchos inventos en los
que era indispensable la
electricidad
Samuel Morse creador del telégrafo
- código morse
 FUNCIONAMIENTO

https://ingemecanica.com/tutorialsemanal/tutorialn192.html
FUNCIONAMIENTO
Se trata de cables especialmente indicados para la
conexión entre paneles fotovoltaicos, y desde los
paneles al inversor de corriente continua a
alterna. Gracias al diseño de sus materiales y a su
cubierta especialmente resistente a la radiación
solar, así como a las temperaturas extremas,
pueden ser instalados a la intemperie en plenas
garantías.
• CABLES DE ALTO RENDIMIENTO DISEÑADOS PARA INSTALACIONES SOLARES.

• CABLES SOLARES PARA INSTALACIÓN DESDE EL PANEL FOTOVOLTAICO AL CONCENTRADOR (O STRINGBOX)CABLES

DE MEDIA TENSIÓN Y CABLES DE ALUMINIO PARA HUERTAS SOLARES:

• CABLES AUXILIARES PARA INSTALACIÓN EN HUERTAS SOLARES

• CABLES FOTOVOLTAICOS PARA INSTALACIONES SOLARES DOMÉSTICAS

https://www.youtube.com/watch?v=X8Qtdpxifqk
 https://www.youtube.com/watch?v=eIu-
AIgRFYQ&list=PLlLOVDFCbRnlz1TDxsb8YStOdEL25Exci&index=37
 https://youtu.be/dDbaJQBdpbc?t=35 APLICACIONES
SECTOR DE APLICACIONES
• COMUNICACIÓN
• ESPECIALIZAODOS CONSTRUCCION
• ENERGETICO
• INDUSTRIAL http://repository.unipiloto.edu.co/bitstream/handle/20.500.12277/5108/TFG%20GP1
12%20FLORICULTURA%20%282%29.pdf?sequence=8&isAllowed=y

CANALIZACION
METODOS ENTERRAD O AIRE
LIBRE
APLICACIONES
COMPONENTES
Los cables son elementos necesarios para la realización y puesta en
marcha de una instalación solar fotovoltaica, ya que permiten la conexión
de todos los elementos de la misma.
La gama de cables en el mercado es muy amplia, por lo que es
fundamental conocer las características técnicas de cada dispositivo que
forme parte del sistema solar para la correcta elección de su cableado ya
que existe una amplia gama que se distingue por el diámetro, la flexibilidad,
la resistencia térmica y el número de filamentos. Además, cada cable es
capaz de soportar una temperatura máxima y mínima diferente. Además, la
correcta elección del cableado para un sistema es esencial para garantizar
la durabilidad del mismo.
COMPONENTES
Un cable eléctrico está compuesto por un
conductor, que canaliza el flujo eléctrico, y un
aislamiento que contiene este flujo eléctrico en el
conductor.

Además, pueden incorporar otros elementos auxiliares

que garanticen su longevidad.
COMPONENTES
EL CONDUCTOR DEL CABLE

Es por donde se transmite realmente la corriente

eléctrica, siendo el cobre el material más utilizado
generalmente. En algunos casos también se usan
conductores de aluminio, pese a que este metal sea un
60% peor conductor que el cobre (a igual sección tiene
más pérdidas por efecto Joule). En la práctica, el
aluminio se utiliza casi exclusivamente para cables de
transmisión de potencia en redes de distribución
eléctrica (compañías eléctricas).
COMPONENTES
EL AISLAMIENTO DEL CABLE

El aislamiento es la capa de polímero, plástico o

elastómero que rodea al conductor y que lo aísla de
contactos externos.
COMPONENTES
LAS PROTECCIONES METÁLICAS DEL CABLE

En algunos casos los cables pueden tener protecciones

metálicas. Las protecciones metálicas eléctricas
(PANTALLAS) se aplican para aislar las señales que
pasan por el interior del cable de posibles interferencias
externas. Las protecciones mecánicas (ARMADURAS)
protegen el cable de posibles agresiones externas:
animales, golpes, etc.
COMPONENTES
LA CUBIERTA EXTERIOR DEL CABLE

En casi todos los casos los cables llevan una cubierta

de recubrimiento exterior. Su función es eminentemente
de protección. Por lo general son de material polimérico
y deben escogerse en consonancia con la naturaleza
del material de aislamiento.
 TECNOLOGÍA
El cable fotovoltaico, también conocido como cable PV, es un cable de un
solo conductor utilizado para conectar los paneles de un sistema de energía
eléctrica fotovoltaica. Los sistemas PV, o paneles solares, son sistemas de
producción de energía eléctrica que captan la luz solar para producir
electricidad a través de un proceso de conversión de energía.
La electricidad se produce en el panel y el cableado es necesario para
llevar la energía eléctrica a una caja combinadora o punto de
almacenamiento. El cable fotovoltaico es un tipo específico de cable creado
para este tipo de aplicaciones.
 TECNOLOGÍA
Independientemente de su tamaño, las instalaciones fotovoltaicas requieren
cables de alta calidad que proporcionen excelentes propiedades mecánicas,
una buena resistencia a la radiación solar y las máximas prestaciones frente
al agua. Es fundamental que la manejabilidad de estos cables sea
excelente, gracias a su flexibilidad adicional.

En los proyectos solares vale la pena invertir en material duradero y de alta

calidad.
 TECNOLOGÍA
Los cables solares han de ser diseñados para soportar condiciones
ambientales duras como la abrasión de la arena, la lluvia, la exposición
prolongada al ozono y la estanqueidad. También ser resistentes al fuego y
libres de halógenos. Así mismo, los cables fotovoltaicos pudieran tener
protección anti roedores y anti termitas.

Comúnmente se recomienda en una instalación solar que en la sección de

cable entre los paneles y el controlador sea de 6 mm, la sección de cable
entre el controlador y las baterías de 10 o 16 mm y entre las baterías y el
inversor sea de 50 mm.
CLASIFICACIÓN
En el sector fotovoltaico, la gama de cables se puede dividir en dos
grupos: cable unifilar, el cual, está compuesto en su interior por un conjunto
de filamentos flexibles y cable vulcanizado, que en su interior se agrupa un
conjunto de cables unifilares y que incluye también a los cables de tipo
sumergido que se caracterizan por estar preparados para trabajar debajo
del agua.
El cable unifilar y el cable vulcanizado se destinan principalmente a usos en
sistemas solares fotovoltaicos y el cable sumergido es el más usado para
sistemas de bombeo, en los que es posible que se produzca un contacto
entre el cableado y el agua.
CLASIFICACIÓN
El cable unifilar es el tipo de cable que se utiliza en instalaciones solares
fotovoltaicas como cable de transporte de la corriente desde los módulos
solares hasta el controlador de carga o repartidor de corriente, si hay más
paneles solares. Por este motivo, cuando hay más de un panel solar es
recomendable que opte por este tipo de cable, ya que un cable de una
sección inferior puede llegar a calentarse en días de producción solar.
El cable unifilar tiene un aislamiento de goma y un gran número de
filamentos en su interior que permiten la comunicación entre los dispositivos
conectados.
 AVANCES
“Quantum Coaxial Cables” for Solar Energy Harvesting
Yong Zhang,*, † Lin-Wang Wang,‡ and Angelo Mascarenhas†
Materials Science Center, National Renewable Energy Laboratory,
1617 Cole BouleVard, Golden, Colorado 80401, and Computational Research
DiVision, Lawrence Berkeley National Laboratory, Berkeley, California 94720

Un cable coaxial convencional es un cable de dos conductores que consta de un

conductor de alambre central rodeado simétricamente por un conductor trenzado
con un espaciador aislante en el medio, como se muestra en la Figura a.
La trenza sirve como un canal de retorno para la corriente eléctrica que corre en el
núcleo o permite que los "agujeros" (en el lenguaje de la física de
semiconductores) fluyan en la dirección opuesta. Demostraremos que es posible
diseñar un nanoalambre semiconductor núcleo-capa, como se muestra, por
ejemplo, en la Figura b, de manera que las funciones de onda del electrón y del
espaciador estén confinadas naturalmente en la región del núcleo y capa,
respectivamente, sin siquiera tener que introducir una barrera, capa (el espaciador)
en el medio.
 AVANCES
Dichos "cables coaxiales cuánticos", además de su capacidad única de inducir una
separación de carga eficiente, pueden remediar las principales deficiencias del
material para las aplicaciones mencionadas anteriormente en la captación de
energía solar. Específicamente, el nano-alambre núcleo-capa propuesto puede
ofrecer materiales con una estructura de banda optimizada y una estabilidad
mucho mejor para la división del flujo, proporcionar reemplazos para los
sensibilizadores generalmente menos estables; espaciador sin moléculas con
sensibilizadores de estado sólido y también extender en gran medida la cobertura
del espectro solar, y (minimizar la pérdida de recombinación radiativa en la célula
solar convencional y cubrir casi todo el espectro solar utilizable en un solo sistema
ternario (por ejemplo, de <0,5 eV a> 3,0 eV con GaN-GaP).
La flexibilidad de adaptar las propiedades del material para abordar el desafío
específico de cada aplicación individual los convierte en materiales muy
prometedores para permitir que estas tecnologías alcancen su máximo potencial.
 AVANCES

Vistas en sección transversal de distribuciones de carga del estado del electrón CBM
(cian) y el estado del agujero VBM (verde) en nanocables núcleo-capa: (a) GaN
(núcleo) -GaP (capa); (b) GaP (núcleo) -GaN (caparazón). Los códigos de color de los
átomos son los mismos que en la Figura b.

Además, podrían ser muy útiles para otras

aplicaciones relacionadas con la energía Vistas en sección transversal de distribuciones de carga integradas durante el
solar, por ejemplo, termoelectricidad y período del cable para un nanoalambre núcleo-capa de GaN-GaP. La escala de
cada cuadro es de 7,70 nm (ancho) 6,67 nm (alto).
células fotocatalíticas para la purificación de
agua y aire.
 AVANCES
Cable fotovoltaico de alta eficiencia conectado y separado de un sustrato
mediante un campo magnético **
Hao Sun, Zhibin Yang, Xuli Chen, Longbin Qiu, Xiao You, Peining Chen y Huisheng Peng *

El cable fotovoltaico con respuesta magnética y alta eficiencia se realizó diseñando

y sintetizando una serie de materiales nanoestructurados que incluyen nanotubos
de carbono (CNT), nanopartículas superparamagnéticas y nanotubos de TiO2.
Recientemente, se hicieron algunos intentos para explorar las células solares en un
formato de alambre que mostró ventajas únicas, como un peso ligero en
comparación con la estructura plana convencional. Los alambres también se
pueden entrelazar. Estos cables fotovoltaicos arrojan luz sobre el desarrollo de
equipos electrónicos portátiles. Las células solares en forma de alambre también
sufren de una energía mucho menor de eficiencias de conversión que sus
contrapartes planas.
 AVANCES
Las células solares en forma de alambre también sufren de una energía mucho
menor de eficiencias de conversión que sus contrapartes planas. Las propiedades
superparamagnéticas de muchos óxidos metálicos y nanopartículas metálicas se
han estudiado ampliamente en los últimos años y representan candidatos ideales
para cumplir con este requisito. Aquí, hemos desarrollado una nueva familia de
alambres fotovoltaicos sensibilizados con colorante donde se incorporan óxido de
metal superparamagnético y nanopartículas de metal en electrodos. Estos cables
fotovoltaicos se pueden unir fácilmente a un sustrato mediante un campo
magnético durante su uso y luego se pueden retirar del sustrato después de su uso.
Estos nuevos alambres fotovoltaicos también han exhibido una eficiencia récord de
conversión de energía del 8.03% en dispositivos con forma de alambre. Las ventajas
combinadas de tales células solares en forma de alambre son prometedoras para
diversas aplicaciones electrónicas portátiles y portátiles.
 AVANCES
Las propiedades superparamagnéticas de muchos óxidos metálicos y
nanopartículas metálicas se han estudiado ampliamente en los últimos años y
representan candidatos ideales para cumplir con este requisito. Aquí, hemos
desarrollado una nueva familia de alambres fotovoltaicos donde se incorporan
óxido de metal superparamagnético y nanopartículas metálicas en electrodos.
Estos cables fotovoltaicos se pueden unir fácilmente a un sustrato mediante un
campo magnético durante su uso y luego se pueden retirar del sustrato después de
su uso. Estos nuevos alambres fotovoltaicos también han exhibido una eficiencia
récord de conversión de energía del 8.03% en dispositivos con forma de alambre.
Las ventajas combinadas de tales células solares en forma de alambre son
prometedoras para diversas aplicaciones electrónicas portátiles y portátiles.
 AVANCES
La figura a) muestra esquemáticamente la
estructura de un cable fotovoltaico típico donde
una fibra compuesta de CNT que incorpora nano
partículas súper paramagnéticas se recubrió en
su superficie con un cable de Titanio
desarrollado con nanotubos de TiO2.
Aquí la fibra compuesta sirvió como
contraelectrodo, mientras que el alambre de Ti
modificado funcionó como electrodo de trabajo.

Cable fotovoltaico con espiral TiO2 modificado con nanotubos alambre de titanio que sirve como
electrodo de trabajo y Fe 3 O 4 / CNT
Fibra compuesta que funciona como contra electrodo en conjunto.
a) Ilustración esquemática.
b) b) Imagen SEM.
c) c) Mayor aumento de (b).
DISPOSICION FINAL
Gestión Integral de Residuos de Cables:
• Evaluación de contenido de cobre y/o aluminio de cables, con el objetivo de
obtener el mejor rendimiento de los metales contenidos.
• Valorización integral de rechazos de producción.
• Gestión de Logística: Carga, retiro y transporte de residuos de cable desde el
domicilio del generador a nuestra planta.
• Corte y Triturado de Cables: La obtención de una granulometría adecuada en las
primeras etapas del proceso mecánico, libera con efectividad el metal de la
aislación de los cables, logrando así un alto grado de pureza y reducidas perdidas
de material.
• Separación de los Filamentos de Cobre del Plástico
DISPOSICION FINAL
• Recupero de Metales: Los filamentos de Cobre y Aluminio son enviados, como
materias primas a Plantas Procesadoras para la obtención de productos
elaborados y semi elaborados
• Recupero de Plásticos: De acuerdo a su calidad, el plástico es enviado a plantas de
tratamiento para su reciclado, transformándolo en materia prima lista para su
reutilización.
• Servicio de Procesamiento de Cables: Almacenamiento del cobre y/o aluminio y
reciclaje del mismo.
• Procesamiento de cable bajo pedido asegurando la mayor eficiencia en el
aprovechamiento del metal. Obtención de filamentos de cobre y aluminio,
diferenciando distintas granulometrías. Nos especializamos en calidades
especiales y producción bajo pedido.
DISPOSICION FINAL
Maquina de separación del cobre:

• https://youtu.be/b9XzbBLAKco

• https://youtu.be/e_U_zwUEZ6A
REFERENCIAS
• https://www.youtube.com/watch?v=hVpQRukPrHY
• https://www.youtube.com/watch?v=X1_rxqwDSo0
• https://www.youtube.com/watch?v=jErbnUccC64
• https://www.youtube.com/watch?v=qnif4A4qh4w
• https://www.youtube.com/watch?v=oTSL2gu6uIw
• https://masvoltaje.com/blog/tipos-de-cables-electricos-que-existen-n12
• https://www.vivintsolar.com/es/centro-de-aprendizaje/historia-de-la-energia-solar
• https://www.google.com/search?safe=active&rlz=1C1CHBF_esCO918CO918&sxsrf=ALeKk03KR3sf4O5S3QZN
WWEStw1qH_YV0w:1614233163625&source=univ&tbm=isch&q=propiedades+de+materiales+de+cables+fo
tovoltaicos&sa=X&ved=2ahUKEwjOsbWSr4TvAhVFSTABHc39A1EQjJkEegQIARAB&biw=1280&bih=521
• https://www.hgingenieria.com.co/como-debe-ser-el-cable-utilizado-para-las-instalaciones-de-energia-solar-
fotovoltaica/
• https://issuu.com/cepymearagon/docs/2013-fprl-02
• https://youtu.be/dDbaJQBdpbc?t=35 Video proyectado
• https://www.hgingenieria.com.co/como-debe-ser-el-cable-utilizado-para-las-instalaciones-de-energia-solar-
fotovoltaica/
