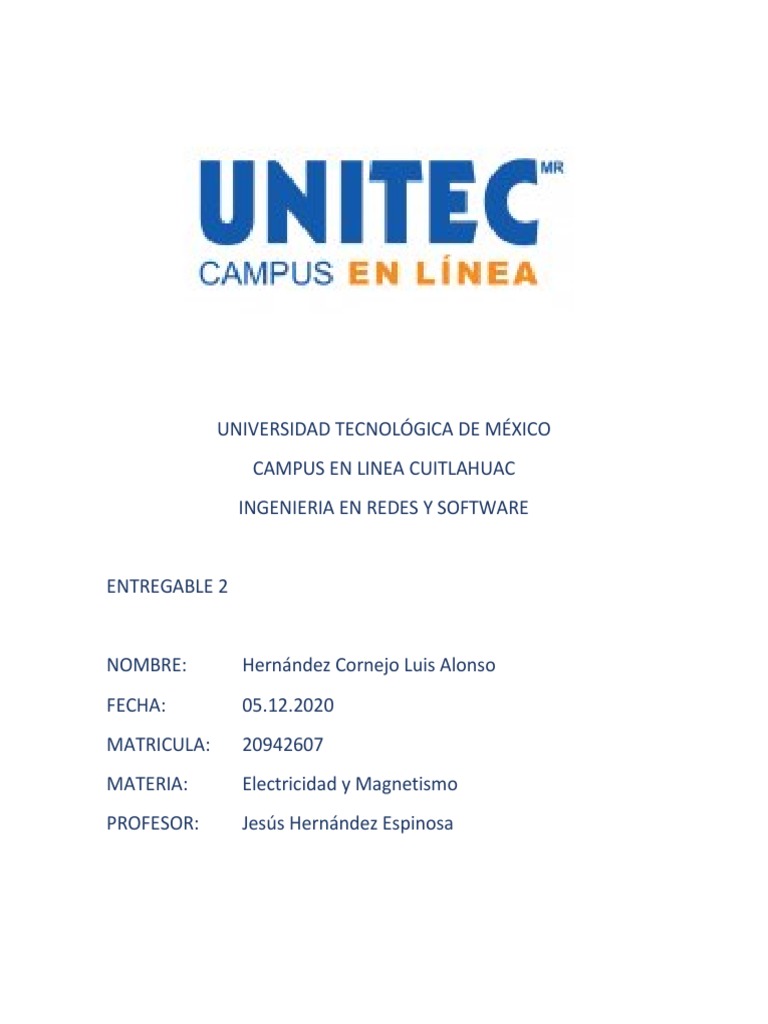

UNIVERSIDAD TECNOLÓGICA DE MÉXICO

CAMPUS EN LINEA CUITLAHUAC

INGENIERIA EN REDES Y SOFTWARE

ENTREGABLE 2

NOMBRE: Hernández Cornejo Luis Alonso

FECHA: 05.12.2020
MATRICULA: 20942607
MATERIA: Electricidad y Magnetismo
PROFESOR: Jesús Hernández Espinosa
Entregable 2
El objetivo del entregable 2, es comprender al campo magnético como fuerza, flujo
y sus diferentes efectos, que va desde la parte conceptual y aplicaciones mediante
resolución de problemas. Por lo que esta actividad comprende dos fases.
Las dos fases se integran en un solo documento en formato PDF, ya que de lo
contrario no se considerará para evaluación.

Fase 1
Después de haber revisado los materiales e investigado sobre el tema, realiza una
investigación sobre algún aparato electrodoméstico o maquinaria en donde
describas su funcionamiento y la influencia de los campos magnéticos o fuerza
magnética; con la estructura de un ensayo.

Fase 2
Problemario

Instrucciones:
 La resolución debe mostrar el desarrollo de cada problema.
 Puedes escanear el documento para que se facilite mostrar el desarrollo, si
insertas imágenes deberán ser claras y nítidas
ENSAYO SOBRE FUERZA MAGNETICA
INTRODUCCION
Hace ya más de 200 años que los griegos sabían que cierto mineral (llamado ahora
magnetita) tenía la propiedad de atraer piezas de hierro, y existen referencias
escritas del uso de imanes en la navegación que datan del siglo XII.
En 1269, Pierre de Maricourt descubrió que si una aguja se deja libremente en
distintas posiciones sobre un imán natural esférico, se orienta a lo largo de líneas
que, rodeando el imán, pasan por puntos situados en extremos opuestos de la
esfera, estos puntos fueron llamados polos del imán.
Aunque las cargas eléctricas y los polos magnéticos son semejantes en muchos
aspectos, hay una diferencia importante: los polos magnéticos siempre se
presentan por parejas. Si se rompe un imán por la mitad, aparecen polos iguales y
opuestos a cada lado del punto de rotura; es decir, aparecen dos imanes, cada uno
con un polo norte y un polo sur, donde los polos opuestos se atraen y los polos
iguales se repelen.
DESARROLLO
Cuando se habla de materiales magnéticos, normalmente la referencia es a
sustancias que son fuertemente atraídas por imanes o campos magnéticos, las
sustancias de este tipo se denominan ferromagnéticas o ferrimagnéticas.
Una aplicación muy vista de la fuerza magnética la podemos ver en los imanes
hidráulicos de las plantas de reciclaje, donde estos permiten separa rápida y
fácilmente el hierro y el acero de los residuos de concreto para su posterior reciclaje.
Otro de los elementos con los que todos estamos familiarizados con respecto a la
fuerza magnética es la brújula cuyo funcionamiento es el siguiente: si una pieza
magnética se suspende por medio de hilos, por sí misma se alineará de tal forma
que siempre apunte al norte magnético de la tierra. Ésta fue la primera versión de
una brújula a la que después seguiría la construida con un imán artificial suspendido
por una cuerda. La brújula moderna toma la forma de una aguja de acero
magnetizada en equilibrio sobre un pivote de joyería y con libertad para girar
horizontalmente, el extremo de la aguja de la brújula que apunta hacia el norte se
denomina polo orientado al norte.
En el sector de la alimentación de manera similar como en las líneas de ensamble
automotriz se aplica el uso de la fuerza magnética por ejemplo:
Parrillas magnéticas: Estos imanes del sector de la alimentación se emplean para
depurar cualquier tipo de partícula que pueda haber en los alimentos de naturaleza
granulada o polvorienta, como pueden ser, por ejemplo, harinas y arroces. Así,
estas parrillas magnéticas pueden situarse en diferentes partes de la cadena de
producción en función de lo que se busque; si bien normalmente estos imanes del
sector de la alimentación se localizan a la entrada de tuberías, canales o tolvas
eliminado el material férreo que pudiese haber.
Placa especial P.E.F.: Este tipo de imán especial es empleado ampliamente en el
campo de la alimentación. Se sitúa generalmente sobre una cinta transportadora o
sobre canales inclinados para actuar mejor sobre los diferentes productos. Además,
este dispositivo está hecho con imanes de ferrita de grandes dimensiones que
producen un amplio campo magnético de gran fuerza. Estas placas especiales
P.E.F. se utilizan sobre todo en la protección de molinos, de hileras y de cualquier
tipo de maquinaria.
Otro de los usos de la fuerza magnética tiene su campo de aplicación en la medicina,
todos de alguna u otra manera hemos escuchado mencionar el término “Resonancia
magnética”. La resonancia magnética (RM) es una técnica de imágenes médicas
que utiliza un campo magnético y ondas de radio generadas por computadora para
crear imágenes detalladas de los órganos y tejidos del cuerpo. La mayoría de las
máquinas de RM son grandes imanes con forma de tubo. Cuando te recuestas
dentro de una máquina de RM, el campo magnético realinea temporalmente las
moléculas de agua en tu cuerpo. Las ondas de radio hacen que los átomos
alineados produzcan señales muy débiles, que se usan para crear imágenes
transversales de RM, como si fuesen rebanadas de pan. La máquina de RM también
puede producir imágenes en 3D que se pueden ver desde diferentes ángulos.
El sector electrónico es uno de los más crecientes en los últimos años, gracias al
cambio que hemos vivido de analógico al digital. La forma de recibir la señal, los
cables, los métodos de grabación y almacenamiento de datos, la conexión a
Internet, entre otras, han impulsado el incremento de los beneficios para esta
industria. En ocasiones, no somos conscientes de estar rodeados de imanes, y
muchos menos de que estos estén instalados en un gran número de dispositivos
electrónicos como: pantallas, altavoces, electrodomésticos, memorias de
almacenamiento…
El auge de la tecnología provoca un crecimiento considerable en la venta de
productos magnéticos. Algunos de los usos más interesantes para el sector son la
lectura de datos, que como podemos encontrar en los discos duros o en el sistema
de banda magnética de nuestras tarjetas bancarias. Pero también para el
accionamiento de elementos como un altavoz, donde el imán transforma la señal
magnética en señal acústica.
La ventaja de utilizar los imanes como elementos de obtención de señal, es que
estos no son afectados con la mayoría de sus entornos, donde pueden encontrarse
con polvo, humedad, golpes o temperaturas extremas.
Un ejemplo más del uso de la fuerza magnético son los trenes conocidos como
“MAGLEV”. El término ‘maglev’ procede de abreviar la expresión ‘magnetic
levitation’ y designa a un tipo de transporte que no tiene contacto con ninguna
superficie, pues está sustentado en un campo de gravitación magnética, que sirve
también para propulsar el vehículo. Actualmente existen algunos de estos trenes
repartidas por el mundo y están previstos nuevos proyectos. Uno de los más
impresionantes será la línea comercial entre las ciudades japonesas de Tokio y
Nagoya, que se espera que circule a 500 kilómetros por hora.
La tecnología de levitación magnética se caracteriza por prescindir del contacto
físico entre el tren y la vía por la que circula. La fricción sólo se produce con el aire,
por lo que se minimiza al máximo, una ventaja que se trata de mejorar dotando a
los transportes de la forma más aerodinámica posible. La suspensión en el aire se
alcanza mediante un juego de fuerzas magnéticas, en el que el tren se mueve sobre
un raíl de acero gracias a los electroimanes que tiene adosados en la parte inferior.
El método se denomina suspensión electromagnética y requiere que el tren siempre
se encuentre a la misma distancia del raíl, aproximadamente unos 15 milímetros,
para evitar desestabilizar el campo gravitatorio, una incidencia que previenen los
sistemas de control electrónico. Los maglev que circulan a bajas velocidades
pueden utilizar otra tecnología, llamada suspensión electrodinámica, que se basa
en las fuerzas de atracción y repulsión que generan tanto el vehículo como los
raíles.
Los maglev pueden viajar a altas velocidades durante más tiempo que un tren
convencional, siendo capaces de acelerar y decelerar más rápido. Y lo hacen de
forma silenciosa. Una de las ventajas de este transporte para las ciudades es el
poco ruido que hace, al evitar la fricción con las vías. También son más fáciles de
mantener porque sólo es necesario tener a punto la electrónica, mientras que en un
ferrocarril de hoy en día hay que cuidar la mecánica.
Sin embargo, requieren infraestructuras totalmente nuevas. No sirven las de los
trenes convencionales y las instalaciones son caras. El consumo energético, una
vez que el vehículo está circulando, también es alto, aunque la mayor parte de la
energía se emplea para vencer la resistencia del aire y no para la suspensión. Esto
hace que no sean aptos para el transporte de mercancías, ya que pesarían
demasiado.
Fase 2
Resolución de problemario:
Instrucciones:
 La resolución debe mostrar el desarrollo de cada problema.
 Puedes escanear el documento para que se facilite mostrar el desarrollo.

1. En una placa circular de 3 cm de radio existe una densidad de flujo magnético

de 2 Teslas. Determina el flujo magnético a través de la placa.
Se hace la conversión a metros

 1 
r  3cm   0.03m
 1000 

B  2T
Calcular el área

A  r 2   0.03m   A  0.00282m2
2

Calculo de la densidad de flujo

  BA
 wb 
  2 2 

0.00282m 2 
 m 
R: 0.00565Wb

2. En una placa rectangular con medidas de 1 cm de ancho por 2 cm de largo,

con una densidad de flujo magnético de 1.5 T. Determina el flujo magnético.

 Wb 
Se hace la conversión a metros del área y se debe considerar que un Tesla=  2 
m 

A  0.0002m2
B  1.5T
Calculo de la densidad de flujo
  BA

  1.5
wb 
2 

0.0002m 2 
 m 

R: 0.0003Wb
 3. Un protón con una carga de 1.6 x1019 C se mueve perpendicularmente en un
m
campo magnético cuya inducción es de 0.3 T, con una velocidad de 5 x105
s
Determina la fuerza en el protón.
Organizar los datos

q  1.6 x10 19

B  0.3T
m
v  5 x10 2
s
Usamos la fórmula
F  qvB

 
 m
F  1.6 x10 19  5 x105 0.3T 
 s

R: 2.4 x1014 N
m
4. Una carga de 7C se desplaza con una velocidad de 6 x105 y forma un
s
ángulo de 60 grados, con respecto a un campo cuya inducción magnética es
de 0.32 T. Determina la fuerza en la carga.
Organizar los datos
B  0.32T
q  7 C
m
v  6 x10 5
s
  60
Usamos la fórmula
F  qvBsen

 
 m
F  7 x1206 C  6 x10 5 0.32T 0.8660
 s

R: F  11.6 x101 N
 5. Una carga de 6C se mueve en forma perpendicular a un campo magnético
m
con una velocidad de 4 x10 4 y recibe una fuerza de 3x103 N . Determina
s
el valor de la inducción magnética.
Aquí se tiene en consideración que el problema menciona que la carga se mueve
en forma perpendicular, por lo que se determina que el ángulo es de 90 .
q  6C
m
v  4 x10 4
s
  90
F  3x10 3 N
Podemos usar la misma fórmula del problema anterior F  qvBsen ya solo se
despeja B teniendo que en cuenta que sen dé 90 es = 1

F 3x10 3 N
B  B
qv
  m
6 x10 6 C  4 x10 4 
 s

R: B  0.0125T

CONCLUSIONES
El magnetismo es un tema con los que todos de manera directa o indirecta hemos
tenido contacto, desde el juego básico de mover una aguja con un imán, hasta las
prácticas de laboratorio del bachillerato. Creo que debemos tener una visión más
amplia en cuanto a sus aplicaciones que se han venido desarrollando en todas las
áreas de la industria. Como se mencionó en el desarrollo del ensayo, hay
aplicaciones en la industria alimenticia, de construcción y de transporte por
mencionar algunos ejemplos.
Y no solamente tenemos los imanes de forma sólida, tenemos también su aplicación
en los amortiguadores de vehículos por medio de fluido magnético, este tema en
particular me llama poderosamente la atención para investigar un poco más y
entender cómo es que un fluido puede tener polaridad.
REFERENCIAS

Sears*Zemansky. (2009). Electricidad y Magnetismo. México D.F.: Pearson

Educación.
Milton Kaufman. (1993). Electrónica Moderna para Ingenieros y Técnicos. México
D.F.: McGraw-Hill.
Antonio Adrados Herrero. (2013). Maglev: cómo funcionan los trenes de
levitación magnética. 06/12/2020, de Blogthinkbig Sitio web:
https://blogthinkbig.com/maglev-trenes-levitacion-magnetica
Magnet factory and magnetic applications. (2018). EXPERTOS EN TECNOLOGÍA DE
IMANES PARA SOLUCIONES PERSONALIZADAS. 06/12/2020, de Magnet factory
and magnetic applications Sitio web: https://www.imamagnets.com/sectores/
