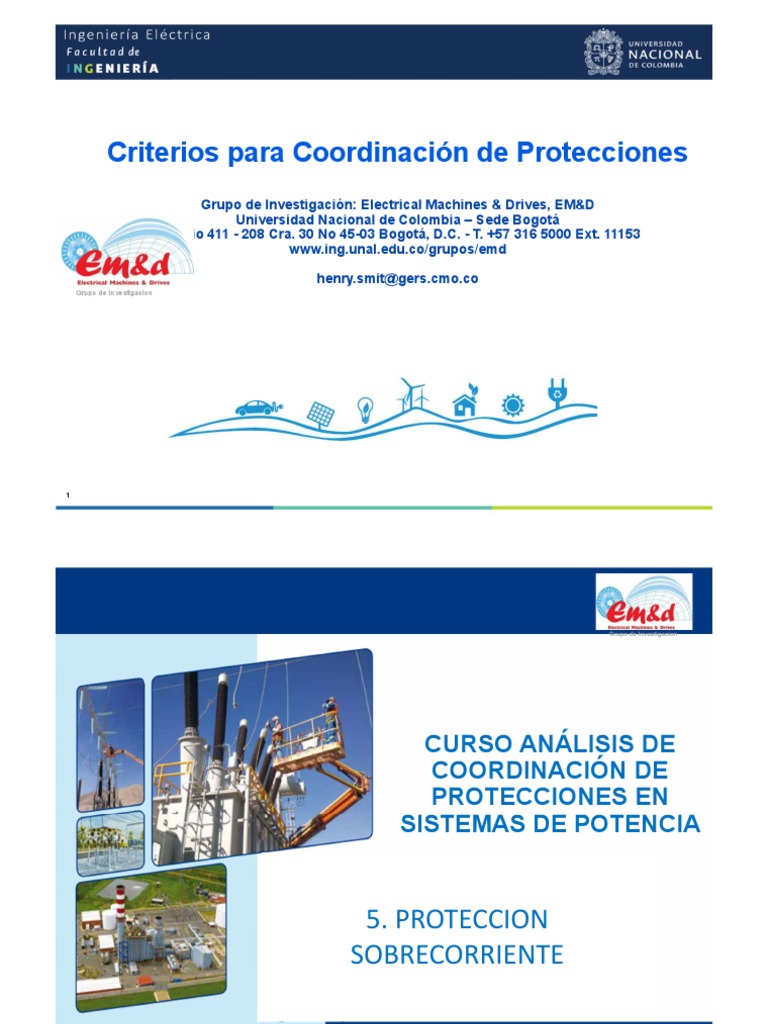

Criterios para Coordinación de Protecciones

Grupo de Investigación: Electrical Machines & Drives, EM&D

Universidad Nacional de Colombia – Sede Bogotá
Edificio 411 - 208 Cra. 30 No 45-03 Bogotá, D.C. - T. +57 316 5000 Ext. 11153
[Link]/grupos/emd

[Link]@[Link]
Grupo de Investigacion

1
 Grupo de Investigacion

CURSO ANÁLISIS DE
COORDINACIÓN DE
PROTECCIONES EN
SISTEMAS DE POTENCIA

5. PROTECCION
SOBRECORRIENTE
 Contenido

1. Introducción

2. Cálculos de Cortocircuito

3. Transformadores de Instrumentos

4. Criterios de Protección sin selectividad inherente al lugar de la falla

5. Criterios de Protección con selectividad inherente al lugar de la falla

6. Conceptos de Protección
PROTECCION DE SISTEMAS
DE DISTRIBUCION

Henry SMIT KINDERMANN

Noviembre , 2020
 Contenido
 Generalidades
 Protección de Sobrecorriente
 Criterios para ajuste de Unidades instantáneas
 Coordinación de Unidades de tiempo con retardo de OC
 Ejemplo de Ajuste de Protección de Sobrecorriente
 Equipos de protección de Bahías Tipico
 Ejemplo de Ajuste y Prueba de Protección de Sobrecorriente
 Generalidades

Fallas en un Sistema de Potencia ocurren debido a un alto

numero de razones:

 Descargas Atmosféricas
 Envejecimiento de los Aislamientos
 Fallas en los Equipos
 Presencia de Animales
 Condiciones ambientales severas
 Caída de ramas
 Diseños inadecuados
 Errores Humanos
 Generalidades

Porque necesitamos Sistemas de

Protección?
 Generalidades

Porque necesitamos Sistemas

de Protección?
 Generalidades

 La falla eléctrica es una condición anormal, causada por fallas de equipos

como transformadores y máquinas rotativas, errores humanos y
condiciones ambientales.

 Estas fallas provocan la interrupción de los flujos eléctricos, daños en los

equipos e incluso la muerte de personas y animales.
 Generalidades
La protección eléctrica en los sistemas de potencia debe
tener en cuenta los siguientes principios básicos: :

CONFIABILIDAD VELOCIDAD

SELECTIVIDAD COSTO

CIBERSEGURIDAD
 Generalidades

Hay dos aspectos del funcionamiento confiable de los sistemas de

protección:

Dependencia: Grado de certidumbre de que el rele o el Sistema

de relés opera correctamente

Securidad: Certidumbre que le rele o el Sistema de relés no

opera correctamente
.
Generalidades

• La filosofía general para el uso de

relés es dividir el sistema en zonas
separadas, que pueden protegerse y
desconectarse individualmente en
caso de que ocurra una falla.

• Esto permite mantener el servicio al

resto del sistema eléctrico
 Contenido

 Generalidades
 Protección de Sobrecorriente
 Criterios para ajuste de Unidades instantáneas
 Coordinación de Unidades de tiempo con retardo de OC
 Ejemplo de Ajuste de Protección de Sobrecorriente
 Equipos de protección de Bahías Tipico
 Ejemplo de Ajuste y Prueba de Protección de Sobrecorriente
.
.
. Protección de Sobrecorriente

• Los relés de sobrecorriente son la forma más común de

protección utilizada para que opere solo en condiciones de
falla.

• No deben instalarse únicamente como un medio para

proteger los sistemas contra sobrecargas.

• Las ajustes del relé que se seleccionan, son a menudo un

compromiso para hacer frente a las condiciones de
sobrecarga y sobrecorriente.
 Protección de Sobrecorriente

t t

t1

DEFINITE CURRENT
A
DEFINITE TIME A

t t

INVERSE TIME A A
INVERSE TIME WITH INSTANTANEOUS UNIT
 Principio de Coordinación de Protecciones
La coordinación de relés es el proceso de selección de ajustes que
asegurarán que los relés operen de manera confiable y selectiva.

En los relés de sobrecorriente, la coordinación se basa en las características

de tiempo-corriente del relé de las unidades de retardo instantáneas y / o
temporales.

1. Las unidades instantáneas deben ajustarse para que no se disparen por

niveles de falla iguales o inferiores a los de las barras colectoras o
elementos protegidos por relés instantáneos aguas abajo.

2. Las unidades de retardo de tiempo deben ajustarse para eliminar fallas

de manera selectiva y confiable, asegurando la cobertura adecuada de
los límites térmicos de los elementos protegidos
 Ilustración de criterios de ajustes
BUSBAR 115k
7 V
9

TR
1
BUSBAR
6 8 34.5
kV
BUSBAR
7 6 5

34.5 BUSBAR 34.5 34.5

BUSBAR kV 3 kV kV
4

Ilustración típica red de distribución

El proceso para la coordinación
BUSBA 34.5
arranca en los relés asociados a los R2 kV
interruptores 1,2,3 siguiendo todo el 5
camino hasta el interruptor 9
TR
2

4
BUSBAR 1 13.2
kV
1 2 3
 Ejemplo de Protección de Sobrecorriente

[Link], “Overcurrent Protection Scheme for the IEEE 13-Node Benchmark Test Feeder with Improved
Selectivity”
 Ejemplo de Protección de Sobrecorriente

[Link], “Overcurrent Protection Scheme for the IEEE 13-Node Benchmark Test Feeder with Improved
Selectivity”
 Ejemplo de Protección de Sobrecorriente

[Link], “Overcurrent Protection Scheme for the IEEE 13-Node Benchmark Test Feeder with Improved
Selectivity”
 Contenido

 Generalidades
 Protección de Sobrecorriente
 Criterios para ajuste de Unidades instantáneas
 Coordinación de Unidades de tiempo con retardo de OC
 Ejemplo de Ajuste de Protección de Sobrecorriente
 Equipos de protección de Bahías Típico
 Ejemplo de Ajuste y Prueba de Protección de Sobrecorriente
Criterios para ajuste de las Unidades Instantáneas

Rele de tiempo definido

Operación corriente 3 > Operación corriente 2 > Operación corriente 1

.
Criterios para ajuste de las Unidades Instantáneas

• Las unidades instantáneas se ajustan ajustando el nivel

de la corriente de arranque al que operan los relés.

• La mayoría de los relés numéricos ahora tienen la

posibilidad de ajustar un tiempo de operación, lo que
permite que el relé se comporte como una unidad de
tiempo definida.
Criterios para ajuste de las Unidades Instantáneas
i. Líneas de Distribución
 Entre 6 y 10 veces la corriente máxima nominal
 50% de la corriente de cortocircuito máxima en el punto de
conexión el rele

ii. Líneas entre subestaciones

125% a 150% de la corriente de cortocircuito existente en la
siguientes subestación aguas abajo

iii. Unidades de Transformadores

 125% a 150% de la corriente de cortocircuito existente en el
lado de Baja Tensión
 Las unidades en el lado de baja tensión anulado a menos
que haya comunicación con los relés que protegen los
alimentadores
Efectos de los niveles de la corriente de falla
Efecto de la impedancia de la fuente en el nivel de cortocircuito en
una subestación y por una falla en el punto R en la línea

A B
ZR
zS

Z R = impedancia del elemento protegido

Z S = Impedancia de la fuente

VS 1 VS 1
I SC  A    I SC B   
3 ZS 3 ZS  ZR
Efectos de los niveles de la corriente de falla

Corrientes de Falla en F1 y F2 son casi la misma

F3

F2

F1
Cobertura de unidades instantáneas
Cobertura de unidades instantáneas
Definición de parámetros:

I pickup Z source
Ki  Ks 
I end Z element
V V
I end  I pickup 
Z s  Z ab Z s  XZ ab

Z s  Z ab  Z s K i K s 1 K sKi
X  X 
Z ab K i Ki
 Contenido

 Generalidades
 Protección de Sobrecorriente
 Criterios para ajuste de Unidades instantáneas
 Coordinación de Unidades de tiempo con retardo de OC
 Ejemplo de Ajuste de Protección de Sobrecorriente
 Equipos de protección de Bahías Típico
 Ejemplo de Ajuste y Prueba de Protección de Sobrecorriente
 Coordinación de Unidades de Sobrecorriente
con Retardo de Tiempo
Curvas de relé de tiempo inverso de sobrecorriente asociadas
con dos interruptores en el mismo alimentador.

Se debe usar un margen entre dos dispositivos

t
sucesivos del orden de 0.2 a 0.4 s para evitar
perder la selectividad debido a una o más de las
siguientes razones:
1. El tiempo de apertura del interruptor,
2. El tiempo de reposicionamiento después de
que se haya borrado la falla, y
3. Variaciones en los niveles de falla,
desviaciones de las curvas características
de los relés y
Coordination 4. Errores en los transformadores de corriente
Time Interval (TC)
R2

R1

CURRENT
 Ajuste de relés de retardo de tiempo

Las unidades de retardo de tiempo se establecen seleccionando la

característica de tiempo / curva que se define mediante dos parámetros:

• VALOR DEL TAP o PICK UP (ARRANQUE):

Un valor que define la corriente de arranque del relé. Los valores
actuales se expresan como múltiplos de este valor en las curvas
características tiempo / corriente.
.

• DIAL:
Define la curva de tiempo en la que opera el relé para cualquier valor
de TAP. Los valores más altos de DIAL representan tiempos de
operación más altos
Caracteristica Tipica Tiempo/Corriente

CO-11 Westinghouse
relay time/current
characteristic
 Criterios para ajuste del TAP

• Para los relés de fase, el TAP o Valor PICK UP esta

determinado por:

TAP = (OLF  Inom)  CTR

• Para relés de tierra, el valor del TAP esta determinado, con

el máximo desbalance típicamente alrededor de 20%:
TAP = ((0.2) x Inom)  CTR

OLF: Overload Factor : Factor de Sobrecarga

 Criterios para ajuste del TAP

El factor de sobrecarga recomendado es el siguiente:

• Motores = 1.05

• Líneas AT, transformadores y generadores = 1.25 a 1.5

• Alimentadores de distribución = 2.0

..
Criterios para ajuste del TAP

• Para los relés de fase, se deben considerar las fallas trifásicas y la

sobrecarga máxima de corta duración.

• Para los relés de tierra, se deben considerar las fallas de línea a

tierra y un máximo de 3Io debe ser considerado.
Procedimiento para el ajuste de tiempo de retardo

• El procedimiento para el ajuste del TIME DIAL esta basado en los objetivos de
tiempo de operación correspondientes a los múltiplos de los valores de
arranque (TAP) en los valores instantáneos

• El proceso arranca con el rele mas lejano de la Fuente y termina con el mas
cercano

• Para el rele mas lejano, se selecciona el TIME DILA mas bajo o aquel
considerando condiciones de carga de arranque en frio

• Normamente el ajuste se hace primero en los relés de fase y luego el rele de

tierra (neutro) Para el escalonamiento, el Time Dial mas bajo es seleccionado
cuando se tiene un circuito a tierra esta abierto, como pasa a través de un
transformador Dy.
• El proceso para determinar el ajuste del TIME DIAL es muy elaborado y de
resume en los siguientes pasos:
 Caracteristica tipica tiempo/corriente

1) Calcular el múltiplo del valor

Pick Up para el Isc
correspondiente al ajuste del
instantáneo.
2) Determinar el tiempo de
operación t1 del rele para un
Time Dial dado.
3) Determinar el tiempo de
operación t2a del rele aguas
t2 = 0.71 s
arriba con la expresión t2a = t1 + t2a = 0.51 s
tmargin.
0.40 s
4) Calcular el múltiplo del valor
Pick Up del rele aguas arriba t1 = 0.11 s
usando la misma corriente de
cortocircuito.
5) Seleccionar el TIME DIAL hacia
arriba mas cercano.
 Expresión para el ajuste del tiempo de retardo

Los tiempos de operación definidos por la IEC 60255 e IEEE C37.112

son:

t = Tiempo de operación del

rele en segundos
k b
t  a
 L k = Time dial, o ajuste del
multiplicador de tiempo
 I  I = Nivel de corriente de falla
  1 en amperios del
 Is  IS =
secundario
Corriente Tap o pick up
seleccionada
L = Constante
a = Constante rampa
b = Constate rampa
 Ajuste de tiemops de retardo en relés de
sobrecorriente
Constantes IEEE e IEC de las normas para reles de sobrecorriente
IDMT Curve Description Standard a b L

Moderately Inverse IEEE 0.02 0.0515 0.114

Very Inverse IEEE 2 19.61 0.491

Extremely Inverse IEEE 2 28.2 0.1217

Inverse US-CO8 2 5.95 0.18

Short Time Inverse US-CO2 0.02 0.02394 0.01694

Standard Inverse IEC 0.02 0.14

Very inverse IEC 1.0 13.5

Extremely inverse IEC 2.0 80.0

Long Time Inverse IEC 1 120

Características Estándar tiempo/corriente
 Coordinación a traves de Transformadores Dy
En el caso de la coordinación de relé de sobrecorriente para transformadores Dy,
la distribución de corrientes en estos transformadores debe verificarse por fallas trifásicas
fase a fase y monofásicas en el devanado secundario
Los resultados de los tres casos se resumen en la Tabla .
Analizando los resultados, se puede ver que el caso crítico para la coordinación de los relés de
sobrecorriente es la falla de fase a fase.
En este caso, los relés instalados en el secundario llevan una corriente menor que la corriente
equivalente que fluye a través de los relés primarios que podría conducir a una situación en la que la
selectividad entre los dos relés está en riesgo.
Por esta razón, el margen de discriminación entre los relés se basa en el tiempo de funcionamiento
de los relés secundarios a una corriente igual a 3 𝐼 /2 en el tiempo de funcionamiento de los relés
primarios para el valor de corriente de falla completa If, como se muestra en la figura.

Falla Iprimario Isecundario

Trifasica I /
Bifasica I 3 𝐼/2
Monofasica I 3 𝐼
 Content

 Generalidades
 Protección de Sobrecorriente
 Criterios para ajuste de Unidades instantáneas
 Coordinación de Unidades de tiempo con retardo de OC
 Ejemplo de Ajuste de Protección de Sobrecorriente
 Equipos de protección de Bahías Típico
 Ejemplo de Ajuste y Prueba de Protección de Sobrecorriente
 Ejemplo – Diagrama unifilar
BUSBAR 7 115kV

2.170 kA 0.651 kA
250/5 9
115/34.5 kV
15 MVA
Z%=10 TR1 182.87 MVA
Yy0 3.060 kA
34.5 kV
BUSBAR 6 8

BUSBAR 4 BUSBAR 5

0.453 kA

0.453 kA
7 6

0.000 kA
L3 L4

L2

ZL1=1.086 pu

0.000 kA
34.5 kV BUSBAR 3 34.5 kV 34.5 kV

1 MVA

BUSBAR 2 34.5 kV

5
34.5/13.2 kV
3 MVA
TR2
Z%=7.3
Dy1
4
BUSBAR 1 13.2 kV

1 2 3

1 MVA 1 MVA 1 MVA

Example - Single Line
Example – Short circuit printout

Un Ik"(L1) Ik2L1Angle Sk2L1 IpL1

Name kV kA ° MVA kA
6-SUB-A 34.5 3.0603 -86.3089 182.8697 8.2628
L3 0.4526 102.5701 27.0466 1.2221
L4 0.4526 102.5701 27.0466 1.2221
TR1 2.1704 90 129.6937 5.8601
L1 0 0 0 0
L2 0 0 0 0
TR2 0 0 0 0
L1 0 0 0 0
L3 0.4526 -77.4299 27.0466 1.2221
G15 0.4526 102.5701 27.0466 1.2221
L4 0.4526 -77.4299 27.0466 1.2221
G8 0.4526 102.5701 27.0466 1.2221
TR1 0.6511 -90 129.6937 1.758
EQUIVALENT 0.6511 90 129.6937 1.758
L2 0 0 0 0
C4 0 0 0 0
TR2 0 0 0 0
C2 0 0 0 0
C3 0 0 0 0
C1 0 0 0 0
 Ejemplo – Ajuste con un rele numérico
Considere todos los reles (excepto el rele 7) estarán ajustados con el rele
numérico Beckwith M-7679, con las características de la siguiente pagina. Los
relés usaran una curva de tiempo corriente extremadamente inversa con las
sifuietntes constantes: a = 2.0,
b = 80
L=0
Time Dial * 80
La Curva es definida por : t
MULT  2  1
Donde MULT = Corriente de falla (en amperios del secundario)/TAP

Las siguientes consideraciones han sido tenidas en cuenta:

• Para el ajuste del elemento instantáneo un valor 10 veces la corriente máxima
de carga ha sido utilizada. El margen de tiempo para este rele poder ser de
0,2 s ya que es numérico
• Rele 7 es Westinghouse CO 11 con TAP = 4 A, DIAL = 5 e Inst = 1100 A

Las impedancia p.u. han sido calculadas con las bases:

V = 34.5 kV; P = 100 MVA
Características del rele M-7679
 Ajuste de Taps - Ejemplo

Iload1,2,3 = 43.74 A Pickup1,2,3 = (1.5)(43.74)(5/100) = 3.28 A Pickup1,2,3 = 3.28 A

Iload4 = 131,22 A Pickup4 = (1.5)(131.22)(5/200) = 4.92 A Pickup4 = 4.92 A

Iload5 = 50.20 A Pickup5 = (1.5)(50.20)(5/100) = 3.76 A Pickup5 = 3.76 A

Iload6 = 50.20 A Pickup6 = (1.5)(50.20)(5/200) = 1.88 A Pickup6 = 1.88 A

Iload8 = 251.02 A Pickup8 = (1.5)(251.02)(5/300) = 6.28 A Pickup8 = 6.28 A

Iload9 = 75.31 A Pickup9 = (1.5)(75.31)(5/250) = 2.26 A Pickup9 = 2.26 A

Resumen de las Corrientes y relaciones de los
CT del Ejemplo

Breaker Pnom Inom Isc 5/100 CT

No. (MVA) (A) (A) Isc Ratio
(A)

9 15 75.31 4797.35 233.12 250/5

8 15 251.02 2170.40 108.51 300/5
7 1 16.73 3060.34 153.01 200/5
6 3 50.20 3060.34 153.01 200/5
5 3 50.20 1025.67 51.28 100/5
4 3 131.22 1076.06 53.80 200/5
1,2,3 1 43.74 1076.06 53.80 100/5
 Ajustes con un rele numérico

Relays 1, 2 and 3

Iinst. trip = 10  Inom  (1/CTR)

= 10  43.74  (5/100) = 21.87 A
Iprim. trip = 21.87(100/5) = 437.4 A.

MULT = 21.87/3.28 = 6.668 times

with Time Dial = 0.05,

0.05  80
t  0.092 s
6.668   1
2

Relay 4

Para coordinar con los reles 1, 2 y 3 a 437.4 A ,

el rele 4 require que t4a = 0.092  0.2 = 0.292 s.
 Ajustes con un rele numérico
MULT4a = (437.4)(5/200)(1/4.92)=2.223 times
At 2.223 times, and t4a = 0.292 s,

Time Dial   
 0.292 

 2.223  1  0.01
2

 80 

Sin embargo, el dial 0.05 es el mínimo que el rele tiene.

El tiempo de operación para fallas fase-fase esta determinado tomando el
86% de la corriente de fallas trifásica.

MULT4b = (0.86)(1076.06)(5/200)(1/4.92)=4.702 times

Este rele no tiene ajuste para el instantáneo.

 Ajustes con un rele numérico
Relay 5

E lrespaldo al rele 4 es obtenido considerando el tiempo de operación

para una falla trifásica de t5a = 0.190 + 0.2 = 0.390 s.
MULT5a = 1076.06(13.2/34.5)(5/100)(1/3.76)=5.475 veces.
A 5.475 veces y tiempo = 0.390 s

[Link]= 1.25(1076.06)(13.2/34.5)(5/100)=25.73 A
[Link]=25.73(100/5)=514.6 A
MULTb = 25.73/3.76 = 6.843 times, with Time Dial = 0.14
 Ajustes con un rele numérico
Relay 6

A 514.6 A este rele tiene que operar a t6a = 0.244 + 0.2 = 0.444 s.
MULTa = 514.6(5/200)(1/1.88)=6.843 times.
At 6.843 times and top = 0.444 s

[Link]= 1.25(1025.67)(5/200)=32.05 A
[Link]=32.05(200/5) = 1282 A
 Ajustes con un rele numérico
Relay 8
El Rele 8 respalda los relés 6 y 7, y debe ser coordinado con el mas lento de los
dos relés. El rele 7 tiene un ajuste por instantáneo de 1100 A, que es menor que
le ajuste del rele 6, así es determinado el tiempo de operación de ambos relés es
determinado por este valor.
Para rele 7: MULT = 1100(5/200)(1/4)=6.87 times.
A 6.87 times y Time Dial 5, top = 0.71 s

Para rele 6:
MULT = 1100(5/200)(1/1.88)=14.628 times.
At 14.628 times and Time Dial 0.25,
.
s
.

Por lo tanto el tiempo de operación para dar la

discriminacion correcta con el rele 7 es
T8a = 0.71 + 0.2 = 0.91 s.
 Ajustes con un rele numérico
Rele 8
Las contribuciones para las subestaciones G y M no son considerados
para respaldar el rele 8. Solo las corrientes a traves del transformador
han sido tenidas en cuenta. Por lo tanto,
MULTa = 1100(2170.39/3060.34)(5/300)(1/6.28)=2.07 times.
At 2.07 times and top = 0.91 s

Sin embargo, el Time Dial 0.05 es el mínimo valor que el rele puede tener. No hay
ajuste de instantáneo el el rele 8 por las razones dadas. La corriente máxima de
cortocircuito a ser usada para este rele es la que fluye de 115 kVa la barrade 34,5
kV para una falla en el escalonamiento
MULTb = 2170.39(5/300)(1/6.28)=5.76 times. At 5.76 times and Time Dial 0.05,
 Ajustes con un rele numérico
Rele 9

Este rele respalda el rele 8 en un tiempo de:

t9a = 0.124 + 0.2 = 0.324 s
MULTa = 2170.39(34.5/115)(5/250)(1/2.26)=5.762 times
At 5.762 times and top = 0.324 s

[Link]= 1.25(2170.39)(34.5/115)(5/250)=16.27 A
[Link]=16.27(250/5)=813.5 A referred to 115 kV
Resumen de los ajustes del rele numérico del Ejemplo 2

Relay CT ratio Tap DIAL Instantaneous

No.

1,2,3 100/5 3.28 0.05 21.87 A

4 200/5 4.92 0.05 
5 100/5 3.76 0.14 25.73 A
6 200/5 1.88 0.25 32.05 A
7 200/5 4 5 27.5 A
8 300/5 6.28 0.05 
9 250/5 2.26 0.13 16.27 A
Ejemplo 2- Coordinaci de las curvas
Example 2- Coordination Curves with NR

Dial R-8
Limites termicos de los conductors de cobre

Thermal Plastic
Insulation 75C
Capacidad térmica de los Transformadores
10000
9000
8000
7000
6000
5000
4000
3000

Category IV 2000
THROUGH-FAULT PROTECTION CURVE
FOR FAULTS WHICH WILL OCCUR
1000 FREQUENTLY OR INFREQUENTLY
900
800
700
600
500
400
300

200

TIME (seconds)
100
90
80
70
60
50
40
30
CATEGORY IV TRANSFORMERS
20 Above 10000 kVA Single-Phase
Above 30000 kVA Three-Phase
10
9
8
7
6
5
4
3

2 12 10 8 7 6 5 4

K TRANSFORMER IMPEDANCE
1
0.9
0.8
0.7
0.6
0.5
0.4
0.3

0.2

0.1
1 2 3 4 5 6 7 8 9 10 20 30 40 50 2 3 4 5 6 7 8 9 10 20 30 40 50

TIMES NORMAL BASE CURRENT

.
Verificando las condiciones de energización

Es importante verificar que los ajustes del relé no presenten

problemas cuando los elementos del sistema estén energizados.

En el caso de los transformadores, la corriente de entrada de

magnetización inicial se puede expresar como: :
IInrush = K  Inom
donde
Inom = corriente nominal del transformados
K = 8, de 500 a 2,500 kVA, capacidad del trafo
K = 10 por encima de 2,500 kVA capacidad del trafo

El punto de inrush permanece durante 0.1 segundos.

 Curvas de Coordinación
1000 s

R-1

R-2
T-2 T-1
R-3

100 s

R-7
10,0 s

R-4
R-8

R-5
R-9

1,0 s R-6
L-1

0,100 s

0,010 s
13,2 kV:0,010 kA 0,100 kA 1,0 kA 10,0 kA 100 kA 1000 kA

35 kV: 0,010 kA 0,100 kA 1,0 kA 10,0 kA 100 kA

 Contenido

 Generalidades
 Protección de Sobrecorriente
 Criterios para ajuste de Unidades instantáneas
 Coordinación de Unidades de tiempo con retardo de OC
 Ejemplo de Ajuste de Protección de Sobrecorriente
 Equipos de protección de Bahías Típico
 Ejemplo de Ajuste y Prueba de Protección de Sobrecorriente
ABB REF615
ABB REF615

PCM 600
General Electric 750/760
General Electric 750/760

EnerVista
SEL 751
 SEL 751

AcSELerator
Siemens 7SJ86
Siemens 7SJ86

DIGSI
Beckwith M-7679
Beckwith M-7679

IPScom
 Contenido

 Generalidades
 Protección de Sobrecorriente
 Criterios para ajuste de Unidades instantáneas
 Coordinación de Unidades de tiempo con retardo de OC
 Ejemplo de Ajuste de Protección de Sobrecorriente
 Equipos de protección de Bahías Típico
 Ejemplo de Ajuste y Prueba de Protección de Sobrecorriente
Setting Beckwith M-7679
Preguntas ?
