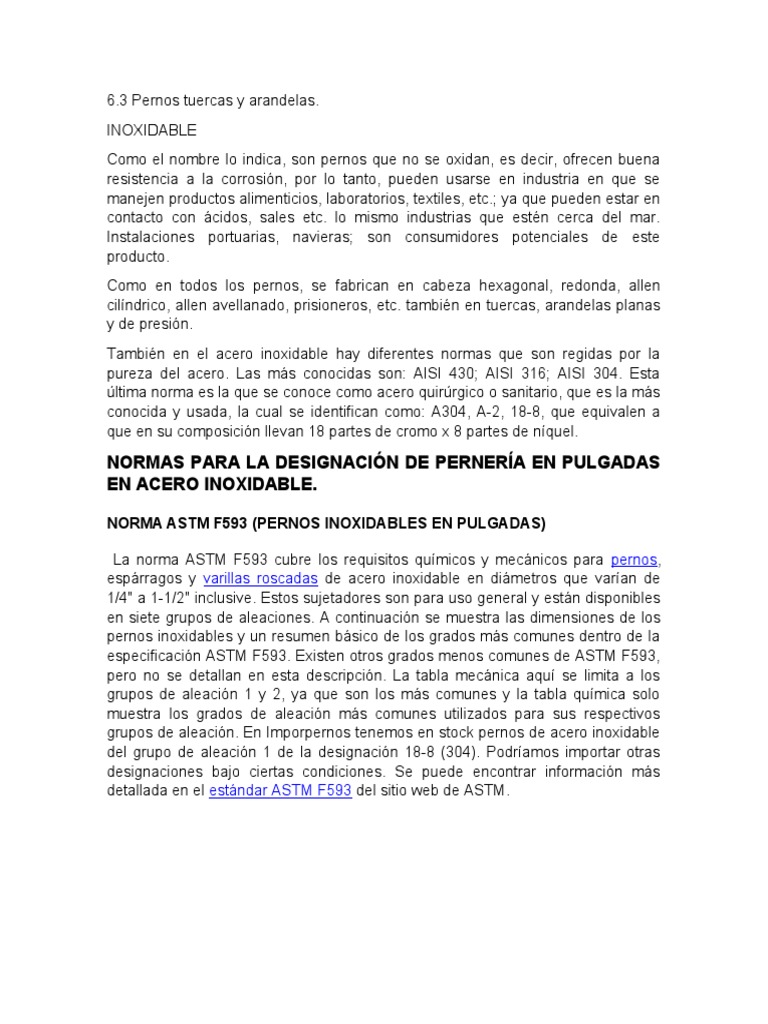

6.3 Pernos tuercas y arandelas.

INOXIDABLE
Como el nombre lo indica, son pernos que no se oxidan, es decir, ofrecen buena
resistencia a la corrosión, por lo tanto, pueden usarse en industria en que se
manejen productos alimenticios, laboratorios, textiles, etc.; ya que pueden estar en
contacto con ácidos, sales etc. lo mismo industrias que estén cerca del mar.
Instalaciones portuarias, navieras; son consumidores potenciales de este
producto.
Como en todos los pernos, se fabrican en cabeza hexagonal, redonda, allen
cilíndrico, allen avellanado, prisioneros, etc. también en tuercas, arandelas planas
y de presión.
También en el acero inoxidable hay diferentes normas que son regidas por la
pureza del acero. Las más conocidas son: AISI 430; AISI 316; AISI 304. Esta
última norma es la que se conoce como acero quirúrgico o sanitario, que es la más
conocida y usada, la cual se identifican como: A304, A-2, 18-8, que equivalen a
que en su composición llevan 18 partes de cromo x 8 partes de níquel.

NORMAS PARA LA DESIGNACIÓN DE PERNERÍA EN PULGADAS

EN ACERO INOXIDABLE.

NORMA ASTM F593 (PERNOS INOXIDABLES EN PULGADAS)

La norma ASTM F593 cubre los requisitos químicos y mecánicos para pernos,
espárragos y varillas roscadas de acero inoxidable en diámetros que varían de
1/4" a 1-1/2" inclusive. Estos sujetadores son para uso general y están disponibles
en siete grupos de aleaciones. A continuación se muestra las dimensiones de los
pernos inoxidables y un resumen básico de los grados más comunes dentro de la
especificación ASTM F593. Existen otros grados menos comunes de ASTM F593,
pero no se detallan en esta descripción. La tabla mecánica aquí se limita a los
grupos de aleación 1 y 2, ya que son los más comunes y la tabla química solo
muestra los grados de aleación más comunes utilizados para sus respectivos
grupos de aleación. En Imporpernos tenemos en stock pernos de acero inoxidable
del grupo de aleación 1 de la designación 18-8 (304). Podríamos importar otras
designaciones bajo ciertas condiciones. Se puede encontrar información más
detallada en el estándar ASTM F593 del sitio web de ASTM.
 d tpi (UNC) b nom. (pulg) k max. (pulg) s max. (pulg)
1/4 20 0.750 0.188 0.438
5/16 18 0.875 0.235 0.500
3/8 16 1.000 0.268 0.562
7/16 14 1.125 0.316 0.625
1/2 13 1.250 0.364 0.750
9/16 12 1.375 - 0.812
5/8 11 1.500 0.444 0.938
3/4 10 1.750 0.524 1.125
7/8 9 2.000 0.604 1.312
1 8 2.250 0.700 1.500
1 1/8 7 2.500 0.780 1.688
1 1/4 7 2.750 0.876 1.875
1 3/8 6 3.000 0.940 2.062
1 1/2 6 3.250 1.036 2.250
Todas las medidas en pulgadas.

NORMA ASTM F594 (TUERCAS INOXIDABLES EN PULGADAS)

La Norma ASTM F594 cubre los requisitos químicos y mecánicos para tuercas de

acero inoxidable en diámetros que van desde 1/4" a 1-1/2" inclusive y para usarlas
con pernos que cumplen con ASTM F593. Estas tuercas son para uso general y
están disponibles en siete grupos de aleaciones.

A continuación, se muestran las dimensiones de estas tuercas y un resumen

básico de los grados más comunes dentro de la especificación ASTM F594.
Existen otros grados menos comunes de ASTM F594, pero no se detallan en la
descripción a continuación. La tabla mecánica aquí se limita a los grupos de
aleación 1 y 2, ya que son los más comunes y la tabla química solo muestra los
grados de aleación más comunes utilizados para sus respectivos grupos de
aleación. Se puede encontrar información más detallada en el estándar ASTM
F594 en el sitio web de ASTM.
 tpi s max.
d m max. (pulg)
(UNC) (pulg)
1/4 20 0.438 0.226
5/16 18 0.500 0.273
3/8 16 0.562 0.337
7/16 14 0.688 0.385
1/2 13 0.750 0.448
9/16 12 0.875 0.496
5/8 11 0.938 0.559
3/4 10 1.125 0.665
7/8 9 1.312 0.776
1 8 1.500 0.887
1
7 1.688 0.999
1/8
1
7 1.875 1.094
1/4
1
6 2.062 1.206
3/8
1
6 2.250 1.317
1/2
Todas las medidas en pulgadas.

ESTÁNDARES DE LAS ARANDELAS PLANAS DE ACERO INOXIDABLE TIPO

A

Las arandelas planas de acero inoxidable cumplen con los mismos estándares

dimensionales de ASME que una arandela plana de acero normal, que es ASME
B18.21.1. Siguiendo la norma ASME B18.21.1, la misma que determina una
tolerancia dimensional para arandelas planas, el tipo A tiene dos tamaños de serie
para considerar que incluyen estrecho y ancho: el estrecho tendrá el grosor más
pequeño y el diámetro exterior en comparación con el ancho. Por lo tanto, si la
arandela es utilizada en un trabajo fuerte, es posible que deba especificar qué tipo
y serie se requiere.

ESTÁNDARES DE LAS ARANDELAS DE PRESIÓN INOXIDABLES

Rodela de Presión Inoxidable A304 en diámetros disponibles de 5/32 a 1-1/2

pulgadas. En comparación con las rodelas (arandelas) planas, las rodelas de
presión reducen la probabilidad de desajuste, a medida que se aprieta un perno,
estas arandelas se aplanan para agregar tensión a la junta y evitar que se aflojen
debido a pequeñas cantidades de vibración. Estas rodelas de presión están
hechas de acero inox 18-8 (304) y cumplen con la especificación dimensional
ASME B18.21.1. Las arandelas de acero inoxidable 18-8 (304) tienen buena
resistencia química y pueden ser ligeramente magnéticas.

ASME B18.3/ASTM F879

Perno Allen Cabeza Avellanada Inoxidable ASME B18.3 UNC (rosca gruesa).
Estos pernos cumplen con la especificación dimensional ASME B18.3 y son de
acero inoxidable 18-8 (304) que tiene buena resistencia química, tienen una
resistencia a la tracción de 70,000 psi y pueden ser ligeramente magnéticos. Su
cabeza avellanada le permite sentarse al ras dentro de los agujeros avellanados.
La longitud de estos se mide incluyendo la cabeza.
NORMA DIN/ISO PARA PERNOS EN INOXIDABLE EN
MILÍMETROS

 Norma ISO 4017 (DIN 933) (pernos cabeza hexagonal milimétricos).

 Norma DIN 934 (tuercas hexagonales).
 Norma ISO 7089/DIN 125 (arandelas planas milimétricas).
 Norma DIN 127 y DIN 127-B (arandelas de presión)
 Norma DIN 963 (Pernos cabeza avellanada)

GRUPOS DE ALEACIÓN DEL ACERO INOXIDABLE

Grupo de
Designación de aleación Tipo de aleación
aleación
303, 304, 304L, 305, 384, XM1, 18-9LW,
1 Austenítico
302HQ, 303Se
2 316, 316L Austenítico
3 321, 347 Austenítico
4 430, 430F Ferrítico
5 410, 416, 416Se Martensítico
6 431 Martensítico
Endurecimiento
7 630 (17-4)
por precipitación

EJEMPLOS DE SELECCIÓN DE LA NORMA Y NOMENCLATURA

 Para un perno cabeza hexagonal de ½” x 3” en acero inoxidable, la norma
será: ½” x 3” ASTM F593 (316). El 316 indica el tipo de aleación de acero
del cual se necesita el perno.
 Para un perno cabeza hexagonal 14 mm x 35 mm P1.25 en acero
inoxidable, la norma será: DIN 933 (316). El 316 indica el tipo de aleación
de acero del cual se necesita el perno.
