Página 1 de 19
Cerrar SIS
Pantalla anterior
! " # $ %
&'( ) *+
,- . /0 12
3 4452

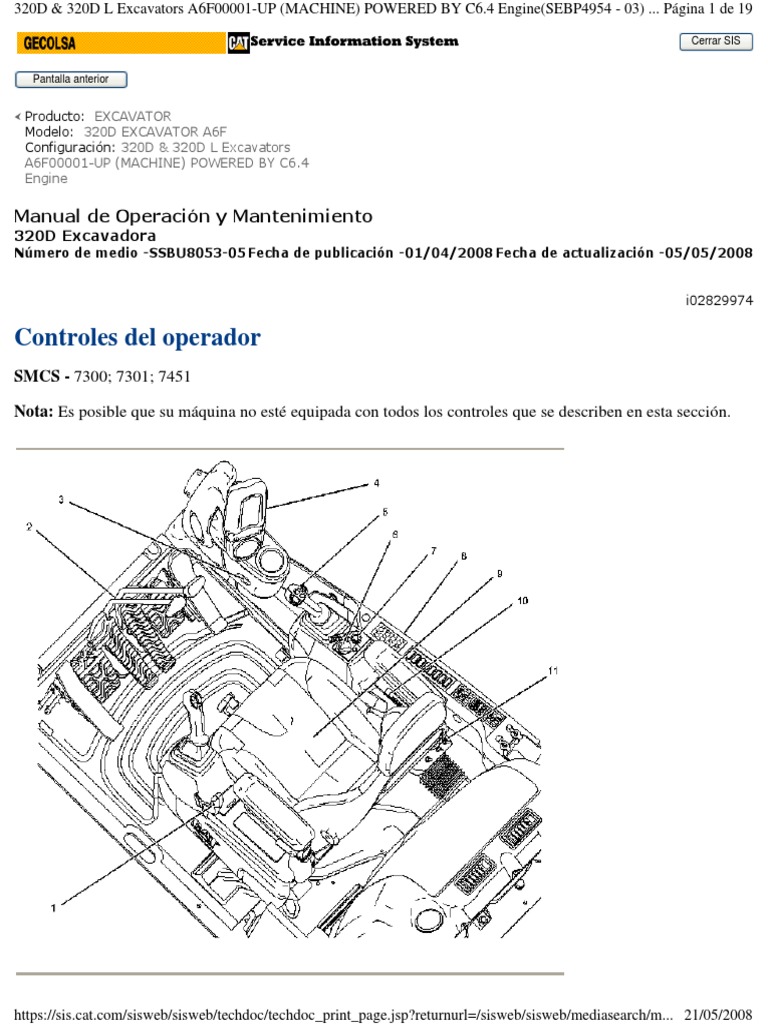

Nota: Es posible que su máquina no esté equipada con todos los controles que se describen en esta sección.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 03) ... Página 2 de 19
Ilustración 1 g01125293
(1) Control de traba hidráulica
(3) Horómetro
(4) Pantalla
(10) Radio
Ilustración 2 g01313457
Nota: Asegúrese de que la palanca de control de traba hidráulica esté en la posición TRABADA antes de
intentar arrancar el motor. Si la palanca está en la posición DESTRABADA, el interruptor de arranque del
motor no funciona.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 03) ... Página 4 de 19
Ilustración 3 g00753277
Posición de desplazamiento normal
Durante el desplazamiento, asegúrese de que las ruedas motrices de los mandos finales (B) estén debajo de la
parte trasera de la máquina.
Parar - Suelte los pedales/palancas de desplazamiento para detener la máquina. Cuando se sueltan los
pedales/palancas de desplazamiento desde cualquier posición, éstos vuelven a la posición CENTRAL. Así se
conectan los frenos de desplazamiento.
Mueva ambas palancas o pedales de desplazamiento al mismo tiempo y en el mismo sentido para que la
máquina se desplace en línea recta.
Ilustración 4 g00731542
Desplazamiento de avance
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 03) ... Página 5 de 19
Ilustración 5 g00731543
Desplazamiento de retroceso
Ilustración 6 g00731472
Giro de pivote a la izquierda (avance)
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 03) ... Página 6 de 19
Ilustración 7 g00731478
Giro de pivote a la izquierda (retroceso)
Ilustración 8 g00731476
Giro de contrarrotación (izquierda)
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 03) ... Página 7 de 19
Ilustración 9 g00731471
Giro de pivote a la derecha (avance)
Ilustración 10 g00731479
Giro de pivote a la derecha (retroceso)
Ilustración 11 g00731477
Giro de contrarrotación (derecha)
Horómetro (3)
Horómetro - Esta pantalla indica el número
total de horas de operación del motor. Consulte
la pantalla para determinar los intervalos de
mantenimiento por horas de servicio.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 03) ... Página 8 de 19
Pantalla (4)
La pantalla se utiliza para visualizar la información de operación de la máquina. Para obtener información
adicional sobre el funcionamiento del monitor, refiérase la Manual de Operación y Mantenimiento, "Sistema
de control".
Compruebe para determinar si hay algún mensaje de error en la pantalla de mensajes. Si aparece el mensaje de
error "ERROR ECM", hay un problema en el controlador electrónico. Consulte la sección "Controles
auxiliares".
Si no se puede ajustar la velocidad del motor mediante el selector de velocidad del motor y no se enciende el
indicador del controlador electrónico, vea "Controles auxiliares".
Nota: Aunque no se pueda controlar la velocidad del motor, éste se puede arrancar y apagar con el interruptor
de arranque del motor.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 03) ... Página 9 de 19
ATENCION
El interruptor de arranque del motor debe estar en
la posición de ENCENDIDO y el motor debe estar en
marcha para mantener las funciones eléctricas e
hidráulicas. Se debe seguir este procedimiento para
impedir daños importantes en la máquina.
Nota: Si el motor no arranca después de 30 segundos, vuelva a poner el interruptor de arranque del motor en
la posición DESCONECTADA. Espere dos minutos antes de devolver otra vez el interruptor de arranque del
motor a la posición de ARRANCAR.
Para arrancar el motor, el interruptor general tiene que estar conectado y el control de traba hidráulica tiene
que estar en la posición trabada. Para obtener detalles, refiérase al Manual de Operación y Mantenimiento,
"Arranque del motor".
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 0... Página 10 de 19
Radio (10)
Esta máquina puede estar equipada con una radio. Para obtener información adicional, refiérase al Manual de
Operación y Mantenimiento, "Radio".
Ilustración 12 g01248659
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 0... Página 11 de 19
Velocidad rápida del motor - Mueva el
interruptor auxiliar (28) a esta posición para
aumentar la velocidad del motor. Este
interruptor auxiliar no funciona si el interruptor
auxiliar (27) no está en la posición MANUAL.
Cuando suelta el interruptor, regresa a la
posición NEUTRAL y la máquina mantiene la
velocidad del motor. Este interruptor anula la
función del selector de velocidad del motor.
Interruptor de control de la
velocidad de desplazamiento - Oprima
el interruptor de control de la velocidad
de desplazamiento para seleccionar la
velocidad de desplazamiento
automática o la velocidad de
desplazamiento baja. Cuando el
interruptor de arranque del motor esté
en la posición conectada, el interruptor
de control de la velocidad de
desplazamiento se fija siempre en la
posición de VELOCIDAD BAJA.
Cuando se oprime el interruptor de
control de la velocidad de
desplazamiento, la velocidad cambia.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 0... Página 12 de 19
Velocidad Baja - Seleccione la posición de
VELOCIDAD BAJA si se desplaza sobre
superficies irregulares o blandas, o si se
necesita una gran fuerza en la barra de tiro.
Seleccione también la VELOCIDAD BAJA si
está cargando o descargando una máquina de
un remolque.
La conducción continua a alta velocidad se debe limitar a dos horas. Si tiene que seguir conduciendo a alta
velocidad durante más de dos horas, pare la máquina durante diez minutos. Esto enfría los mandos de
desplazamiento antes de reanudar la conducción.
El sistema AEC no se puede utilizar cuando el interruptor auxiliar del sistema del controlador electrónico esté
en la posición MANUAL.
Las rpm del motor vuelven automáticamente al ajuste del selector de velocidad del motor cuando se activa
cualquier función hidráulica. El sistema AEC opera en tres modalidades. Refiérase a la Tabla 1 para obtener
una descripción de cada modalidad.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 0... Página 13 de 19
Ilustración 13 g01077282
Velocidad baja en vacío manual - Active la velocidad baja en vacío manual para reducir la velocidad del
motor a aproximadamente 1.020 rpm. Al oprimir el interruptor otra vez, la velocidad del motor vuelve al
ajuste original del selector de velocidades del motor.
El interruptor de la velocidad baja en vacío manual permite que el operador reduzca fácilmente las rpm sin
tocar el selector de velocidad del motor. Esto es útil cuando el operador quiere reducir la velocidad del motor
para hablar con alguien o mientras espera un camión.
La operación del control automático de velocidad del motor depende de la posición del interruptor del AEC y
del interruptor de velocidad baja en vacío manual. Las rpm del motor vuelven automáticamente al ajuste del
selector de velocidad del motor cuando se activa cualquier función hidráulica.
Tabla 1
Ajuste del
Posición del
Posición del selector de
Modalidad interruptor de
interruptor del velocidad Descripción de modalidad
AEC velocidad baja en
AEC del motor
vacío manual
El controlador electrónico
reduce automáticamente la
velocidad del motor en unas
Primera DESCONECTADA 100 rpm después de transcurrir
5 a 10 DESCONECTADA
etapa un período de
aproximadamente tres
segundos sin demanda
hidráulica.
Nota: La alarma de desplazamiento está ubicada debajo del tanque hidráulico. La alarma suena cuando se
activa la palanca o el pedal de desplazamiento.
Nota: Durante el trabajo normal de excavación, el control de levantamiento pesado tiene que estar en la
posición DESCONECTADA.
Retardo de seis segundos - Cuando se oprime el interruptor del limpiaparabrisas una vez, se enciende la
primera luz indicadora. El limpiaparabrisas funciona intermitentemente en intervalos de seis segundos.
Retardo de tres segundos - Cuando se oprime el interruptor del limpiaparabrisas dos veces, se enciende la
segunda luz indicadora. El limpiaparabrisas funciona intermitentemente en intervalos de tres segundos.
Operación continua - Cuando se oprime tres veces el interruptor del limpiaparabrisas, se encienden la
primera luz indicadora y la segunda luz indicadora. El limpiaparabrisas funciona de forma continua.
DESCONECTADA - Cuando se oprime cuatro veces el interruptor del limpiaparabrisas, se apagan las luces
indicadoras. El limpiaparabrisas se detiene.
ATENCION
Si el limpiaparabrisas no funciona cuando el
interruptor está en la posición CONECTADO,
desconecte el interruptor inmediatamente. Verifique
la causa. Si no se desconecta el interruptor, esto
podría resultar en la avería del motor.
ATENCION
Si el lavaparabrisas es usado continuamente por más
de 20 segundos o si se usa cuando no tiene líquido
lavador, esto podría resultar en la falla del motor.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 0... Página 16 de 19
Ilustración 14 g01172131
Siempre que oprime el interruptor, se cambia el patrón de las luces de trabajo encendidas. Las luces
indicadoras de la cabina indican el patrón de las luces de trabajo.
Patrón 1 - Cuando se oprime una vez el interruptor de las luces, se enciende la primera luz indicadora.
Cuando se enciende la primera luz indicadora, se encienden las luces de trabajo siguientes: luz de trabajo (D)
que está montada en el chasis y luces de trabajo (F) que están montadas en la cabina.
Patrón 2 - Cuando se oprime dos veces el interruptor de las luces, se encienden la primera y la segunda luz
indicadoras. Cuando se encienden la primera y la segunda luz indicadora, se encienden las siguientes luces de
trabajo: luz de trabajo (D) que está montada en el chasis, luces de trabajo (F), que están montadas en la cabina
y luces de trabajo (E) que están montadas en la pluma.
DESCONECTADA - Cuando se apagan ambas luces indicadoras, se apagan todas las luces de trabajo.
Nota: Es posible que su máquina esté equipada con un sistema de luces con retardador. Cuando está instalado
este sistema, las luces de la cabina (F) no se apagan durante un tiempo predeterminado tras girar la llave de
arranque del motor a la posición DESCONECTADA. La demora puede variar de 0 a 90 segundos. Para
obtener información adicional, consulte a su distribuidor Caterpillar.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 0... Página 17 de 19
Para obtener más detalles, refiérase al Manual de Operación y Mantenimiento, "Operación del acoplador
rápido".
ATENCION
Si el limpiaparabrisas no funciona cuando el
interruptor está en la posición CONECTADO,
desconecte el interruptor inmediatamente. Verifique
la causa. Si no se desconecta el interruptor, esto
podría resultar en la avería del motor.
ATENCION
Si el lavaparabrisas es usado continuamente por más
de 20 segundos o si se usa cuando no tiene líquido
lavador, esto podría resultar en la falla del motor.
https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/mediasearch/m... 21/05/2008
320D & 320D L Excavators A6F00001-UP (MACHINE) POWERED BY C6.4 Engine(SEBP4954 - 0... Página 18 de 19
ATENCION
No deje ningún artículo pesado ni ningún artículo de
punta afilada en el asiento.
Nota: El termostato del calentador del asiento se desactiva cuando la temperatura de la cabina sea superior a
10°C (50°F). El calentador del asiento no funciona cuando el termostato está desactivado.
Oprima la parte inferior del interruptor para desactivar el control de rotación preciso. Opere la máquina con el
interruptor en la posición DESCONECTADA cuando se requieran altas fuerzas de rotación. Por ejemplo, la
excavación en paredes laterales requiere una elevada fuerza de rotación. Opere la máquina con el interruptor
en la posición DESCONECTADA para controlar el movimiento con el freno de rotación.
