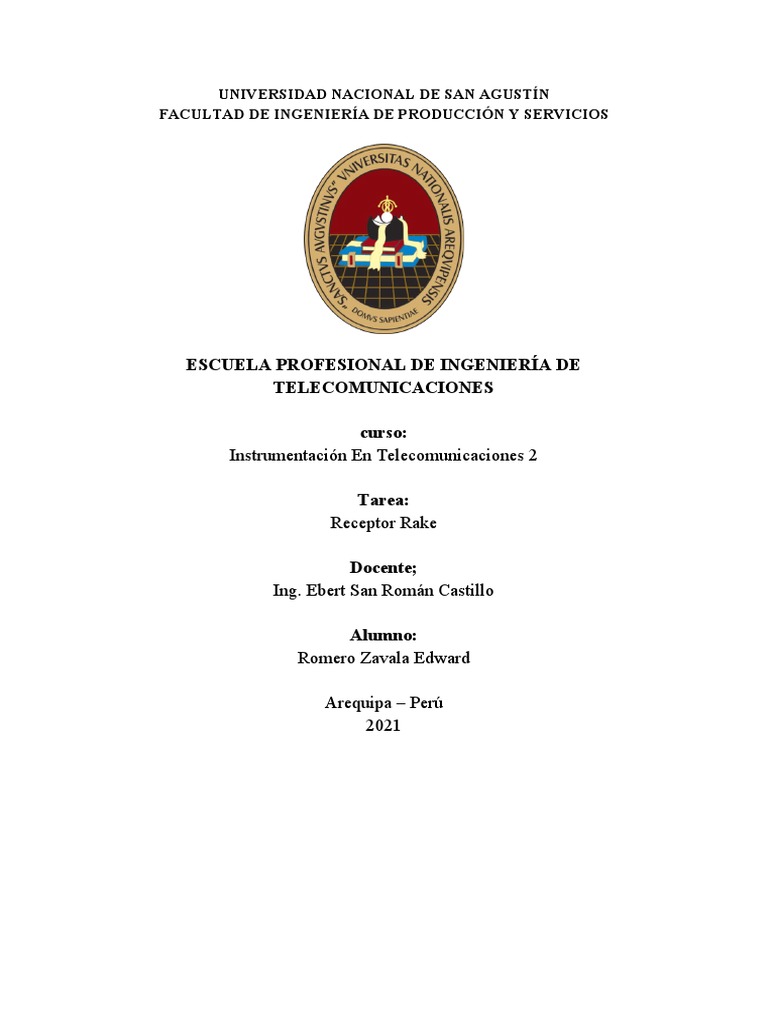

curso:
Instrumentación En Telecomunicaciones 2
Tarea:
Receptor Rake
Docente;
Ing. Ebert San Román Castillo
Alumno:
Romero Zavala Edward
Arequipa – Perú
2021
RECEPTOR RAKE
En el espectro ensanchado CDMA (Code Division Multiple Access) sistemas, la tasa de
chip es típicamente mucho mayor que la plana desvanecimiento del ancho de banda del
canal. Donde como convencional Las técnicas de modulación requieren un ecualizador
para deshacer el Inter símbolo. interferencia (ISI) entre símbolos adyacentes, CDMA
Los códigos de extensión están diseñados para proporcionar una correlación muy baja.
entre chips sucesivos. Por lo tanto, el retardo de propagación se extiende en el canal de
radio simplemente proporciona múltiples versiones de la señal transmitida en el
receptor. Si estos trayectos múltiples los componentes se retrasan en el tiempo por más
de un chip duración, aparecen como ruido no correlacionado en un CDMA receptor, y
no se requiere ecualización.
Receptor RAKE, utilizado especialmente en sistemas celulares CDMA, Puede combinar
componentes de trayectos múltiples, que se retrasan en el tiempo versiones de la
transmisión de señal original. Esta combinación se hace para mejorar la relación señal /
ruido (SNR) en El receptor. El receptor de RAKE intenta recoger el tiempo diferido.
Versiones de la original señal por Proporcionar a separar correlación receptora para
cada una de las señales multitrayecto. Esto se puede hacer debido a que los
componentes multitrayecto son prácticamente no correlacionado de otro cuando su
propagación relativa el retraso excede un período de chip. La idea básica de un receptor
RAKE fue propuesta por primera vez por Precio y Verde. Estos becarios también
presentaron el recibo RAKE patente en 1956.
Debido a los reflejos de los obstáculos, un canal de radio puede constan de muchas
copias de señales transmitidas originalmente teniendo diferentes amplitudes, fases y
retardos. Si la señal Los componentes llegan más de la duración de un chip, aparte de
entre sí, se puede utilizar un receptor RAKE para resolver y combinarlos. El receptor
RAKE utiliza una diversidad de trayectos múltiples principio. Es como un rastrillo que
extrae la energía de los componentes de señal propagada por trayectos múltiples.
1. Modelo de canal multitrayecto
El multitrayecto puede ocurrir en el canal de radio de varias formas como, reflexión y
difracción de edificios, y dispersión de los árboles presentados en la Figura 1.
En la Figura 4 se muestra un modelo de trayectorias múltiples de rayos M, que es una
extensión del modelo de canal multitrayecto . Cada uno de los M trayectos tiene un
retardo independiente, y una ganancia de variante de tiempo compleja independiente, G
.
2. Receptor RAKE de dedo M
Un receptor RAKE utiliza múltiples correlacionadores para separar detectar los
componentes de trayectos múltiples más fuertes de M. Las salidas de cada
correlacionador se ponderan para proporcionar una mejor estimación de la señal
transmitida que la proporcionada por un solo componente. Las decisiones de
demodulación y bit se basan entonces en salidas ponderadas de los correladores M.
Cada correlador detecta una versión diferida de la transmisión CDMA original, y cada
dedo del RAKE se correlaciona con una parte de la señal, que se retrasa en un menos un
chip en el tiempo de los otros dedos. Suponga que se utilizan correladores M en un
receptor CDMA para capturar los componentes multitrayecto más fuertes de M. Una
ponderación La red se utiliza para proporcionar una combinación lineal de salida del
correlador para decisión de bit. El correlador 1 está sincronizado al multitrayecto más
fuerte m 1. Componente multitrayecto m 2 llegó t 1 más tarde que m1 pero tiene baja
correlación con m 1
Las estadísticas de decisión M están ponderadas para formar una estadística de decisión
como se muestra en la Figura 3. Los resultados de la M los correlacionadores se denotan
como Z1 , Z2 ,… Y Z M . Ellos son ponderados por α 1,α 2……y α M , respectivamente. La
ponderación Los coeficientes se basan en la potencia o la SNR (señal a ruido
Proporción) de cada correlacionador producción. Si la energía o SNR es pequeño de un
correlacionador particular, se le asignará un pequeño factor de ponderación,. Si la
combinación de relación máxima es utilizada, la siguiente ecuación 1 se puede escribir
para Z '.
