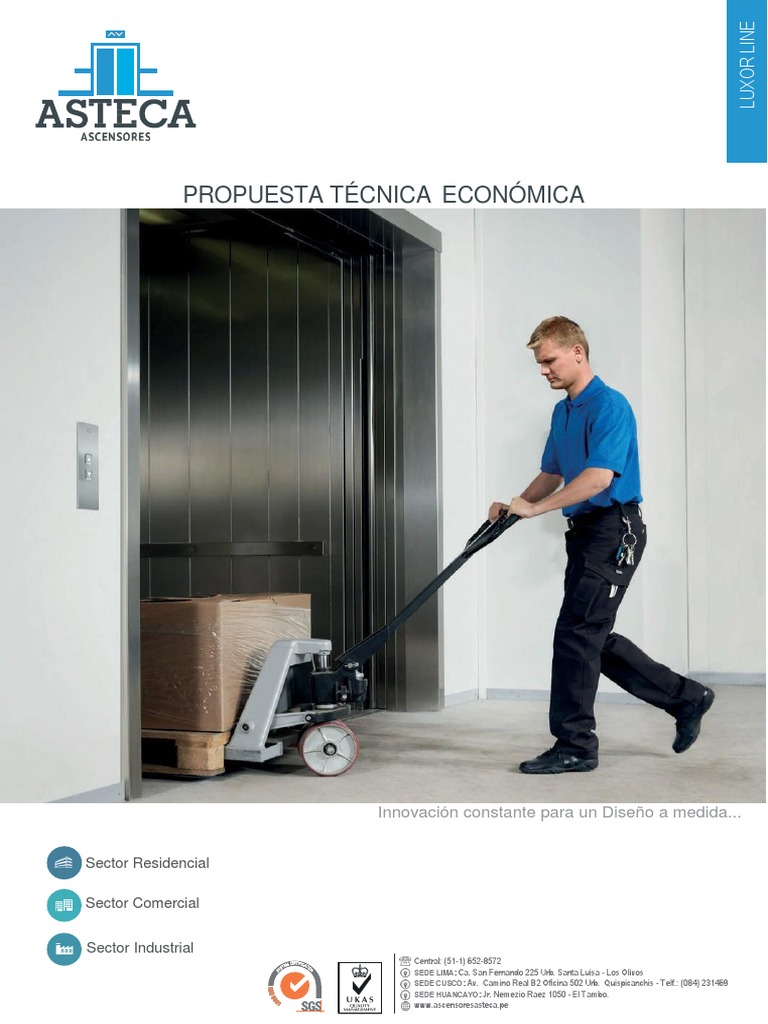

LUXOR LINE

PROPUESTA TÉCNICA ECONÓMICA

Innovación constante para un Diseño a medida...

Sector Residencial

Sector Comercial

Sector Industrial
Central: (51-1) 652-8572
SEDE LIMA: Ca. San Fernando 225 Urb. Santa Luisa - Los Olivos
SEDE CUSCO: Av. Camino Real B2 Oficina 502 Urb. Quispicanchis - Telf.: (084) 231469
SEDE HUANCAYO: Jr. Nemezio Raez 1050 - El Tambo.
www.ascensoresasteca.pe
 PRESUPUESTO Nº: AST-010- 0045
Lima 26 de octubre del 2020
SEÑORES : GOBIERNO REGIONAL DE TACNA
GERENCIA REGIONAL DE INFRAESTRUCTURA
ING. ELEUTERIO RONALD PAUCAR SUPO
ATENCIÓN : SUB GERENCIA DE ESTUDIOS
ING. EDWIN LOYOLA QUENTA ESTAÑA

"MEJORAMIENTO DEL CENTRO DE CONVENCIONES JORGE BASADRE

NOMBRE DEL PROYECTO :
GROHMANN, DISTRITO DE TACNA-PROVINCIA DE TACNA”

DIRECCIÓN DEL PROYECTO : TACNA- REGION TACNA

EMAIL : arqvicentevega@hotmail.es
TELEFONOS : 985727224
ASESOR DE PROYECTOS : RICHARD COLLAZOS 946532144

ANEXO N° 1
Por la venta e Instalación de Ascensor monta carga electromecánico de simple embarque sin sala de máquinas,
de acuerdo a las siguientes características:
I. ESPECIFICACIONES TÉCNICAS:

Un (01) Ascensor monta carga electromecánico de simple

Cantidad
embarque
Marca ASTECA
Fabricante Ascensores Técnicos Asociados SAC

Uso Pasajeros

Capacidad 900 Kg. – 12 pasajeros

Velocidad 1 m/s
Número de paradas 02 (1,2)
Número de accesos Dos (02)
Suspensión 2a1
Contrapeso Posterior.
Apoyo de contrapeso A tierra firme
Apoyo de cabina A tierra firme

Deslizamiento Rieles, para cabinas 10 mm y contrapeso 5mm, en Acero especial

para Ascensores. NORMA - UNE-EN 81 Europeo
Sala de maquinas No
Paragolpes de cabina Topes de jebe.
Paragolpes de contrapeso Topes de jebe.
Recorrido 3.450 mt. aprox.
Pozo 1,800 mm ancho x 2,750 mm fondo por replantear
Foso (PIT) 1200 mm
Sobre recorrido 4,500 mm Recorrido libre de seguridad.
Vano derecho Libre
Vano Izquierdo Libre
Hueco de puerta 1,800 mm Ancho x 2,400 mm altura
Detalle del variador:
- Modelo de producto: AS380
- Durante el diseño del variador y controlador integrados de ascensor
AS380, una variedad de factores, incluyendo la confiabilidad y
seguridad del ascensor, características inherentes a la operación
del ascensor, y características de potencial de carga eléctrica de
los ascensores, etc.
- Son tomadas en consideración. Cuenta con un diseño basado una
tecnología de regulación de velocidad de frecuencia variable y
tecnología de control de ascensor, el variador y controlador
integrados de ascensor es una combinación ideal de un sistema
de control de frecuencia rotacional (variador) y de controlador de
ascensor.
- Su unidad doble de microprocesador 32-bit embebido le otorga la
capacidad de completar la función de operación del ascensor y
transmisión.

Detalle del variador:

- Control electrónico con micro procesador.
- Colectivo, Selectivo de bajada y subida
- Automático.
- Simplex.

Fuerza eléctrica
Tipo de motor
Potencia de motor
Potencia instalada requerida
Sistema de freno
Paracaídas
Señalización
220 V / 380 V 60 Hz trifásico (corriente estable, para evitar molestias
pos las caídas de tensión.)
Gearless Ecológico
4.1 kW
6 kW
Características:
- Motor sin engranajes, tecnología de imanes permanentes.
- Alta tecnología que incrementa la eficiencia del elevador y reduce
sustancialmente el consumo de energía.
- Motor Compacto extra-silencioso y confortable que garantiza
un viaje suave y un nivel acústico prácticamente inapreciable.
- Menor consumo de energía. Ausencia de vibraciones y ruidos.
- Favorece mejor el aprovechamiento del área útil del edificio
evitando además contrastes visuales desde el exterior y ahorrando
en la construcción de un cuarto de Máquinas.
- Maquina ecológica que no usa lubricantes contaminantes UNE-EN
81-2 Europea
Características:
- Electromagnéticos de zapatas
- Ajustable mediante tornillo y resortes regulables,
- Accionamiento de la Bobina mediante corriente rectificada desde el
mando en el tablero.
- NORMA-UNE-EN 81 española.
Características:
- De acción instantánea.
- NORMA-UNE-EN 81 Europea
Características:
- Display LCD DIGITAL
- Incluye indicador digital ubicado en el interior de la cabina
- Luz de Registro de llamada.
- NORMA - UNE-EN 81 Europea
Dispositivos de Seguridad
Dispositivos considerados:
- Botón de Alarma alimentado con baterías para los casos de falta
de energía.
- Luz de emergencia en la cabina, que permite iluminación en caso
de corte de energía.
- Cortina luminosa de seguridad, conjunto de detectores infrarrojos
en todo el vano de la puerta que impide que se cierre cuando se
encuentre un obstáculo en el mismo.
- Intercomunicador en cabina.
- Indicador posición en todos los pisos.
- NORMA - UNE-EN 81 Europea

Modelo de Cabina

Características:
- Modelo ASTECA - GAMA LUXOR.
- cabina Construida en chapa de acero Inoxidable AISI 304. de
alta resistencia en lateral.
- Falso Cielo decorativo modelo LUXOR
- Paredes laterales en acero inoxidable
- Botonera con posición de columna vertical, de suelo a techo y de
acero inoxidable.
- Apagado automático de luz de cabina y ventilador para un mayor
ahorro de energía.
- Parte fondo espejo medio cuerpo de cabina
- Pasamano tubular en pared lateral acabado en acero Inoxidable.
- Zócalos en acero inoxidable.
- Espesor de acero inoxidable es 1.20 mm satinado calidad AISI
304 norma UNE-EN 81-2 europea.
- Dimensiones de cabina: 1,400 mm de ancho x 1,800 mm de
fondo x 2,300 mm Altura (sujeto a replanteo)
Entrada de cabina
Características:
- Uno (01)
- 02 hojas de acero inoxidable
- Los marcos y puertas automáticas en acero inoxidable.
- Apertura lateral.
- Entrada libre: 1,100 mm ancho x 2,100 mm alto.
Botonera de Cabina
Características:
- Pulsadores de Mando.
- Modelo Columna
- Placa en acero inoxidable.
- Display digital.
- Registro de Llamada.
- Pulsadores de piso 1,2 con sistema Braille
- Pulsadores para abrir, cerrar y alarma.
- Luz y Ventilador con sistema de temporizado para un mayor
ahorro de energía
- NORMA - UNE-EN 81 Europea.

Botonera de llamada exterior

Características:
- Placa en acero inoxidable.
- Pulsador de llamada.
- Registro de Llamadas
- Un (01) Display LCD digital en la entrada principal.

Características:
- Dos (02)
- Puerta principal con indicador de posición.
- Automáticas.
- Apertura lateral.
- Puerta piso exteriores en Acero Inox satinado todos los pisos
- Dimensiones: 1,100 mm ancho x 2000 mm alto.
II. OBSERVACIONES GENERALES

ASCENSORES TECNICOS ASOCIADOS S.A.C; se compromete a reemplazar durante el periodo de

garantía toda pieza debidamente reconocida defectuosa como resultado de una falla del material o de
un defecto de fabricación.

ASCENSORES TECNICOS ASOCIADOS S.A.C., no asumirá ninguna responsabilidad por accidentes

o daños a personas o a la propiedad causados por traspaso intencional de nuestras barreras de
seguridad, actos temerarios u otros similares ajenos a nuestro control de equipos.

Quedan excluidas de esta garantía:

a. El desgaste normal o los desperfectos que pudieran resultar de caso fortuito, maltratos,
sobrecargas, actos vandálicos y otros. Así como también deterioros debidos a causas de
fuerza mayor.
b. Cuando la instalación se deje sin mantenimiento.
c. Cuando el servicio de mantenimiento se confié a terceros.
d. En caso de que el cliente no cancele el monto total del contrato.

EL CLIENTE se compromete a realizar los trabajos de Obra civil que como consecuencia se
demanden para la instalación del Ascensor como son:

a. Picados y resanes.
b. Cerramientos de huecos de puertas.
c. Caseta y puerta de cuarto de maquina
d. Ganchos de izaje en placa, así como
e. Proporcionar en la obra un espacio seguro para ubicar todos los componentes del ascensor
 ANEXO N° 2

I. PRECIO
Se cotiza el equipo según las Especificaciones técnicas detalladas en el Anexo N° 1.

N Descripción Cantidad Precio Unitario

°

I Ascensor monta carga electromecánico. 1 $ 30,000.00 + IGV

La presente cotización contempla la provisión e instalación de un ascensor completo con funcionamiento de alto
confort y con características según requerimientos brindado por el Cliente. Todos los componentes utilizados en la
fabricación cumplen un estándar de calidad alto, lo cual asegura una vida útil y duradera de su equipo.
NOTA: Se recomienda revisar detalladamente la propuesta técnica, ya que el equipo entregado, cumplirá con las
todas las características señaladas en la presente cotización. ( Después de aceptada la propuesta, no se aceptan
devoluciones y/o cambios)

II. FORMA DE PAGO

MODALIDAD DE PAGOS % CONCEPTO

Primer pago 40 A la firma del contrato
Segundo pago 35 20 días antes del envío del Ascensor a Obra
Tercer pago 20 Para el inicio de la instalación del ascensor
Cuarto pago 05 Para la entrega del Ascensor funcionando al 100%

III. PLAZO DE ENTREGA E INSTALACIÓN

Llegada del ascensor a obra es: Cuatro (04) meses a partir de la firma del contrato y presentación de Boucher del
primer depósito, más 45 días para la instalación del ascensor (días calendarios).

El tiempo de instalación del ascensor se cumplirá siempre y cuando el cliente entregue el ducto del ascensor en
buen estado y proporcione la corriente eléctrica definitiva, 45 días antes que se venza el contrato.
IV. PERIODO DE GARANTÍA

El periodo de garantía es de treinta seis (36) meses.

El periodo de garantía está sujeto al mantenimiento preventivo realizado exclusivamente por ASTECA.
Los seis (06) primeros meses, el mantenimiento será gratuito por ASTECA con su servicio de emergencia
24/365. Las 24 horas, los 365 días del año.

V. VALIDEZ DE LA OFERTA
Hasta 07 días después de la fecha de emisión

VI. DATOS DE EMPRESA Y CUENTAS BANCARIAS

RAZÓN SOCIAL Ascensores Técnicos Asociados S.A.C.

NOMBRE COMERCIAL ASTECA
R.U.C. 20516212391
DIRECCIÓN Ca. San Fernando Nro. 225, Urb. Santa Luisa – Los Olivos

NOMBRE DE RECAUDO ASTECA ME BCP SOLES 191-2393404-0-96

CÓDIGO DE RECAUDO 8035 CCI SOLES 002-191-002393404096-57
TIPO DE MONEDA DÓLARES BCP DOLARES 191-2384599-1-66
CCI DOLARES 002-191-002384599166-52

*Número de Banco la Nación (Detracción): 00051008197 Donde se abona 10% de lo facturado (Considerar el tipo de cambio
según SUNAT – venta del día del abono).
 LUXOR LINE

GAMA LUXOR
Cada edificio representa en una ciudad una identidad
propia y es una herencia del tiempo. Con los diseños de
cabina LUXOR siempre podrá elegir uno que combine con
el estilo de su proyecto y lo haga eterno.
Nuestras colecciones en acero Natural o Espejo ofrecen
una gama contemporánea y modernista de interiores de
cabina.
 LUXOR LINE
GAMA PREMIUM
Nuestra Gama Premium LUXOR presenta una amplia variedad de cabinas en acero inoxidable y aporta
soluciones funcionales, estéticas y flexibles. Elija la cabina que más se adapte a sus necesidades, y
personalice los detalles a su gusto.
