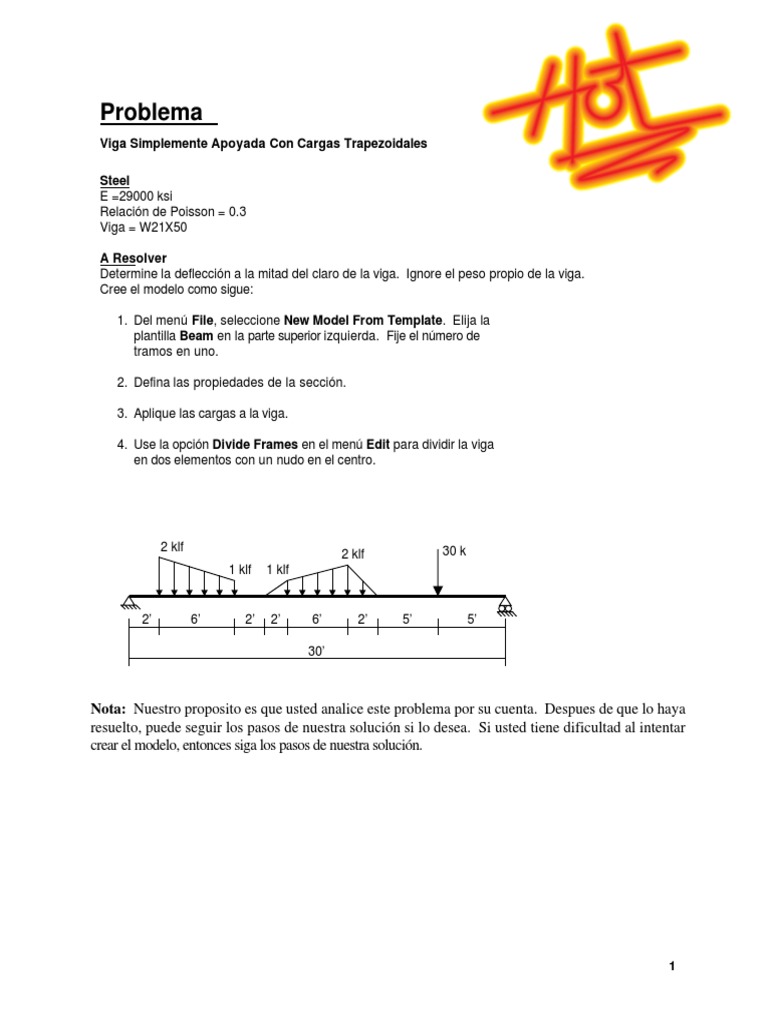

Problema

Viga Simplemente Apoyada Con Cargas Trapezoidales

Steel
E =29000 ksi
Relación de Poisson = 0.3
Viga = W21X50

A Resolver
Determine la deflección a la mitad del claro de la viga. Ignore el peso propio de la viga.
Cree el modelo como sigue:

1. Del menú File, seleccione New Model From Template. Elija la

plantilla Beam en la parte superior izquierda. Fije el número de
tramos en uno.

2. Defina las propiedades de la sección.

3. Aplique las cargas a la viga.

4. Use la opción Divide Frames en el menú Edit para dividir la viga

en dos elementos con un nudo en el centro.

2 klf 30 k
2 klf
1 klf 1 klf

2’ 6’ 2’ 2’ 6’ 2’ 5’ 5’

30’

Nota: Nuestro proposito es que usted analice este problema por su cuenta. Despues de que lo haya
resuelto, puede seguir los pasos de nuestra solución si lo desea. Si usted tiene dificultad al intentar
crear el modelo, entonces siga los pasos de nuestra solución.

1
Solución Problema

1. Pulse el botón en la barra de estado para cambiar las unidades a kip-ft.

2. Del menú File seleccione New Model From Template…. Este despliega el cuadro
de diálogo Model Templates.

3. En este cuadro pulse en la plantilla Beam para desplegar el cuadro de

diálogo Beam.

4. En este cuadro de dialogo:

• Teclee 1 en el cuadro de edición Number of Spans.

• Teclee 30 en el cuadro de edición Span Length.

• Pulse el botón OK.

5. Pulse la “X” en la esquina superior derecha de la ventana 3-D View para cerrarla.

6. Pulse el botón en la barra de estado para cambiar las unidades a kip-in.

7. Del menú Define seleccione Materials... para desplegar el cuadro de diálogo Define Materials.

8. Pulse STEEL en el área Materials para resaltarlo (seleccionado), y luego pulse el botón
Modify/Show Material. El cuadro de diálogo Material Property Data es desplegado.

9. En este cuadro de dialogo:

• Verifique que 29000 sea introducido en el cuadro de edición Modulus of Elasticity.

• Verifique que 0.3 sea introducido en el cuadro de edición Poisson’s Ratio.

• Acepte los otros valores por defecto.

• Pulse dos veces el botón OK para salir de todos los cuadros de diálogo.

10. Pulse el botón en la barra de estado para cambiar las unidades a kip-ft.

11. Del menú Define seleccione Static Load Cases... para desplegar el cuadro de diálogo
Define Static Load Case Names.

12. En este cuadro de dialogo:

• Teclee 0 en el cuadro de edición Self Weight Multiplier.

• Pulse el botón Change Load.

2
 • Pulse el botón OK.

13. Del menú Define seleccione Frame Sections... para desplegar el cuadro de diálogo
Define Frame Sections.

14. En el área Click To, pulse el cuadro de despliegue que dice Import I/Wide Flange y luego
pulse en el item Import I/Wide Flange.

15. Si el cuadro de diálogo Section Property File aparece, entonces localice el archivo Sections.pro
que debe localizarse en el mismo directorio que los archivos del programa SAP2000.

16. Aparece un cuadro de dialogo con una lista de todas las secciones de ala ancha disponibles en
esta base de datos. En éste cuadro de dialogo:

• Mueva la barra de desplazamiento hacia abajo y pulse en la sección W21X50.

• Pulse el botón OK tres veces.

17. Seleccione la viga.

18. Del menú Assign seleccione Frame y luego Sections... este submenú desplegará el cuadro de
diálogo Define Frame Sections.

19. Resalte W21X50 en el área Frame Sections y pulse el botón OK.

20. Pulse el botón Show Undeformed Shape para quitar el despliegue de asignación de
sección.

21. Seleccione la viga.

22. Del menú Assign seleccione Frame Static Loads... y luego Point and Uniform... este
submenú desplegará el cuadro de diálogo Point and Uniform Span Loads.

23. En este cuadro de dialogo:

• En el área Load Type and Direction verifique que las opciones Forces y la dirección
Global Z sean seleccionadas.

• En el área Point Loads seleccione la opción Absolute Distance From End I.

• En el área Point Loads teclee 25 en el primer cuadro de diálogo Distance y teclee -30
en el primer cuadro de edición Load.

• Pulse el botón OK.

24. Seleccione la viga.

25. Del menú Assign seleccione Frame Static Loads... y luego Trapezoidal... este submenú
desplegara el cuadro de diálogo Trapezoidal Span Loads.

3
26. En este cuadro de dialogo:

• En el área Load Type and Direction verifique que las opciones Forces y la dirección
Global Z sean seleccionadas.

• En el área Trapezoidal Loads seleccione la opción Absolute Distance From End I.

• En el área Trapezoidal Loads teclee 2 en la primer cuadro de edición Distance y

teclee -2 en el primer cuadro de edición Load.

• Teclee 2 en el segundo cuadro de edición Distance y teclee -2 en el segundo cuadro Load.

• Teclee 8 en el tercer cuadro de edición Distance y teclee -1 en el tercer cuadro de edición Load.

• Teclee 8 en el cuarto cuadro de edición Distance y teclee -1 en el cuarto cuadro de edición Load.

• Pulse el botón OK.

27. Seleccione la viga.

28. Del menú Assign seleccione Frame Static Loads... y luego Trapezoidal... este submenú
desplegará el cuadro de diálogo Trapezoidal Span Loads.

29. En este cuadro de dialogo:

• En el área Trapezoidal Loads teclee 10 en el primer cuadro de edición Distance y teclee

0 en el primer cuadro de edición Load.

• Teclee 12 en el segundo cuadro de edición Distance y teclee -1 en the segundo cuadro Load.

• Teclee 18 en el tercer cuadro de edición Distance y teclee -2 en el tercer cuadro de edición Load.

• Teclee 20 en el cuarto cuadro de edición Distance y teclee 0 en el cuarto cuadro de edición Load.

• Pulse el botón OK.

30. Seleccione la viga.

31. Del menú Edit seleccione Divide Frames… para

desplegar el cuadro de diálogo Divide Selected
Frames. Verifique que el cuadro de diálogo
aparece como el mostrado en la figura y pulse
el botón OK. La viga es dividida en dos elementos
con un nudo en el centro. Note que las cargas
no cambian.

32. Pulse el botón Show Undeformed Shape para quitar el despliegue de asignación de
cargas.

4
33. Del menú Analyze seleccione Set Options... para desplegar el cuadro de diálogo Analysis Options.

• En este cuadro de diálogo pulse Plane Frame XZ Plane para fijar los
grados de libertad disponibles para el análisis.

• Pulse el botón OK.

34. Pulse el botón Run Analysis para ejecutar el análisis.

35. Cuando el análisis este completo verifique los mensajes en la ventana de Análisis (debería
estar sin advertencias o errores) y luego pulse el botón OK para cerrar la ventana de Análisis.

36. Haga click derecho en el nudo central para ver sus desplazamientos en feet (pies).

37. Pulse el botón en la barra de estado para cambiar las unidades a kip-in.

38. Haga click derecho en el nudo central para ver sus desplazamientos in inches (pulgadas).
