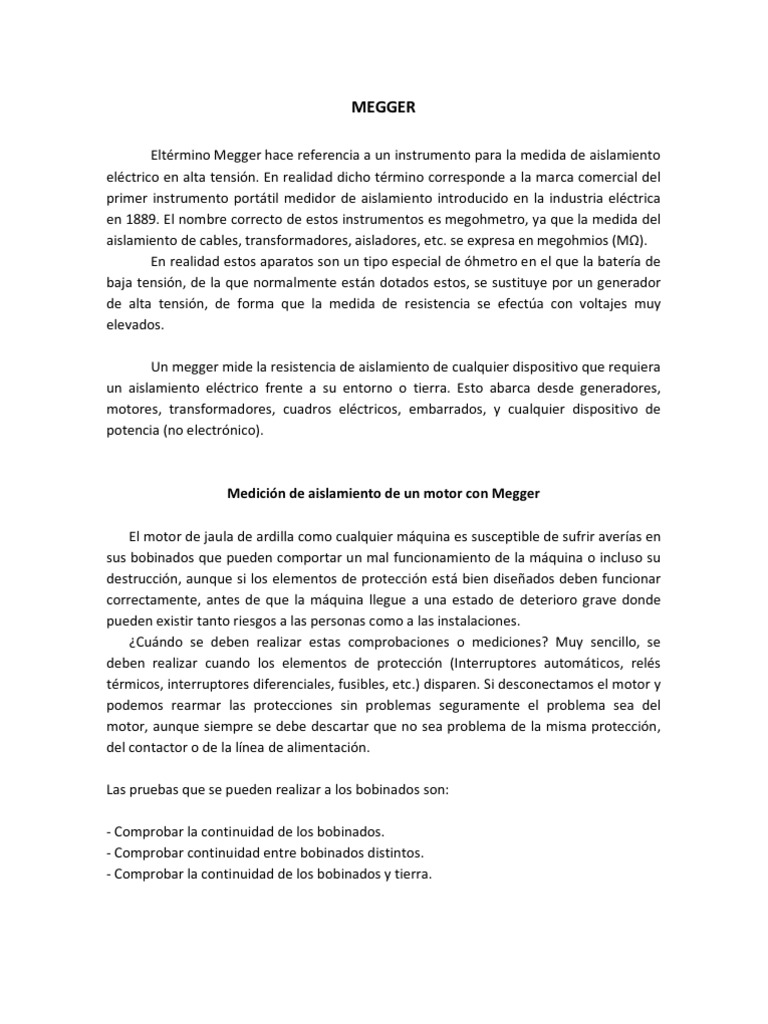

Eltérmino Megger hace referencia a un instrumento para la medida de aislamiento

eléctrico en alta tensión. En realidad dicho término corresponde a la marca comercial del
primer instrumento portátil medidor de aislamiento introducido en la industria eléctrica
en 1889. El nombre correcto de estos instrumentos es megohmetro, ya que la medida del
aislamiento de cables, transformadores, aisladores, etc. se expresa en megohmios (Mɏ).
En realidad estos aparatos son un tipo especial de óhmetro en el que la batería de
baja tensión, de la que normalmente están dotados estos, se sustituye por un generador
de alta tensión, de forma que la medida de resistencia se efectúa con voltajes muy
elevados.

Un megger mide la resistencia de aislamiento de cualquier dispositivo que requiera

un aislamiento eléctrico frente a su entorno o tierra. Esto abarca desde generadores,
motores, transformadores, cuadros eléctricos, embarrados, y cualquier dispositivo de
potencia (no electrónico).

c

    c

El motor de jaula de ardilla como cualquier máquina es susceptible de sufrir averías en

sus bobinados que pueden comportar un mal funcionamiento de la máquina o incluso su
destrucción, aunque si los elementos de protección está bien diseñados deben funcionar
correctamente, antes de que la máquina llegue a una estado de deterioro grave donde
pueden existir tanto riesgos a las personas como a las instalaciones.
¿Cuándo se deben realizar estas comprobaciones o mediciones? Muy sencillo, se
deben realizar cuando los elementos de protección (Interruptores automáticos, relés
térmicos, interruptores diferenciales, fusibles, etc.) disparen. Si desconectamos el motor y
podemos rearmar las protecciones sin problemas seguramente el problema sea del
motor, aunque siempre se debe descartar que no sea problema de la misma protección,
del contactor o de la línea de alimentación.

Las pruebas que se pueden realizar a los bobinados son:

- Comprobar la continuidad de los bobinados.

- Comprobar continuidad entre bobinados distintos.
- Comprobar la continuidad de los bobinados y tierra.
 Estas pruebas se pueden realizar con un comprobador de continuidad, un óhmetro o
con el Megger, aunque por experiencia para estar seguros realizar esta pruebas siempre
con el megger a excepción de la comprobación de la continuidad en los bobinados.

Ä
 




c este aparato se
utiliza para saber la resistencia de aislamiento de la máquina entre bobinados o entre ellos
y tierra, para ello desconectamos el motor de la línea y aplicamos 500 voltios entre las
bobinas (aunque estén conectadas en estrella o triángulo) y tierra, podemos guiarnos por
estos valores:

˜ Inferior a 16 Mё equivale a un mal aislamiento.

˜ 16 y 51 Mё equivale a un aislamiento regular, si el motor estuviese húmedo sería
recomendable con los aparatos adecuados poder secarlo.
˜ superior a 51 Mё equivale a un buen aislamiento.

Aunque siempre prevalecerán los valores que pueda suministrarnos el fabricante de la

máquina.

Megado de un motor conectado en estrella, he puesto una de las bananas del megger en W1 pero
se podría colocar en cualquier otro borne U1, U2,V1, V2 ó W2, la otra banana la he puesto en el
borne de tierra y éste tiene el conductor de protección (PE o CP), si tuviésemos el motor en el
banco de trabajo y por tanto sin conectar a tierra la banana la pondríamos en el mismo borne de
tierra o en un punto de la carcasa del motor asegurándose que hace buen contacto, esto es sin
pintura ni óxido entre la banana y la carcasa del motor.


 Ä
 c
Ä


Medida de la resistencia de aislamiento, como ya sabemos el aparato que se utiliza
para realizar medidas de aislamiento es el megóhmetro o megger. Antiguamente se
utilizaba como fórmula práctica; por cada kilovoltio de tensión de red corresponde 1Mё
de resistencia de aislamiento, es decir, si la tensión de la red era 380 v para que la
resistencia de aislamiento fuese correcta debía dar 0, 38 Mё.
El aislamiento se medirá con relación a tierra y entre conductores, mediante un
generador de corriente continua capaz de suministrar las tensiones de ensayo
especificadas en la tabla anterior con una corriente de 1 mA para una carga igual a la
mínima resistencia de aislamiento especificada para cada tensión.
Durante la medida, los conductores, incluido el conductor neutro o compensador,
estarán aislados de tierra, así como de la fuente de alimentación de energía a la cual están
unidos habitualmente. Si las masas de los aparatos receptores están unidas al conductor
neutro, se suprimirán estas conexiones durante la medida, restableciéndose una vez
terminada ésta.
Cuando la instalación tenga circuitos con dispositivos electrónicos, en dichos
circuitos los conductores de fases y el neutro estarán unidos entre sí durante las medidas.
La medida de aislamiento con relación a tierra, se efectuará uniendo a ésta el polo
positivo del generador y dejando, en principio, todos los receptores conectados y sus
mandos en posición "paro", asegurándose que no existe falta de continuidad eléctrica en
la parte de la instalación que se verifica; los dispositivos de interrupción se pondrán en
posición de "cerrado" y los cortacircuitos instalados como en servicio normal. Todos los
conductores se conectarán entre sí incluyendo el conductor neutro o compensador, en el
origen de la instalación que se verifica y a este punto se conectará el polo negativo del
generador.
Cuando la resistencia de aislamiento obtenida resultara inferior al valor mínimo
que le corresponda, se admitirá que la instalación es, no obstante correcta, si se cumplen
las siguientes condiciones:

ͻ Cada aparato receptor presenta una resistencia de aislamiento por lo menos igual al
valor señalado por la Norma UNE que le concierna o en su defecto 0,5 Mё.
ͻ Desconectados los aparatos receptores, la instalación presenta la resistencia de
aislamiento que le corresponda.

La medida de la resistencia de aislamiento entre conductores polares, se efectúa

después de haber desconectado todos los receptores, quedando los interruptores y
cortacircuitos en la misma posición que la señalada anteriormente para la medida del
aislamiento con relación a tierra. La medida de la resistencia de aislamiento se efectuará
sucesivamente entre los conductores tomados dos a dos, comprendiendo el conductor
neutro o compensador.

c








A la hora de realizar la medida se deberá proceder de la siguiente forma:

a) Los conductores de fase (L1,L2,L3) incluido el neutro (N), estarán aislados de su fuente
de alimentación a la que están habitualmente conectados.
b) Los conductores de fase (L1,L2,L3) incluido el neutro (N), estarán aislados respecto a
tierra.
c) El positivo del megóhmetro se colocará en el conductor de protección (CP/PE) y por
ende en tierra, el negativo se conectará a cualquier conductor de fase, neutro o puente
con el que unimos todos los conductores.
d) Se puentearán los conductores de fase y neutro al principio de la instalación, aunque
huelga decirlo, la red debe estar sin tensión por razones obvias.
e) Todos lo receptores permanecerán, en principio, conectados y sus mandos en posición
de paro, si existiesen fusibles, seccionadores, interruptores, etc., intercalados entre la
carga y la línea de alimentación que vamos a megar éstos se dejarán conectados.
f) Una vez efectuada la medida comprobar los valores con la tabla que he puesto más
arriba sacada de Reglamento Electrotécnico de Baja Tensión.
 RESISTENCIA DE AISLAMIENTO ENTRE CONDUCTORES ACTIVOS (L1,L2,L3 y N).

En esta segunda medida a realizar consiste en la medida de la resistencia de

aislamiento entre los conductores activos, recordar que a efectos normativos el conductor
neutro se considera un conductor activo, se procederá la siguiente forma:
a) Los conductores de fase (L1,L2,L3) incluido el neutro (N), estarán aislados de su fuente
de alimentación a la que están habitualmente conectados.
b) si existiesen fusibles, seccionadores, interruptores, etc., intercalados entre la carga y la
línea de alimentación que vamos a megar éstos se dejarán conectados.
c) Las cargas deben quedar desconectadas, es importante hacerlo porque a la hora de
megar podríamos estropear receptores o cargas sobre todo aquellas que tienen circuitos
electrónicos.
d) La medida se realizará sucesivamente entre conductores tomados dos a dos.
e) Una vez efectuada la medida comprobar los valores con la tabla que he puesto más
arriba sacada de Reglamento Electrotécnico de Baja Tensión.

No obstante cuando se hagan medidas de la resistencia de aislamiento en

conductores con el megóhmetro o megger se debe tener en cuenta las fugas superficiales
que puede haber entre el positivo y negativo del megger que nos puede falsear la medida.
Los megóhmetros disponen de tres conductores: el positivo, el negativo y el hilo de
guarda (o protector), normalmente señalizando con la letra G que tiene el mismo
potencial que el negativo. Como se puede apreciar en el siguiente dibujo si efectuamos la
medida de resistencia de aislamiento entre el blindaje del conductor y un conductor se
podría dar el caso de crearse una corriente de fuga superficial que nos falsearía la medida,
¿qué provoca esta corriente de fuga superficial? Pues suciedad en el conductor, humedad,
proximidad del positivo y negativo, etc.
 Para evitarlo se procede a conectar el conductor de guarda (G) como indica el
dibujo 2, de esta forma la medida será precisa evitando las corrientes superficiales de
fuga.
El tercer dibujo muestra otra disposición para evitar las corrientes de fuga
superficiales y además uniendo el conductor (o conductores) que queden libres al
conductor (G) se evitan capacidades que pudieran aparecer en el conductor (o
conductores libres) que también falsearían la medida, esta disposición sería la ideal.
