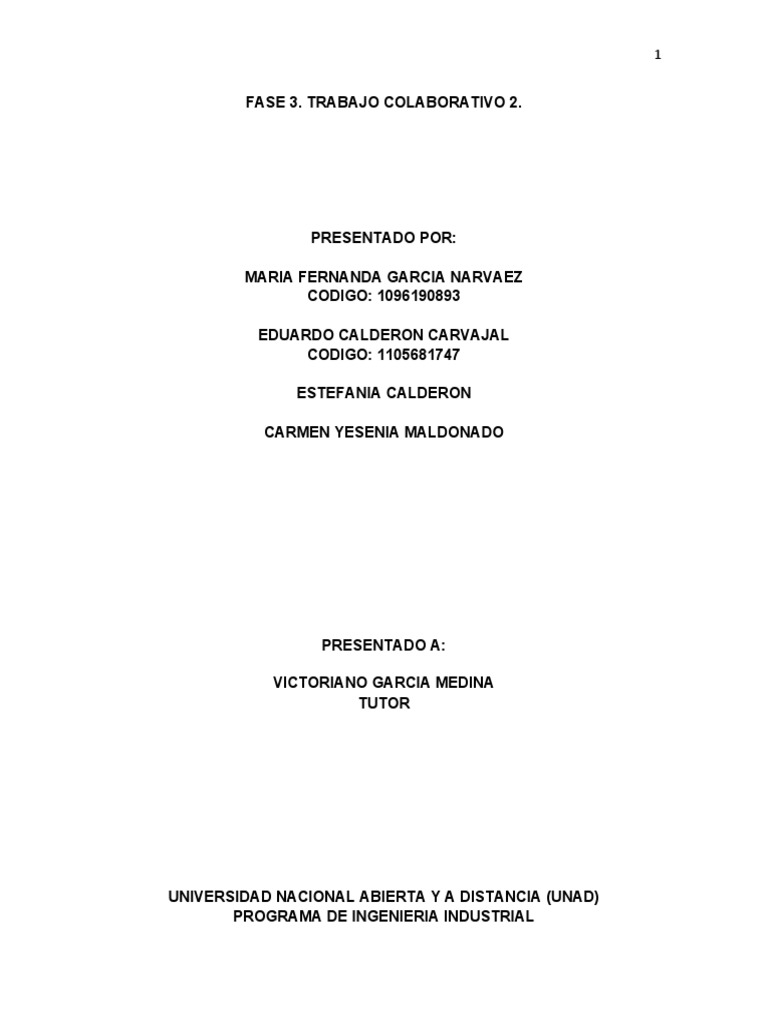

FASE 3. TRABAJO COLABORATIVO 2.

PRESENTADO POR:

MARIA FERNANDA GARCIA NARVAEZ

CODIGO: 1096190893

EDUARDO CALDERON CARVAJAL

CODIGO: 1105681747

ESTEFANIA CALDERON

CARMEN YESENIA MALDONADO

PRESENTADO A:

VICTORIANO GARCIA MEDINA

TUTOR

UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA (UNAD)

PROGRAMA DE INGENIERIA INDUSTRIAL
 2

OCTUBRE DE 2017

1. Calcular las fuerzas internas en cada una de las barras de la cercha asignada
por el método de los nodos y clasificarlas como de tracción (T), de compresión (C)
o de fuerza nula (N). Haciendo los diagramas de cuerpo libre para cada nodo y
resolviendo detalladamente. Introducir los valores en una tabla-resumen.

CALCULO DE LAS REACCIONES

∑ Fx=0
A X =0

∑ Fy=0
AY +G y =43.32 KN

∑ M A =0

7 .22∗( 2+ 4+6 +8+10 ) +3.61∗12−Gy∗12=0 ( Kn∗m)

G Y =21.66 KN

De la ecuación de F Y se obtiene
AY =43.32 KN −G Y
 3

AY =43.32 KN −21.66 KN

AY =21.66 KN

MÉTODO DE NUDOS

NODO A

EN X:
AL+ AB∗cos 25 º=0
AL=42.71∗cos 25 º
AL=38.70TENSION

EN Y:
21.66 – 3.61+ AB sin 25º =0
3.61−21.66 −18.05
AB= = =−42.71 KN
sin 25° sin 25 °

AB=−42.71 KN COMPRESION

NODO L

EN X:
LK – AL=0
LK – 38.70=0
LK=38.70 TENSION

EN Y:
LB=0
 4

NODO B

EN X:
BC∗cos 25 º+ BK ∗cos 25 º− AB∗cos 25º =0
BC + BK = AB
BC + BK =−42.71 KN

EN Y:

BC sin 25º −BK ∗sin 25 º−7.22 – ABsin 25 º=0

BC sin 25º −BK∗sin 25 º−7.22 – (−42.71∗sin25 º )=0
BC sin 25º −BK ∗sin 25 º−7.22 – (−18.05)=0
BC sin 25º −BK∗sin 25 º=– 10.83
−10.83
BC – BK =
sin 25 º
BC – BK =−25.62 KN

BC=−34,165 KN COMPRESION
BK =−8,545 KN COMPRESION
 5

NODO K

EN X:
KJ – KL – BK ∗cos 25 º=0
KJ= LK + BK∗cos 25 º
KJ=38.70+(−8,545)∗cos 25 º
KJ=38.70 – 7,74
KJ=30.96 KN TENSION

EN Y :
KC + BK∗Sen 25º =0
KC =−BK ∗Sen 25 º
KC =−(−8,545)∗Sen 25 º
KC =3,611 KN TENSION

NODO C

EN X:

CD∗cos 25º +CJ∗cos 43º −BC cos 25 º=0

CD∗cos 25º +CJ∗cos 43º =(−34,165)∗cos 25 º
CD∗cos 25º +CJ∗cos 43º =−30.96

EN Y:

CD∗Sen 25º −CJ∗Sen 43 º −7.22 – KC – BC∗Sen 25º =0

CD∗Sen 25º −CJ∗Sen 43 º −7.22−3,611 – (−34,165)∗Sen25 º =0
 6

CD∗Sen 25º −CJ∗Sen 43 º −7.22−3,611 – (−14.43)=0

CD∗Sen 25º −CJ∗Sen 43 º =7,22+3,611−14.43
CD∗Sen 25º −CJ∗Sen 43 º =−3,60
CJ =−20.65 KN COMPRESION
CD=−10,31 KN COMPRESION

NODO D

EN X :

DE cos 25 º−CD cos 25º =0

DE=CD

EN Y :

−CD Sen 25 º−DE Sen 25 º−7,22 – DJ=0

−CD Sen 25 º−DE Sen 25 º−7,22=DJ

CD=−10,31 KN COMPRESION
DJ=15.934 KN TENSION

Por simetria, los resultados de todad las fuerzas internas en los elementos son:
 7

NODOS FUERZA TENSIÓN O

GEMELOS ( KN) COMPRESIÓN
AB Y FG - 42.71 COMPRESIÓN
AL Y HG 38,70 TENSIÓN
LB Y HF 0 AMARRE
LK Y HI 38,70 TENSIÓN
BC Y FE -34,165 COMPRESIÓN
BK Y FI -8,545 COMPRESIÓN
KJ Y JI 30,96 TENSIÓN
KC Y EI 3,611 TENSIÓN
CD Y DE -10,31 COMPRESIÓN
CJ Y EJ - 20.65 COMPRESIÓN
DJ 15.934 TENSIÓN

2. Tomar un tramo de la estructura que involucre solo 2 o tres nodos y calcular la

fuerza interna en una barra seleccionada utilizando el método de las secciones.
Utilicen este resultado como criterio de verificación del valor encontrado para la
misma barra por el método de los nodos.

METODO DE SECCIONES

∑ M B=0
AL= 2m
 8

AL * 3.61 KN + BL * LK – AL *AY = 0
2 m * 3.61 KN + 0.933 m * LK – 2 m *21,66 KN = 0
LK = {(21.66KN – 3,61 KN)*2}/0,933 m
LK = 38.70 KN TENSION

BIBLIOGRAFIA
 9

 Rodríguez, A. J. (2014). Estática. México, D.F., MX: Larousse - Grupo

Editorial Patria (pp. 73-81). Recuperado de:
http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/detail.action?
docID=11013170&p00=est%C3%A1tica
