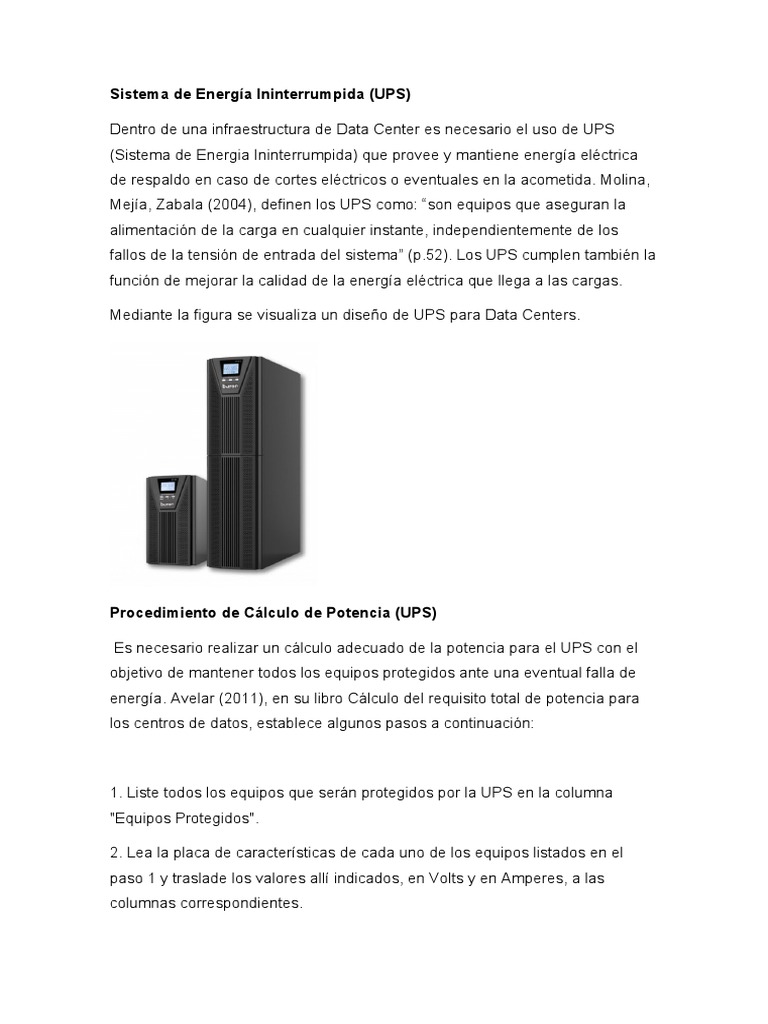

Sistema de Energía Ininterrumpida (UPS)

Dentro de una infraestructura de Data Center es necesario el uso de UPS

(Sistema de Energia Ininterrumpida) que provee y mantiene energía eléctrica
de respaldo en caso de cortes eléctricos o eventuales en la acometida. Molina,
Mejía, Zabala (2004), definen los UPS como: “son equipos que aseguran la
alimentación de la carga en cualquier instante, independientemente de los
fallos de la tensión de entrada del sistema” (p.52). Los UPS cumplen también la
función de mejorar la calidad de la energía eléctrica que llega a las cargas.

Mediante la figura se visualiza un diseño de UPS para Data Centers.

Procedimiento de Cálculo de Potencia (UPS)

Es necesario realizar un cálculo adecuado de la potencia para el UPS con el

objetivo de mantener todos los equipos protegidos ante una eventual falla de
energía. Avelar (2011), en su libro Cálculo del requisito total de potencia para
los centros de datos, establece algunos pasos a continuación:

1. Liste todos los equipos que serán protegidos por la UPS en la columna
"Equipos Protegidos".

2. Lea la placa de características de cada uno de los equipos listados en el

paso 1 y traslade los valores allí indicados, en Volts y en Amperes, a las
columnas correspondientes.
3. Multiplique el voltaje y el amperaje de cada equipo y coloque el resultado en
la columna "VA"

VA=VxA
Algunos equipos, como microcomputadores, pueden estar marcados con un
consumo de potencia medido en Watts. Para convertir esa lectura a VA,
simplemente divida por 0.7 (para un factor de potencia = 0.7) o multiplique por
1.43.

VA=Watts/0.7 VA= Watts*1.43

4. Sume los valores de la columna VA y ubique el resultado en la celda

"Subtotal".
5. Multiplique el valor resultante del paso 4 por 0.25 e ingrese ese valor en la
celda "Factor de Crecimiento". Este cálculo toma en consideración un futuro
crecimiento del sistema.
Factor de Crecimiento (25%)=Subtotal (VA)*0.25

Las computadoras modernas están diseñadas para ser expandidas, y éste

paso es recomendado para hacerlo posible.
La Organización Internacional de Normalización (ISO) 9000 recomienda que se
admita un 5% de tasa de crecimiento por año, por un período de 5 años, o un
total del 25%.
6. Sume los valores de "Factor de Crecimiento" y "Subtotal" para obtener los
"VA Requeridos".
VA (Requeridos)=Factor crecimiento + Subtotal
7. Seleccione la UPS apropiada, eligiendo un modelo cuya capacidad en VA
sea al menos tan grande como el valor obtenido en el paso 6 en la casilla "VA
Requeridos".
factor de potencia= 0.7

Materiales Protegidos por el UPS Consumo total (w) VA

(2) Firewall Cisco ASA modelo ASA5540-AIP20-K9 150 300 300 428.57
(5) Servidor IBM HS21 BLADE SERVER 300 428.57
(1) Switch CISCO CATALYST 4506-E (Core) 1300 1300 1300 1857.14
(12)Switch CATALYST 3560 SW 1200 1714.29
(2)Chasis BladeCenter® HT 2400 3428.57
(9)IBM BladeCenter HS22 7870 270 385.71
(2) IBM System Storage TS3200 480 685.71
(2) Storage Server IBM DS4300 380 542.86
(2 ) IBM TotalStorage SAN Switch 2005-H16 220 314.29
(3) Router 2811 Cisco 180 257.14
(5) Monitor IBM 1U Flat-Panel Monitor Console Kit 26 130 130 185.71
Subtotal 10228.57
Factor de crecimiento 2557.14

VA (Requeridos) 12785.71
Unidad de UPS (20Kva)
