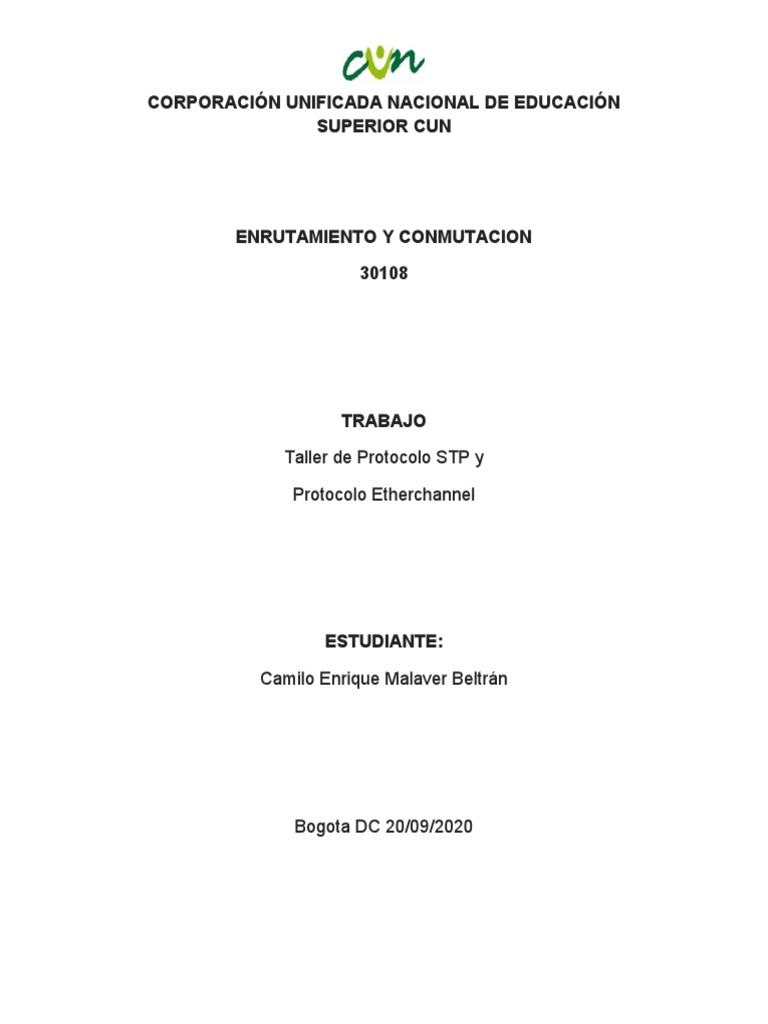

CORPORACIÓN UNIFICADA NACIONAL DE EDUCACIÓN

SUPERIOR CUN

ENRUTAMIENTO Y CONMUTACION

30108

TRABAJO

Taller de Protocolo STP y

Protocolo Etherchannel

ESTUDIANTE:

Camilo Enrique Malaver Beltrán

Bogota DC 20/09/2020
 Protocolo STP

Antes de empezar hablando sobre nuestros protocolos quiero explicar un poco sobre el
modelo OSI y las capas ya que en esta explicación podremos sitiar a los dos protocolos
(STP y Etherchannel) dentro de las capas ya explicadas

Modelo OSI

como sus siglas indican (International Organization for Standarization) y su

funcionamiento es de conseguir interconectar los sistemas de procedencia distinta para
que esto pudiera intercambiar información sin ningún tipo de impedimentos, esto se debe
a los protocolos con los que está operando de forma propia según su fabricante

este modelo como ya es bien conocido consta de 7 capas o bueno también denominadas
niveles de abstracción, en este modelo cada capa tiene su definición y su funcionalidad

esta separación de los niveles hace totalmente posible la intercomunicación de protocolos

distintos al concentrar las funciones espesificas en cada nivel de operación
El modelo OSI establece los dos tipos de servicio básicos que existen para las
telecomunicaciones:

 Con conexión: es necesario establecer primero una conexión mediante un circuito

para intercambiar información. Un tipo de comunicación con conexión es la
telefónica, tanto móvil como fija.
 Sin conexión: para enviar o recibir información no será necesario establecer un
circuito. El mensaje se envía con una dirección de destino y este llegará de la forma
más rápida posible, pero no necesariamente ordenado. Un ejemplo típico es el
envío de emails.

Protocolo STP (Protocol Spanning-Tree)

Es un protocolo de capa 2 que se ejecuta en switch’s, el principal objetivo del protocolo es

garantizar que no se crean bucles ya que esto hacia caer la red hacerla colapsar

En términos generales lo que el STP hace es eliminar lógicamente caminos de

comunicación, para ello el protocolo crea un árbol de switches presentes en la red y elige
el switch de referencia, a partir del cual se creará el árbol.

Considerando el ejemplo, SwitchA es elegido como root bridge (puente raíz), ya que es
quien tiene menor prioridad (por defecto, la prioridad es 32768) y también la más bajo
dirección física (dirección MAC)

Spanning Tree Protocol (Protocolo de árbol de expansión) y este se encarga de reconocer

y administrar bucles en topologias de redes nacidos a función de la redundancia en la
misma, vamos a definir una palabra clave para poder entender otro concepto importante
Bucle: Un bucle en sentido general es un ciclo que se repite indefinidamente hasta que
uno de los elementos que lo mantiene desaparezca, en programación por ejemple existen
bucles de que se repiten hasta que una condición se cumpla o deje de cumplirse.

Redundancia: La redundancia tiene que ver con asegurar la alta disponibilidad de los
recursos en un sistema informático, ya sea duplicando enlaces, servidores, datos, etc. En
este caso como hablamos de redes informáticas se usará la palabra redundancia para
referirnos a enlaces redundantes y dispositivos de conmutación redundantes.

Pues es una práctica común que en el diseño de la topología de una red se agreguen
enlaces redundantes con el fin de hacer la red tolerable a fallas y de esta forma si falla un
enlace la red tiene la capacidad de recuperarse inmediatamente sin que el usuario ni
siquiera sienta la falla

Bucles de switching. Un bucle de switching son bucles físicos en dispositivos de capa 2

donde una trama puede quedar atrapada en la red indefinidamente consumiendo ciclos
de CPU y ancho de banda hasta convertirse en una tormenta de difusión.

Mensaje de difusión (Broadcast Mesagge): es un mensaje que tiene por destino todos los
dispositivos de una red, existen protocolos que necesitan de estos mensajes para poder
funcionar, por ejemplo ARP (Address Resolution Protocol), DHCP (Dynamic Host Control
Protocol), entre otros.

Switch de capa 2: Un switch de capa 2 es un dispositivo de conmutación que no entiende

de direcciones IP, tampoco de enrutamiento y que solo se maneja con direcciones físicas
de capa 2 (direcciones MAC)
Si un switch de capa 2 recibe un mensaje de difusión por una de sus interfaces su
comportamiento normal es que reenvíe el mismo mensaje por todos sus puertos excepto
por donde lo recibió (Aquí es donde sucede el duplicado de tramas)

Como configurar STP

Pues por suerte para nosotros STP viene activado por default en la mayoría de los
Switches de capa 2, independientemente del fabricante (CISCO, JUNIPER, etc..) por lo que
no es necesario tirar de muchos comandos, pero si se nos da el caso de encontrarnos con
un entorno conmutado sin STP (Lo cual sería súper raro) podríamos hacerlo de la siguiente
forma:

En conclucion el SPANNING TREE PROTOCOL STP es un protocolo sencillo y eficiente de

implementar en la red, en los diferentes enlaces que se generan dentro de la misma.

La gran ventaja del protocolo STP es la facilidad con la que resuelve los problemas sobre
todo de bucles en la red de manera automática sin necesidad de que el usuario tenga que
hacer configuraciones complejas, si a eso le sumas la fiabilidad con la que gestiona,
tenemos un gran aliado a lo hora de montar una RED INFORMÁTICA.

Gracias a sus características como de que es un protocolo de red de capa 2 del modelo OSI
y esta basado en un algoritmo diseñado por Radia Perlman, además existen 2 versiones
del STP el cual uno de ellos, la original (DEC STP) y la otra la cual es la estandarizada por el
IEEE (IEEE_802.1D) que no son compatibles entre si

Actualmente se ha recomendado el uso de las ultimas versiones estandarizadas por el IEEE

802.1D es el estándar de IEEE para bridges MAC (puentes MAC), que incluye bridging
(técnica de reenvío de paquetes que usan los switches), el protocolo Spanning Tree y el
funcionamiento de redes 802.11, entre otros.

Protocolo Etherchannel
Es una tecnología de Cisco construida con los estándares 802.3 Full-Duplex y Fast
Ethernet; permite la agrupación lógica de varios enlaces físicos Ethernet, esta agrupación
es tratada como un único enlace y permite sumar la velocidad nominal de cada puerto
físico Ethernet usado y así obtener un enlace troncal de alta velocidad; máximo 8 puertos
Fast Ethernet, Giga Ethernet o 10Gigabit Ethernet. Con estas conexiones se pueden
interconectar Switches, Routers, Servidores o clientes.

Configuración. La configuración de un EtherChannel se puede hacer de dos formas

diferentes: negociación o manual. En negociación se pueden identificar también dos
formas, Port Aggregation Protocol (PAgdP) o Link Aggregation Control Protocol (LACP).

Ambos extremos se deben de configurar en el mismo modo.

PAgP Es un protocolo propietario de Cisco. El switch negocia con el otro extremo cuales
son los puertos que deben ponerse activos. El propio protocolo se encarga de agrupar
puertos con características similares (por velocidad, troncales, por pertenecer a una
misma VLAN,…). Se puede configurar de dos modos:

Auto. Pone el puerto en modo pasivo, solo responderá paquetes PAgP cuando los reciba y
nunca iniciará una negociación.

Dos puertos auto nunca podrán formar grupo, ya que ninguno puede iniciar una
negociación.

Desirable. Establece el puerto en modo activo, negociará el estado cuando reciba

paquetes PAgP y puede iniciar negociaciones con otros puertos.

LACP Es muy similar a PAgP ya que también puede agrupar puertos con características
similares. Es un protocolo definido en el estándar 802.3ad.

Los modos de configuración de LACP son:

Activo. Está habilitado para iniciar negociaciones con otros puertos.

Pasivo. No puede iniciar negociaciones, pero si responde a las negociaciones generadas

por otros puertos.
Dos puertos pasivos tampoco podrán nunca formar grupo. Es necesario que al menos uno
de los dos puertos sea activo.

En el modo manual toda la configuración del puerto se realiza de forma manual, no existe
ningún tipo de negociación entre los puertos.
