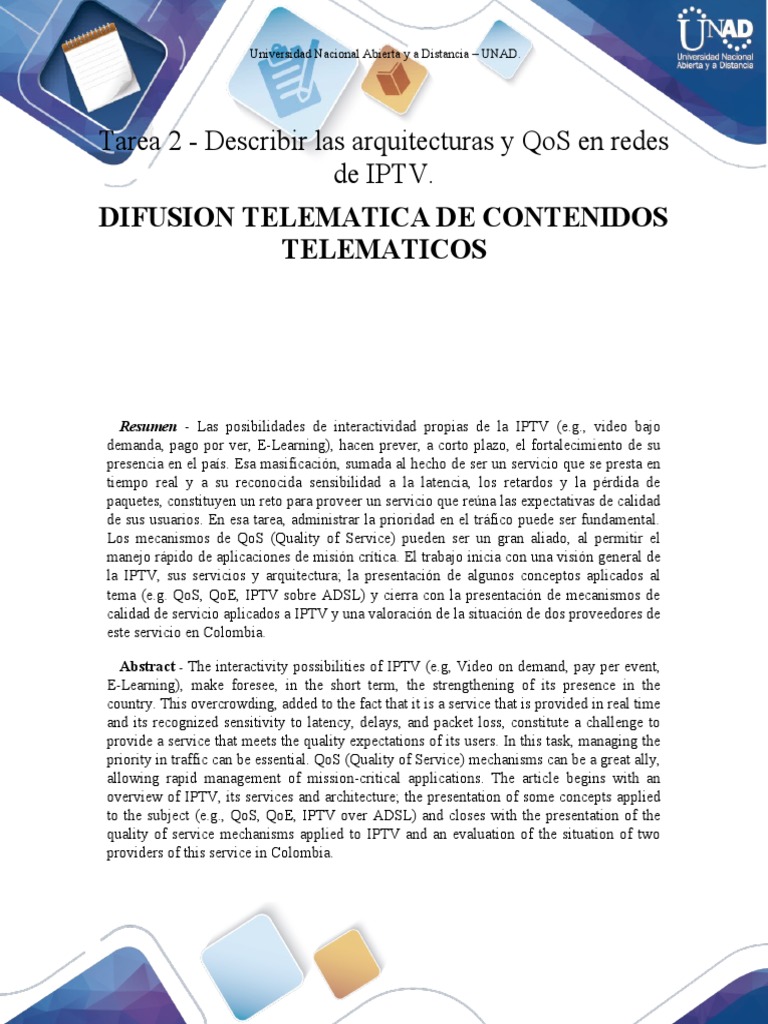

Universidad Nacional Abierta y a Distancia – UNAD.

Tarea 2 - Describir las arquitecturas y QoS en redes

de IPTV.
DIFUSION TELEMATICA DE CONTENIDOS
TELEMATICOS

Resumen - Las posibilidades de interactividad propias de la IPTV (e.g., video bajo

demanda, pago por ver, E-Learning), hacen prever, a corto plazo, el fortalecimiento de su
presencia en el país. Esa masificación, sumada al hecho de ser un servicio que se presta en
tiempo real y a su reconocida sensibilidad a la latencia, los retardos y la pérdida de
paquetes, constituyen un reto para proveer un servicio que reúna las expectativas de calidad
de sus usuarios. En esa tarea, administrar la prioridad en el tráfico puede ser fundamental.
Los mecanismos de QoS (Quality of Service) pueden ser un gran aliado, al permitir el
manejo rápido de aplicaciones de misión crítica. El trabajo inicia con una visión general de
la IPTV, sus servicios y arquitectura; la presentación de algunos conceptos aplicados al
tema (e.g. QoS, QoE, IPTV sobre ADSL) y cierra con la presentación de mecanismos de
calidad de servicio aplicados a IPTV y una valoración de la situación de dos proveedores de
este servicio en Colombia.

Abstract - The interactivity possibilities of IPTV (e.g, Video on demand, pay per event,
E-Learning), make foresee, in the short term, the strengthening of its presence in the
country. This overcrowding, added to the fact that it is a service that is provided in real time
and its recognized sensitivity to latency, delays, and packet loss, constitute a challenge to
provide a service that meets the quality expectations of its users. In this task, managing the
priority in traffic can be essential. QoS (Quality of Service) mechanisms can be a great ally,
allowing rapid management of mission-critical applications. The article begins with an
overview of IPTV, its services and architecture; the presentation of some concepts applied
to the subject (e.g., QoS, QoE, IPTV over ADSL) and closes with the presentation of the
quality of service mechanisms applied to IPTV and an evaluation of the situation of two
providers of this service in Colombia.
 Universidad Nacional Abierta y a Distancia – UNAD.
Índice de Términos – Broadcast, Broadcast TV (BTV), DiffServ Differentiated Services
Internet QoS model, Vídeo Bajo Demanda (VoD), MOS, Quality of service; quality of
experience, IPTV, multicast, OTT.
I. GLOSARIO
ADSL: Línea de Abonados Digital
Asimétrica.
RADSL: Línea de Abonados Digital de
Tasa Adaptable.
ADSL G. LITE o UDSL: Línea de
Abonados Digital Pequeña.
Broadcast: Calidad televisiva de video,
susceptible de ser emitida. Estándar
mínimo de calidad aceptado por las
emisoras de televisión de todo el mundo y
por sus organismos reguladores.
Broadcaster: Empresas públicas o
privadas que emiten señales de televisión
de libre recepción o pagada, creado por
ellos mismos o comprados a terceros. En
el fondo, es lo que se entiende por canales
de televisión terrestre que utilizan un bien
público como el espectro radioeléctrico.
Contribución: Vía de acceso de los
canales que forman parte de una oferta a
un centro de distribución digital. Dicha
contribución puede realizarse por fibra
óptica, satélite, radioenlaces y otros.
DOCSIS: (Data Over Cable Service
Interface Specification).
DiffServ: Differentiated Services
Internet QoS model (Modelo de Calidad
de servicio en Internet basado en
Servicios Diferenciados).
DNS: Domain Name System (Sistema de
Nombres de Dominio).
Encriptado: Proceso por el cual la señal
pasa a estar codificada de forma que
únicamente con ciertas claves sea posible
descodificarla. Este procedimiento se
realiza conforme a un algoritmo que es
común a todos los países europeos con el
objeto de obtener la compatibilidad entre
descodificadores.
EPG. Electronic Program Guide: Guía
Electrónico de Programación. Un servicio
básico de la oferta de TV. Mediante la
EPG, también llamada "navegador", el
usuario puede consultar la programación
diaria del operador de TV digital
observando en la pantalla, mediante un
mando a distancia, la programación por
temas, horario y canales.
FTTC: (Fiber-to-the-cabinet).
FTTH: (Fiber-to-the-home).
FTTS: (Fiber-to-the-street).
GPON: Gigabit-capable Passive Optical
Network, o Red Óptica Pasiva con
Capacidad de Gigabit.
HNED (Home Network End Device):
Dispositivo (TV, PC o set top box)
conectado a la red local encargado de
recibir los contenidos.
IGMP: Internet Group Management
Protocol (Protocolo de Gestión de Grupos
en Internet).
IGMP Snopping: Es una función
importante de la red multicast que se
utiliza para establecer y administrar
membresías de hosts y dispositivos de
enrutamiento en un grupo de
multidifusión.
 Universidad Nacional Abierta y a Distancia – UNAD.
IntServ: Integrated Services Internet QoS
model (modelo de Calidad de Servicio en
Servicios Integrados de Internet).
MOS: Mean Opinion Score (Media de
Resultados de Opinión)
Multimedia: Que está destinado a la
difusión por varios medios de
comunicación combinados, como texto,
fotografías, imágenes de video o sonido,
generalmente con el propósito de educar o
de entretener.
MPEG: Moving Pictures Expert Group.
MTU: Maximum Transmission Unit.
PAT: Program Association Table.
PMT: Program Map Table.
RFC: Request For Comments.
RTP: Real Time Protocol.
SD: Service Discovery.
SD&S: Service Discovery and Selection.
SP: Service Provider.
SRV: Service Location.
TS: Transport Stream.
UDP: User Datagram Protocol.
VLC: Video Lan Client.
WWW: World Wide Web.
XML: eXtensible Markup Language.
II. INTRODUCCIÓN
En IPTV (Internet Protocol Televisión) la
calidad de los contenidos entregados a los
usuarios se ve afectada por diferentes
parámetros de desempeño de la red que
deben ser asegurados en sus valores
mínimos para garantizar la calidad
percibida por los usuarios. El despliegue
del servicio de IPTV sobre redes
inalámbricas y móviles ha enfrentado
serios desafíos debido a las limitaciones
de ancho de banda, a la baja fiabilidad y
calidad de los enlaces de comunicaciones
inalámbricos y a la movilidad de los
terminales. Sin embargo, las últimas
tecnologías inalámbricas de banda ancha
se perfilan como redes idóneas para el
despliegue de este servicio toda vez que
son arquitecturas completamente IP (all-
IP) con capacidades de ofrecer Calidad de
Servicio (QoS, Quality of Service) de
extremo a extremo e incrementan la
velocidad de acceso. Por tanto, en este
artículo se realiza la revisión de los
trabajos que se han realizado para la
implementación de la IPTV sobre redes
inalámbricas y móviles con QoS.
III. DESARROLLO DE LA
ACTIVIDAD
Actividad 1: Respuestas a las preguntas
generadoras de la Unidad 2
a. El estudiante debe leer los
documentos requeridos para la
Unidad 2.
b. Debe dar respuesta a las siguientes
preguntas:
Arquitectura de red.
 ¿Cuáles son las arquitecturas de
plataforma IPTV, descríbelas?
Existen diversas arquitecturas para
realizar la transmisión de servicios de
video sobre diferentes tipos de redes de
telecomunicaciones, pero cualquier red de
distribución basada en IP requiere
incorporar, al menos, los siguientes
 Universidad Nacional Abierta y a Distancia – UNAD.
módulos: [ CITATION Cal18 \l 2058 ]
[ CITATION Hui05 \l 2058 ]
1. Captura de señales de video.
Estas están diferenciadas en dos tipos así:
Canales SD y canales HD. Las diferencias
entre las dos es la velocidad que usa para
la conexión, para un canal de calidad
estándar SD, se necesita
aproximadamente 2Mbps, mientras que
para un canal de alta calidad se necesita
aproximadamente 8Mbps. El
funcionamiento de IPTV depende del
cumplimiento de algunos requisitos.
[ CITATION Cal18 \l 2058 ]
Ancho de banda.
Se hace necesario tener en cuenta las
veces que la señal pasa por un
decodificador. Además, se debe tener en
cuenta si dispone de otros servicios
convergentes conocidos como dúo y triple
play, es decir internet y telefonía, o
internet, telefonía y televisión. Por muy
bajo que sean debe tener los siguientes
parámetros o características:[ CITATION
Cal18 \l 2058 ]
Imagen No.1 – Tomada de
https://dspace.ups.edu.ec/bitstream/123456789/16305/1/
UPS-CT007934.pdf
Señal a ruido.
Debe tener un valor mayor a 13dB, lo
cual asegura una estabilidad en el
servicio. [ CITATION Cal18 \l 2058 ]
Atenuación.
Esta tiene que ser menor a 40 dB, si
sobrepasa puede existir interrupciones en
el servicio.[ CITATION Cal18 \l 2058 ]
2. Almacenamiento y servidores de
video.
Para almacenar el contenido de video que
se comprime, se emplean servidores de
tipo Broadcast, pues, estos se encargan de
orientar el video de un códec a otro. Están
diseñados para brindar el mejor
desempeño, rentabilidad y calidad a un
gran número de usuarios. [ CITATION
Cal18 \l 2058 ]
3. Distribución del contenido.
La distribución de contenido depende de
los protocolos IGMP y MLD. Son usados
por ser óptimos. El objetivo es poder
enviar a varios dispositivos la misma
información de manera simultánea.
[ CITATION Cal18 \l 2058 ]
4. Equipo de acceso y de usuario.
Permiten llegar al suscriptor conocidos
como última milla esto por diferentes
medios. Depende mucho de la empresa de
telecomunicaciones que brinde el
servicio. Permite la conexión entre el
núcleo de red y los usuarios. [ CITATION
Cal18 \l 2058 ]
5. Software (gestión).
Se encarga de administrar, controlar y
monitorear la plataforma, configurar
alarmas e indicadores en tiempo real. En
general este servidor se encarga de
controlar el rendimiento de la plataforma
para entrega de servicios.[ CITATION
 Universidad Nacional Abierta y a Distancia – UNAD.
Cal18 \l 2058 ]
Imagen No.2 – Tomada de
https://www.acta.es/medios/articulos/ciencias_y_tecnol
ogia/043039.pdf
Una red de distribución que está basada
en el protocolo IP debe estar constituida
por los siguientes módulos funcionales
así:
1. Red de distribución primaria.
Está compuesta por las fuentes de
contenido y las redes involucradas en
el transporte de los contenidos de
televisión hasta el proveedor de
servicio. Las fuentes de contenido son
el recurso principal de información de
un sistema de IPTV porque de ellas se
obtienen los contenidos de video y
audio que se transmiten al proveedor
del servicio a través de la red de
distribución primaria de IPTV. La
programación proviene de la
televisión terrestre, televisión satelital
y otras redes, en formato analógica
(estándar PAL, NTSC y SECAM) o
digital (codificada con el estándar de
compresión MPEG-2 u otro.)
[ CITATION Hui \l 2058 ]
2. Proveedor del servicio.
Representa el área fundamental del
servicio de IPTV, dado que es el
encargado de codificar, almacenar,
administrar y distribuir los contenidos
de televisión de acuerdo con las
preferencias de cada usuario o grupo
de usuarios dentro de una región o
ciudad. Para cumplir con estas
funciones el proveedor del servicio
está constituido por un conjunto de
elementos encargados de realizar
tareas específicas relacionadas con el
servicio de IPTV así: [ CITATION Hui \l
2058 ]
a. Codificador de video bajo
demanda.
Corresponde a uno o varios equipos que
contienen la capacidad de recibir los
contenidos de video y audio que han sido
solicitados bajo el servicio de VoD, para
codificarlos con un formato de
compresión seleccionado por el proveedor
y luego ser enviados al servidor de video
bajo demanda VoD.[ CITATION Hui \l 2058 ]
b. Servidor de video bajo
demanda.
Se encarga de almacenar los contenidos
de video relacionados con el servicio de
VoD, para posteriormente ser enviados al
suscriptor en el momento que los solicite
de acuerdo con la lista de contenidos bajo
demanda presentada al usuario a través de
la guía de programación electrónica
(EPG: Electronic Program Guide.)
[ CITATION Hui \l 2058 ]
c. Codificador de televisión
en tiempo real.
Este tiene como función tomar los
contenidos de televisión digital o
analógica recibidos para codificarlos con
un formato de compresión adecuado a la
lista de canales del servicio de difusión de
televisión digital disponibles presentada
 Universidad Nacional Abierta y a Distancia – UNAD.
al usuario a través de la guía de
programación electrónica ejecutada en el
cliente IPTV. [ CITATION Hui \l 2058 ]
d. Servidores de gestión y
operación del servicio.
Se denominan también servidores de
software intermedio (Middleware), este
compuesto por uno o más equipos
encargados de verificar la información y
estado de cada usuario en la base de datos
del proveedor al solicitar un servicio en
particular, y así determinar su
autorización y generar el cobro
correspondiente si es necesario. Por otra
parte, en esta área se ejecutan funciones
de gestión sobre los recursos de la red
para garantizar el ancho de banda
requerido en la transmisión del video.
[ CITATION Hui \l 2058 ]
e. Servidores de cifrado de
contenidos.
Este realiza tareas de seguridad que
incluyen cifrado de los flujos de video
para evitar fraudes o accesos no
autorizados al servicio. [ CITATION Hui \l
2058 ]
f. Inserción
programación.
Esta función le permite al operador
agregar publicidad, contenidos
adicionales y canales que dependen del
proveedor del servicio. [ CITATION Hui \l
2058 ]
3. Red secundaria.
La red secundaria a su vez está compuesta
por las redes pertenecientes al proveedor
de red. [ CITATION Hui \l 2058 ]
1. Proveedor de red.
Es el encargado de suministrar la red de
distribución para el servicio de IPTV, que
dentro del sistema televisión digital,
corresponde a la red de distribución
secundaria. Hacen parte de esta, la red de
distribución WAN (Wide Área Network)
y la red de acceso de la siguiente manera:
a. Distribución WAN.
Es una red de alta velocidad de la cual
depende la capacidad de distribución del
servicio, transportando los flujos de video
basados en el protocolo IP, desde el
proveedor del servicio hasta la
distribución local. [ CITATION Hui \l 2058 ]
b. Red de acceso.
Provee la conexión entre el distribuidor
local y la red del suscriptor, y está
compuesta por arquitecturas de red tales
como HFC, FTTx o inalámbricas. Dentro
de la red de acceso encuentra el último
tramo de red por el cual viajan los
contenidos de video denominados como
“tramos de última milla” y es allí donde
se presenta el mayor número de
de problemas que afectan las
comunicaciones de video en tiempo real
esto debido a su gran volumen y
limitaciones de ancho de banda en las
redes existentes. [ CITATION Hui \l 2058 ]
Enlaces de última milla.
Los proveedores se ven obligados a
proporcionar la suficiente capacidad de
ancho de banda para IPTV. Es el
segmento de red que se encuentra entre la
central y el hogar de los usuarios debe
tener la capacidad adecuada para que la
 Universidad Nacional Abierta y a Distancia – UNAD.
red fluya y no colapse. Para ello existen
varios tipos de acceso a la red lo
suficientemente robustos para cumplir los
requisitos que implica IPTV entre ellos se
tiene:
 A través de una red con fibra óptica.
 A través de una red DSL.
 A través de una red satelital.
 A través de una conexión fija de
banda ancha inalámbrica.
 A través de internet.
Actualmente la red con mejores
cualidades es la de F.O, ya que esta tiene
un flujo de datos prácticamente
ilimitados, y esto la hace más escalable
para un futuro en donde la demanda en
accenso.[ CITATION Cal18 \l 2058 ]
4. Distribuidor local.
Por su parte este provee la entrega de los
servicios y gestión de los recursos sobre
la red de acceso en un área geográfica
determinada hasta el cliente IPTV. Aquí
se encuentran elementos como el servidor
de contenido local, inserción de
programación local y los equipos de
distribución empleados por la red, que
depende de la tecnología que se emplee.
[ CITATION Hui \l 2058 ]
5. Red del suscriptor.
Es el dominio donde los servicios de
IPTV son distribuidos a uno o varios
usuarios del servicio y tiene capacidad de
compartir los recursos de red con otros
dispositivos basados en la tecnología IP.
Para la red del suscriptor es necesario
utilizar puretas de enlace (Gateway) como
medio de comunicación entre la red de
acceso y el dominio de red dentro del
hogar. Entre los agentes que intervienen
en este dominio se encuentran: [ CITATION
Hui \l 2058 ]
a. CPE IPTV.
Este es un dispositivo que posee la
capacidad de recibir las señales de audio
y video IP y conectarse a la red de acceso
del proveedor de servicio IPTV. Los
equipos tales como computadoras
personales, Set Top Box, o cualquier otro
dispositivo digital que cumpla con los
requerimientos para acceder al servicio
IPTV, corresponde a CPEs. [ CITATION Hui
\l 2058 ]
b. Cliente IPTV.
Esta es una aplicación ejecutada sobre el
CPE que permite el acceso a los servicios
IPTV, el cliente IPTV participa en el
proceso de autenticación del suscriptor,
validación de los contenidos que han sido
cifrados, decodificación y presentación
del flujo de video y audio de los servicios
de difusión de televisión digital y video
bajo demanda. Además, provee una
interfaz de usuario para la comunicación
entre el suscriptor y el proveedor del
servicio IPTV. [ CITATION Hui \l 2058 ]
Imagen No.3 – Tomada de
http://repositorio.unicauca.edu.co:8080/xmlui/bitstream/
handle/123456789/2020/LINEAMIENTOS%20T
%C3%89CNICOS%20Y%20REGULATORIOS
%220PARA%20LA%20IMPLEMENTACI%C3%93N
%20DE%20IPTV%20EN%20COLOMBIA.pdf?
sequence=1&isAllowed=y
 Universidad Nacional Abierta y a Distancia – UNAD.

Imagen No.4 – Tomada de
https://repositorio.ucp.edu.co/bitstream/10785/2100/1/C
DMIST22.pdf
o Internet, juegos,
o Pago de facturas e impuestos.
servicios de Información.
o Compra de productos.
o Publicidad interactiva.
o E1earning.
o guías telefónicas., etc.[ CITATION
Hui05 \l 2058 ]
 Software.

 ¿Cuáles son los elementos Sistemas de soporte de operaciones

interactivos en los sistemas de (OSS).
IPTV, descríbelos?
La parte del software dentro del
La televisión por internet “IPTV” es el sistema de IPTV, consiste
resultado de la convergencia de internet y básicamente en la administración del
televisión, solución que posibilita nuevas contenido entregado al usuario, así
opciones de entretenimiento y servicios como el registro y facturación por
para los usuarios y la generación de servicios como eventos pagos.
mayores ingresos para los operadores que Además, se encarga de presentar un
brinden este servicio. ambiente amigable al usuario para
interactuar en su pantalla de
El ofrecimiento conjunto de servicios de televisión.
video, voz y datos (Triple Play),
incrementa las ganancias por usuario, Como por ejemplo el servicio de
mejora su satisfacción y mantiene la IPTV de la empresa de
fidelidad de este. Entre los posibles telecomunicaciones de Bogotá ETB:
servicios de IPTV se encuentran:
o Guía de programación electrónica.
o Grabador de video PVR.
o Time Shift TV.
o Video On Demand.
o Canales de televisión digital y
música ilimitados.
o Persona1 Video Recording (PVR).
o Programación pago (Pay per Imagen No.5 -Realizada por el autor 20/01/2021.
view).
o Caller ID en pantalla. El menú del decodificador.
o Verdadero video On Demand
o Herramientas
(VOD).
o email, VOD por suscripción
(SVOD).
 Universidad Nacional Abierta y a Distancia – UNAD.

Imagen No.9 -Realizada por el autor 20/01/2021.

Imagen No.6 -Realizada por el autor 20/01/2021.

o Ajustes.
o General.
 Idioma y lenguaje.
 Recordatorio.
 Grabaciones.
 Pantalla de inicio.
 Ajuste de audio. Imagen No.10 -Realizada por el autor 20/01/2021.

o Ayuda.

Imagen No.7 -Realizada por el autor 20/01/2021.

Imagen No.11 -Realizada por el autor 20/01/2021.
o Cuenta. o Mi tienda.
 Información. o Los diferentes canales.
 Cambio de PIN. o Compras.

Imagen No.12 -Realizada por el autor 20/01/2021.

Imagen No.8 -Realizada por el autor 20/01/2021.

o Control Parental.
 Universidad Nacional Abierta y a Distancia – UNAD.

Imagen No13 -Realizada por el autor 20/01/2021.

Imagen No.17 -Realizada por el autor 20/01/2021.

o Música en vivo.
 Guía de programación electrónica.

o Guía de programación.

Imagen No.14 -Realizada por el autor 20/01/2021.

o Emisoras

Imagen No.18 -Realizada por el autor 20/01/2021.

o La guía de ayer.

Imagen No.15 -Realizada por el autor 20/01/2021.

o Canales de música.

Imagen No.19 -Realizada por el autor 20/01/2021.

o Mosaico de canales.

Imagen No.16 -Realizada por el autor 20/01/2021.

o Audios favoritos.

o Tv en vivo.
 Universidad Nacional Abierta y a Distancia – UNAD.

Imagen No.20 -Realizada por el autor 20/01/2021.

o Favoritos.

Imagen No.24 -Realizada por el autor 20/01/2021.

o Programadas.

Imagen No.21 -Realizada por el autor 20/01/2021. o On Demand.

o Catalogo.
o Bloqueos.

Imagen No.25 -Realizada por el autor 20/01/2021.

Imagen No.22 -Realizada por el autor 20/01/2021.
o Buscar. o Pague por ver.

o Grabaciones.

o Programas.

Imagen No.26 -Realizada por el autor 20/01/2021.

o Buscar.

Imagen No.23 -Realizada por el autor 20/01/2021. o Información de inicio y final de

un programa.
o Series.
 Universidad Nacional Abierta y a Distancia – UNAD.
Imagen No.27 -Realizada por el autor 20/01/2021.
o Retroceder hasta 2 horas y La guía de canales y su respectiva
adelantar programación.
Imagen No.28 -Realizada por el autor 20/01/2021.
 Grabador de video PVR.
o Grabar hasta 5 canales en
simultanea y posibilidad de ver
otro durante la grabación,
Almacenamiento de 300 GB.
Imagen No.29 -Realizada por el autor 20/01/2021.
Lista de canales en pantalla.
Imagen No.30 -Realizada por el autor 20/01/2021.
programación.
 Guía de programación electrónica.
La EPG es un servicio que se podría
asimilar a un teletexto mejorado (con
gráficos y textos de alta resolución)
centrado en la programación de las
cadenas de TV digital. La guía permitía
conocer la programación diaria de las
distintas cadenas mediante un navegador
intuitivo, a través del mando a distancia
del decodificador.[CITATION San \l 2058 ]
 Grabador de video PVR.
El PVR es un sistema de grabación
interactivo con el que podemos grabar
todo lo que sale por nuestro televisor.
Sirven mayormente para grabar algo que
se está emitiendo al mismo tiempo que
otro programa que queremos ver y así
poder visualizarlo más tarde sin tener que
estar haciendo zapping en los intermedios
del primer programa. Aunque también se
utilizan al estilo vídeo de toda la vida,
programándolos para que graben algo que
no podemos ver al no estar en casa. Y
todo esto ayudado, normalmente, con una
guía interactiva donde todo lo que
debemos hacer nosotros es seleccionar el
programa y el PVR se encarga solo de
 Universidad Nacional Abierta y a Distancia – UNAD.
hacer el resto por nosotros.[ CITATION
Man17 \l 2058 ]
 Time Shift TV.
La función Time shift, permite mientras
se está realizando una grabación con el
televisor, que se pause la imagen, se
rebobine hasta un punto específico de la
grabación, y volver a situarse en lo que
sería la imagen en directo. Todo esto lo
hace, mientras se sigue grabando el
programa. Quiere decir, que podemos
grabar un contenido, y volver a ver algún
momento de la grabación, sin que esta se
vea afectada.[ CITATION TvH18 \l 2058 ]
 Video On Demand.
Servicio que permite a los usuarios elegir,
de entre diferentes vídeos disponibles u
ofertados por una plataforma, el que
quieren visualizar en ese momento.
[ CITATION Wok21 \l 2058 ]
 Pay Per View o PPV.
El servicio de PPV consiste en la
factibilidad de los suscriptores en
contratar un programa en particular,
generalmente es utilizada para la
recepción en vivo de eventos
deportivos o conciertos, lo que implica
que todos los usuarios recibirán el
mismo flujo datos al contratar PPV. Tanto
la petición del servicio VoD como PPV se
la solicita a través de los IPTVCD de
cliente. [ CITATION Wok21 \l 2058 ]
En conclusión, para un mejor aprovecha
miento del ancho de banda disponible se
pueden insertar servicios de E-learning
(aprendizaje electrónico), personal video
recorder (Grabación personal de videos,
PVR), guía de programación electrónica
(GPE), canales de audio. [ CITATION
Wok21 \l 2058 ]
Calidad de la red.
 ¿Qué es QoE y QoS? Realice una
definición con ejemplos.
Calidad de Experiencia del Usuario
(QoE).
La calidad de experiencia del usuario
(QoE) es un parámetro que está
relacionado directamente con el servicio
prestado y el usuario final, el cual
cuantifica el funcionamiento del servicio,
pero de forma subjetiva y a un alto nivel,
mientras que la QoS se encarga de
determinar parámetros como el jitter o el
retardo. La QoE afecta en forma directa lo
que el usuario puede apreciar
directamente en la recepción, como el
pixelado y congelación de la imagen,
anulación del audio, desfase entre el
video y el audio (fuera de lipsing).
[ CITATION Wok21 \l 2058 ]
Para evitar la congelación de la imagen, o
la interrupción del servicio, se puede
disponer de Stream de video de distintas
calidades para el mismo contenido, así, en
virtud del estado de la red, se podría
cambiar a una calidad inferior en caso de
saturación o a una calidad superior en
caso contrario. En este sentido, también
existe la alternativa de usar codificación
de video escalable (SVC, Scalable Video
Coding), así se ofrecerían streams de
video complementarios que unidos darían
una señal de alta calidad, mientras que de
forma separada la calidad sería suficiente
para su visionado. Esta opción requiere
mayor procesamiento y complejidad de
 Universidad Nacional Abierta y a Distancia – UNAD.
codificación/decodificación, tanto en
origen como en destino, por lo que aún no
está muy extendida, ya que dificulta la
generación y distribución de contenidos
en vivo. [ CITATION Wok21 \l 2058 ]
Conceptualización de parámetros.
Para poder estimar los parámetros a
evaluar se trata un documento de la
asociación internacional Video Services
Forum, el cual está compuesto por
usuarios y fabricantes dedicados a la
interoperabilidad, métricas de calidad y
enseñanza relacionadas con tecnologías
de red para difusión de video. En éste se
realiza una selección y un análisis de las
métricas que permiten caracterizar con
más exactitud redes IP para la realización
de streaming de video. Dentro de los
parámetros a evaluar encontramos:
[ CITATION Wok21 \l 2058 ]
Jitter acumulado.
El jitter se define técnicamente como la
variación en el tiempo en la llegada de los
paquetes, causada por gestión de la red,
pérdida de sincronización o por las
diferentes rutas seguidas de los paquetes
para llegar al destino. El jitter es un efecto
de las redes de datos no orientadas a
conexión y basadas en conmutación de
paquetes; como la información se
discretica en paquetes, cada uno de éstos
puede seguir una ruta distinta para llegar
al destino. [ CITATION Wok21 \l 2058 ]
El jitter se mide a partir de la suma de la
variación del retardo en un intervalo de
tiempo, normalmente de un segundo. Los
puntos de medida se toman en las
interfaces de red donde se deseen detectar
congestiones transitorias. Un incremento
de su valor refleja el crecimiento de colas
en los routers, evento precursor de una
posible pérdida de paquetes. [ CITATION
Wok21 \l 2058 ]
Retardo extremo a extremo (latencia).
Se define como la latencia o la suma de
los retardos temporales dentro de la red.
Los retardos están constituidos por el
retardo de propagación y de transmisión
del paquete. Básicamente se dice que es la
latencia media calculada sobre un período
de tiempo, que presenta la ruta entre dos
puntos de medida. Una manera de
medición es cuando se transmiten
paquetes con marcas de tiempo
sincronizadas y en el extremo receptor se
compara dicho valor con el tiempo
instantáneo, obteniendo así la diferencia. [
CITATION Wok21 \l 2058 ]
Tiempo de vinculación.
Es el tiempo de latencia entre una orden
de envío multicast o un IGMP Join por
parte de un miembro y la recepción del
primer paquete multicast por dicho
miembro. Se mide como la diferencia
entre el instante de tiempo de transmisión
del primer bit del IGMP Join y el instante
de llegada del primer bit del primer
paquete multicast para el grupo suscrito.
[ CITATION Wok21 \l 2058 ]
Pérdida de paquetes.
La pérdida de paquetes IP se puede
generar por varias razones: congestión de
la red, limitación de ancho de banda,
errores en los enlaces y en la transmisión.
Dependiendo del protocolo de transporte
implementado, la pérdida de paquetes
puede ser apreciada por el usuario de
 Universidad Nacional Abierta y a Distancia – UNAD.

diferentes maneras. Si el transporte de

información se efectúa mediante UDP, la
calidad del video va a ser afectada de
forma directa, debido a que los paquetes
perdidos no podrán ser recuperados,
produciendo una imagen corrupta o
Imagen No.32 -Tomada de
pixelada. De otra forma, si se implementa http://www.revistatonoetecsa.cu/articulo/metodologia-
TCP, una pérdida de paquetes genera una de-pruebas-del-servicio-iptv-sobre-tecnologia-gpon
retransmisión, la cual puede producir un
Tabla 2. Factores de retardos máximos admitidos por la
desbordamiento en el buffer que afecta la UIT WT-126 para el cambio de canal.
calidad del video, produciendo
congelamiento en la imagen. [ CITATION
Wok21 \l 2058 ]

Para poder desplegar satisfactoriamente

servicios IPTV es necesario disponer de
buena QoS, tanto para el video como los Imagen No.33 - Tomada de
datos y voz. La implantación de QoS en http://www.revistatonoetecsa.cu/articulo/metodologia-
de-pruebas-del-servicio-iptv-sobre-tecnologia-gpon
el backbone es esencial para el éxito de
aplicaciones avanzadas como
Calidad de Servicio (QoS) en sistemas
videoconferencias, telemedicina y, en este
IPTV.
caso, servicios IPTV. [ CITATION Wok21 \l
2058 ]

Cuadro descriptivo de los métodos objetivos para

evaluar calidad de experiencia para IPTV.

Imagen No.34 - Tomada de

https://www.researchgate.net/figure/Figura-2-DSLAM-
IP-con-QoS-implementada-mediante-el-protocolo-
8021q_fig1_277861832

Se muestra un servicio ADSL ofertado

Imagen No.31 -Tomada de
https://scielo.conicyt.cl/scielo.php?
script=sci_arttext&pid=S0718-07642014000500017
Tabla 1. Principales acciones definidas y retardo
máximo admitido por la UIT, WT-126.
con un DSLAM IP en el cual está
implementado la QoS con el empleo de
las VLAN soportadas sobre el protocolo
802.1.q, mientras que en la Figura 3
se muestra las diferentes topologías de
la Red de Acceso con el objetivo de
lograr brindar al cliente diferentes valores
de Ancho de Banda.[ CITATION Uni12 \l
2058 ]

En los sistemas IPTV, la QoS está

 Universidad Nacional Abierta y a Distancia – UNAD.
relacionada de forma directa con la
gestión eficiente del tráfico. Dentro de los
parámetros de calidad de servicio para un
sistema de TV sobre IP podemos
encontrar la disponibilidad del canal, el
tiempo de comienzo del visionado, fallos
y retardos en el cambio del canal,
teniendo en cuenta que para una
transmisión de audio y video existe una
serie de métricas; para el video se
incluyen: el jitter, el retardo, la
probabilidad de pérdida de paquetes, la
probabilidad de error del canal, etcétera.
Para la voz encontramos: el ratio de
pérdida de paquetes de voz, el jitter, el
retardo, entre otros. Para el tráfico de
bajada se ofrecen servicios diferenciados
para los usuarios; para el tráfico de
subida, el tráfico del usuario es
monitorizado de forma que se pueda
controlar el acceso para garantizar la
QoS. En los servicios IPTV, cuando un
usuario solicita al sistema cambiar de
canal, le envía de nuevo una petición.
Cuando el sistema acepta la petición,
mediante el control de admisión,
construye un "árbol" multicast para enviar
la voz y el video al usuario. [ CITATION
Uni12 \l 2058 ]
Imagen No.35 - Tomada de Microsoft Word -
Memoria_Final_Kurt_Rottmann_2 (uchile.cl)
Al iniciar una transmisión de un canal en
modo live streaming o cuando se pone en
marcha después de pausar la recepción de
material VoD, se produce un
pixelamiento muy molesto durante unos
instantes hasta que se compone
correctamente la imagen. Al realizar
pruebas de apreciación subjetiva de QoS,
se determinó un puntaje MOS igual a 2 de
un máximo de 5, esto significa que la
calidad de la transmisión es pobre, con un
nivel de error molesto que
amerita el cambio de canal de
mantenerse. [ CITATION Uni12 \l 2058 ]
Para el caso de la QoE y Experiencia de
Usuario (UX), ambos términos suelen
tratarse por igual. De acuerdo con
International Organization for
Standardization (ISO) la experiencia de
usuario se define como:
Las percepciones y las respuestas de un
usuario que se derivan de la utilización de
un producto, sistema o servicio. La
experiencia del usuario depende de una
variedad de elementos entre los cuales se
puede comentar los relacionados al diseño
y los que tienen que ver con sus
emociones y sentimientos. [ CITATION
Joh15 \l 2058 ]
Ese conjunto de factores y la interacción
con ellos generan una percepción positiva
o negativa del servicio desde el punto de
vista del usuario. [ CITATION Uni12 \l 2058 ]
El MOS es una métrica ampliamente
usada para evaluar la QoE. Sin embargo,
tienen limitaciones, solo se enfoca en la
calidad del audio y el video dejando por
fuera aspectos importantes como el
tiempo de respuesta de las aplicaciones o
el grado de interactividad. [ CITATION
 Universidad Nacional Abierta y a Distancia – UNAD.
Joh15 \l 2058 ]
Métricas Objetivas.
Estas medidas combinan parámetros de
QoS relacionados con parámetros de red
y reacciones humanas como emoción, la
motivación, satisfacción, actitud. Ambos
componentes determinan la experiencia
del servicio.
Las técnicas usadas para realizar las
medidas se basas en sistemas de
información que mediante algoritmos y
formulas miden la QoE. [ CITATION
Joh15 \l 2058 ]
Las métricas objetivas.
Peak Signal to Noise Ratio (PSNR): es un
indicador importante que evalúa la
similitud entre dos imágenes diferentes
PSNR calcula el error cuadrático medio
(MSE) de cada píxel entre las imágenes
originales y recibidas, representados en
dB. Las imágenes con más similitud
darán lugar a valores de PSNR más altas.
[ CITATION Joh15 \l 2058 ]
La desventaja del método PSNR es que
no tiene en cuenta y no involucra la
percepción humana.
Structural Similarity (SSIM).
Este método es similar al PSNR, pero
tiene en cuenta variables relacionadas con
la percepción humana, como son:
 Luminosidad.
 Contraste.
Video Quality Metric (VQM).
Propone mejoras respecto al método
PSNR y SSIM. VQM detecta más
variables perceptibles por los humanos en
las imágenes y considera el desenfoque,
ruido del medio y la distorsión del color.
Esta medida también se utiliza el video
original, por lo tanto, utilizando el
método de medición de referencia
completo la QoE. [ CITATION Joh15 \l
2058 ]
Mean Opinion Score (MOS).
Inicialmente se usó para medir calidad de
la voz (audio) partiendo de medir los
retrasos, los cambios de fase, los códec
utilizados y las pérdidas de paquetes.
[ CITATION Joh15 \l 2058 ]
Cuando se usa el MOS para evaluar la
experiencia del servicio en aplicaciones
como el video, puede ser considerado
como una meta-métrica13 dado que se
consideran los valores de otros
parámetros o medidas indirectas para
generar la percepción final del usuario.
[ CITATION Joh15 \l 2058 ]
Imagínese un escenario corporativo donde
no hay ningún tipo de control sobre la
navegación web de los usuarios. El
ambiente cuenta con sólo un enlace de
Internet, compartido entre los
colaboradores de la organización. En este
escenario, todas las peticiones de acceso a
Internet se efectúan simultáneamente,
actuando de manera concurrente, es decir,
sin ningún tipo de priorización. Por lo
tanto, los empleados que intentan acceder
a sitios o aplicaciones web, críticas para
el negocio (bancos, nfe, erps), compiten
con usuarios que acceden a sitios de
juegos, videos, o utilizan el enlace
corporativo para descargar archivos y
accesos no relacionados a su actividad
 Universidad Nacional Abierta y a Distancia – UNAD.
final. [ CITATION Ost15 \l 2058 ]
Con base en el ejemplo repasado, es
fundamental que el tráfico de dichas
aplicaciones críticas pase a tener
prioridad en relación con las demás
requisiciones, hechas por los
colaboradores de la empresa. La
priorización de estos accesos se puede
llevar a cabo a través del QoS (Quality of
Service), que posibilita disponibilidad de
internet, de forma personalizada, para
garantizar recurso para el funcionamiento
pleno de accesos críticos al negocio.
[ CITATION Ost15 \l 2058 ]
El QoS, o Calidad de Servicio, es un
conjunto de mecanismos que asegura el
desempeño de aplicaciones críticas,
garantizando el ancho de banda suficiente
para su correcta operación. Su concepto
se basa en que los accesos no deben ser
tratados de forma igualitaria,
posibilitando priorizar tráficos
específicos. [ CITATION Ost15 \l 2058 ]
Imagen No.36 -Tomada de
https://www.researchgate.net/figure/Figura-2-DSLAM-
IP-con-QoS-implementada-mediante-el-protocolo-
8021q_fig1_277861832
 Define y describa las soluciones
para QoS: DiffServ, IntServ.
Differentiated Services (DiffServ):
Al modelo Differentiated Services
(Diffserv) se le conoce también como soft
QoS model. Es un modelo basado en
clases de servicio y en el tratamiento por
salto (per hop) asociado a cada clase.
[ CITATION Jua18 \l 2058 ]
En este caso, no es necesaria una solicitud
explícita de reserva de recursos a la red.
El modelo Differentiated Services se basa
en estadísticas de cada clase de tráfico.
DiffServ permite la clasificación de
paquetes de datos en diferentes categorías
o clases de tráfico (Traffic Classes (TC))
que recibirán un tratamiento diferente
(Per-Hop-Behaviour (PHB)) en cada salto
desde la fuente hasta el destino. Cada uno
de los dispositivos de red tratará los
paquetes con el PHB definido localmente.
PHB define la respuesta de un nodo ante
un TC. Las políticas de servicio de red
pueden ser específicas para un dominio
QoS completo, parte del dominio o
incluso locales a un solo nodo. [ CITATION
Jua18 \l 2058 ]
Las prioridades se marcan en cada
paquete usando DSCP para la
clasificación del tráfico. Este marcado se
realiza por paquete en el límite del
dominio QoS y puede hacerse a distintos
niveles de la capa de red (MPLS, EXP,
CoS). [ CITATION Jua18 \l 2058 ]
El modelo DiffServ implementa un
Control de Admisión (AC) basado en
clases y estadísticas. [ CITATION Jua18 \l
2058 ]
DiffServ – Ventajas.
 Solución QoS altamente escalable.
 No necesita ningún mecanismo de
reserva de recursos por parte de los
usuarios finales.
 Universidad Nacional Abierta y a Distancia – UNAD.
 Fácil configuración, operación y
mantenimiento.
 Soporta la clasificación de tráfico en
el límite del dominio QoS.
 Permite la agregación de flujos de
diferentes aplicaciones un número
limitado de TCs.
 Reduce la carga asociada al
mantenimiento del estado por flujo de
datos.
 El procesado del tráfico en los nodos
Diffserv es más sencillo que en los
dispositivos IntServ.
 DiffServ es un modelo de Servicio
QoS Distribuido. La reserva y
asignación de recursos se distribuye
entre todos los routers del dominio
DiffServ, lo que permite una mayor
flexibilidad y eficiencia en el proceso
de enrutamiento. DiffServ. [ CITATION
Jua18 \l 2058 ]
Desventajas.
 Se hace necesaria una coordinación
entre dominios para llevar a cabo un
servicio QoS extremo a extremo.
 La particularización de QoS de cada
SP puede afectar al servicio QoS
garantizado extremo a extremo.
[ CITATION Jua18 \l 2058 ]
Integrated Services (IntServ).
Al modelo Integrated Services (IntServ)
también se le conoce como hard QoS
model. Es un modelo basado en flujos de
datos, es decir, en las direcciones IP y
puertos origen y destino. [ CITATION
Jua18 \l 2058 ]
En el modelo IntServ, son las
aplicaciones las que solicitan a la red una
reserva de recursos explícita para cada
flujo de datos.
Los dispositivos de red son los que
realizan el seguimiento de todos los flujos
que atraviesan cada nodo comprobando si
los nuevos paquetes pertenecen a un flujo
de datos existente y si hay suficientes
recursos de red disponibles para aceptar el
paquete.
Con esta reserva de recursos en la red
para cada flujo de datos, las aplicaciones
se aseguran recursos que les permiten
predecir el comportamiento de la red.
IntServ lleva a cabo un Control de
Admisión (AC) determinista basado en la
relación entre las solicitudes de recursos y
los recursos disponibles. [ CITATION
Jua18 \l 2058 ]
La implementación de este modelo en la
red requiere el uso de routers con
capacidades IntServ y el uso del
protocolo RSVP en la reserva de recursos
extremo a extremo. RSVP permite a un
host iniciar la reserva de recursos en la
red:
A. Las aplicaciones solicitan un nivel
de servicio a la red antes del envío
de datos.
B. La red puede aceptar o rechazar
dicha reserva (por flujo)
basándose en los recursos
disponibles.
C. Una vez establecido, se espera que
la aplicación mantenga la solicitud
de perfil de tráfico durante toda la
conexión. [ CITATION Jua18 \l 2058 ]
La escalabilidad de este modelo está
 Universidad Nacional Abierta y a Distancia – UNAD.
limitada por el alto consumo de recursos
en los nodos para el procesado de los
flujos de datos y su correspondiente
estado asociado. Hay que destacar que los
dispositivos de red necesitan mantener el
estado de reserva para cada flujo que
atraviesa el nodo. [ CITATION Jua18 \l
2058 ]
El problema de escalabilidad se ve
agravado por el hecho de que RSVP es un
protocolo soft state con una carga alta de
señalización periódica a través de la red.
[ CITATION Jua18 \l 2058 ]
IntServ – Ventajas
Solución óptima para la gestión de flujos
en redes pequeñas.
IntServ permite a los receptores de flujos
solicitar recursos extremo a extremo y
obtener la respuesta de la red a dicha
solicitud. [ CITATION Jua18 \l 2058 ]
IntServ – Desventajas.
 Baja escalabilidad.
 Alto consumo de recursos en los
nodos de la red.
 Procesamiento por flujo (CPU):
carga de señalización y
procesamiento.
 Estado por flujo (memoria): para
realizar el seguimiento de cada
flujo que atraviesa el nodo.
 Señalización continua (RSVP es
un protocolo soft state).
 Difícil de implementar. [ CITATION
Jua18 \l 2058 ]
Tabla incluye las principales diferencias
de diseño entre los dos modelos QoS.
Imagen No.37 – Tomada de
https://learningnetwork.cisco.com/s/blogs/a0D3i000002
SKCaEAO/analizando-los-modelos-de-calidad-de-
servicio
Protocolos para una red IPTV.
 Describa la configuración,
hablando de los servicios IPTV, de:
DHCP, DNS y NTP.
Para ofrecer un servicio amigable y
transparente al usuario final, DVB-IP
debe solucionar una serie de retos y
problemas técnicos. [ CITATION Jes12 \l
2058 ]
HNED (Home Network End Device)
Dispositivo (TV, PC o set top box)
conectado a la red local encargado de
recibir los contenidos. [ CITATION Jes12 \l
2058 ]
Protocolos involucrados: DHCP
(asignación automática de dirección IP,
DNS, Gateway), DNS (resolución de
nombres), NTP (sincronización de flujos
audiovisuales). También se incluye la
provisión de servicio y el control remoto
del HNED (mediante XML, HTTP y
HTTPS).[ CITATION Ser12 \l 2058 ]
Servidor DHCP.
Es una parte fundamental de DVB-IP, ya
que la arquitectura marca que el
Proveedor de Servicio controla
 Universidad Nacional Abierta y a Distancia – UNAD.

completamente los parámetros IP del Imagen No.38 – Realizada por el autor con Packet
Tracer 17.01.21
HNED (la dirección IP, la pasarela, el
nombre del dominio, el servidor DNS, y
Servidor DNS.
el servidor NTP). Además, DVB-IP
utiliza en DHCP la opción
En DVB-IP, DNS no sirve sólo para la
FORCERENEW, para forzar de forma
resolución de direcciones a partir del
remota la renovación de la dirección IP
nombre del host, sino que también tiene
del HNED. [ CITATION Ser12 \l 2058 ]
un papel como proveedor de punto de
entrada a SD&S, a través de las entradas
DHCP (Dynamic Host Configuration
SRV.[ CITATION Jes12 \l 2058 ]
Protocol) es un conjunto de reglas
definidas para asignar direcciones IP y
Packet Tracer es compatible actualmente
diferentes opciones de configuración a
con cuatro tipos diferentes de registros de
ordenadores y estaciones de trabajo
recursos:
dentro de una red. Una dirección IP es un
número que identifica de forma única a
Dirección (A), nombre canónico
un ordenador dentro de una red, ya sea
(CNAME).
una red corporativa o una red pública
como Internet. Se podría hacer una
Una dirección (A) es el tipo más común
analogía con los números telefónicos que
de registro de recursos en su
cada usuario tiene en su hogar de
funcionalidad básica es asignar un
residencia.[ CITATION Dig19 \l 2058 ]
nombre de host a una dirección IPv4.
[ CITATION Jua18 \l 2058 ]
DHCP funciona sobre un servidor central
(servidor, estación de trabajo o incluso un
Un registro CNAME se utiliza para
PC) el cual asigna direcciones IP a otras
especificar que un nombre de dominio es
máquinas dentro de la red. Este protocolo
un alias de otro nombre de dominio,
puede entregar información IP en una
canónica. [ CITATION Dig19 \l 2058 ]
LAN o entre varias VLAN. Esta
tecnología reduce el trabajo de un
SOA (Stuart o Authority).
administrador, ya que de otra manera
tendría que ir por cada estación de trabajo
Un registro SOA se utiliza para
para introducir la configuración IP
especificar información de autorización
consistente en IP, máscara, Gateway,
sobre una zona DNS, incluyendo el
DNS, etc. [ CITATION Dig19 \l 2058 ]
servidor de nombres primario, el correo
electrónico del administrador de dominio,
y varios temporizadores en relación con la
actualización de la zona. [ CITATION
Dig19 \l 2058 ]

NS (Name Server).

Un registro NS se utiliza para delegar una

zona DNS para utilizar un determinado
 Universidad Nacional Abierta y a Distancia – UNAD.
servidor de nombres con autoridad.
Imagen No.39 – Realizada por el autor con Packet
Tracer 17.01.21
Servidor NTP.
Es necesario para asegurar la correcta
reproducción de los contenidos
proporcionando al HNED un servicio de
sincronía con precisión de 50 ms.
[ CITATION Jes12 \l 2058 ]
En la configuración del servicio NTP,
puede configurar el servidor para ser un
servidor NTP de manera que la fecha y
hora en los routers y switches
configurados están sincronizados. Por
defecto, la fecha y hora en el servidor se
sincroniza con el equipo local. Si lo
desea, puede configurar manualmente la
fecha y hora mediante la selección de la
fecha de la presentación del calendario e
incrementar o disminuir la visualización
del tiempo. También puede configurar la
autenticación, haga clic en Activar y
luego entrar en una clave y contraseña.
[ CITATION Jes12 \l 2058 ]
Imagen No.40 – Realizada por el autor con Packet
Tracer 17.01.21
 Defina los protocolos para la
descripción de servicios: XML,
SDP.
XML.
Lenguaje de Marcado Extensible es un
metalenguaje que permite definir
lenguajes de marcas desarrollado por el
World Wide Web Consortium (W3C),
utilizado para almacenar datos en forma
legible. [ CITATION Mar03 \l 2058 ]
Proviene del lenguaje SGML y permite
definir la gramática de lenguajes
específicos (de la misma manera que
HTML es a su vez un lenguaje definido
por SGML) para estructurar documentos
grandes. A diferencia de otros lenguajes,
XML da soporte a bases de datos, siendo
útil cuando varias aplicaciones deben
comunicarse entre sí o integrar
información.[ CITATION Mab17 \l 2058 ]
XML no ha nacido únicamente para su
aplicación en Internet, sino que se
propone como un estándar para el
intercambio de información estructurada
entre diferentes plataformas. Se puede
usar en bases de datos, editores de texto,
hojas de cálculo y casi cualquier cosa
imaginable.
XML es una tecnología sencilla que tiene
a su alrededor otras que la complementan
y la hacen mucho más grande, con unas
posibilidades mucho mayores. Tiene un
papel muy importante en la actualidad ya
que permite la compatibilidad entre
sistemas para compartir la información de
una manera segura, fiable y fácil.
XML es una parte fundamental de UPnP
 Universidad Nacional Abierta y a Distancia – UNAD.
se utiliza en dispositivos y descripciones
de los servicios y mensajes de control.
[ CITATION DES18 \l 2058
SDP- Session Description Protocol.
El protocolo de descripción de sesión
(SDP) se desarrolló para describir
sesiones
de comunicaciones multimedia como
anuncio de sesión, invitación a sesión y
negociación de parámetros. Este
protocolo se encarga de entablar una
negociación entre las entidades que
intervienen en la sesión como el tipo de
contenido, formato y todos los demás
parámetros asociados. Los parámetros de
perfil de sesión pueden ser ampliados
para soportar nuevos tipos de medios y
formatos.[ CITATION CAR03 \l 2058 ]
 Defina el Proceso Descubrimiento y
selección del servicio (Service
Discovery & Selection, SD&S).
INFORMACIÓN DE SERVIDE
DISCOVERY.
SD&S es el mecanismo que proporciona
los medios para el descubrimiento de los
servicios DVB- IPTV y que aporta al
usuario la información necesaria para que
éste haga su elección y pueda acceder a
los contenidos seleccionados. Estas listas
de servicios llegan a todos los usuarios a
través de los Service Discovery Records,
formateados en XML:[ CITATION Jes12 \l
2058 ]
o SD&S Service Provider Record:
Transporta información sobre los
SPs que ofrecen servicios DVB-
IPTV en la red y la localización de
dichos SPs. [ CITATION Jes12 \l
2058 ]
] o SD&S Broadband Content Guide
Record: Es el medio para
descubrir la localización de las
guías enriquecidas tipo BCG que
contienen los servicios
disponibles, ya sean Live Media
Broadcast o Video bajo demanda.
[ CITATION Jes12 \l 2058 ]
o SD&S Package Discovery
Record: Contiene información
sobre servicios agrupados como
una sola entidad. [ CITATION
Jes12 \l 2058 ]
SD&S Broadcast Discovery Record: hay
dos tipos:
 TS Full SI: contiene la información
necesaria para encontrar los servicios
Live Media Broadcast anunciados
mediante las tablas Service
Information (SI) de MPEG, presentes
en las transmisiones DVB. [ CITATION
Jes12 \l 2058 ]
 TS Optional SI: similar a la anterior,
con la salvedad de que proporciona
más información al usuario.
[ CITATION Jes12 \l 2058 ]
Los documentos se generan
automáticamente por parte de un módulo
desarrollado para este fin (dvb-xml-
editor.c) que edita el SD&S Broadcast
Discovery Record (ya sea de tipo TS Full
SI o TS Optional SI), extrayendo la
información sobre los servicios Live
Media Broadcast de las tablas Service
Description Table y Bouquet Association
Table de SI, recibidas en los multiplex de
DVB-T/S y extraídas con las aplicaciones
scan y dvbsnoop de la DVB API.
 Universidad Nacional Abierta y a Distancia – UNAD.
[ CITATION Jes12 \l 2058 ]
TRANSPORTE DE LA
INFORMACIÓN SD&S
Existen dos formas que el usuario puede
usar para obtener los SD&S Discovery
Records:
Pull Mode: el usuario pide explícitamente
el SD&S Discovery Record que quiere
recibir. Para ello se utiliza el protocolo
HTTP y el transporte es unicast sobre
TCP. [ CITATION Jes12 \l 2058 ]
Push Mode: el SP envía periódicamente
el SD&S Discovery Record vía multicast
(en modo carrusel) y el usuario debe tan
sólo unirse a los grupos multicast donde
se envían los Records. Para ello se utiliza
un protocolo nuevo, DVBSTP (DVB
SD&S Transport Protocol) que adapta los
documentos XML para su transporte
sobre UDP. [ CITATION Jes12 \l 2058 ]
DVBSTP proporciona campos que
permiten especificar el tipo de record
XML transportado; los números de
identificación, sección y fragmento, que
permiten enviar los XML en partes que
no superen la MTU (Maximum Transfer
Unit) de la red subyacente (evitando así la
fragmentación a nivel IP); y el número de
versión, que permite actualizar partes
concretas del XML sin tener que
reenviarlo completamente. [ CITATION
Jes12 \l 2058 ]
SELECCIÓN
Por selección se entiende aquella parte de
SD&S en la que el usuario final escoge el
servicio que desea recibir. Existen dos
métodos de selección en función del
modo Pull o Push: [ CITATION Jes12 \l 2058
]
 RTSP (Real Time Streaming
Protocol) para contenido del tipo
video bajo demanda en modo pull:
mediante una URL del tipo
"rtsp://dirección_IP/contenido" y
el diálogo RTSP sobre TCP.
[ CITATION Jes12 \l 2058 ]
 IGMP (Internet Group
Management Protocol) para Live
Media Broadcast en modo push.
La única operación necesaria es
unirse al grupo multicast en el que
se transmite la información, cuya
dirección se ha determinado
mediante el SD&S Discovery
Record. [ CITATION Jes12 \l 2058 ]
Para el modo push basta con abrir sockets
multicast, mientras que el modo pull
exige la integración de una librería RTSP
o de un servidor de streaming tipo Darwin
que integre señalización RTSP. [ CITATION
Jes12 \l 2058 ]
Imagen No.41 -Tomada de
https://upcommons.upc.edu/bitstream/handle/2099.1/35
89/54606-1.pdf?sequence=1&isAllowed=y
 Universidad Nacional Abierta y a Distancia – UNAD.
Imagen No.42 -Tomada de
https://upcommons.upc.edu/bitstream/handle/2099.1/35
89/54606-1.pdf?sequence=1&isAllowed=y
Actividad 2: Debate argumental.
a. Comparte en el foro, sus
respuestas de las preguntas de la
actividad 1 de esta tarea.
b. Comenta y confronta las
respuestas de sus compañeros. Por
lo menos a tres de ellos.
c. Busca acuerdos a las diferentes
definiciones trabajadas en la
actividad 1 de esta tarea.
Actividad 3: Informe sobre QoE y QoS
en IPTV
a. Indaga sobre la televisión digital y
los diferentes formatos.
b. Realizar el informe sobre los
criterios de medición de QoE y
QoS. basado en las respuestas
dadas en la actividad 1 de esta
tarea y los acuerdos de la
actividad 2 de esta tarea.
IV. CONCLUSIONES
 En la IPTV la calidad en los
contenidos entregados a los usuarios
se ve afectada por diferentes
parámetros de desempeño de la red
como retardo, variación del retardo
(jitter), pérdida de paquetes y
throughput, los cuales deben ser
asegurados en sus valores mínimos
para garantizar la calidad percibida
por los usuarios. Por ello, se deben
realizar las configuraciones adecuadas
a los mecanismos de QoS ofrecidos
por los protocolos de comunicaciones
para contribuir a la mejora en el
desempeño de la red sobre todo
cuando se transmiten flujos de tráfico
asociados a diferentes servicios y
aplicaciones.
 El despliegue del servicio de IPTV
sobre redes inalámbricas y móviles
enfrenta serios desafíos debido a las
limitaciones de ancho de banda, a la
baja fiabilidad y calidad de los enlaces
de comunicaciones inalámbricos y a
la movilidad de los usuarios. No
obstante, tecnologías inalámbricas de
banda ancha como LTE, LTE-
Advanced y WiMax-Advanced se
perfilan como redes idóneas para el
despliegue de este servicio toda vez
que son arquitecturas completamente
IP (all-IP) con capacidades de ofrecer
QoS de extremo a extremo y altas
velocidades de acceso.
IV. REFERENCIAS
[1] Manuls, «¿Qué es el PVR?», Espinof, oct. 19,
2007. https://www.espinof.com/audiencias/que-
es-el-pvr (accedido ene. 16, 2021).
[2] «¿Qué es la función Timeshift y cómo
funciona?», TV & Hi-Fi Pro, oct. 23, 2017.
https://www.tvhifipro.com/blog/que-es-la-
funcion-timeshift/ (accedido ene. 16, 2021).
[3] «54606-1.pdf». Accedido: ene. 19, 2021. [En
línea]. Disponible en:
https://upcommons.upc.edu/bitstream/handle/2099
.1/3589/54606-1.pdf?sequence=1&isAllowed=y.
[4] C. C. Q. Acevedo, «ANÁLISIS DE
REQUERIMIENTOS TÉCNICOS PARA
IMPLEMENTAR UNA SOLUCIÓN DE IPTV
 Universidad Nacional Abierta y a Distancia – UNAD.
SOBRE UNA RED ACADEMICA DE ALTA
VELOCIDAD», p. 93, 2010.
[5] «Analizando los Modelos de Calidad de
Servicio».
https://learningnetwork.cisco.com/s/blogs/a0D3i0
00002SKCaEAO/analizando-los-modelos-de-
calidad-de-servicio (accedido ene. 17, 2021).
[6] J. C. Cuéllar, J. H. Ortiz, y J. L. Arciniegas,
«Clasificación y Análisis de Métodos para medir
Calidad de la Experiencia del Servicio de
Televisión sobre Protocolo IP (IPTV)»,
Información tecnológica, vol. 25, n.o 5, pp. 121-
128, 2014, doi: 10.4067/S0718-
07642014000500017.
[7] C. Pavón, «Diseño de una red WAN para una
compañía nacional», p. 68, 2012.
[8] «Pavón - 2012 - Diseño de una red WAN para
una compañía nacional.pdf». Accedido: ene. 23,
2021. [En línea]. Disponible en:
http://openaccess.uoc.edu/webapps/o2/bitstream/1
0609/15251/8/bcolmenarTFC0612Memoria.pdf.
[9] K. R. R. Chávez, «DISEÑO E
IMPLEMENTACIÓN DE UN LABORATORIO
DE IPTV, MEDICIÓN Y GESTIÓN», p. 116.
[10] «Documento sin título». http://ibm.fi-
b.unam.mx/Bases%20de%20datos/xml.html
(accedido ene. 23, 2021).
[11] «El DHCP y la configuración de redes»,
IONOS Digitalguide.
https://www.ionos.es/digitalguide/servidores/confi
guracion/que-es-el-dhcp-y-como-funciona/
(accedido ene. 23, 2021).
[12] C. A. P. Navarro y L. C. G. Barrios,
«ESTUDIO DE LOS ESTANDARES SIP Y
H.323 COMO RESPALDO A LA
TECNOLOGÍA EMERGENTE DE VOZ SOBRE
IP (VoIP)», p. 206.
[13] «Navarro y Barrios - ESTUDIO DE LOS
ESTANDARES SIP Y H.323 COMO
RESPALD.pdf». Accedido: ene. 23, 2021. [En
línea]. Disponible en:
https://biblioteca.utb.edu.co/notas/tesis/0018940.p
df.
[14] V. Calle y A. Gabriel, «Estudio para brindar
el servicio de IPTV sobre una red FTTH a la
ciudad de Azogues», p. 94.
[15] «EstudioGlobal_VideoOnDemand_ES.pdf».
Accedido: ene. 16, 2021. [En línea]. Disponible
en: https://www.nielsen.com/wp-
content/uploads/sites/3/2019/04/EstudioGlobal_Vi
deoOnDemand_ES.pdf.
[16] V. Díaz y J. Jairo, «Evaluación de la calidad
de experiencia (QoE) como criterio para
Handover vertical», p. 81.
[17] «Figura 2. DSLAM IP con QoS
implementada mediante el protocolo 802.1.q.»,
ResearchGate.
https://www.researchgate.net/figure/Figura-2-
DSLAM-IP-con-QoS-implementada-mediante-el-
protocolo-8021q_fig1_277861832 (accedido ene.
17, 2021).
[18] J. M. Huidobro, «IPTV, la televisión a través
de Internet», p. 6.
[19] ARANOVA, «La EPG - Guía Electrónica de
Programación», ARANOVA.
https://aranova.es/blog/la-epg-guia-electronica-de-
programacion (accedido ene. 16, 2021).
[20] O. I. S. Verbel y J. L. P. Cavadia,
«LINEAMIENTOS TÉCNICOS Y
REGULATORIOS PARA LA
IMPLEMENTACIÓN DE IPTV EN
COLOMBIA», p. 109.
[21] «Metodologia de pruebas del servicio IPTV
sobre tecnologia GPON | Revista Técnica de la
Empresa de Telecomunicaciones de Cuba, S.A.»
http://www.revistatonoetecsa.cu/articulo/metodolo
gia-de-pruebas-del-servicio-iptv-sobre-tecnologia-
gpon (accedido ene. 17, 2021).
[22] G. O’Driscoll, Next Generation IPTV
Services and Technologies, 1.a ed. Wiley, 2007.
[23]
«PFC_SERGIO_FERNANDEZ_MESAS.pdf».
Accedido: ene. 23, 2021. [En línea]. Disponible
en:
http://oa.upm.es/14077/1/PFC_SERGIO_FERNA
NDEZ_MESAS.pdf.
[24] F. J. D, «Protocolos de descubrimiento de
servicios: una mirada conceptual», Investigación y
desarrollo en TIC, vol. 1, n.o 1, Art. n.o 1, ene.
2010.
 Universidad Nacional Abierta y a Distancia – UNAD.

[25] «QoS: ¿Qué es y cuáles son sus beneficios? - Experiencia en implementación de redes WAN,
OSTEC Blog», OSTEC | Segurança digital de WLAN, LAN, y radioenlaces. Configuración de
resultados, mar. 22, 2015. dispositivos activos de las marcas CISCO.
https://ostec.blog/es/seguridad-perimetral/qos-y-
sus-beneficios/ (accedido ene. 16, 2021). Traducido por:
Rodrigo Ignacio Méndez Kekhán
Estudiante de Ingeniería de Telecomunicaciones
[26] «Qué es VOD (Video On Demand: Vídeo Universidad Nacional Abierta y a Distancia UNAD.
bajo demanda) // woko | Agencia creativa de 2020.
Estrategia digital», woko | Agencia creativa de
Estrategia digital.
https://woko.agency/diccionario/vod-video-on-
demand-video-bajo-demanda/ (accedido ene. 16,
2021).

[27] M. Hernández-Curbelo, I. Vargas-Vargas, y

A. Díaz-Molina, «Transferencia y validación de
datos utilizando el formato XML. Aplicación en la
Web Azucarera», p. 7, 2017.

[28] «Hernández-Curbelo et al. - 2017 -

Transferencia y validación de datos utilizando
el .pdf». Accedido: ene. 23, 2021. [En línea].
Disponible en:
https://www.redalyc.org/pdf/2231/223158039003.
pdf.

[29] W. Simpson, Video over IP: IPTV, Internet

video, H.264, P2P, web TV, and streaming: a
complete guide to understanding the technology,
2nd ed. Amsterdam; Boston: Elsevier/Focal Press,
2008.

[30] «Vista de Revisión de la implementación del

servicio de IPTV sobre redes inalámbricas y
móviles con calidad de servicio (QoS) | Revista
UIS Ingenierías».
https://revistas.uis.edu.co/index.php/revistauisinge
nierias/article/view/3709/4213 (accedido ene. 16,
2021).

[31] C. L. Lapuente y M. J. L. Lapuente, «XML».

http://www.hipertexto.info/documentos/xml.htm
(accedido ene. 23, 2021).

[32] «XML», Websarrolladores, sep. 10, 2018.

https://websarrolladores.com/2018/09/10/xml/
(accedido ene. 23, 2021).

Autor

Estudiante de último semestre de ingeniería de

Telecomunicaciones, con diplomados en CCNA,
CCNA – VOICE, y CCNP, con conocimientos
avanzados en la línea de profundización 2:
Sistemas de Comunicaciones/Telemática,
