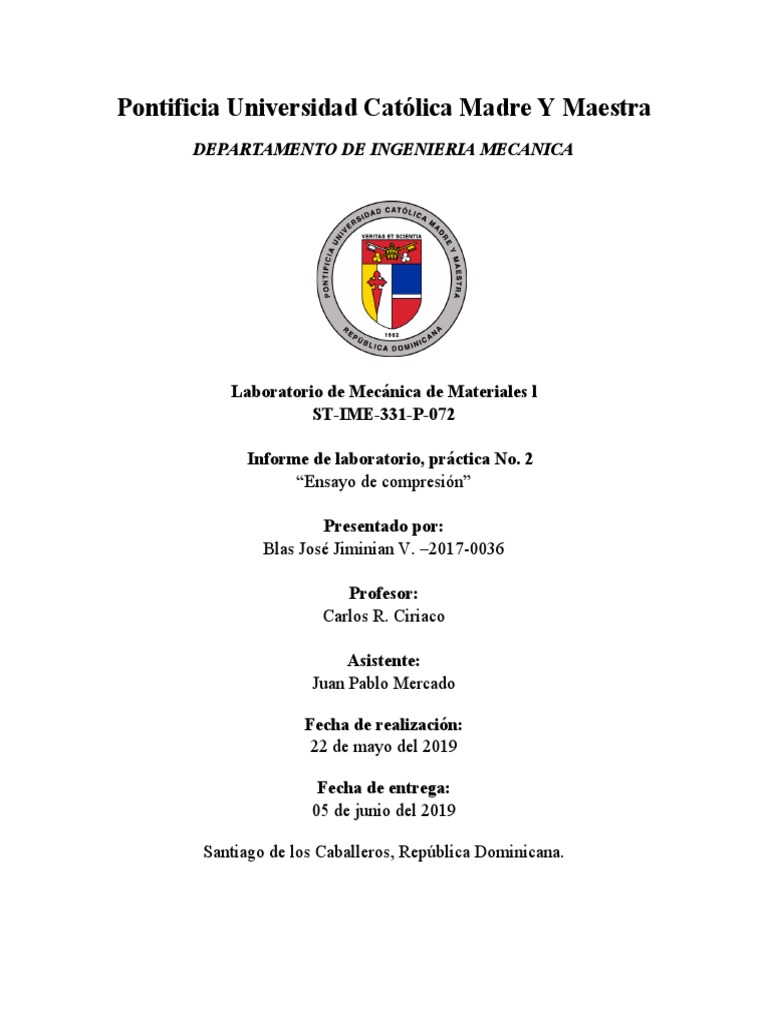

Presentado por:
Blas José Jiminian V. –2017-0036
Profesor:
Carlos R. Ciriaco
Asistente:
Juan Pablo Mercado
Fecha de realización:
22 de mayo del 2019
Fecha de entrega:
05 de junio del 2019
EQUIPOS Y
MATERIALES…………………………………………………………………………..2
PROCEDIMIENTO…………………………………………………………………,…..2
MARCO TEORICO………………………………………………...
……………………………...3
Descripción de ensayo……………………………………………………………….…..3
Descripción de material……………………………………………………………….…4
DATOS OBTENIDOS…………………………………………………………..............5-11
CONCLUSION…………………………………………………………………………..12
REFERENCIAS BIBLIOGRAFICAS……………………………………………….…..13
ANEXOS…………………………………………………………………………….…...14
Introducción
1
Equipos utilizados
Procedimiento
2
Marco teórico
Ensayo de compresión.
Un ensayo de compresión es un ensayo técnico para determinar la resistencia de un material
o su deformación cuando este se encuentra sometido a fuerzas de compresión.
Generalmente este tipo de ensayo suele realizarse sobre concreto, concreto armado y
metales, aunque puede realizarse para cualquier tipo de material. Al momento de realizar
un ensayo de compresión, se debe tomar en cuenta algunos aspectos fundamentales, tales
como:
Generalidades del ensayo de compresión: Dependiendo del trabajo que realizara la pieza,
debemos realizar un análisis del material que es conveniente utilizar. Para esto se debe
tomar en cuenta las características del material y propiedades mecánicas para verificar que
cumpla con los requisitos necesarios que se busque obtener.
El ensayo se realiza en prensas especiales, en esta, una de las placas debe ser fija para evitar
la distribución no uniforme de los esfuerzos sobre la probeta.
Ductilidad de un material: es el grado de formación que puede soportar un material sin
romperse. Esto es medido por la relación de la longitud original de la probeta entre marcas
calibradas antes y después del ensayo.
Punto de cedencia: Este es el punto en el que debido a la fuerza aplicada sobre el material,
deja de ser elástico y se vuelve plástico o permanente, es decir, luego de alcanzar este
punto, si se deja de aplicar fuerza sobre el material, este quedara deformado. El esfuerzo
inducido aplicado en el momento cuando el material llega a su punto de cedencia es en
realidad la resistencia cedente que posee.
La ley de Hooke, Hibbeler la describe de la siguiente forma: [2] “Los diagramas esfuerzo
deformación para la mayoría de los materiales presentan una relación lineal entre el
esfuerzo y la deformación dentro del rango elástico. En consecuencia un incremento en el
esfuerzo ocasiona un aumento proporcional en la deformación. Esto puede expresarse
matemáticamente como:
σ =Eε
Donde E es la constante de elasticidad y ε es la deformación unitaria. Mediante esta ley, se
mide el modulo de elasticidad que posee un material, siempre y cuando trabaje dentro de su
rango elástico.
3
Madera.
“Tecnología de la madera”, define esta como: [3] un material ortótropo que posee distintas
capacidades elásticas según la dirección de su deformación. Este material es muy común en
construcciones civiles, ya sea para la realización de pequeños puentes, casas, andamios,
construcción de muebles, etc. Las características de este material varían según el tipo de
árbol, ya que algunos tienden a ser más resistentes que otros, incluso, también influye el
lugar donde creció el árbol, pero básicamente la resistencia de este material frente a la
compresión depende de las fibras y la dirección en que se aplique la fuerza.
Resistencia a la compresión paralelas a las fibras: La madera presenta gran resistencia a
los esfuerzos de compresión paralelos a sus fibras. Esto se debe a que las fibras están
orientadas con su eje longitudinal en esa dirección, y al mismo tiempo coincide o está muy
cerca de la orientación de las microfibrillas que constituyen la capa media de la pared
celular.
Fuente: Manual de diseño para maderas del grupo andino- Junta de acuerdo de Cartagena
La capacidad que posee la madera, está limitada mas por el pandeo que presenten las fibras
que por su propia resistencia a fuerzas de compresión. Cabe destacar que, la resistencia a la
compresión paralela de las fibras que presenta la madera, es aproximadamente la mitad de
su resistencia que posee cuando es sometida a tracción.
Esbeltez: Es la relación que existe entre la sección de la barra y su longitud.
Datos Obtenidos
Dimensiones iníciales de cada probeta:
5
Grafico Esfuerzo vs deformación Roble 2:
Fuente: Microsoft Office Excel 2007
Tabla Pino1:
6
Grafico Pino1:
Fuente: Microsoft Office Excel 2007
Tabla Pino2:
7
Grafico pino2:
Fuente: Microsoft Office Excel 2007
Tabla Caoba1:
8
Grafica Caoba1:
Fuente: Microsoft Office Excel 2007
Tabla Caoba2:
9
Grafico Caoba2:
Fuente: Microsoft Office Excel 2007
Luego de someter las probetas a la fuerza de compresión, estas sufren un cambio en sus
dimensiones.
NOTA: Con respecto a la probeta de Roble 1, hubo un error humano que imposibilito
obtener los datos realizados a dicha probeta.
10
Módulos de elasticidad:
Y 2−Y 1 253.32−44.98
1. Roble 2: M= = =¿ 13889.33 Psi
X 2−X 1 0.02−0.005
Y 2−Y 1 514.04−330.67
2. Pino1: M= = = 12224.67 Psi
X 2−X 1 0.045−0.03
Y 2−Y 1 217.67−23.52
3. Pino2: M= = = 12943.33 Psi
X 2−X 1 0.02−0,005
Y 2−Y 1 90.53−38.87
4. Caoba1: M= = = 5166 Psi
X 2−X 1 0.015−0.005
Y 2−Y 1 290.82−147.88
5. Caoba2: M= = = 14294 Psi
X 2−X 1 0.02−0.01
11
Conclusión
Fuentes bibliográficas
Anexos
(Ima-00) (Ima-01)
(Ima-02)
14
