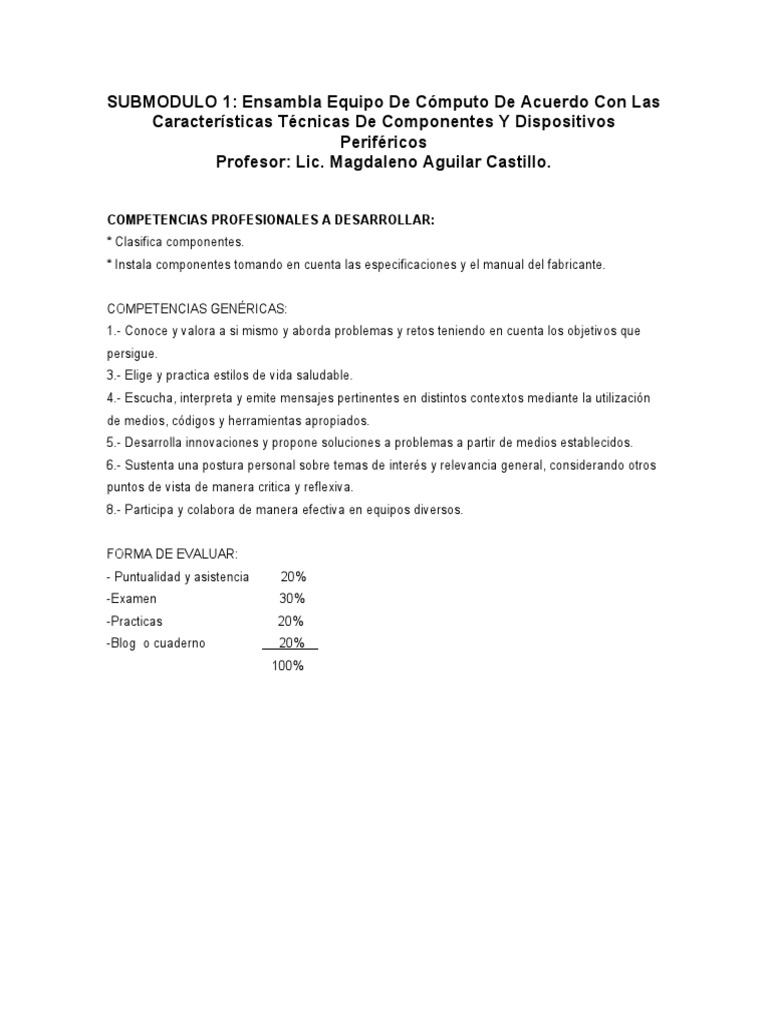

SUBMODULO 1: Ensambla Equipo De Cómputo De Acuerdo Con Las

Características Técnicas De Componentes Y Dispositivos

Periféricos
Profesor: Lic. Magdaleno Aguilar Castillo.

COMPETENCIAS PROFESIONALES A DESARROLLAR:

* Clasifica componentes.
* Instala componentes tomando en cuenta las especificaciones y el manual del fabricante.

COMPETENCIAS GENÉRICAS:
1.- Conoce y valora a si mismo y aborda problemas y retos teniendo en cuenta los objetivos que
persigue.
3.- Elige y practica estilos de vida saludable.
4.- Escucha, interpreta y emite mensajes pertinentes en distintos contextos mediante la utilización
de medios, códigos y herramientas apropiados.
5.- Desarrolla innovaciones y propone soluciones a problemas a partir de medios establecidos.
6.- Sustenta una postura personal sobre temas de interés y relevancia general, considerando otros
puntos de vista de manera critica y reflexiva.
8.- Participa y colabora de manera efectiva en equipos diversos.

FORMA DE EVALUAR:
- Puntualidad y asistencia         20%
-Examen                                   30%
-Practicas                                 20%
-Blog  o cuaderno                     20%
                                               100%
 MAPA MENTAL DE COMPONENTES
BÁSICOS DE LA PC

MEDIDAS DE SEGURIDAD E HIGIENE

1.- Usar una pulsera antiestatica.
2.- Utilizar una mesa amplia.
3.- Tener las manos limpias.
4.- No usar anillos, relojes, etc.
5.- Que una sola persona manipule los componentes.
6.- Frotarse las manos y pasarlas por la carcasa.
7.- No tener alimentos ni bebidas cerca.
8.- No estar sobre alguna alfombra.
9.- No correr o jugar con los componentes.
10.- Utilizar ropa adecuada.
11.- Que el área de trabajo este limpia.
12.- Saber como agarrar los componentes.
13.- Clasificar los componentes ordenadamente al quitarlos.
14.- Utilizar una mesa de materia aislante.
15.- Recordar correctamente la posición de cada componente.
 MAPA MENTAL DE LAS MEDIDAS
DE SEGURIDAD E HIGIENE

COMPONENTES INTERNOS
PRINCIPALES DE LA PC
Tarjeta madre: El motherboard es el corazón de la computadora. Contiene los
conectores para conectar tarjetas adicionales (tarjetas de video, de red, MODEM,
etc.). Típicamente el motherboard contiene el CPU, BIOS, Memoria, interfaces
para dispositivos de almacenamiento, puertos USB, ranuras de expansión, y todos
los controladores requeridos para manejar los dispositivos periféricos estándar,
como el teclado, la pantalla de vídeo y el dispositivo de disco flexible.

Procesador:
Es un circuito integrado que contiene todos los elementos necesarios para conformar una "unidad
central de procesamiento", también es conocido como CPU (Central Process Unit).

Se instala sobre un elemento llamado zócalo (socket). Actualmente se dispone de un zócalo

especial para alojar el microprocesador y el sistema de enfriamiento, que comúnmente es un
disipador de
aluminio con un ventilador adosado (conocido como microcooler). Desde el punto de vista lógico y
funcional, el microprocesador está compuesto básicamente por: una Unidad de control y una
Unidad aritmético-lógica.

Memoria RAM: RAM es acrónimo para random access memory (memoria de acceso aleatorio), es
un tipo de memoria que puede ser accesado aleatoriamente; esto es, que cualquier byte de
memoria puede ser accesado sin tocar los bytes predecesores.

Hay dos tipos básicos de RAM:

RAM dinámica (DRAM)

RAM estatica (SRAM)

Los 2 tipos difieren en la tecnología que utilizan para retener datos, el tipo más común es la RAM
dinámica. La RAM Dinámica necesita refrescarse miles de veces por segundo. La RAM estática no
necesita ser refrescada, lo cual la hace más rápida, pero también más cara que la RAM dinámica.
Ambos tipos de RAM son volátiles, ya que pierden su contenido cuando la energía es apagada.

Disco duro: Es el medio de almacenamiento más utilizado, ya que allí residen el sistema
operativo, las aplicaciones y los datos principales. Los datos se graban en los discos duros en
forma magnética.

Bios: BIOS es un acrónimo de Basic input/output system (sistema básico de entrada / salida). Es el

software que determina que puede hacer una computadora sin acceder programas de un disco. En
las PCs, el BIOS contiene todo el código requerido para controlar el teclado, el monitor, las
unidades de discos, las comunicaciones seriales, y otras tantas funciones.

Fuente de poder: Es el componente que proporciona el poder eléctrico a la computadora. La

mayoría de las computadoras pueden conectarse a un enchufe eléctrico estándar. La fuente de
poder jala la cantidad requerida de electricidad y la convierte la corriente AC a corriente DC.
También regula el voltaje para eliminar picos y crestas comunes en la mayoría de los sistemas
eléctricos.
 INFORMACIÓN DE COMPONENTES
DE 5 COMPUTADORAS DEL PLANTEL

Departamento: Control escolar

Marca: HP Modelo: Compaq
Tarjeta madre: Intel
Fuente de poder: ATX
Disco duro: 74.4 GB
Memoria RAM: 2 GB
Microprocesador: Intel (R) Core (TM)
2GHz
Sistema operativo: Windows 7

Departamento: Servicios escolares

Marca: Modelo:
Tarjeta madre:
Fuente de poder:
Disco duro:
Memoria RAM:
Microprocesador:
Sistema operativo:

Departamento: Servicios escolares

Marca: Modelo:
Tarjeta madre:
Fuente de poder:
Disco duro:
Memoria RAM:
Microprocesador:
Sistema operativo:
Departamento: Centro de copiado
Marca: Acer Modelo: V183HL
Tarjeta madre: Intel
Fuente de poder: ATX
Disco duro: 232GB
Memoria RAM: 2GB
Microprocesador: Intel (R) Prentium E2180
2GHz
Sistema operativo: Windows 7

Departamento: Dirección
Marca: Samsung Modelo: SyncMaster
923NW
Tarjeta madre: Intel
Fuente de poder: ATX
Disco duro: 79.9GB
Memoria RAM: 1GB
Microprocesador: Intel (R) Prentium E2180
2GHz
Sistema operativo: Windows 7      64 bits

INFORME DE ENSAMBLE
ESCUELA:
CENTRO DE BACHILLERATO TECNOLÓGICO AGROPECUARIO No. 139.

MÓDULO: ENSAMBLA Y CONFIGURA EQUIPOS DE CÓMPUTO.

SUBMÓDULO: ENSAMBLE DE EQUIPOS DE COMPUTO Y
DISPOSITIVOS.
MAESTRO RESPONSABLE DEL SUBMÓDULO: LIC MAGDALENO
AGUILAR CASTILLO.
FECHA DE ENTREGA: 25/FEBRERO/2014
SEMESTRE: II A SOPORTE.

INTEGRANTES:
*HANNIA LEON ZEPEDA.
*JAILENE ARVIZU HERNANDEZ.
*ANNA LOPEZ ARVIZU.
*CLAUDIA URIBE GARCIA.
*SERGIO LEAÑO VAZQUEZ.
*VICTOR NUÑEZ PEREA.
NUESTRA FORMA DE ORDENAR AL ENSAMBLAR UNA
COMPUTADORA:

PROCEDIMIENTO DE ENSAMBLE
Paso 1.-Instalación de la tarjeta madre: La tarjeta madre tiene unas
perforaciones que coinciden con unos pequeños postes que están
sujetos al gabinete, se empalma la tarjeta haciendo coincidir las
perforaciones y se fijan con tornillos.
Pasó 2.- Instalación del procesador: Se toma la tarjeta principal y se
prepara para insertar los componentes que van directamente en ella.
Los soportes laterales se fijan a la base de la tarjeta, colocando los
broches en su posición.

Paso 3.- Ventilador del microprocesador: Una vez puesto el ventilador,

se conecta el cable de alimentación del ventilador los pines correctos
de placa.
Pasó 4.- Instalación de la memoria RAM: Las tablillas DIMM se
insertan en los bancos de memoria RAM y se fijan con los seguros
laterales. El número de ranuras puede variar según el fabricante y el
modelo de la tarjeta principal. En este caso, la tarjeta tiene tres
ranuras y se está insertando solo un DIMM de 64 MB.

Pasó 5.- Instalación de la tarjeta de video: La instalación de tarjetas en

las ranuras de expansión, se realiza siempre de la misma manera:
primero se insertan para buscar la posición correcta y luego se
presiona fuertemente sobre ellas. Las tarjetas de video pueden ser de
tipo ISA, PCI o AGP.

Pasó 6.- Instalación de la tarjeta de audio: Las tarjetas de audio

pueden ser de tipo ISA o PCI. Después de identificar el tipo correcto,
se posiciona el lugar correcto y luego se presiona sobre ellas.
Pasó 7.- Instalación de la tarjeta MODEM: También estas tarjetas
pueden ser ISA o PCI, para insertarlas, se realiza el mismo
procedimiento que en los casos anteriores.

Pasó 8.- Colocación del Disco Duro: Este dispositivo de

almacenamiento de datos se coloca por la parte interna del gabinete,
dentro de la bahía correspondiente. Se hace coincidir los orificios y se
fija con los tornillos correspondientes.

Paso 9.- Colocación de la fuente de alimentación: Montamos la fuente

de alimentación en la parte posterior derecha de la carcasa que se
encuentra abierta. Una vez montada se atornillará.
Pasó 10.- Conector sonido Placa base: El frontal de este ordenador
incorpora 2 conectores USB y 2 conectores de sonido (altavoz y
micrófono), tendremos un cable para los conectores USB y otro para
los conectores de sonido. Estos cables los conectaremos a sus
respectivos conectores de la placa base.
Pasó 11.- Conector de los leds: Ahora conectaremos la alimentación
de los leds de la frontal del ordenador, en este ordenador tenemos 3
leds, son:
-Power led - Luz de encendido del ordenador
- HDD led - Luz de procesamiento del ordenador
- SW led – Botón de encendido del ordenador

Pasó 12.- Colocación de la carcasa: Una vez tenemos montadas todas

las piezas, lo único que queda es poner la tapa de la carcasa, que nos
protege del polvo la placa base.
