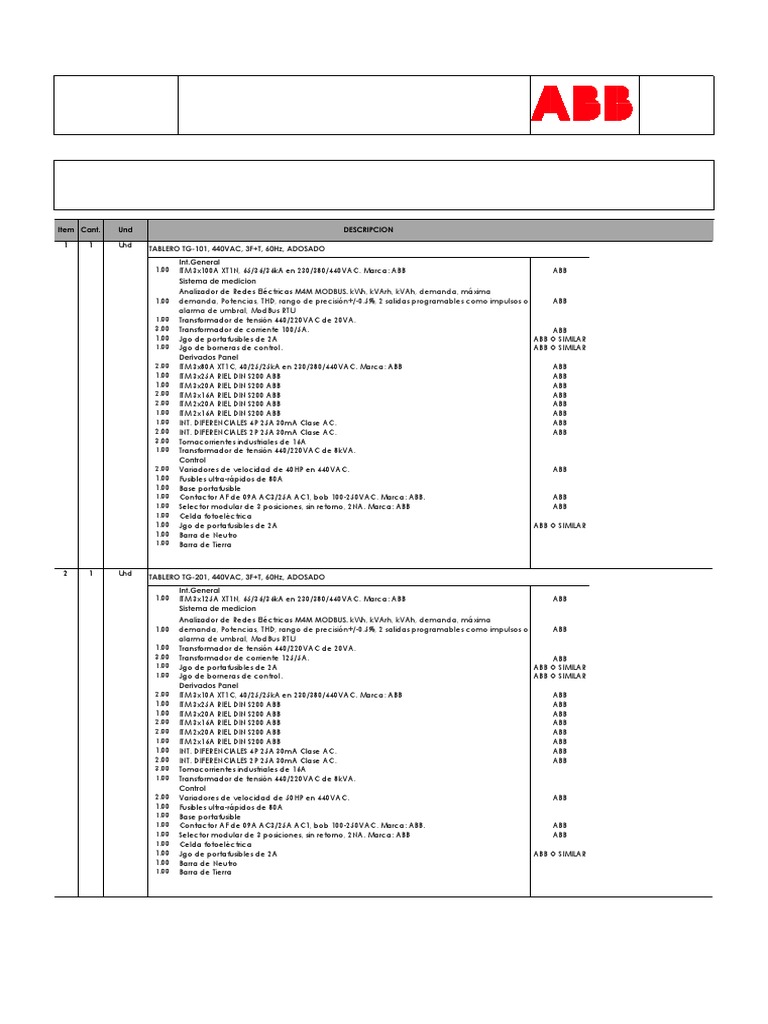

Item Cant.

Und DESCRIPCION

1 1 Und TABLERO TG-101, 440VAC, 3F+T, 60Hz, ADOSADO


[Link]
1.00 ITM 3x100A XT1N, 65/36/36kA en 230/380/440VAC. Marca: ABB ABB
Sistema de medicion
Analizador de Redes Eléctricas M4M MODBUS. kWh, kVArh, kVAh, demanda, máxima
1.00 demanda, Potencias, THD, rango de precisión+/-0.5%, 2 salidas programables como impulsos o ABB
alarma de umbral, ModBus RTU
1.00 Transformador de tensión 440/220VAC de 20VA.
3.00 Transformador de corriente 100/5A. ABB
1.00 Jgo de portafusibles de 2A ABB O SIMILAR
1.00 Jgo de borneras de control. ABB O SIMILAR
Derivados Panel
2.00 ITM 3x80A XT1C, 40/25/25kA en 230/380/440VAC. Marca: ABB ABB
1.00 ITM 3x25A RIEL DIN S200 ABB ABB
1.00 ITM 3x20A RIEL DIN S200 ABB ABB
2.00 ITM 3x16A RIEL DIN S200 ABB ABB
2.00 ITM 2x20A RIEL DIN S200 ABB ABB
1.00 ITM 2x16A RIEL DIN S200 ABB ABB
1.00 INT. DIFERENCIALES 4P 25A 30mA Clase AC. ABB
2.00 INT. DIFERENCIALES 2P 25A 30mA Clase AC. ABB
3.00 Tomacorrientes industriales de 16A
1.00 Transformador de tensión 440/220VAC de 8kVA.
Control
2.00 Variadores de velocidad de 40HP en 440VAC. ABB
1.00 Fusibles ultra-rápidos de 80A
1.00 Base portafusible
1.00 Contactor AF de 09A AC3/25A AC1, bob 100-250VAC. Marca: ABB. ABB
1.00 Selector modular de 3 posiciones, sin retorno, 2NA. Marca: ABB ABB
1.00 Celda fotoeléctrica
1.00 Jgo de portafusibles de 2A ABB O SIMILAR
1.00 Barra de Neutro
1.00 Barra de Tierra

2 1 Und TABLERO TG-201, 440VAC, 3F+T, 60Hz, ADOSADO


[Link]
1.00 ITM 3x125A XT1N, 65/36/36kA en 230/380/440VAC. Marca: ABB ABB
Sistema de medicion
Analizador de Redes Eléctricas M4M MODBUS. kWh, kVArh, kVAh, demanda, máxima
1.00 demanda, Potencias, THD, rango de precisión+/-0.5%, 2 salidas programables como impulsos o ABB
alarma de umbral, ModBus RTU
1.00 Transformador de tensión 440/220VAC de 20VA.
3.00 Transformador de corriente 125/5A. ABB
1.00 Jgo de portafusibles de 2A ABB O SIMILAR
1.00 Jgo de borneras de control. ABB O SIMILAR
Derivados Panel
2.00 ITM 3x10A XT1C, 40/25/25kA en 230/380/440VAC. Marca: ABB ABB
1.00 ITM 3x25A RIEL DIN S200 ABB ABB
1.00 ITM 3x20A RIEL DIN S200 ABB ABB
2.00 ITM 3x16A RIEL DIN S200 ABB ABB
2.00 ITM 2x20A RIEL DIN S200 ABB ABB
1.00 ITM 2x16A RIEL DIN S200 ABB ABB
1.00 INT. DIFERENCIALES 4P 25A 30mA Clase AC. ABB
2.00 INT. DIFERENCIALES 2P 25A 30mA Clase AC. ABB
3.00 Tomacorrientes industriales de 16A
1.00 Transformador de tensión 440/220VAC de 8kVA.
Control
2.00 Variadores de velocidad de 50HP en 440VAC. ABB
1.00 Fusibles ultra-rápidos de 80A
1.00 Base portafusible
1.00 Contactor AF de 09A AC3/25A AC1, bob 100-250VAC. Marca: ABB. ABB
1.00 Selector modular de 3 posiciones, sin retorno, 2NA. Marca: ABB ABB
1.00 Celda fotoeléctrica
1.00 Jgo de portafusibles de 2A ABB O SIMILAR
1.00 Barra de Neutro
1.00 Barra de Tierra
