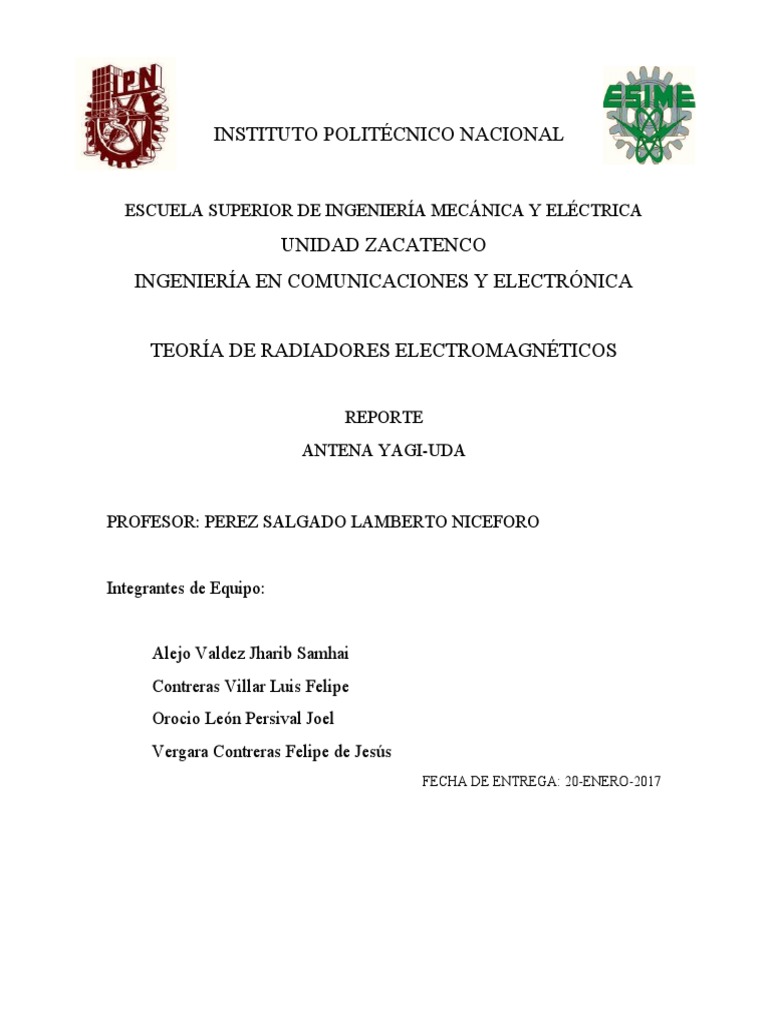

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA

UNIDAD ZACATENCO
INGENIERÍA EN COMUNICACIONES Y ELECTRÓNICA

TEORÍA DE RADIADORES ELECTROMAGNÉTICOS

REPORTE
ANTENA YAGI-UDA

PROFESOR: PEREZ SALGADO LAMBERTO NICEFORO

Integrantes de Equipo:

Alejo Valdez Jharib Samhai

Contreras Villar Luis Felipe
Orocio León Persival Joel
Vergara Contreras Felipe de Jesús
FECHA DE ENTREGA: 20-ENERO-2017
 ANTENA
YAGI-UDA
INTRODUCCION TEORICA

La antena Yagi-Uda es una antena direccional, el

nombre dado a esta antena es derivado de los apellidos
de los inventores japoneses que diseñaron esta antena
por primera vez a principios de la década de 1920, el Dr.
Hidetsugu Yagi y el Dr. Shintaro Uda, ambos profesores
de la Universidad Imperial de Tohoku
La invención del Dr. Yagi (patentada en 1926) no
fue usado en Japón en un principio, ya que su idea era
para utilizarse en la guerra como arma radioactiva. Los
resultados no fueron buenos para Yagi y abandonó el
proyecto. Sin embargo en Europa y Norteamérica se
incorporó a la producción comercial de los sistemas de
difusión. El uso de esta antena en Japón comenzó a
utilizarse durante la Segunda Guerra Mundial como
antena de radar.

Una antena Yagi está formada por un elemento alimentado (conectado al emisor o al
receptor) formado por un simple dipolo o un dipolo doblado llamado también "radiador".
Además de ese elemento, la antena tiene uno o varios elementos aislados llamados
elementos parásitos. Éstos pueden estar situados delante del elemento alimentado, refuerzan
el campo hacia adelante y se llaman directores. Los elementos situados detrás se llaman
reflectores. Por esto la invención dio un avance a las
antenas convencionales.
A partir de la antena dipolo de media onda es
posible lograr antenas que radien o reciban las ondas
electromagnéticas en un haz estrecho, lo que permite
concentrar en un punto toda la energía, logrando de
esta manera que la intensidad de campo en un punto
sea mucho mayor que la que se obtendría con otra
antena de la misma potencia.

Cuenta con:
 Estructura Elemental de una Antena Yagi-Usa

1. Un conductor que actúa como radiador.

2. Un elemento que actúa como captador.

Los elementos parásitos son aquellos que no son activos, no se conectan a la línea de
transmisión y reciben la energía a través de la inducción mutua. Se clasifican en reflectores
y directores

FUNCIONAMIENTO
La antena Yagi de banda ancha nos permite cubrir varios canales de TV a la vez,
aunque sacrificando la ganancia. Para considerar este tipo de antena es necesario hacer
ajustes en la distancia entre los elementos para obtener, junto con el ancho de banda
deseado, la ganancia óptima. Como la antena Yagi utiliza elementos alimentados y
parásitos, es común aumentar el número de elementos alimentados a 2 o 3; estos dipolos se
cortan a la frecuencia media del ancho de banda. En base al principio de reciprocidad, se
puede demostrar que las propiedades de una antena cualquiera son las mismas tanto en
emisión como en recepción. Como es más fácil de comprender el funcionamiento de una
antena Yagi-Uda en transmisión que en recepción, comenzaremos por una antena en
transmisión.
Como ya se ha mencionado, una antena Yagi-Uda está formada por un elemento
alimentado (conectado al emisor o al receptor) formado por un simple dipolo o un dipolo
doblado llamado también "radiador" de manera inapropiada, ya que en la antena Yagi-Uda
todos los elementos irradian de manera comparable. Además de ese elemento, la antena
tiene uno o varios elementos aislados llamados, injustamente, elementos parásitos. La
corriente que circula en el elemento alimentado irradia un campo electromagnético, el cual
induce corrientes en los "elementos parásitos" de la antena. Las corrientes inducidas en esos
elementos irradian también campos electromagnéticos que a su vez inducen corrientes en
los demás. Finalmente la corriente que circula en cada uno de los elementos es el resultado
de la interacción entre todos los elementos. El elemento alimentado. La fase de la corriente
que circula en el elemento parásito dependerá de la distancia entre los dos elementos y de la
longitud y diámetro de este último. La amplitud también dependerá de lo mismo pero
mucho menos y será, de todas maneras, de la misma magnitud que la corriente del elemento
alimentado.
Figura 1. Geometría de la antena Yagi-Uda
La antena consta de un solo "alimento" o elemento «motor», por lo general un
dipolo o dipolo plegado de la antena. Este es el único miembro de la estructura anterior que
es realmente excitado (una fuente de tensión o corriente aplicada). El resto de los elementos
son parásitos - que reflejan o ayudan a transmitir la energía en una dirección particular. La
longitud del elemento de alimentación se da en la Figura 1 como F. La alimentación de la
antena es casi siempre la segunda de Al final, como se muestra en la Figura 1. Esta
alimentación de la antena suele ser alterados en tamaño para que sea resonante en la
presencia de los elementos parásitos (por lo general, 0,45-0,48 longitudes de onda de una
antena dipolo).

Su ganancia está dada por:

G=10 log n donde n=numero de elementos por considerar .

El elemento a la izquierda del elemento de alimentación en la Figura 1 es el

reflector. La longitud de este elemento es dado como R y la distancia entre la fuente y el
reflector es SR. El elemento reflector suele ser ligeramente más largo que el elemento de
alimentación. Normalmente hay un solo reflector, la adición de más mejora el rendimiento
de los reflectores muy ligeramente. Este elemento es importante para determinar la de
adelante hacia atrás relación de la antena.
Tener el reflector ligeramente más largo que de resonancia tiene dos propósitos. La
primera es que cuanto más grande el elemento es, mejor de un reflector física se vuelve. En
segundo lugar, si el reflector es más largo que su longitud de resonancia, la impedancia del
reflector será inductiva. Por lo tanto, la corriente en el reflector se queda la tensión inducida
en el reflector. Los elementos del director (que a la derecha de la alimentación en la Figura
1) será más corto que el de resonancia, lo que los capacitiva, por lo que la corriente
adelanta al voltaje. Esto hará que una distribución de fase que se produzca a través de los
elementos, simulando el avance de fase de una onda plana a través de la matriz de
elementos. Este conduce a la matriz que es señalado como una antena de onda. Al elegir el
longitudes de esta manera, la antena Yagi-Uda se convierte en una serie final del fuego - es
la radiación a lo largo del eje + como se muestra en la Figura 1.
El resto de los elementos (aquellos a la derecha de la alimentación de la antena
como se muestra en la Figura 1) se conocen como elementos del director. Puede haber
cualquier número de consejeros N, que suele ser en cualquier lugar de N = 1 a N = 20
directores. Cada elemento tiene una longitud Di, y separados del director adyacentes por
una longitud SDI. Como se mencionó en el párrafo anterior, las longitudes de los directores
suelen ser menores que la longitud de resonancia, que fomenta la propagación de ondas en
la dirección de los directores.
Entonces cuando el parásito funciona como reflector, la ganancia máxima llega a 5
dB para una distancia dipolo-parasito de 0.2\λ. Esta distancia no es crítica y entre 0.15\λ y
0.25\λ la ganancia disminuye poco. Para 0.25\lλ, la resistencia de radiación del dipolo es
casi la misma que si el dipolo estuviera solo. La relación delante-atrás de la ganancia es del
orden de 5 dB, siendo la radiación hacia atrás inferior en 1 dB a la del dipolo solo.
Cuando el parásito funciona como director, la ganancia máxima tiene lugar para una
distancia dipolo-parasito de 0.1\λ; alcanza casi 6 dB. La ganancia hacia atrás es algo
superior a la de una antena de media onda sola. La relación ganancia hacia adelante-
ganancia hacia atrás es de unos 5 dB. La resistencia de radiación es muy pequeña, del orden
de 13 ohm. La mejor relación delante-atrás se obtiene para una separación dipolo parásito
de 0.05\λ y alcanza 20 dB, pero la ganancia hacia adelante cae a 2.5 dB y la resistencia de
radiación es pequeña, próxima a 17 ohm. Para alimentar esta antena hay que emplear un
trasformador de impedancia que eleve la débil resistencia de radiación a un valor
compatible con la impedancia de los feeders. Por otra parte, la resistencia óhmica deberá
hacerse lo más pequeña posible para que le rendimiento de la antena sea satisfactorio.
La máxima ganancia para un reflector se obtiene cuando este es más largo que el
dipolo en un 5% aproximadamente, y la máxima ganancia como director se obtiene cuando
este es aproximadamente un 5% más corto que el dipolo.
Cuando el elemento parásito ya no está en resonancia, presenta cierta reactancia,
inductiva si es demasiado largo, capacitiva si es demasiado corto.

PATRON DE RADIACIÓN.
La longitud del dipolo y demás elementos está determinada por la fórmula normal
de cálculo del dipolo. La modificación del elemento parásito provoca, si se alarga, una
reactancia inductiva y si se acorta, una reactancia capacitiva. Al modificar su longitud
respecto al dipolo y elemento. Si la medida del elemento parásito es la misma que el dipolo
y existe una separación entre ellos de 0.15 longitudes de onda, la antena de dos ganancias
iguales, una hacia delante y la otra hacia atás. Para una distancia mayor, el elemento
parasito se comporta como reflector y para menos de 0.15 longitudes de onda como
director.

Patrones de radiación de una antena Yagi.

Un dipolo en presencia de elementos parásitos tiende a disminuir su resistencia

cuando las distancias son cortas. Para un elemento director de 0.1 longitudes de onda, la
impedancia del dipolo queda reducida a 15Ω, aumentando a medida que se separan; cuando
las separaciones superan la longitud de onda, la impedancia del dipolo aumenta.
La antena más simple con elementos parásitos o antena Yagi, es la formada por el
dipolo y un elemento pasivo. Cuando este tiene la misma longitud del elemento pasivo
aumenta en un 5% o queda más distanciado, pasa actuar como reflector, disminuyendo el
lóbulo de radiación trasero para reforzar el delantero y obtener una ganancia en esta
dirección de 6 dB aproximadamente. Si disminuimos la longitud primitiva del elemento
pasivo en un 5%, actuara como director teniendo el mismo lóbulo de radiación que en el
caso anterior.
Ejemplo de los patrones de radiación de antena Yagi, una antena Yagi de 6
elementos (con el eje a lo largo del eje + x) es simulada en FEKO (un reflector, Un dipolo
de media longitud de onda impulsada, 4 directores). La antena resultante tiene una ganancia
de 12.1 dB, y las parcelas En las Figuras 1-3.
E-plano de ganancia de la antena Yagi.

H-Plane ganancia de la antena Yagi.

3-D Patrón de radiación de la antena Yagi.

Los gráficos anteriores son sólo un ejemplo para dar una idea de lo que el patrón de
radiación de la antena Yagi-Uda parece. La ganancia puede ser mayor (y el patrón hace más
direccional) mediante la adición de más directores o la optimización de espacio (o en raras
ocasiones, la adición de otro reflector). La relación de adelante hacia atrás es de
aproximadamente 19 dB para esta antena, y esto también se puede optimizar si lo desea.
MATERIAL
El material para la antena se compro en un taller donde se hacen marcos para ventanas de
aluminio
❖ Alambre coaxial
❖ Tubos de aluminio
❖ Taladro
❖ Pinzas
❖ Tiras de metal
❖ Segueta
❖ Tornillos
❖ Metro
❖ Desarmadores
❖
CALCULOS

Para un arreglo Yagi-Uda tenemos que:

Ganancia = 10.2dB
Frecuencia media = 475.75MHZ
Diámetro de los elementos parásitos es d = 0.9525cm = 0.009525m
Soporte metálico del arreglo (BOOM) D = 1.27cm = 0.0127m

Para la f 0=475.75hz , la longitud de onda λ 0 es:

300
λ 0= =0.630583
475.75
Por lo tanto tenemos:
d 0.009525
d λ= = =0.01510 m
λ 0 0.630583

D 0.0127
D λ= = =0.02014 m
λ 0.630583

De acuerdo a la tabla tenemos un total de 6 elementos parásitos: 4 directores l 3,l 4 , l 5, l 6; un

elemento activo l 2y un reflector l 1

Ahora:
l 1=(0.482+ 0.014) λ=0.3127 m

l 3=l 6=(0.418+ 0.014)λ=0.2724 m

l 4 =l 5=( 0.41+ 0.014)λ 0=0.2673 m

S12 , S23 , S 34 , S45 , S 56

Por lo tanto la separación entre cada elemento parasito es la misma

S12=0.25 λ 0=( 0.25)(0.630583)=0.1576 m

La longitud total es:

L=0.25 λ 0 +0.25 λ0 +0.25 λ0 + 0.25 λ 0 +0.25 λ0=0.78822m

l 1 =0.479 {λ} rsub {0

l 3 = {l} rsub {6} =0.418 λ 0

l 4 = {l} rsub {5} =0.408 λ0

Para el reflector

l 1=(0.482+ 0.014) λ0=0.3127 m

Para los directores

l 3=l 6=(0.418+ 0.014)λ 0=0.2724 m

l 4 =l 5=( 0.41+ 0.014)λ 0=0.2673 m

Para el elemento activo

l 2=l 2 ' λ0=(122.5 d 2λ −2.4500 d λ +0.48215) λ0

l 2=l '2λ =(122.5(0.01510)2−2.4500(0.01510)+0.48215)(0.630586)=0.3070 m

0

Desarrollo

Con base a los cálculos procedemos a cortar los tubos de acuerdo a las medidas obtenidas,
con el taladro se hicieron las perforaciones necesarias, se atornillaron los directores y el
reflector y finalmente nuestro elemento activo (dipolo doblado) se colocó con empaques de
forma que no toque la estructura del arreglo, finalmente se agregó el alambre coaxial.
Fotos de armado
Prueba en televisión
Antena Desconectada Antena conectada
Conclusiones
El diseño e implementación de una antena Yagi-Uda los cálculos para su diseño son
operaciones aritméticas sencillas. Se debe de tener cuidado al colocar los diferentes
materiales en su respectivo lugar, en cuanto al dipolo doblado fue difícil que quedara bien
doblado, pero se logró. La antena Yagi-Uda tiene conexión eléctrica entre todos sus
elementos. Al finalizar este proyecto podemos decir que para diseñar una antena lo más
importante y lo que debemos conoces es que aplicación se le va a dar o a que frecuencia se
va a radiar, una vez sabiendo esto podemos proceder al inicio del diseño escogiendo que
tipo de antena es más adecuada. Tomando en cuenta que la antena Yagi es de la más
eficientes y más utilizadas ya que tiene como objetivo incrementar la directividad del
sistema y concretar la potencia radiada en una más pequeña, es necesario tomar en cuenta
todos los parámetros elementales que está, con base a la frecuencia ya que de esto
dependerá la longitud del dipolo que es lo más importante, y de ahí se deriva el reflector y
los directores que son elementos que complementan al dipolo para un mejor
funcionamiento de la antena.

Bibliografía

➢ David M. Pozar, “Microwave Engineering”, Second Edition. John Wiley & Sons,
Inc. 1998.
➢ Tomasi, Sistemas de comunicaciones electrónicas,, Pearson Educación, México
2003, págs. 393-395
➢ http://www.dxzone.com/the-true-story-of-yagi-antenna/
