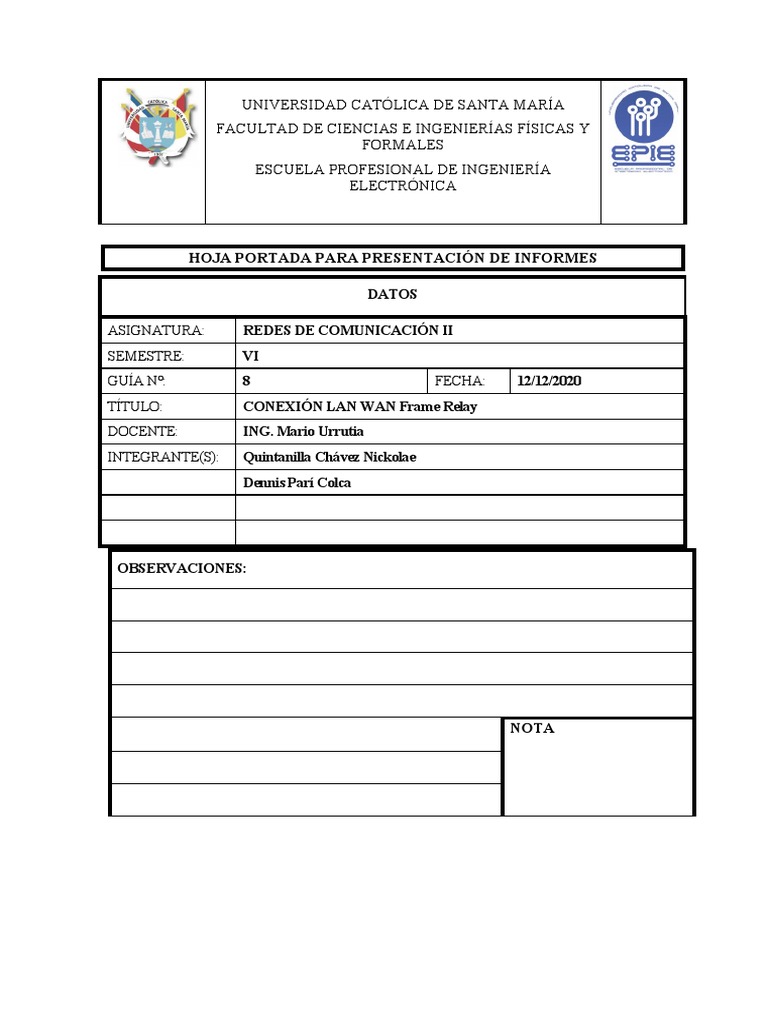

UNIVERSIDAD CATÓLICA DE SANTA MARÍA
FACULTAD DE CIENCIAS E INGENIERÍAS FÍSICAS Y
FORMALES
ESCUELA PROFESIONAL DE INGENIERÍA
ELECTRÓNICA
HOJA PORTADA PARA PRESENTACIÓN DE INFORMES
DATOS
ASIGNATURA: REDES DE COMUNICACIÓN II
SEMESTRE: VI
GUÍA N°: 8 FECHA: 12/12/2020
TÍTULO: CONEXIÓN LAN WAN Frame Relay
DOCENTE: ING. Mario Urrutia
INTEGRANTE(S): Quintanilla Chávez Nickolae
Dennis Parí Colca
OBSERVACIONES:
NOTA
INDICE
1.- OBJETIVOS...............................................................................................................................1
2.-MARCO TEORICO...................................................................................................................1
3.-ACTIVIDADES...........................................................................................................................1
5.-CONCLUSIONES.....................................................................................................................13
6.- CUESTIONARIO....................................................................................................................13
7.- BIBLIOGRAFIA......................................................................................................................16
Referencias......................................................................................................................................16
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
1.- OBJETIVOS
Utilizar software de simulación para conectar dos Routers CISCO mediante los protocolos de
encapsulamientoFrame Relay y de enrutamiento RIP
Configurar los protocolos del nivel de aplicación HTTP y DNS
2.-MARCO TEORICO
3.-ACTIVIDADES
Esquema
Este es un caso común visto en empresas que tienen oficinas en distintas ciudades y necesitan tener sus
redes interconectadas para compartir sus recursos y servicios de red que podrían encontrarse sólo en un
servidor.
Configuraciones
Considere el esquema donde se muestra las direcciones IP para Arequipa ([Link]) y Tacna
([Link]).
Nota: Acompañe una breve explicación a cada configuración.
Para Arequipa
Configuraciones básicas:
Router# configure terminal
Router(config)# hostname AQP
AQP(config)# enable password class
1
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
AQP(config)# enable password cisco
AQP(config)# line console 0
AQP(config-line)# password cisco
AQP(config-line)# line vty 0 4
AQP(config-line)# password cisco
AQP(config-line)# exit
AQP(config)# banner motd #
********** BIENVENIDO A LA RED AREQUIPA ************
Configuración de la interface LAN:
AQP(config)# interface fastethernet 0/0
AQP(config-if)# ip address [Link] [Link]
AQP(config-if)# no shutdown
Configuración de la interface WAN:
AQP(config)# interface serial 0/0
AQP(config-if)# ip address [Link] [Link]
AQP(config-if)# clock rate 64000
AQP(config-if)# encapsulation frame-relay ietf
AQP(config-if)# no shutdown
Configuración de la ruta dinámica usando el protocolo RIP:
AQP(config)# router rip
AQP(config-router)# network [Link]
AQP(config-router)# network [Link]
Almacene y verifique la configuración efectuada.
Para Tacna
Configuraciones básicas:
Router# configure terminal
Router(config)# hostname TCQ
TCQ(config)# enable password class
TCQ(config)# enable password cisco
TCQ(config)# line console 0
TCQ(config-line)# password cisco
TCQ(config-line)# line vty 0 4
TCQ(config-line)# password cisco
TCQ(config-line)# exit
TCQ(config)# banner motd #
********** BIENVENIDO A LA RED TACNA ************
#
Configuración de la interface LAN:
TCQ(config)# interface fastethernet 0/0
TCQ(config-if)# ip address [Link] [Link]
TCQ(config-if)# no shutdown
Configuración de la interface WAN:
TCQ(config)# interface serial 0/0
TCQ(config-if)# ip address [Link] [Link]
TCQ(config-if)#encapsulation frame-relay ietf
TCQ(config-if)#no shutdown
Configuración de la ruta dinámica usando el protocolo RIP:
TCQ(config)# router rip
TCQ(config-router)# network [Link]
TCQ(config-router)# network [Link]
Almacene y verifique la configuración efectuada.
Configuración del enlace WAN
2
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
Una vez que tenemos las dos LAN configuradas, procedemos a configurar el Frame-Relay de la nube. En un
caso real, al igual que el clock rate, los DLCI´s los brinda alguna de las empresas proveedoras de servicios de
telecomunicaciones.
Para este caso efectuaremos la configuración de los dos DLCI´s en los seriales de la nube utilizando la
herramienta gráfica que el programa nos ofrece.
Finalmente se enruta los DLCI´s en el Frame Relay de la nube.
3
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
Pruebas
4.4.1 Verifique las tablas de enrutamiento. Para cada router, muestre el estado de la tabla de enrutamiento
y explique.
4
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
ROUTER 2
ROUTER 3
5
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
Cuando visualizamos a través del comando show ip route podemos observar que en la línea R
192.168.X.X decimos que la letra R nos afirma que el enrutamiento para conectar una red a otra
no es estático.
4.4.2 Verifique las interfaces. Explique
ROUTER 2
6
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
7
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
8
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
9
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
10
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
11
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
ROUTER 3
12
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
13
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
14
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
15
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
16
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
17
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
18
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
4.4.3 Desde diversas interfaces lance pings a las otras interfaces y pruebe los enlaces. Finalmente lance
pings de host a host para comprobar el buen funcionamiento de la conexión.
ROUTER 2
19
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
20
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
21
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
4.-TAREA
Tareas.
Tarea 1: Packet Tracer permite configurar un servidor de páginas Web. En el ejercicio desarrollado,
configure un servidor de páginas web en la máquina Server0 y acceda a él desde cualquier PC de la sede
Arequipa o Tacna primero mediante la dirección IP y luego mediante una URL.
Nota: Debe configurar el servidor web y el servicio DNS.
22
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
Después de haber configurado el servidor DNS configurado y la dirección en Address debe ser la
misma que la dirección IP estática del servidor.
Después configuramos el servidor de DNS para todas las computadoras.
23
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
Tarea 2: En forma similar a lo planteado con Frame Relay, elabore la red utilizando como protocolo de nivel
de enlace ADSL. Lleve a cabo las mismas tareas y explique el procedimiento.
5.-CONCLUSIONES
Se puede configurar un servidor DNS y un servidor HTML en un
computador servidor.
Se utilizó software de simulación para conectar dos Routers CISCO
mediante los protocolos de encapsulamiento Frame Relay y de enrutamiento
RIP
Aprendimos a configurar los protocolos del nivel de aplicación HTTP, DNS
y un Servidor Web
6.- CUESTIONARIO
6.1 Qué función llevan a cabo los comandos line console y line vty?
Las líneas VTY son las líneas de terminal virtual del router, que se utilizan solamente para
controlar las conexiones Telnet entrantes. Son virtuales en el sentido que son una función de
software; no hay Hardware relacionado con ellas.
El comando line console 0 seguido de los subcomandos login y password se usa para establecer
una contraseña de inicio de sesión para el terminal de la consola. Console 0 designa la conexión
de consola del router, mientras que login pide la contraseña al usuario antes de permitir la
conexión a la consola.
6.2 Explique en general el funcionamiento de la tecnología Frame Relay y su configuración, en particular ietf
Constituye una tecnología de enlace de datos orientado a la conexión de alto rendimiento y
eficacia. Frame-Relay delega en los protocolos de las capas superiores la corrección de errores
(TCP).
Es un protocolo basado en estándares de capa uno y dos del modelo de referencia OSI.
Define la conexión entre la red de un proveedor de servicio y el dispositivo de un usuario.
Los dispositivos Frame_Relay se dividen en dos grupos:
i. DTE, Data Terminal Equipment, equipo del cliente que finaliza la conexión Frame-Relay
ii. DCE, Data circuit-terminating Equipment, son los dispositivos de red propiedad del proveedor.
24
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
Terminología Frame-Relay
PVC:
Circuito virtual permanente.
• SVC: Circuito virtual conmutado.
• DLCI: Identificador de conexión de enlace de datos.
• CIR: Velocidad de información suscrita.
• ARP: Protocolo de resolución de direcciones inverso.
• LMI: Interfaz de administración local.
• FECN: Notificación explícita de congestión.
• BECN: Notificación retrospectiva de congestión en la red.
6.3 Que son los DLCI?
Es el identificador de canal del circuito establecido en Frame Relay. Este identificador se aloja en
la trama e indica el camino a seguir por los datos, es decir, el circuito virtual establecido.
6.4 Explique el uso de los comandos traceroute y tracert. Muestre en el ejercicio de la guía el uso de dichos
comandos.
Traceroute es una herramienta de diagnóstico de redes que permite seguir la pista de los
paquetes que van desde un host (punto de red) a otro. Se obtiene además una estadística del RTT
o latencia de red de esos paquetes, lo que viene a ser una estimación de la distancia a la que
están los extremos de la comunicación. Esta herramienta se llama traceroute en UNIX y LINUX,
mientras que en Windows se llama tracert.
25
Redes de Comunicaciones II Conexiones LAN WAN Frame Relay
7.- BIBLIOGRAFIA
Referencias
[Link]
