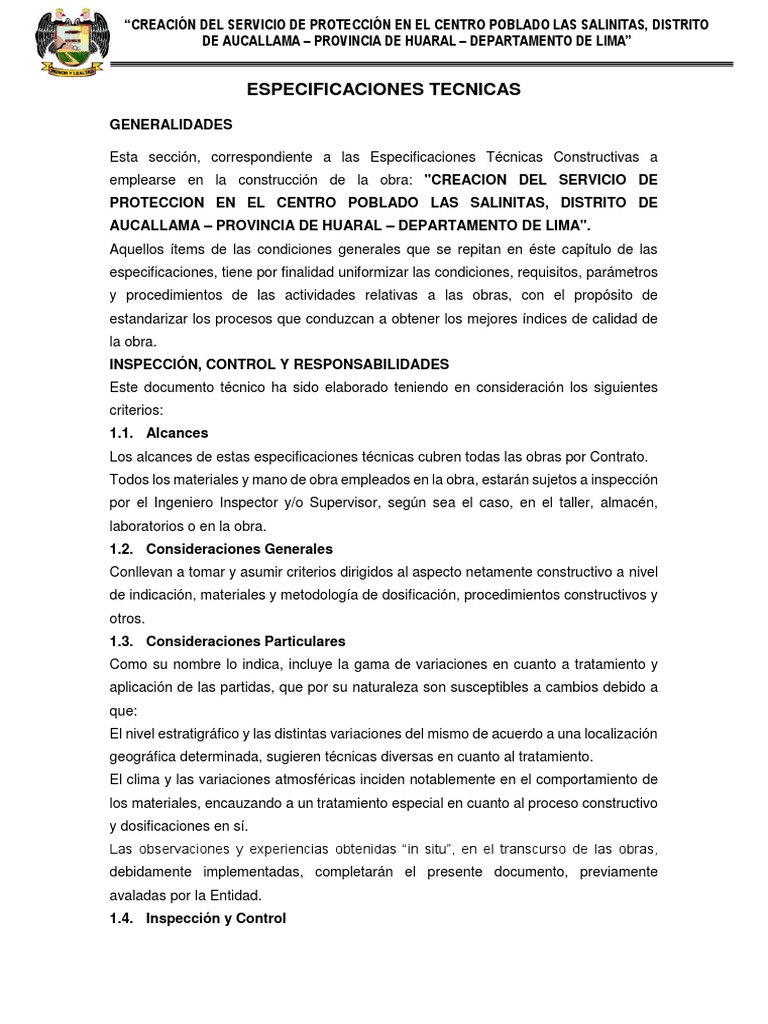

“CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO

DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

ESPECIFICACIONES TECNICAS
GENERALIDADES

Esta sección, correspondiente a las Especificaciones Técnicas Constructivas a

emplearse en la construcción de la obra: "CREACION DEL SERVICIO DE
PROTECCION EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO DE
AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA".
Aquellos ítems de las condiciones generales que se repitan en éste capítulo de las
especificaciones, tiene por finalidad uniformizar las condiciones, requisitos, parámetros
y procedimientos de las actividades relativas a las obras, con el propósito de
estandarizar los procesos que conduzcan a obtener los mejores índices de calidad de
la obra.
INSPECCIÓN, CONTROL Y RESPONSABILIDADES
Este documento técnico ha sido elaborado teniendo en consideración los siguientes
criterios:
1.1. Alcances
Los alcances de estas especificaciones técnicas cubren todas las obras por Contrato.
Todos los materiales y mano de obra empleados en la obra, estarán sujetos a inspección
por el Ingeniero Inspector y/o Supervisor, según sea el caso, en el taller, almacén,
laboratorios o en la obra.
1.2. Consideraciones Generales
Conllevan a tomar y asumir criterios dirigidos al aspecto netamente constructivo a nivel
de indicación, materiales y metodología de dosificación, procedimientos constructivos y
otros.
1.3. Consideraciones Particulares
Como su nombre lo indica, incluye la gama de variaciones en cuanto a tratamiento y
aplicación de las partidas, que por su naturaleza son susceptibles a cambios debido a
que:
El nivel estratigráfico y las distintas variaciones del mismo de acuerdo a una localización
geográfica determinada, sugieren técnicas diversas en cuanto al tratamiento.
El clima y las variaciones atmosféricas inciden notablemente en el comportamiento de
los materiales, encauzando a un tratamiento especial en cuanto al proceso constructivo
y dosificaciones en sí.
Las observaciones y experiencias obtenidas “in situ”, en el transcurso de las obras,
debidamente implementadas, completarán el presente documento, previamente
avaladas por la Entidad.
1.4. Inspección y Control
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

La Entidad deberá designar, en concordancia con el Reglamento Nacional de

Edificaciones, y la Ley de Contrataciones del Estado y su Reglamento, resolución de
contraloría RC-195-88, un Inspector y/o Supervisor de Obra, según corresponda, el
mismo que ejercerá una labor permanente de supervisión y control de la ejecución de
los trabajos de construcción.
El Inspector y/o Supervisor de obras podrá precisar los métodos para la correcta
ejecución de las Partidas Presupuéstales, siendo la entidad la responsable de éstas,
las mismas que reflejarán fielmente el diseño, detalles y demás especificaciones del
Proyecto.
Igualmente, por causas debidamente justificadas podrá variar estas especificaciones,
previa consulta y aprobación del Proyectista, efectuando para el caso los reajustes
necesarios y los metrados y costos que pudieran ocasionar.
1.5. Materiales
Todos los materiales necesarios para la ejecución de las obras serán suministrados por
el Contratista, por lo que es de su responsabilidad la selección de los mismos, de las
fuentes de aprovisionamiento del Proyecto, teniendo en cuenta que los materiales deben
cumplir con todos los requisitos de calidad exigidos en estas Especificaciones y
requerimientos establecidos en los Estudios Técnicos y Ambientales del Proyecto.
Los precios consignados en los presupuestos de cada Proyecto deberán incluir los
costos de transportes, carga, descarga, manipuleo, mermas y otros conceptos que
pudieran existir.
El Contratista deberá conseguir oportunamente todos los materiales y suministros que
se requieran para la construcción de las obras y mantendrá permanentemente una
cantidad suficiente de ellos para no retrasar la progresión de los trabajos. En el caso de
zonas caracterizadas por épocas de lluvias, huaycos, desbordes de ríos y fuertes
variaciones climáticas suele darse la interrupción de las vías de comunicación lo cual
impide el normal suministro de materiales, víveres y medicinas. Por previsión ante estas
variaciones es responsabilidad del Contratista elaborar un Plan de Emergencia de
previsión de almacenamiento de stock que cubra un lapso no menor de 30 días. La
cuantificación del stock se elaborará basándose en una previa evaluación de los
consumos mensuales y en función de las diferentes etapas del proceso de ejecución de
la obra.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

(CREACION DEL SERVICIO DE PROTECCION EN EL CENTRO

POBLADO LAS SALINITAS)

GENERALIDADES

1. TRABAJOS PROVISIONALES

2. TRABAJOS PRELIMINARES

3. MOVIMIENTO DE TIERRAS

4. TRANSPORTE DE MATERIALES Y AGREGADOS

5. CONCRETO SIMPLE

6. MURO DE CONTENCION CONCRETO SIMPLE

7. GRADAS Y GRADERIAS

8. VEREDAS

9. CARPINTERIA DE MADERA

10. KIT

11. VARIOS
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

01. TRABAJOS PROVISIONALES

01.01. CASETA DE ALMACÉN Y GUARDIANÍA C/TRIPLAY Y PARANTES DE
MADERA TORNILLO (APROX. 12M2) + CALAMINA
DESCRIPCION
Comprende de la instalación de un ambiente cerca de la obra donde funcionará una
caseta de almacén y guardianía siendo responsable el Coordinador Técnico y otros que
participen en el manejo técnico y administrativo de la obra, desde el inicio hasta su
finalización.

MÈTODO DE CONSTRUCCIÒN
Se procederá a instalar los bastidores de madera tornillo en el terreno que cubran el
área de 12 m2 aproximadamente para luego adherir el triplay de 4`x8`x6mm usando
clavos para madera C/C 2” después de ello se usará una cubierta de calamina tipo
sabana roja 1.10x3.05m, la puerta de acceso constara de una bisagra de fierro de 3” La
actividad culminará con la instalación de una Chapa Yale 3610-60 2 golpes de sobredon.

Se deberá tener cuidado que el insumo guardado en el almacén esté ubicado de tal
manera que no obstaculicen el tránsito, ni con peligro de caer a fin de garantizar la
seguridad de las personas que ingresan al ambiente.

METODO DE MEDICION
La medición de esta partida se realizará por m2 de acuerdo a contrato aceptado y
aprobado por El Coordinador Técnico.

BASES DE PAGO
El Local para la Obra el cual servirá como almacén y guardianía será pagada al precio
del presupuesto, entendiéndose que dicho precio y pago constituirá compensación total
e imprevistos necesarios para la ejecución de la Obra.

01.02. CARTEL DE OBRA IMPRESION DE BANNER DE 3.60 M X 2.40 M

(SOPORTE DE MADERA)
DESCRIPCION
Comprende la confección e instalación del Cartel de Obra, el cual es un panel
informativo de obra, de una cara, con diseño proporcionado por el Programa Nacional
para la Generación de Empleo Social Inclusivo (Trabaja Perú), el cual se realizará
en impresión BANNER 3.6M x 2.4M.
El marco y los parantes serán de madera, empotrados en bloques de concreto ciclópeo
1:8 + 25% P.M.
La ubicación será designada por el Supervisor de obra al inicio de la obra en
coordinación con el Residente de obra.

PROCEDIMIENTO CONSTRUCTIVO
Se construirá un bastidor (marco) de madera, conformado por listones de 2”x1” con
parantes verticales de 2”x4” (de ser el caso), según dimensiones y detalles indicados en
los planos.
Los parantes estarán anclados en bloques de concreto de 1:8 + 25% P.M.
Las uniones deberán ser previamente encoladas antes del clavado. Se deberá evitar el
riesgo de fisuración de la madera en el momento de clavar.
En el bastidor se colocará el banner, al que previamente se le habrá realizado
perforaciones circulares de hasta 2” de diámetro ubicados y distribuidos de forma que
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

no altere la presentación del banner, siendo el objetivo principal permitir el paso del
viento.
El contenido del panel será determinado por la Municipalidad en coordinación con el
Programa Nacional para la Generación de Empleo Social Inclusivo (Trabaja Perú),
según el tamaño y tipos.
Para el anclaje del cartel se excavará hasta la profundidad indicada y luego se
compactará con pisón manual, debiendo comprobar El Supervisor de obra la
compactación antes de aprobar el vaciado del concreto ciclópeo de f’c=100 kg/cm2, con
agregado máximo de 2”, debiendo anclar los parantes verificando su verticalidad y para
mejorar la adherencia al concreto se revestirá de asfalto RC-250 previamente calentado
y se colocarán clavos según detalle indicado en el plano. El concreto será preparado
según los procedimientos indicados en la partida de concreto.
Los bloques sobresaldrán del terreno un mínimo de 30cm, teniendo una terminación en
chaflán los últimos 10cm según lo indicado en los planos, para lo cual debe preverse su
encofrado, solaqueo y un curado mínimo de siete (7) días con agua.
El Concreto deberá ser preparado según lo indicado en los procedimientos constructivos
de la partida Losa de Concreto Hecho en Obra.
La resolución de la impresión será de 720 dpi color blanco y rojo pantones 485c en fondo
del Banner

METODO DE MEDICION
La medición de esta partida se realizará por unidad (Und) de panel debidamente
fabricado e instalado de acuerdo a estas especificaciones y aceptado y aprobado por El
Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario de acuerdo al análisis de costo unitario. Se
entiende que el precio indicado constituye la compensación total por toda la mano de
obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución del
trabajo.

01.03. SEÑALIZACION EN OBRA DURANTE EJECUCION

DESCRIPCIÓN
La partida comprende el suministro de cinta de seguridad como elementos de
señalización para brindar y cautelar posibles accidentes de obra.

PROCEDIMIENTO CONSTRUCTIVO
Con apoyo del Residente de obra se deberá identificar los lugares de peligro para los
transeúntes como para los trabajadores para luego acordonar estos lugares con la cinta
señalizador, asegurándola en objetos estables o en postes de señalización debidamente
fabricado en obra.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros lineales (ml), de la señalización colocado,
terminado y aprobado por El Supervisor de obra. Este precio se incluye: suministro de
materiales, transporte, fabricación, colocación y demás actividades que se requieran
para la culminación de la presente partida con la aprobación de El Supervisor de obra y
de conformidad con estas especificaciones y las dimensiones indicadas por la entidad.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, herramientas e
imprevistos y todos los gastos que demande el cumplimiento del trabajo.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

01.04. POSTES PARA SEÑALIZACION EN OBRAS VIALES, Ø 3", H=1M, DADOS

0.30M X 0.30M X0.10M, PINTADOS ROJO Y BLANCO ALTERNADO
DESCRIPCIÓN
La partida comprende el suministro de postes como elementos de señalización para
brindar sostenibilidad a la cinta señalizador y cautelar posibles accidentes de obra.

PROCEDIMIENTO CONSTRUCTIVO
Con apoyo del Residente de obra se deberá identificar los lugares de peligro para los
transeúntes como para los trabajadores para luego acordonar estos lugares con la cinta
señalizador, asegurándola en objetos estables o en postes de señalización debidamente
fabricado en obra.

MÉTODO DE MEDICIÓN
La unidad de medida será por unidades (und), de la señalización colocado, terminado y
aprobado por El Supervisor de obra. Este precio se incluye: suministro de materiales,
transporte, fabricación, colocación y demás actividades que se requieran para la
culminación de la presente partida con la aprobación de El Supervisor de obra y de
conformidad con estas especificaciones y las dimensiones indicadas por la entidad.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, herramientas e
imprevistos y todos los gastos que demande el cumplimiento del trabajo.

02. TRABAJOS PRELIMINARES

02.01. LIMPIEZA FINAL DE LA OBRA

DESCRIPCIÓN
Incluye una la limpieza final y despeje de todas las áreas de construcción, de acuerdo
al replanteo general al final de la obra. En particular, se deberán efectuar estas
operaciones en áreas para instalaciones provisionales del Núcleo ejecutor, áreas de
construcción de todas las obras permanentes a cielo abierto que conforman el Proyecto,
de modo que el terreno quede limpio, libre de toda vegetación y su superficie resulte
apta para iniciar los demás trabajos.

La partida comprende también el apilado de todo el material retirado producto de la

limpieza en el lugar indicado por El Supervisor de obra.

PROCEDIMIENTO CONSTRUCTIVO
La limpieza consistirá en su totalidad en la remoción y disposición de toda la capa
vegetal, y demás materiales orgánicos indeseables, hasta una profundidad de 0.20 m.,
en el caso de basura o despojos se deberá retirar totalmente de la zona de trabajo. Se
requerirá limpieza en todas las zonas de construcción de las obras civiles permanentes,
en las zonas donde se efectuarán excavaciones para los diversos tipos de estructuras
y rellenos proyectados y en las áreas para las instalaciones provisionales, definitivas.
En las zonas donde los suelos sean fácilmente erosionables, la limpieza será efectuada
en el ancho mínimo compatible con la construcción de las obras, con el fin de mantener
en la mayor superficie posible, la cubierta vegetal existente, como medida para evitar la
erosión.
En las zonas con suelos sueltos se deberá humedecer previamente la zona, a fin de
evitar en lo posible la dispersión del material particulado.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

Los materiales de desecho deberán ser apilados para su posterior eliminación indicada
en la partida de Eliminación de Material Excedente.
Todas las oquedades causadas por la extracción de tocones y raíces se rellenarán con
el suelo que haya quedado al descubierto al hacer la limpieza y éste se conformará y
apisonará hasta obtener un grado de compactación similar al del terreno adyacente.

MÉTODO DE MEDICIÓN
La medición de esta partida se realizará en metros cuadrados (m2), siendo reconocidas
toda el área en la ejecución de las obras civiles permanentes y sólo donde sea necesario
efectuar este trabajo, debiendo ser revisado y aprobado por El Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

02.02. LIMPIEZA MANUAL DE TERRENO NORMAL

DESCRIPCIÓN
Comprende los trabajos que de esta naturaleza deben de realizarse antes de empezar
la obra y después de las excavaciones, relleno, etc. incluye también el acomodo de los
materiales a utilizarse, así como la limpieza de equipos y herramientas.
La obra en todo momento debe presentar un buen aspecto, orden y limpieza.
Previamente a la recepción de las obras la entidad deberá ejecutar una buena limpieza
general.

MÉTODO DE CONSTRUCCIÓN
La limpieza manual de terreno normal se basa en la eliminación de tierra suelta,
eliminación de elementos sueltos existentes en toda la superficie del terreno, destinado
a la obra.
Los trabajos de eliminación de basura y elementos sueltos y livianos, incluyen la
disposición de éstos y su transporte fuera de la obra.

MÉTODO DE MEDICIÓN
El trabajo se medirá por metros cuadrados (m2); ejecutada y terminada de acuerdo con
las presentes especificaciones.

BASES DE PAGO
El pago por este concepto, medido en la forma descrita anteriormente será hecho al
precio unitario del contrato, por metros cuadrados (m2) para la partida Limpieza Manual
de terreno en roca suelta, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra, equipos, herramientas, materiales e
imprevistos necesarios para completar satisfactoriamente la partida.

02.03. TRAZO, NIVELACION Y REPLANTEO CON EQUIPO (ESTACION)

DESCRIPCIÓN
El trazo consiste en llevar al terreno los ejes y estacas de nivelación establecidos en los
planos adecuadamente. El replanteo consiste en la ubicación e identificación de todos
los elementos que se detallan en los planos durante el proceso de construcción.

Los puntos de medición deberán ser durables y protegidos en forma adecuada durante
el transcurso de los trabajos de construcción.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

Se incluyen las siguientes prestaciones:

 Residente de obra marcará los puntos de replanteo, en una forma adecuada que
permita el control por parte del Supervisor de obra, quedando establecido que el
Residente de obra es enteramente responsable por la colocación, el
mantenimiento y la medición de estos puntos.
 El Residente de obra deberá mantener suficiente número de instrumentos para
la nivelación y levantamientos topográficos, en, o cerca del terreno durante los
trabajos, para, las labores de replanteo, los mismos que, previo al trabajo
deberán ser comprobados y verificados su calibración.
 El Residente de obra deberá asistir al Supervisor de obra en cualquier momento
en el control de puntos de los ejes o alineamientos de las estructuras
componentes del proyecto.
PROCEDIMIENTO CONSTRUCTIVO
El Residente de obra deberá replantear los ejes del proyecto en el terreno estacando
como máximo cada 10 m, en los extremos y en todos los puntos que sean necesarios
de acuerdo a las obras comprendidas dentro del proyecto.

Los puntos serán debidamente monumentados con el objeto de poder replantear la obra
en cualquier momento, debiendo materializarse sobre el terreno en forma segura y
permanente, mediante cerchas, estacas o varilla de fierro en base de concreto fijado al
terreno.

De igual forma se deberá monumentar el BM arbitrario que servirá para controlar los
niveles del proyecto y tendrá la aprobación del Supervisor de obra en caso que sea
necesario la intervención del proyectista.

Las demarcaciones deberán ser exactas, precisas, claras y tanto más seguras y
estables cuanto más importantes sean los ejes y elementos a replantear.

MÉTODO DE MEDICIÓN
El trazo y replanteo, será cuantificado por el área del terreno donde se ejecute la obra;
su unidad de medida será el metro cuadrado (m2) El precio unitario de esta partida
incluirá todos los materiales, insumos, mano de obra con sus beneficios, personal
calificado para la medición con equipos e instrumentos; y demás implementos que se
requiera para ejecución de la partida.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, equipo, herramientas,
materiales e imprevistos necesarios para la ejecución del trabajo.

03. MOVIMIENTO DE TIERRAS

03.01. NIVELACION Y APISONADO PARA VEREDAS

DESCRIPCIÓN
Este trabajo consiste en la colocación, preparación en el terreno de nivelación y
apisonado en las zonas de veredas, donde el proyecto contemple rellenos para la
conformación con los alineamientos indicados en los planos y como sea indicado por El
Residente de Obra.

PROCEDIMIENTO CONSTRUCTIVO
El material propio clasificado, se humedecerá o aireará hasta alcanzar la humedad
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

apropiada de compactación. Previamente se habrá eliminado las partículas mayores de

3”, si las hubiere.

Luego se procederá al riego y batido, hasta lograr una mezcla homogénea de humedad
uniforme, para luego proceder a su conformación y compactado con plancha
compactadora comenzando por los bordes exteriores y avanzando hacia el centro,
traslapando en cada recorrido un ancho no menor de un tercio (1/3) del ancho de la
plancha, hasta alcanzar el grado de compactación requerido.

En caso de lluvia o presunción de que ocurra se suspenderán las actividades y deberá

protegerse el material ya dispuesto.

MÉTODO DE MEDICIÓN
La unidad de medida será por metro cuadrado (m2), de material de base, conformado y
compactado, en este precio se incluye el suministro de la mezcla o material, colocación
y compactación, aprobado por El Residente de Obra y de conformidad con estas
especificaciones y las dimensiones indicadas en los planos.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos,
herramientas e imprevistos y todos los gastos que demande el cumplimiento del trabajo.

03.02. NIVELACION Y COMPACTACION FONDO DE CIMENTACION

DESCRIPCIÓN
Este trabajo consiste en la colocación, preparación en el terreno de nivelación y
apisonado en las zonas de fondo de cimentación, donde el proyecto contemple rellenos
para la conformación con los alineamientos indicados en los planos y como sea indicado
por El Residente de Obra.

PROCEDIMIENTO CONSTRUCTIVO
El material propio clasificado, se humedecerá o aireará hasta alcanzar la humedad
apropiada de compactación. Previamente se habrá eliminado las partículas mayores de
3”, si las hubiere.

Luego se procederá al riego y batido, hasta lograr una mezcla homogénea de humedad
uniforme, para luego proceder a su conformación y compactado con plancha
compactadora comenzando por los bordes exteriores y avanzando hacia el centro,
traslapando en cada recorrido un ancho no menor de un tercio (1/3) del ancho de la
plancha, hasta alcanzar el grado de compactación requerido.

En caso de lluvia o presunción de que ocurra se suspenderán las actividades y deberá

protegerse el material ya dispuesto.

MÉTODO DE MEDICIÓN
La unidad de medida será por metro cuadrado (m2), de material de base, conformado y
compactado, en este precio se incluye el suministro de la mezcla o material, colocación
y compactación, aprobado por El Residente de Obra y de conformidad con estas
especificaciones y las dimensiones indicadas en los planos.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos,
herramientas e imprevistos y todos los gastos que demande el cumplimiento del trabajo.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

03.03. EXCAVACION DE ZANJA PARA CIMIENTO HASTA 1.00 M EN TERRENO

NORMAL
DESCRIPCIÓN
Se refiere a los trabajos de excavación para cimentaciones un promedio de altura con
maquinaria, hasta encontrar terreno firme, profundidades establecidas en plano y de
acuerdo a lo indicado en el formulario de presentación de propuestas y/o instrucciones
del Supervisor de Obra.

MATERIALES, HERRAMIENTAS Y EQUIPO

El Residente realizará los trabajos descritos empleando herramientas, maquinaria y
equipo apropiado, previa aprobación del Supervisor de obra. Clasificación de Suelos
Para los fines de cálculo de costos y de acuerdo a la naturaleza y características del
suelo a excavarse, se establece la siguiente clasificación:

a) Suelo clase I (blando) Suelos compuestos por materiales sueltos como humus, tierra
vegetal, arena suelta y de fácil remoción con pala y poco uso de picota.
b) Suelo clase II (semiduro) Suelos compuestos por materiales como arcilla compacta,
arena o grava, roca suelta, conglomerados y en realidad cualquier terreno que requiera
previamente un ablandamiento con ayuda de herramientas como pala y picota.
c) Suelo clase III (duro) Suelos que requieren para su excavación un ablandamiento más
riguroso con herramientas especiales como barretas. d) Roca Suelos que requieren para
su excavación el uso de barrenos de perforación, explosivos, cinceles y combos para
fracturar las rocas, restringiéndose el uso de explosivos en áreas urbanas.

MÉTODO DE CONSTRUCCIÓN
Una vez que el replanteo de las cimentaciones hubiera sido aprobado por el Supervisor
de Obra, se podrá dar comienzo a las excavaciones correspondientes. Se procederá al
aflojamiento y extracción de los materiales en los lugares demarcados. Los materiales
que vayan a ser utilizados posteriormente para rellenar las zanjas o excavaciones, se
apilarán convenientemente a los lados de la misma, a una distancia prudencial que no
cause presiones sobre sus paredes.
Los materiales sobrantes de la excavación serán trasladados y acumulados en los
lugares indicados por el Supervisor de Obra, aun cuando estuvieran fuera de los límites
de la obra, para su posterior transporte a los botaderos establecidos para el efecto.
A medida que progrese la excavación, se tendrá especial cuidado del comportamiento
de las paredes, a fin de evitar deslizamientos. Si esto sucediese no se podrá fundar sin
antes limpiar completamente el material que pudiera llegar al fondo de la excavación.
Cuando las excavaciones por la existencia de agua subterránea demanden la
construcción de entibados y apuntalamientos, estos deberán ser proyectados por el
Contratista y revisados y aprobados por el Supervisor de Obra. Esta aprobación no
eximirá al Contratista de las responsabilidades que hubiera lugar en caso de fallar las
mismas. Cuando las excavaciones requieran achicamiento, el Contratista dispondrá el
número y clase de unidades de bombeo necesarias. El agua extraída se evacuará de
manera que no cause ninguna clase de daños a la obra y a terceros. El fondo de las
excavaciones será horizontal y en los sectores donde el terreno destinado a fundar sea
inclinado, se dispondrá de escalones de base horizontal.
Se tendrá especial cuidado de no remover el fondo de las excavaciones que servirán de
base a la cimentación y una vez terminadas se las limpiará de toda tierra suelta. En caso
de excavarse por debajo del límite inferior especificado en los planos de construcción o
indicados por el Supervisor de Obra, el Contratista rellenará el exceso por su cuenta y
riesgo, relleno que será propuesto al Supervisor de Obra y aprobado por este antes y
después de su realización.

MÉTODO DE MEDICIÓN
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

Las excavaciones serán medidas en metros cúbicos, tomando en cuenta únicamente el

volumen neto del trabajo ejecutado. Para el cómputo de los volúmenes se tomarán las
dimensiones y profundidades indicadas en los planos y/o instrucciones escritas del
Supervisor de Obra. Correrá por cuenta del Contratista cualquier volumen adicional que
hubiera excavado para facilitar su trabajo o por cualquier otra causa no justificada y no
aprobada debidamente por el Supervisor de Obra.

BASES DE PAGO
El pago por este concepto, medido en la forma descrita anteriormente será hecho al
precio unitario del contrato, en metros cúbicos (m3) para la partida excavación de zanja
para cimiento hasta 1.00 m en terreno rocoso, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra, equipos, herramientas,
materiales e imprevistos necesarios para completar satisfactoriamente la partida.

03.04. EXCAVACION MANUAL DE UÑAS PARA VEREDAS

DESCRIPCIÓN
Se refiere a los trabajos de excavación para uñas de veredas con mano de obra una
altura de 10 cm de altura de acuerdo a lo indicado en el formulario de presentación de
propuestas y/o instrucciones del Supervisor de Obra.

MATERIALES, HERRAMIENTAS Y EQUIPO

El Residente realizará los trabajos descritos empleando herramientas, mano de obra y
equipo apropiado, previa aprobación del Supervisor de obra. Clasificación de Suelos
Para los fines de cálculo de costos y de acuerdo a la naturaleza y características del
suelo a excavarse, se establece la siguiente clasificación:

a) Suelo clase I (blando) Suelos compuestos por materiales sueltos como humus, tierra
vegetal, arena suelta y de fácil remoción con pala y poco uso de picota.
b) Suelo clase II (semiduro) Suelos compuestos por materiales como arcilla compacta,
arena o grava, roca suelta, conglomerados y en realidad cualquier terreno que requiera
previamente un ablandamiento con ayuda de herramientas como pala y picota.
c) Suelo clase III (duro) Suelos que requieren para su excavación un ablandamiento más
riguroso con herramientas especiales como barretas. d) Roca Suelos que requieren para
su excavación el uso de barrenos de perforación, explosivos, cinceles y combos para
fracturar las rocas, restringiéndose el uso de explosivos en áreas urbanas.

MÉTODO DE CONSTRUCCIÓN
Una vez que el replanteo de la vereda hubiera sido aprobado por el Supervisor de Obra,
se podrá dar comienzo a las excavaciones correspondientes. Se procederá al
aflojamiento y extracción de los materiales en los lugares demarcados, se apilarán
convenientemente a los lados de la misma, a una distancia prudencial que no cause
presiones sobre sus paredes.
Los materiales sobrantes de la excavación serán trasladados y acumulados en los
lugares indicados por el Supervisor de Obra, aun cuando estuvieran fuera de los límites
de la obra, para su posterior transporte a los botaderos establecidos para el efecto.
A medida que progrese la excavación, se tendrá especial cuidado del comportamiento
de las paredes, a fin de evitar deslizamientos. Si esto sucediese no se podrá fundar sin
antes limpiar completamente el material que pudiera llegar al fondo de la excavación de
las uñas en veredas, estos deberán ser proyectados por el Supervisor y revisados y
aprobados por el Supervisor de Obra. Esta aprobación no eximirá al Contratista de las
responsabilidades que hubiera lugar en caso de fallar las mismas. Cuando las
excavaciones requieran achicamiento. El fondo de las excavaciones será horizontal y
en los sectores donde el terreno destinado a fundar sea inclinado, se dispondrá de
escalones de base horizontal.
Se tendrá especial cuidado de no remover el fondo de las excavaciones que servirán de
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

base a la cimentación y una vez terminadas se las limpiará de toda tierra suelta. En caso
de excavarse por debajo del límite inferior especificado en los planos de construcción o
indicados por el Supervisor de Obra, el Contratista rellenará el exceso por su cuenta y
riesgo, relleno que será propuesto al Supervisor de Obra y aprobado por este antes y
después de su realización.

MÉTODO DE MEDICIÓN
Las excavaciones serán medidas en metros cúbicos, tomando en cuenta únicamente el
volumen neto del trabajo ejecutado. Para el cómputo de los volúmenes se tomarán las
dimensiones y profundidades indicadas en los planos y/o instrucciones escritas del
Supervisor de Obra.

BASES DE PAGO
El pago por este concepto, medido en la forma descrita anteriormente será hecho al
precio unitario del contrato, en metros cúbicos (m3) para la partida excavación manual
de uñas para veredas, entendiéndose que dicho precio y pago constituirá compensación
total por toda la mano de obra, equipos, herramientas, materiales e imprevistos
necesarios para completar satisfactoriamente la partida.

03.05. ENTIBADO DE TALUDES EN TERRENOS INESTABLES

DESCRIPCION
La partida comprende a un conjunto de medios físicos que en forma transitoria sirve
para mantener las paredes de las zanjas estables para que no haya derrumbes. De igual
forma servirá para contención y protección de los lotes ubicados en las partes bajas de
posibles derrumbes de material al hacer los cortes del terreno para la construcción del
muro.

PROCEDIMIENTO CONSTRUCTIVO
Las excavaciones que presenten peligro de derrumbes que puedan afectar la seguridad
de los participantes o la estabilidad de la obra o propiedades adyacentes, deberán
entibarse convenientemente con supervisión permanente. Los entibados serán retirados
antes de rellenar las excavaciones previo autorización del Responsable Técnico y
Residente Técnico. Los últimos 20 cm de la excavación en el fondo de estas deberán
hacerse a mano y en lo posible inmediatamente antes de iniciar la construcción de las
funciones salvo en el caso de excavación en roca.

Después de terminar cada una de las excavaciones el Responsable Técnico, deberá

comunicar al Residente Técnico para que previa autorización se proceda a continuar
con los trabajos de construcción de muro de contención.

MÉTODO DE MEDICIÓN
La medición de esta partida se realizará en metros cuadrados (m2), siendo reconocidas
únicamente las áreas requeridas para la construcción de las obras civiles permanentes
y sólo donde sea necesario efectuar este trabajo, debiendo ser revisado y aprobado por
El Residente Técnico.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

03.06. CORTE EN TERRENO NORMAL CON EQUIPO (TRACTOR)

DESCRIPCIÓN
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

Comprende la excavación de terreno normal excavado con herramientas manuales.

La partida incluye remover, cargar y transportar hasta el límite de acarreo libre y colocar
en los sitios aprobados el material fragmentado de los cortes requeridos hasta el nivel
indicado para la subrasante descrito en los planos y las secciones transversales del
proyecto con la aprobación de la Supervisión.

PROCEDIMIENTO CONSTRUCTIVO
Se deberá efectuar los cortes requeridos del terreno normal hasta el nivel indicado para
la subrasante descrito en los planos, material hasta un tamaño adecuado para luego ser
almacenado temporalmente en las zonas aprobadas por la Supervisión para su
eliminación. El Residente no podrá disponer de estos ni retirarlos para fines distintos del
Contrato sin autorización previa de la Supervisión.

El Residente será responsable de todo daño causado, directa o indirectamente, a las

personas, al medio ambiente, así como a redes de servicios públicos, o propiedades
cuya destrucción o menoscabo no estén previstos en los planos, ni sean necesarios
para la ejecución de los trabajos contratados.

Cuando se presenten terrenos sueltos y sea difícil mantener la verticalidad de las

paredes del corte, se ejecutará el tablestacado o entibado según sea el caso. En el caso
de suelos granulares inestable, es posible humedecer el terreno previamente a la
excavación, para posibilitar esta, sin requerir sostenimiento auxiliar.

Se debe tener en cuenta el establecer las medidas de seguridad y protección tanto para
el personal como para las construcciones aledañas.

Los trabajos deberán efectuarse en forma y horario tal, que produzcan la menor molestia
posible a los habitantes de las zonas próximas a la obra, de igual manera el área a ser
trabajada deberá ser cercada adecuadamente para proteger las zonas aledañas de
residuos y polvo.

MÉTODO DE MEDICIÓN
La medición de esta partida se realizará en metros cúbicos (M3), medidos en su posición
original, siendo reconocidas únicamente las áreas requeridas para demolición,
indicadas en el proyecto y aprobadas por la Supervisión.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo,
ensayos de control de calidad, herramientas e imprevistos y todos los gastos que
demande el cumplimiento del trabajo.

03.07. RELLENO COMPACTADO C/MAT. PRESTAMO INC. PLANCHA COMP.

DESCRIPCIÓN
Este trabajo consiste en la colocación, preparación y suministro de material de relleno
en préstamo en las zonas donde el proyecto contemple rellenos para la conformación
de los terraplenes, de conformidad con los alineamientos, pendientes, perfiles
transversales indicados en los planos y como sea indicado por El Supervisor de obra.

PROCEDIMIENTO CONSTRUCTIVO
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

El material propio clasificado, se humedecerá o aireará hasta alcanzar la humedad

apropiada de compactación. Previamente se habrá eliminado las partículas mayores de
3”, si las hubiere.

Luego se procederá al riego y batido, hasta lograr una mezcla homogénea de humedad
uniforme, para luego proceder a su conformación y compactado con plancha
compactadora comenzando por los bordes exteriores y avanzando hacia el centro,
traslapando en cada recorrido un ancho no menor de un tercio (1/3) del ancho de la
plancha, hasta alcanzar el grado de compactación requerido.

En caso de lluvia o presunción de que ocurra se suspenderán las actividades y deberá

protegerse el material ya dispuesto.

MÉTODO DE MEDICIÓN
La unidad de medida será por metro cúbico (m3), de material de base, conformado y
compactado, en este precio se incluye el suministro de la mezcla o material, colocación
y compactación, aprobado por El Supervisor de obra y de conformidad con estas
especificaciones y las dimensiones indicadas en los planos.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

03.08. COLOCACION Y COMPACTACION DE AFIRMADO DE 4"

DESCRIPCIÓN
Este trabajo consiste en el suministro, transporte, colocación y compactación de los
materiales de afirmado sobre la subrasante terminada, de acuerdo con la presente
especificación, los alineamientos, pendientes y dimensiones indicados en los planos del
proyecto. Generalmente el afirmado que se especifica en esta sección se utilizará en
carreteras que no van a llevar otras capas de pavimento. Las consideraciones
ambientales están referidas a la protección del medio ambiente durante el suministro,
transporte, colocación y compactación de los materiales de afirmado.

MATERIALES
Para la colocación y compactación de afirmado de 4”, se deberán ser compactadas
rodillando la misma con cualquier tipo de equipo que produzca la compactación
deseada, donde sea requerida para obtener una compactación adecuada, el constructor
deberá ajustar el contenido de humedad del material de la base, antes de la
compactación ya sea secando o añadiendo agua.
El material de afirmado será reiterado por matizado hasta obtener el tamaño requerido,
según elija el Supervisor.

MÉTODO DE CONSTRUCCIÓN
El trabajo se medirá por metros cuadrados (m2); ejecutada, terminada e instalada de
acuerdo con las presentes especificaciones.

BASES DE PAGO
El pago por este concepto, medido en la forma descrita anteriormente será hecho al
precio unitario del contrato, por metros cuadrados (m2) para la partida colocación y
compactación de afirmado de 4’’, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra, equipos, herramientas, materiales e
imprevistos necesarios para completar satisfactoriamente la partida.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

03.09. ZARANDEO DE MATERIAL PROCEDENTE DE EXCAVACION

DESCRIPCIÓN
Esta partida comprende la separación de material excavada en la obra para su posterior
uso y esta actividad se realizará utilizando una malla.

MÉTODO DE MEDICIÓN
Para efecto de metrado se considerará como unidad de medida el término “Metro
Cubico” (m3).

BASE DE PAGO
El pago y valorización se hará por “Metro Cubico” (m3) el cual representa el gasto por
refine de terreno.

04. TRANSPORTE DE MATERIAL Y AGREGADOS

04.01. ACARREO DE AGREGADOS D>100M

DESCRIPCION
Este trabajo consiste en el acarreo de materiales de la zona de acopio a el área de
trabajo donde se realiza el asentado de Muro de piedra, con autorización del Supervisor
de obra.

PROCEDIMIENTO CONSTRUCTIVO
Se procederá a designar al personal conformado una cuadrilla de participantes para
realizar el acarreo manual de los materiales según avance del asentado de muro,
utilizando herramientas manuales.

MÉTODO DE MEDICIÓN
La cantidad a pagar por la partida será el número de metros cúbicos (m3) para
agregados, así como en und para el cemento acarreado de la cantera a el área donde
se asienta el muro de contención, medidos de acuerdo al avance de los trabajos, de
conformidad con las presentes especificaciones y siempre que cuente con la
conformidad del Ingeniero Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

04.02. ACARREO DE CEMENTO DMÁX <= 100M

DESCRIPCIÓN
Este trabajo consiste en el acarreo de cemento del punto de acopio hasta el área de
trabajo donde se realiza el asentado de Muro de piedra, con autorización del Supervisor
de obra.

PROCEDIMIENTO CONSTRUCTIVO
Se procederá a designar al personal conformado una cuadrilla de participantes para
realizar el acarreo manual de la piedra según avance del asentado de muro, utilizando
herramientas manuales.

MÉTODO DE MEDICIÓN
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

La cantidad a pagar por la partida será el número de metros cúbicos (m3) de piedra
acarreada de la cantera al área donde se asienta el muro de contención, medidos de
acuerdo al avance de los trabajos, de conformidad con las presentes especificaciones y
siempre que cuente con la conformidad del Ingeniero Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

04.03. ACARREO DE MADERA PARA ENCOFRADO EN PENDIENTE

PRONUNCIADA DE 200 m

DESCRIPCIÓN
Este trabajo consiste en el acarreo de madera para encofrado desde el punto de inicio
hasta el área de trabajo donde se realiza el asentado de Muro de mamposteria, con
autorización del Supervisor de obra.

MÉTODO DE MEDICIÓN
La cantidad a pagar por la partida será el número de metros cúbicos (m3) de piedra
acarreada de la cantera al área donde se asienta el muro de contención, medidos de
acuerdo al avance de los trabajos, de conformidad con las presentes especificaciones y
siempre que cuente con la conformidad del Ingeniero Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

04.04. ACARREO MANUAL DE P.G. (PROM. 10") D>100M

DESCRIPCIÓN
Este trabajo consiste en el acarreo de Piedra extraída de una cantera hasta el área de
trabajo donde se realiza el asentado de Muro de piedra, con autorización del Supervisor
de obra.

PROCEDIMIENTO CONSTRUCTIVO
Se procederá a designar al personal conformado una cuadrilla de participantes para
realizar el acarreo manual de la piedra según avance del asentado de muro, utilizando
herramientas manuales.

MÉTODO DE MEDICIÓN
La cantidad a pagar por la partida será el número de metros cúbicos (m3) de piedra
acarreada de la cantera al área donde se asienta el muro de contención, medidos de
acuerdo al avance de los trabajos, de conformidad con las presentes especificaciones y
siempre que cuente con la conformidad del Ingeniero Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

04.05. ACARREO DE AGUA PARA LA OBRA DMÁX<=50M

DESCRIPCIÓN
Este trabajo consiste en el acarreo de agua en el área de trabajo donde se realiza la
ejecución, con autorización del Supervisor de obra.

PROCEDIMIENTO CONSTRUCTIVO
Se procederá a designar al personal conformado una cuadrilla de participantes para
realizar el acarreo manual de agua según avance del asentado de muro, utilizando
herramientas manuales.

MÉTODO DE MEDICIÓN
La cantidad a pagar por la partida será el número de metros cúbicos (m3) para agua,
donde se asienta el muro de contención, medidos de acuerdo al avance de los trabajos,
de conformidad con las presentes especificaciones y siempre que cuente con la
conformidad del Ingeniero Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

04.06. ACARREO Y ELIMINACION DE MATERIAL EXCEDENTE DMAX <= 100 M

MANUAL

DESCRIPCIÓN
Este trabajo consiste en el acarreo de eliminación de material excedente a un lugar
designado por el Residente de obra con autorización del Supervisor de obra en cual no
obstruirá caminos y pases peatonales.

PROCEDIMIENTO CONSTRUCTIVO
Se procederá a designar al personal conformado por la cuadrilla de participantes para
realizar el acarreo utilizando herramientas manuales.

MÉTODO DE MEDICIÓN
La cantidad a pagar por la partida será el número de metros cúbicos (m3) acarreados,
medidos de acuerdo al avance de los trabajos, de conformidad con las presentes
especificaciones y siempre que cuente con la conformidad del Ingeniero Supervisor de
obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

04.07. ACARREO Y ACOPIO MANUAL DE MATERIAL EXEDENTE D>100M

DESCRIPCIÓN
Este trabajo consiste en el acarreo y acopio de material excedente a un lugar
designado por el Residente de obra con autorización del Supervisor de obra en cual
no obstruirá caminos y pases peatonales.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

PROCEDIMIENTO CONSTRUCTIVO
Se procederá a designar al personal conformado por la cuadrilla de participantes para
realizar el acarreo utilizando herramientas manuales.

MÉTODO DE MEDICIÓN
La cantidad a pagar por la partida será el número de metros cúbicos (m3) acarreados,
medidos de acuerdo al avance de los trabajos, de conformidad con las presentes
especificaciones y siempre que cuente con la conformidad del Ingeniero Supervisor de
obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

04.08. ELIMINACIÓN DE [Link].C/VOLQUETE DE 6M3+CARGADOR

FRONTAL D<= 5 KM

DESCRIPCIÓN
La presente especificación corresponde a la eliminación del material excedente c/
volquete, con carguío manual después de haber efectuado las partidas de
excavaciones, nivelación, rellenos de la obra, acarreo y acopio de material excedente
etc., así como la eliminación de desperdicios de obra producidos durante la ejecución
de la construcción, hasta una distancia máxima de cinco (5) kilómetros en lugar
autorizado por la municipalidad y coordinado con El Supervisor de obra. Incluye carguío
manual (MONC) y transporte con equipo.

PROCEDIMIENTO CONSTRUCTIVO
Todo material procedente de los cortes que sea inapropiado o que resulte en exceso y
en general todo material excedente o descartado, deberá ser eliminado fuera de los
límites de la obra, sólo en los lugares permitidos por las autoridades y que no obstruyan
los caminos de acceso o servicio, bajo total responsabilidad del Residente de obra,
incluyéndose en esta partida los trabajos necesarios para mantener la obra libre de
desperdicios y material indeseable.

El carguío del material excedente a los vehículos de transporte será realizado

manualmente. El lugar de eliminación será propuesto por el Residente de obra, y deberá
contar con autorización municipal y ser aprobado por El Supervisor de obra.

Todos los vehículos deberán tener incorporado a su carrocería tolvas apropiadas, de

estructura continua sin roturas ni perforaciones a fin de que la carga depositada en ellos
quede contenida en su totalidad, en forma tal que se evite pérdidas del material durante
el transporte.

Los materiales transportados, de ser necesarios, deberán ser humedecidos

adecuadamente (sea piedras o tierra, arena, etc.) y cubiertos para evitar la dispersión
de la misma. La cobertura deberá ser de un material resistente para evitar que se rompa
o se rasgue y estar sujeta a las paredes exteriores del contenedor o tolva, en forma tal
que caiga sobre el mismo por lo menos treinta centímetros (30cm) a partir del borde
superior del contenedor o tolva.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

El Residente de obra pondrá especial cuidado que terceros no acumulen material de

desmonte en el área elegida para su almacenamiento temporal. De ocurrir, será su
responsabilidad la eliminación de este material excedente.

MÉTODO DE MEDICIÓN
La unidad de medida será el metro cúbico (m3) de material cargado, eliminado en su
posición original por volumen ejecutado, verificado por El Supervisor de obra antes y
después de ejecutarse el trabajo de excavación.

El método de cálculo será el de promedio de áreas extremas, en base a la determinación

de las áreas en secciones transversales consecutivas, su promedio y multiplicado por la
longitud entre las secciones a lo largo del eje del proyecto. Las secciones estarán cada
cinco metros (5 m) o en las que se requieran según la configuración del terreno. El
volumen así resultante constituye el volumen a pagar cuando sea aprobado por El
Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo,
herramientas e imprevistos y todos los gastos que demande el cumplimiento del trabajo.

04.09. CORTE Y HABILITACION DE PIEDRA PARA ESCALERAS SEGUN DISEÑO

DESCRIPCION
Esta partida consiste en la extracción de piedra de 8’’ ya sea del rio o cantera que cumple
los requisitos establecidos. Se realizará de forma manual y su traslado de material se
efectuará con volquete hasta una parte de la hora y luego se llevará a la obra de forma
manual con bouguis y/o carretillas o cualquier otro mecanismo autorizado por la
Supervisión.

MÉTODO DE MEDICIÓN
La medición de esta partida se realizará en metros cúbicos (m3), medidos en su posición
original, siendo reconocidas únicamente las áreas requeridas para demolición,
indicadas en el proyecto y aprobadas por la Supervisión.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

04.010. CORTE Y HABILITACION DE PIEDRA PARA MURO SEGUN DISEÑO

DESCRIPCION
Esta partida consiste en la extracción de piedra de 8’’ ya sea del rio o cantera que cumple
los requisitos establecidos. Se realizará de forma manual y su traslado de material se
efectuará con volquete hasta una parte de la hora y luego se llevará a la obra de forma
manual con bouguis y/o carretillas o cualquier otro mecanismo autorizado por la
Supervisión.

MÉTODO DE MEDICIÓN
La medición de esta partida se realizará en metros cúbicos (m2), medidos en su posición
original, siendo reconocidas únicamente las áreas requeridas para demolición,
indicadas en el proyecto y aprobadas por la Supervisión.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

05. CONCRETO SIMPLE

05.01. CIMIENTO CORRIDO - ENCOFRADO Y DESENCOFRADO

DESCRIPCIÓN
Los Encofrados tendrán la forma y dimensiones de los elementos estructurales
indicados en los planos, deberán estar suficientemente unidos para evitar pérdidas de
Mortero, se arriostran en forma conveniente para mantenerlos en su posición y evitar
que se desplomen.

Todo material y procedimiento constructivo deberá cumplir con los requisitos señalados
en el RNE.

PROCEDIMIENTOS CONSTRUCTIVOS
El encofrado deberá estar diseñado para cumplir las siguientes condiciones:

El encofrado deberá resistir los esfuerzos, un requisito muy importante es la limitación

de las deformaciones coaccionadas por el peso y/o presiones del concreto.

Las tolerancias están dadas por las desviaciones máximas mostradas en la siguiente
tabla:

(1) Desviaciones máximas admisibles de las dimensiones laterales

 Vigas pretensadas y pos tensadas ............................. -5 mm a + 10 mm

 Vigas, columnas, placas, pilas, muros y estructuras similares de concreto

reforzado............. -10 mm a + 20 mm

 Muros, estribos y cimientos ................................ -20 mm a + 50 mm

El desplazamiento de las obras, con respecto a la localización indicada en los planos,

no podrá ser mayor que la desviación máxima (+) indicada.

La Supervisión deberá aprobar el proceso constructivo del encofrado que el Residente

propone, sin embargo esto no libera al Núcleo ejecutor de su responsabilidad de realizar
una adecuada construcción y mantenimiento de los mismos, así como que funcionen
adecuadamente.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cuadrados (m2), en este precio se incluye:
suministro de materiales, elaboración de concreto, vaciado, demás actividades que sea
incluidas para la culminación de la presente partida con la aprobación del Supervisor de
obra y de conformidad con estas especificaciones y las dimensiones indicadas en los
planos.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

BASES DE PAGO
La cantidad de metros cuadrados (m2) colocados, medidos, será pagada al precio
unitario según el Contrato. Entendiéndose que dicho precio constituye la compensación
total por toda la mano de obra, leyes sociales, equipo, herramientas, materiales e
imprevistos necesarios para la ejecución del trabajo.

05.02. CIMIENTO CORRIDO - MEZCLA C:H 1:10+30% PG INC. PREPARACIÓN

C/MEZCLADORA

DESCRIPCIÓN
Esta partida está referida al vaciado de una cimentación corrida con piedra grande, con
mezcla C: H 1:10, de acuerdo a las dimensiones y formas indicadas en los planos.

El cemento a utilizar será tipo I, Todo material y procedimiento constructivo de concreto

deberá cumplir con los requisitos señalados en el RNE.

PROCEDIMIENTOS CONSTRUCTIVOS
Se deberá realizar la excavación y compactará la base indicada en los planos. Una vez
terminado será revisado por El Supervisor de obra para autorizar su vaciado. Se llenará
los cimientos de los muros para luego dar inicio al asentado del muro para permitir un
mejor amarre se dejará en la cimentación piedras tipo endentados.

El Supervisor de obra deberá aprobar el proceso constructivo del vaciado que el

Residente de obra propone, sin embargo esto no libera al Núcleo ejecutor de su
responsabilidad de realizar una adecuada construcción y mantenimiento de los mismos,
así como que funcionen adecuadamente.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cúbicos (m3), en este precio se incluye: suministro
de materiales, elaboración de concreto, vaciado, demás actividades que sea incluidas
para la culminación de la presente partida con la aprobación de El Supervisor de obra y
de conformidad con estas especificaciones y las dimensiones indicadas en los planos.

BASES DE PAGO
La cantidad de metros cúbicos (m3) colocados, medidos, será pagada al precio unitario
según el Contrato. Entendiéndose que dicho precio constituye la compensación total por
toda la mano de obra, leyes sociales, equipo, herramientas, materiales e imprevistos
necesarios para la ejecución del trabajo.

06. MURO DE CONTENCION CONCRETO SIMPLE

06.01. MURO DE CONTENCIÓN DE CONCRETO CICLOPEO C:H 1:8 + 30% DE

PIEDRA GRANDE
DESCRIPCIÓN
Esta partida está referida al vaciado para muro de contención con piedra grande, con
mezcla C: H 1:18, de acuerdo a las dimensiones y formas indicadas en los planos.

El cemento a utilizar será tipo I, Todo material y procedimiento constructivo de concreto

deberá cumplir con los requisitos señalados en el RNE.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

PROCEDIMIENTOS CONSTRUCTIVOS
Se deberá realizar la excavación y compactará la base indicada en los planos. Una vez
terminado será revisado por El Supervisor de obra para autorizar su vaciado. Se llenará
los cimientos de los muros para luego dar inicio al asentado del muro para permitir un
mejor amarre se dejará en la cimentación piedras tipo endentados.

El Supervisor de obra deberá aprobar el proceso constructivo del vaciado que el

Residente de obra propone, sin embargo esto no libera al Núcleo ejecutor de su
responsabilidad de realizar una adecuada construcción y mantenimiento de los mismos,
así como que funcionen adecuadamente.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cúbicos (m3), en este precio se incluye: suministro
de materiales, elaboración de concreto, vaciado, demás actividades que sea incluidas
para la culminación de la presente partida con la aprobación de El Supervisor de obra y
de conformidad con estas especificaciones y las dimensiones indicadas en los planos.

BASES DE PAGO
La cantidad de metros cúbicos (m3) colocados, medidos, será pagada al precio unitario
según el Contrato. Entendiéndose que dicho precio constituye la compensación total por
toda la mano de obra, leyes sociales, equipo, herramientas, materiales e imprevistos
necesarios para la ejecución del trabajo.

06.02. MURO DE CONTENCIÓN - ENCOFRADO Y DESENCOFRADO

DESCRIPCIÓN
Los Encofrados tendrán la forma y dimensiones de los elementos estructurales
indicados en los planos, deberán estar suficientemente unidos para evitar pérdidas de
Mortero, se arriostran en forma conveniente para mantenerlos en su posición y evitar
que se desplomen.

Todo material y procedimiento constructivo deberá cumplir con los requisitos señalados
en el RNE.

PROCEDIMIENTOS CONSTRUCTIVOS
El encofrado deberá estar diseñado para cumplir las siguientes condiciones:

El encofrado deberá resistir los esfuerzos, un requisito muy importante es la limitación

de las deformaciones coaccionadas por el peso y/o presiones del concreto.

Las tolerancias están dadas por las desviaciones máximas mostradas en la siguiente
tabla:

(2) Desviaciones máximas admisibles de las dimensiones laterales

 Vigas pretensadas y pos tensadas ............................. -5 mm a + 10 mm

 Vigas, columnas, placas, pilas, muros y estructuras similares de concreto

reforzado............. -10 mm a + 20 mm

 Muros, estribos y cimientos ................................ -20 mm a + 50 mm

El desplazamiento de las obras, con respecto a la localización indicada en los planos,

no podrá ser mayor que la desviación máxima (+) indicada.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

La Supervisión deberá aprobar el proceso constructivo del encofrado que el Residente

propone, sin embargo esto no libera al Núcleo ejecutor de su responsabilidad de realizar
una adecuada construcción y mantenimiento de los mismos, así como que funcionen
adecuadamente.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cuadrados (m2), en este precio se incluye:
suministro de materiales, elaboración de concreto, vaciado, demás actividades que sea
incluidas para la culminación de la presente partida con la aprobación del Supervisor de
obra y de conformidad con estas especificaciones y las dimensiones indicadas en los
planos.

BASES DE PAGO
La cantidad de metros cuadrados (m2) colocados, medidos, será pagada al precio
unitario según el Contrato. Entendiéndose que dicho precio constituye la compensación
total por toda la mano de obra, leyes sociales, equipo, herramientas, materiales e
imprevistos necesarios para la ejecución del trabajo.

06.03. TARRAJEO DE MUROS DE CONCRETO MEZCLA C:A 1:5 E=1.5CM

DESCRIPCIÓN
En esta partida se considera los trabajos de llenado de las juntas en las piedras, con
mortero cemento arena fina 1:5

El material a utilizar deberá cumplir con los requisitos señalados en el R.N.E.

El cemento es del tipo Portland Tipo I.

PROCEDIMIENTOS CONSTRUCTIVOS
Se deberá limpiar la superficie de las juntas y de las piedras de todo material suelto y
de alguna contaminación existente.

Preparar el mortero cemento arena fina con una dosificación de C: A 1:5 con la mínima
cantidad de agua solo lo necesario para hacerlo trabajable

Quitar todo material suelto de la superficie de la junta entre piedras, es recomendable

limpiar la zona de trabajo completamente.

Se deberá llenar las juntas entre piedras, dando un aspecto decorativo al muro.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cuadrados (m2), en este precio se incluye:
suministro de materiales, elaboración de pasta de mortero y su respectiva colocación,
además actividades que sean incluidas para la culminación de la presente partida con
la aprobación de El Supervisor de obra y de conformidad con estas especificaciones y
las dimensiones indicadas en los planos.

BASES DE PAGO
La cantidad de metros cuadrados (m2) colocados, medidos, será pagada al precio
unitario según el expediente técnico y detalles en los planos. Entendiéndose que dicho
precio constituye la compensación total por toda la mano de obra, leyes sociales, equipo,
herramientas, materiales e imprevistos necesarios para la ejecución del trabajo.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

07. GRADAS Y GRADERIAS

07.01. GRADAS O GRADERÍAS - ENCOFRADO Y DESENCOFRADO

DESCRIPCIÓN
Los Encofrados tendrán la forma y dimensiones de los elementos estructurales
indicados en los planos, deberán estar suficientemente unidos para evitar pérdidas de
Mortero, se arriostran en forma conveniente para mantenerlos en su posición y evitar
que se desplomen.

Todo material y procedimiento constructivo deberá cumplir con los requisitos señalados
en el RNE.

PROCEDIMIENTOS CONSTRUCTIVOS
El encofrado deberá estar diseñado para cumplir las siguientes condiciones:

El encofrado deberá resistir los esfuerzos, un requisito muy importante es la limitación

de las deformaciones coaccionadas por el peso y/o presiones del concreto.

Las tolerancias están dadas por las desviaciones máximas mostradas en la siguiente
tabla:

(3) Desviaciones máximas admisibles de las dimensiones laterales

 Vigas pretensadas y pos tensadas ............................. -5 mm a + 10 mm

 Vigas, columnas, placas, pilas, muros y estructuras similares de concreto

reforzado............. -10 mm a + 20 mm

 Muros, estribos y cimientos ................................ -20 mm a + 50 mm

El desplazamiento de las obras, con respecto a la localización indicada en los planos,

no podrá ser mayor que la desviación máxima (+) indicada.

La Supervisión deberá aprobar el proceso constructivo del encofrado que el Residente

propone, sin embargo esto no libera al Núcleo ejecutor de su responsabilidad de realizar
una adecuada construcción y mantenimiento de los mismos, así como que funcionen
adecuadamente.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cuadrados (m2), en este precio se incluye:
suministro de materiales, elaboración de concreto, vaciado, demás actividades que sea
incluidas para la culminación de la presente partida con la aprobación del Supervisor de
obra y de conformidad con estas especificaciones y las dimensiones indicadas en los
planos.

BASES DE PAGO
La cantidad de metros cuadrados (m2) colocados, medidos, será pagada al precio
unitario según el Contrato. Entendiéndose que dicho precio constituye la compensación
total por toda la mano de obra, leyes sociales, equipo, herramientas, materiales e
imprevistos necesarios para la ejecución del trabajo.

07.02. GRADAS O GRADERÍAS - CONCRETO F'C = 175KG/CM2

 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

MÉTODO DE CONSTRUCCIÓN:
Este concreto deberá ser una mezcla homogénea de cemento, agregados y aditivo
incorporado de aire, que debe cumplir con todos los requisitos que la norma establece
para el proceso de fabricación, mezclado, colocación y curado.

El asentamiento o slump permitido, determinado según la norma A.S.T.M. C-143 para

los diferentes elementos, deberá ceñirse a lo indicado en el siguiente cuadro:

Elemento Asentamiento
Mínimo Máximo
Zapatas 3” 1”
Columnas, vigas etc. 4” 1”

Antes de iniciarse el proceso de preparación y colocación del concreto se deberá de

verificar que:

 Las cotas y dimensiones de los encofrados y elementos estructurales

corresponden con los planos.
 La superficie interna de los encofrados, las barras de refuerzo y los elementos
embebidos estén completamente limpios de cualquier sustancia perjudicial para
el concreto.
 Los encofrados estén terminados, adecuadamente arriostrados, humedecidos
y/o aceitado si fuera necesario.
 Las barras de refuerzo, el material de las juntas, anclajes y elementos
embebidos, estén correctamente ubicados.
 La superficie de las unidades de albañilería que van a estar en contacto con el
concreto esté adecuadamente tratada y ubicadas.
 Se cuenta en obra con todos los materiales necesarios y el número suficiente
del equipo a ser empleados en el proceso de colocación, debiendo estar estos
últimos limpios y en perfectas condiciones de uso.
 La medida de los materiales en la obra deberá realizarse por medios que
garanticen la obtención de las proporciones especificadas.
 El concreto deberá ser mezclado en una mezcladora capaz de lograr una
combinación total de los materiales, formando una masa uniforme dentro del
tiempo especificado y descargando el concreto sin segregación.
 El concreto deberá ser mezclado en cantidades adecuadas para su empleo
inmediato, añadiéndose el respectivo aditivo. El concreto cuyo fraguado ya se
ha iniciado en la mezcladora no deberá ser remezclado ni utilizado. Por ningún
motivo deberá agregarse agua a la mezcla.
 El concreto deberá ser transportado desde la mezcladora hasta su ubicación final
en la estructura tan rápido como sea posible y empleando procedimientos que
prevengan la segregación o pérdida de materiales y garanticen la calidad
deseada para el concreto.
 El concreto deberá ser colocado tan cerca como sea posible de su ubicación
final, a fin de evitar segregación debida al manipuleo o flujo.
 El proceso de colocación deberá efectuarse en una operación continua, o en
capas de espesor tal que el concreto no sea depositado sobre otro que ya ha
endurecido lo suficiente para originar la formación de juntas o planos de vaciado
dentro de la sección.
 El concreto deberá ser cuidadosamente vibrado durante su colocación, debiendo
acomodarse alrededor de las barras de refuerzo, de los elementos embebidos y
las esquinas de los encofrados.
 Los vibradores no deberán usarse para desplazar lateralmente el concreto en
los encofrados.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

 El concreto deberá ser curado y mantenido sobre los 10ºC, por los menos los 7
primeros días después de su colocación.
 El Profesional Responsable de la Obra comprobará la resistencia del concreto
preparando durante la duración de la obra, como mínimo, tres juegos de
probetas cilíndricas de concreto, una al vaciado de zapatas, una al vaciado de
columnas y una al vaciado de veredas.
 Los testigos se tomarán al pie de la obra de acuerdo a la norma A.S.T.M. C-31,
en presencia del Inspector.
 En cualquier caso, la variación del número de pruebas estará sujeta a las
indicaciones del Inspector y los resultados comparativos de apreciación de
acuerdo a la norma A.S.T.M. C-39.
 La dosificación, mezclado, puesta en obra, curada del concreto y todos los
materiales y métodos de ejecución que utilizará el Contratista, cumplirán con los
artículos correspondientes en éste capítulo de las especificaciones.

Normas y Reglamentos:

 Se aplicarán los siguientes estándares de la ASTM (American Society for Testing

Materials).
 C-1 Métodos de preparación y curado de especímenes para Ensayo de Concreto
a la Comprensión y Flexión en el campo.
 C-33 Especificaciones para Agregados del Concreto.
 C-39 Métodos y ensayo de resistencia a la Comprensión de Probetas de
Concreto.
 C-42 Métodos y ensayos para obtener, preparar y ensayar. Especímenes del
concreto para resistencia a la Comprensión y Flexión.
 C-143 Método de Ensayo par “Slump” del concreto.
 C-150-62 Especificaciones para Cemento Portland.
 C-192 Método de preparación y curado de especificación; esto para Ensayo de
concreto a la Comprensión y Flexión en el laboratorio.
 Del ACI (American Concrete Institute).
 ACI-318 Código de Requerimientos para la construcción del Concreto.
 ACI-613 práctica recomendada para Dosificación de mezclas de Concreto.

Materiales

 Cemento Portland
El cemento a ser empleado en la preparación del concreto es Portland Tipo I el cual
deberá cumplir con los requisitos establecidos en la norma.

El cemento se transportará al lugar de la obra, seco y protegido contra la humedad en

envase de papel en el que deberá figurar expresamente el tipo de cemento y nombre
del fabricante, debiendo almacenarse en el ambiente previsto, evitando el contacto de
las rumas con el terreno húmedo mediante tabladillos o bases de madera.

Colocar las bolsas unas encimas de otras hasta un máximo de 10 bolsas, las rumas
deben estar lo más juntas posible dejando la menor cantidad de vacíos entre ellos. Debe
organizarse el almacenaje de modo de utilizar en orden de llegada a obra y permitir el
acceso para la adecuada inspección e identificación de la remesa.

El cemento no debe estar guardado, sin usarse mucho tiempo, caso contrario deberá
ser sometido a los ensayos correspondientes para verificar su calidad y comprobar su
correcta resistencia. Siendo indispensable la autorización de supervisor para su
utilización.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

 Agregado Fino
Se considera como agregados finos a la arena o piedra natural finamente triturada, que
pasa la malla N° 04 (4.76mm) y es retenido en la malla N° 200 (0.074mm) de graduación
U:S Estándar.

Los porcentajes en peso de sustancias perjudiciales en la arena no excederán los

valores siguientes:

 Material que pasa al tamiz N° 200 (ASTM C-117) 3%

 Lutitas (ASTM C-123) 1%
 Arcilla (ASTM C-142) 1%
 Total de otras partículas (como álcalis, mica, granos.
 Recubiertos , partículas blandas y limo) 2%
 Suma máxima de sustancias perjudiciales 5%º
 Además, la arena no será aceptada si presenta las siguientes características:
 Si tiene impurezas orgánicas (ASTM C-40).
 Si tiene peso específico al estado saturado, con superficie seca inferior a 2.58 gr/cm³
(ASTM C-128).
 Si cuando es sometida a 5 ciclos de prueba de resistencia a la acción del sulfato de
sodio (ASTM C-88), la fracción retenida por el tamiz N° 50 haya tenido una pérdida
mayor del 20% en peso.
 Las siglas entre paréntesis indican las normas según las cuales podrán ser realizadas
las pruebas para comprobar los requisitos especificados.
 La arena utilizada para la mezcla de concreto será bien graduada y al probarse por
medio de mallas estándar (ASTM C-136) deberá satisfacer los límites siguientes:

MALLA PORCENTAJE QUE PASA

3/8 100
Nº4 90-100
Nº8 70-95
Nº16 50-85
Nº30 30-70
Nº50 10-45
Nº100 0-10

El método de agregar agua a la mezcla deberá garantizar una dosificación perfecta,

incluso en el caso de necesitarse volúmenes pequeños de ella.

El módulo de fineza de la arena estará entre los valores de 2.5 a 2.9.

La arena será considerada apta si cumple con las especificaciones y las pruebas que
efectúe el Inspector o Supervisor de Obra.

 Agregado Grueso
Se utilizará agregado de tamaño máximo nominal de 1/2”, entendiéndose por agregado
grueso aquella parte de los agregados que no pasa la Malla N° 4 (4.76mm.).

Los agregados gruesos serán de fragmentos duros, resistentes, compactos, sin

escamas, exentos de polvo o materia orgánica; en general deberá estar de acuerdo a la
norma ASTM C – 33.

Los porcentajes en peso de sustancias dañinas no excederán los valores siguientes:

 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

 Material que pasa el tamiz N° 200 (ASTM C – 117) 0.5%

 Materiales ligeros (ASTM C – 330) 2.0%
 Terrones de arcilla (ASTM C – 124) 0.5%
 Total de otras sustancias dañinas 1.0%
 Suma máxima de sustancias dañinas 3.0%
 Los agregados gruesos no serán aceptados si no cumplen las siguientes pruebas:
 Prueba de abrasión tipo Los Ángeles (ASTM C – 131), Si la pérdida usando la
graduación estándar (Tipo A) supera el 10% en peso para 100 revoluciones o 40%
en peso para 500 revoluciones.
 Resistencias a la acción del sulfato de sodio (ASTM C – 88), si la pérdida media en
peso, después de 5 ciclos supera el 14%.
 Peso específico, si el peso específico del material (en estado de saturación con
superficie seca), es inferior al 2.58gr/cm. (ASTM C – 127).

La granulometría del agregado grueso para cada tamaño máximo especificado cumplirá
con las normas ASTM C – 33. Para fines de graduación de los agregados, los concretos
se clasifican sobre la base de dimensión máxima de agregados requeridos. El agregado
podrá ser zarandeado siempre que cumpla con los requisitos de granulometría, previa
aprobación de la supervisión de la obra.

 Agua para Mezcla

El agua que se empleará para mezcla y curado del concreto, estará limpia y libre de
cantidades dañinas de sales, aceites, ácidos, álcalis, limo, materias orgánicas o
minerales y otras impurezas que puedan reducir la resistencia y durabilidad del concreto,
de preferencia usar agua potable.

El agua no contendrá más de 300 ppm, del ión coloro, ni más de 3,000 ppm, de sales
de sulfato expresados como SO4. La mezcla no contendrá más de 500mg. de ion cloro
por litro de agua, incluyendo todos los componentes de la mezcla, ni más de 500mg. de
sulfatos incluyendo todos los componentes de la mezcla, con excepción de los sulfatos
del cemento.

Se considera como agua de mezcla aquella contenida en la arena, la cual será

determinada de acuerdo a la norma ASTM C – 70. Se podrá usar agua de pozo, siempre
y cuando cumpla con las condiciones anteriormente mencionadas y que no contengan
sales o sulfatos.

Si se tuviera dudas en la calidad del agua a emplearse en la preparación de una mezcla

de concreto será necesario realizar un análisis químico de ésta para comparar con los
valores máximos admisibles de las sustancias existentes en el agua.

El agua de mar sólo se podrá usar si se cuenta con la autorización del proyectista y el
inspector.

 Aditivos
Debido a las bajas temperaturas y a los cambios bruscos de la misma, en el concreto
se adicionara Aditivo Incorporador de aire en proporción 5.5% y una relación agua
cemento de 0.45, o de acuerdo a las especificaciones formuladas por el fabricante del
producto.

Asimismo el uso de aditivos en el concreto tales como acelerantes de fragua, reductores

de agua, densificadores, plastificantes, impermeabilizantes, etc. Puede ser requerido
por el Inspector cuando su empleo se justifique, debiendo ser de calidad reconocida y
comprobada.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

MÉTODO DE MEDICIÓN
El trabajo se medirá por metros cúbicos (m3); ejecutada, terminada e instalada de
acuerdo con las presentes especificaciones.

BASE DE PAGO
El pago por este concepto, medido en la forma descrita anteriormente será hecho al
precio unitario del contrato, por metros cúbicos (m3) para la partida GRADAS O
GRADERÍAS - CONCRETO F´C = 175KG/CM2, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra, equipos, herramientas,
materiales e imprevistos necesarios para completar satisfactoriamente la partida.

07.03. REVESTIMIENTO DE GRADAS DE ESCALERA ACABADO CEMENTO

COLOREADO PULIDO C: A 1:4 E=3 CM
DESCRIPCIÓN
La partida comprende todos los trabajos de revestir y forjar las gradas de acuerdo a lo
indicado en el expediente técnico, se debe dejar preparado para poder darle el acabado
con mezcla c:a 1:4 con e=3cm.

MÉTODO DE CONSTRUCCIÓN
El tarrajeo debe tratarse previamente con el rascado y eliminación de las rebabas
demasiado pronunciadas, posteriormente se limpiará y humedecerá convenientemente
el paramento.

El trabajo está constituido por una primera capa de mezcla con la cual se conseguirá
una superficie más o menos plana vertical, pero de aspecto rugoso listo para aplicar el
tarrajeo determinado en el cuadro de acabados.

MÉTODO DE MEDICIÓN
El revestimiento se medirá por metros cuadrados (m2); ejecutada y terminada el tarrajeo
en muros de acuerdo a las presentes especificaciones.

BASES DE PAGO
El pago por este concepto, medido en la forma descrita anteriormente será hecho al
precio unitario del contrato, por metros cuadrados (m2) para la partida
REVESTIMIENTO DE GRADAS DE ESCALERA ACABADO CEMENTO COLOREADO
PULIDO C:A 1:4 E=3 CM, entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra, equipos, herramientas, materiales e
imprevistos necesarios para completar satisfactoriamente la partida.

08. VEREDAS

08.01. BASE PARA VEREDAS

DESCRIPCIÓN
En esta parida se comprende con el vaciado de base con un espero de 0.10 cm para
posterior a nivelación para nivelar y fortalecer al vaciar el concreto.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cuadrados (m2), en este precio se incluye:
suministro de materiales, demás actividades que sea incluidas para la culminación de la
presente partida con la aprobación del Supervisor de obra y de conformidad con estas
especificaciones y las dimensiones indicadas en los planos.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

BASES DE PAGO
La cantidad de metros cuadrados (m2) colocados, medidos, será pagada al precio
unitario según el Contrato. Entendiéndose que dicho precio constituye la compensación
total por toda la mano de obra, leyes sociales, equipo, herramientas, materiales e
imprevistos necesarios para la ejecución del trabajo.

08.02. VEREDAS - ENCOFRADO Y DESENCOFRADO

DESCRIPCIÓN
Los Encofrados tendrán la forma y dimensiones de los elementos estructurales
indicados en los planos, deberán estar suficientemente unidos para evitar pérdidas de
Mortero, se arriostran en forma conveniente para mantenerlos en su posición y evitar
que se desplomen.

Todo material y procedimiento constructivo deberá cumplir con los requisitos señalados
en el RNE.

PROCEDIMIENTOS CONSTRUCTIVOS
El encofrado deberá estar diseñado para cumplir las siguientes condiciones:

El encofrado deberá resistir los esfuerzos, un requisito muy importante es la limitación

de las deformaciones coaccionadas por el peso y/o presiones del concreto.

Las tolerancias están dadas por las desviaciones máximas mostradas en la siguiente
tabla:

(4) Desviaciones máximas admisibles de las dimensiones laterales

 Vigas pretensadas y pos tensadas ............................. -5 mm a + 10 mm

 Vigas, columnas, placas, pilas, muros y estructuras similares de concreto

reforzado............. -10 mm a + 20 mm

 Muros, estribos y cimientos ................................ -20 mm a + 50 mm

El desplazamiento de las obras, con respecto a la localización indicada en los planos,

no podrá ser mayor que la desviación máxima (+) indicada.

La Supervisión deberá aprobar el proceso constructivo del encofrado que el Residente

propone, sin embargo esto no libera al Núcleo ejecutor de su responsabilidad de realizar
una adecuada construcción y mantenimiento de los mismos, así como que funcionen
adecuadamente.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cuadrados (m2), en este precio se incluye:
suministro de materiales, elaboración de concreto, vaciado, demás actividades que sea
incluidas para la culminación de la presente partida con la aprobación del Supervisor de
obra y de conformidad con estas especificaciones y las dimensiones indicadas en los
planos.

BASES DE PAGO
La cantidad de metros cuadrados (m2) colocados, medidos, será pagada al precio
unitario según el Contrato. Entendiéndose que dicho precio constituye la compensación
total por toda la mano de obra, leyes sociales, equipo, herramientas, materiales e
imprevistos necesarios para la ejecución del trabajo.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

08.03. VEREDAS - CONCRETO F'C= 175 KG/CM2 E=0.15M INCLUYE ACABADO

Y BRUÑADO CON MEZCLA
DESCRIPCIÓN
Este trabajo consiste en el encofrado, la elaboración del concreto, materiales,
colocación, consolidación, acabado, semipulido y bruñado con mezcla, sus bases de
inicio y fin, con concreto elaborado en obra según diseño indicados en los planos del
proyecto.

Mano de Obra, Materiales y Equipos. -

 Capataz
 Operario
 Oficial
 Peón
 Piedra Chanca de ½”
 Arena Gruesa
 Cemento Portland tipo I (42.50 kg)
 Agua
 Herramientas Manuales
 Mezcladora de Concreto de 11 p3 – 18 HP
 Vibrador de Concreto 4 HP 2.40”

PROCEDIMIENTO CONSTRUCTIVO
Encofrado. -
Ver partida de encofrado y desencofrado correspondiente.

Almacenamiento. -
El almacenamiento de los agregados se hará según sus diferentes tamaños y
distanciados unos de otros, de modo que los bordes de las pilas no se entremezclen. La
manipulación de los mismos se hará evitando su segregación o mezcla con materia
extraña.

El apilamiento del agregado grueso deberá hacerse por capas para evitar la segregación
de tamaños. Los agregados deberán estar cubiertos con lonas impermeable, para evitar
el arrastre de articulas y protegerlos de la humedad p lluvia. Los últimos quince
centímetros (15 cm) de cada acopio que se encuentren en contacto con la superficie
natural del terreno no deberán ser utilizados, a menos que se haya colocado sobre esta
lona que prevenga la contaminación del agregado.

El cemento en sacos, deberá almacenarse sobre parrillas de madera o piso de tablas;

se indicarán con carteles la fecha de recepción de cada lote, no se pilará en hileras
superpuestas de más de 8 sacos de altura.

Dosificación. -
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

El Ejecutor presentara su dosificación de diseño de acuerdo a la Residencia a la

Compresión requerida en los planos y acorde al uso de canteras para la aprobación de
la Supervisión.

En el diseño se considerará que relación agua/cemento no excederá a 0.58 y el

asentamiento, medido con el cono de Abraham (NTP 339-035) deberá ser como máximo
tres pulgadas (3”). Los agregados, cemento y agua deberán ser preferentemente
proporcionados por peso.

En ningún caso de cemento, según la resistencia a la compresión requerida para el

diseño de la vereda será menor cantidad indicado en la tabla siguiente:

Cantidad Mínima de Cemento en un M3 de Concreto

Resistencia Limite a la
Clase de Cantidad Mínima de
Compresión a los 28 días
Concreto Cemento (Vol/m3)
(kg/cm2)
fc = 140 140 7.01
fc = 175 175 8.43
fc = 210 210 9.73
fc = 245 245 11.5
fc = 280 280 13.34

El Ejecutor proporcionará al Propietario, previamente a la dosificación de las mezclas,

los resultados de los análisis de porciones representativas de los agregados fino y
grueso, de cuyo resultado dependerá la aprobación para el empleo de estos agregados.

Las proporciones de la mezcla no serán alteradas, salvo que cuenten con el

consentimiento escrito de la Supervisión. Los materiales propuestos para la fabricación
del concreto serán seleccionados por el Ejecutor, quien a su vez entregara una muestra
de dichos materiales para sus respectivos controles, al Supervisor con diez (10) días de
anticipación al tiempo en que se emplearán en la preparación de la mezcla de concreto.

Una vez aprobado el diseño de la mezcla y sus componentes por la Supervisión se

procederá al mezclado y vaciado del concreto.

Mezcla. -
El cemento será pesado con una precisión de 1 % por peso, o por bolsa. Todos los
agregados serán incluidos en la mezcla con una precisión de 2 % de peso, haciendo la
debida compensación para la humedad libre y absorbida que contienen agregados. El
agua será mezclada por peso o volumen con una precisión de 1 %.

El tiempo mínimo de mezclado del concreto estará en función de la cantidad de mezcla

a preparar y se medirá a partir del instante en que todos los ingredientes están en la
máquina. Una especificación usual es la de un minuto por 0.7 m3 adicionales. El tiempo
mínimo de mezcla será de un minuto y medio (ACI-5.8.3).

El contenido completo de una tanda deberá ser sacado de la mezcladora antes de

empezar a introducir materiales para la tanda siguiente. Preferentemente, la maquina
debe ser provista de un dispositivo mecánico que prohíba la adición de materiales
después de haber empezado la operación de mezcla. El volumen de una tanda no
deberá exceder la capacidad establecida por el fabricante.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

El concreto deberá ser mezclado en cantidades necesarias para su uso inmediato y no

será permitido retemplar el concreto añadiéndole agua, ni por otros medios.

Al suspender el mezclado por un tiempo significativo, la mezcladora será lavada

completamente. Al reiniciar la operación, la primera tanda deberá tener cemento, arena
y agua adicional para revestir el interior del tambor sin disminuir la proporción de mortero
en la carga de mezcla.

Vaciado de Concreto. -
La mezcladora deberá tener tobogán de descarga, con bordes redondeados y de metal.
La pendiente del tobogán debe ser constante y con una inclinación suficiente, para
permitir que el concreto, con el revenimiento requerido, fluya continuamente sin
segregación. La parte final de la descarga del tobogán, debe permanecer cerca de la
superficie del concreto previamente depositado y si es descargado directamente en la
base, se deberá desplazar el tobogán a ciertos intervalos, para impedir la acumulación
de grandes cantidades de concreto.

El mezclado y el vaciado del concreto deben estar cuidadosamente coordinados con el

acabado. El concreto no deberá colocarse con un rendimiento mayor, al de las
operaciones de extendido, de consolidación, compactación, y de acabado ya estas
operaciones se deben realizar antes de que el agua de sangrado se forme en la
superficie. Considerando los efectos de la temperatura del concreto y las condiciones
ambientales, permitirán, obtener superficies de buena calidad y deberá evitarse la
formación de juntas frías.

Todo concreto debe ser vaciado antes que haya logrado su fraguado inicial y en todo
caso dentro de treinta (30’) minutos después de su mezclado.

Extendido. -
El extendido se debe realizar con palas cortas de bordes cuadrados. Las palas con
mangos largos o con bordes redondeados y los rastrillos de jardinería con dientes
separados, no se deberán utilizar en el extendido de concreto. En primer término, las
palas con mangos largos pierden el efecto de palanca; las palas con bordes
redondeadas no permiten una correcta nivelación en el concreto y los dientes en los
rastrillos pueden ocasionar segregación.

Se deben tomar la precaución debida para evitar la segregación causado por el

sobrevirado para extender el concreto, especialmente en las secciones más profundas.
La cabeza de vibrador debe introducirse en forma vertical durante el proceso. La
duración de proceso estará entre los 5 y 15 segundos de tiempo. Se mantendrá un
vibrador de repuesto en la obra durante todas las operaciones de concreto.

No se deberá permitir que el vibrador se ponga en contacto con la base, ya que se

podría contaminar el concreto con materiales ajenos a él.

Acabado. -
La superficie deberá tener un acabado pulido, debiendo ser uniforme en toda su área,
no se aceptará ningún tipo de huella, ni texturas diferentes.

La Supervisión verificara el cumplimiento estricto de lo indicado, no aceptando

correcciones posteriores de ninguna clase, pudiendo exigir la demolición total
ejecutándose nuevamente por cuenta del Ejecutor.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

El acabado final se realizará en forma tal para conseguir una superficie de textura
uniforme, cuya rasante y perfil se adapten a los niveles establecidos. Los bordes de la
vereda deberán tener un acabado boleado, tanto parte frontal y lateral.

Sistema de Control. -
Durante la ejecución de los trabajos, la Supervisión efectuara los siguientes controles:

 En los agregados, el Supervisor ordenara la ejecución de los ensayos para el control

y el análisis de los agregados por lo menos diez (10) días antes del vaciado del
concreto, siendo por lo menos un ensayo de cada tipo.

Propiedades y
NTP ASTM Frecuencia
Características
1 cada 60
Granulometría 400.012 C136
m3
Material que pasa por la 1 cada 60
400.018 C117
malla Nº 200 m3
Impurezas orgánica en la 1 cada 60
400.024 C40
arena m3
1 cada 60
Abrasión los Ángeles 400.019 C131
m3

 El Ejecutor deberá certificar la antigüedad y la calidad del cemento, mediante la

constancia del fabricante, la cual será verificada periódicamente por el Supervisor,
en ningún caso la antigüedad deberá exceder más de un mes.
 La aprobación de la calidad de cemento y de los agregados, no será razón para que
el Ejecutor se exima de la obligación y responsabilidad de preparar concreto a la
resistencia especificada. La Supervisión puede solicitar ensayos de calidad en el
momento que ha su criterio sea necesario por el bienestar de la calidad de obra; en
cuyo caso el Ejecutor correrá con el costo que represente estas pruebas.
 El Supervisor deberá verificar el adecuado almacenamiento de todos los suministros
a utilizar en la fabricación del concreto de igual manera comprobar la operatividad
del equipo mezclador.
 La resistencia a la compresión determinara ensayando cilindros normalizados de
0.15 m de diámetro por 0.30m de altura, elaborados y curados de acuerdo con la
norma ASTM C31.
 Las muestras para los cilindros serán tomados y ensayados por el Ejecutor bajo el
control del Supervisor. Se tomarán seis muestras por cada llenado para obtener una
información amplia de la resistencia de concreto en cada sección de la obra. La
“prueba” en romper dos testigos de la misma edad y clase de acuerdo a lo indicado
en la norma NTP 339.034 ó ASTM C39. Se llamará resultado de la prueba al
promedio de los valores.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

 Los testigos se romperán en pares a los 7, 14 y a los 28 días. El resultado de la

prueba será considerado satisfactorio si se cumple con la condición general de
mantener un valor promedio de pruebas.

f’c(promedio) = f’c + 1.34 P

 Es decir que el coeficiente de mayoración de la desviación estándar (P) para obtener

el promedio de prueba es 1.34, siendo f’c = resistencia característica.
 Con el objeto de control y para conocimiento de la Supervisión el Ejecutor llevara un
registro de cada par de testigos fabricados, en el que constara su número correlativo,
la fecha de su elaboración, la clase de concreto, el lugar específico de uso, la edad
al momento de ensayo, la resistencia de cada testigo y el resultado de la prueba.
 En la eventualidad de que no se obtenga la resistencia especificada del concreto, la
Supervisión podrá ordenar, la ejecución de pruebas adicionales al concreto de
acuerdo a las indicaciones del código ACI – 318. De no obtenerse resultados
satisfactorios de estas pruebas, se procederá a la demolición, en estricto acuerdo
con la decisión de la Supervisión. El costo de las pruebas adicionales al concreto
especifico de uso, la edad al momento de ensayo, la resistencia de cada testigo y el
resultado de la prueba.
 El Supervisor podrá exigir la toma de muestras adicionales, además de las arriba
mencionadas cuando por razones de proceso constructivo, lo consideré necesario.
 El Ejecutor deberá ofrecer una amplia colaboración al Supervisor durante la
ejecución de todas las investigaciones y pruebas, suministrando oportunamente
personal, equipo necesario, herramientas y transporte.

MÉTODO DE MEDICIÓN
La Unidad de Medida será por Metro Cuadrado (M2), en este precio se incluye:
suministro de materiales, elaboración de concreto, vaciado, vibrado, acabado, curado y
demás actividades que estén incluidas para la culminación de la presente partida con la
aprobación de la Supervisión y de conformidad con estas especificaciones y las
dimensiones indicadas en los planos.

MÉTODO DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento de la obra.

08.04. ACABADO PULIDO A COLOR EN SUPERFICIES DE VEREDAS

DESCRIPCIÓN
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

En esta partida se comprende que luego de realizar el vaciado del concreto se continua
con el acabado a cemento pulido con color.

MÉTODO DE MEDICIÓN
La unidad de medida será por metros cuadrados (m2), en este precio se incluye:
suministro de materiales, demás actividades que sea incluidas para la culminación de la
presente partida con la aprobación del Supervisor de obra y de conformidad con estas
especificaciones y las dimensiones indicadas en los planos.

BASES DE PAGO
La cantidad de metros cuadrados (m2) colocados, medidos, será pagada al precio
unitario según el Contrato. Entendiéndose que dicho precio constituye la compensación
total por toda la mano de obra, leyes sociales, equipo, herramientas, materiales e
imprevistos necesarios para la ejecución del trabajo.

08.05 UÑAS DE VEREDAS - CONCRETO F'C = 175 KG/CM2 C/MEZCLADORA

DESCRIPCIÓN
La partida considera la construcción del concreto en uñas de vereda, los cuales deberán
ser ejecutados de concreto de f’c=175 kg/cm2 de resistencia a la compresión.

Para los materiales se tomarán las condiciones establecidas para los materiales de las
veredas.

MÉTODO CONSTRUCTIVO
a) Mezclado de concreto
Antes de iniciar cualquier preparación, el equipo deberá estar completamente limpio, el
agua que haya estado guardada en depósitos desde el día anterior será eliminada,
llenándose los depósitos con agua fresca y limpia.

El equipo deberá estar en perfecto estado de funcionamiento, esto garantizará

uniformidad de mezcla en el tiempo prescrito.

El concreto deberá ser mezclado sólo en la cantidad que se vaya a usar de inmediato,
el excedente será eliminado. Se prohibirá la adición indiscriminada de agua que
aumente el Slump.

El mezclado deberá continuarse por lo menos durante 1 1/2 minuto, después que todos
los materiales estén dentro del tambor, a menos que se muestre que un tiempo menor
es satisfactorio.

b) Vaciado del concreto

Todo concreto deberá ser vaciado antes de que haya logrado su fraguado inicial y en
todo caso dentro de 30 minutos después de iniciar el mezclado. Antes del vaciado del
concreto, el trabajo de encofrado debe haber terminado, las formas o encofrados deben
ser mojados completamente o aceitados.

Toda materia floja e inconsistente, así como el concreto antiguo pegado a las formas
debe eliminarse.

No debe colocarse concreto que haya endurecido parcialmente ó que haya sido
contaminado con materias extrañas.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

Los separadores temporales colocados en las formas deberán ser removidos cuando el
concreto haya llegado a una altura en que ya no se necesiten, ellos pueden quedar
embebidos si son de metal u concreto.

c) Compactación
La compactación del concreto se ceñirá a la Norma ACI – 309. las vibradoras deberán
ser de un tipo y diseño aprobado, no deben ser usados como medio de esparcimiento
del concreto. La vibración debe ser de duración suficiente para lograr la consolidación,
pero no deberá prolongarse al punto en que ocurra la segregación.

d) Acabado de las Superficies de Concreto

Inmediatamente después del retiro de los encofrados, todo alambre o dispositivo de
metal que sobresalga, usado para sujetar los encofrados deberá ser quitado o cortado.
Las rebabas y todas las irregularidades causadas por las juntas de los encofrados
deberán ser eliminadas. El acabado será sobre el concreto, sin aplicar posteriormente
ningún tipo de pasta.

SISTEMA DE CONTROL
Se tomarán las muestras necesarias por cada llenado requerido, rompiéndose 2 a 14
días ó 2 a 28 días y considerándose el promedio de cada grupo como resistencia última
de la pieza. Esta resistencia no podrá ser menor que la exigida en el proyecto para la
partida respectiva. El contratista proporcionará estos testigos al Ing. Supervisor.

MÉTODO DE MEDICIÓN
El concreto en uñas considerado se medirá en metros cúbicos (m3) de sardinel
terminado con el acabado indicado en los planos y aceptados por el Supervisor.

Al medir la longitud de las uñas para propósitos de pago, las dimensiones a ser usadas
deberán ser las indicadas en los planos u ordenadas por escrito por el Ingeniero
Supervisor.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto por metros cúbicos (m3)
entendiéndose que dicho precio constituye la compensación total por toda la mano de
obra, equipo, herramientas, materiales e imprevistos necesarios para la ejecución del
trabajo.

09. CARPINTERIA DE MADERA

09.01. BARANDA DE MADERA ROLLIZA Ø 3" H= 0.90 M (EXPUESTA)

DESCRIPCION
En esta partida comprende la instalación de baranda a todo lo largo del muro de
mampostería de piedra a una altura de H= 0.90 metros, cuyo material será de madera
eucalipto de 3” de diámetro teniendo por finalidad la seguridad de la población que
transitará cerca al muro proyectado.

PROCEDIMIENTO CONSTRUCTIVO
Las barandas serán de madera rolliza de eucalipto y estarán expuestas de pilastras
pasamanos y baranda diagonal.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

Las pilastras tendrán un espaciamiento máximo de 1.20 m entre ellos y medidos desde
cualquier punto hasta el eje del pasamanos no podrá ser menor a 0.90m.

Las pilastras estarán ancladas en una profundidad mínima de 0.25 m debiendo estar la
zona empotrada debidamente.

Terminada la colocación y anclaje de las barandas se deberá lijar previamente los

pasamanos cuidando que estén libres de astillas luego se limpiarán con paño
semihumedo para retirar las partículas sueltas.

MÉTODO DE MEDICIÓN
La unidad de medida será por metro lineal (m), colocada terminado y aprobado por El
Supervisor de obra. Este precio se incluye: suministro de materiales, transporte,
fabricación, colocación y demás actividades que se requieran para la culminación de la
presente partida con la aprobación de El Supervisor de obra y de conformidad con estas
especificaciones y las dimensiones indicadas por la entidad.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, herramientas e
imprevistos y todos los gastos que demande el cumplimiento del trabajo.

09.02. PINTURA SELLADORA Y ESMANTE DOS MANOS EN BARANDAS

DESCRIPCIÓN
Este trabajo consistirá en el pintado de la baranda, con pintura selladora y esmalte a fin
de asegurar la durabilidad y dar un aspecto decorativo a la obra.

El color será asignado por la Entidad

PROCEDIMIENTO CONSTRUCTIVO
El pintado de de la baranda, deberá iniciarse cuando la superficie se encuentre
completamente seca y haya concluido la reacción del concreto de anclaje y previa
autorización de El Supervisor de obra.

Se preparará la superficie a pintar limpiándola de polvo, partículas sueltas y grasa,

mediante lijado. Debiéndose enjuagar con abundante agua.

El Supervisor de obra deberá esperar a que la superficie esté totalmente seca.

Se aplicará dos capas de pintura con un intervalo mínimo entre ellas de dos (2) horas.
De no tener una apariencia uniforme y satisfactoria, durante el día o la noche, deberán
ser corregidas por el Residente de obra bajo responsabilidad.

MÉTODO DE MEDICIÓN
La unidad de medida será por metro lineal (m) de pintura aplicada. Este precio incluye
el suministro de materiales, acondicionado de superficie, pintado y demás actividades
incluidas para la culminación de la presente partida con la aprobación de El Supervisor
de obra y de conformidad con estas especificaciones y las dimensiones indicadas en los
planos.

BASES DE PAGO

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

de control de calidad, herramientas e imprevistos y todos los gastos que demande el

cumplimiento del trabajo.

010. KIT

10.01. KIT DE HERRAMIENTAS

DESCRIPCION
La partida comprende el suministro de implementos necesarios para la ejecución de los
trabajos, los cuales deben cumplir con los estándares adecuados de calidad y
durabilidad para su uso durante todo el tiempo que dure la obra.

PROCEDIMIENTO CONSTRUCTIVO
El Kit de Herramientas obedece al formato N° 14, donde se describe la cantidad de
herramientas a utilizarse, debiendo cumplir con los estándares adecuados de calidad y
durabilidad para su uso durante todo el tiempo que dure la obra.

METODO DE MEDICION
La medición de esta partida se realizará por unidad (und) de placa debidamente
fabricado e instalado de acuerdo a estas especificaciones y aceptado y aprobado por El
Supervisor de obra

BASES DE PAGO
El pago se efectuará al precio unitario de acuerdo al análisis de costo unitario. Se
entiende que el precio indicado constituye la compensación total por toda la mano de
obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución del
trabajo.

10.02. KIT DE IMPLEMENTOS DE SEGURIDAD

DESCRIPCION
La partida comprende el suministro de implementos necesarios para la seguridad de los
participantes durante la ejecución de los trabajos, los cuales deben cumplir con los
estándares adecuados de calidad y durabilidad para su uso durante todo el tiempo que
dure la obra.

PROCEDIMIENTO CONSTRUCTIVO
El Kit de Implementos de Seguridad obedece al formato N° 10, donde se describe la
cantidad de implementos de seguridad a utilizarse, debiendo cumplir con los estándares
adecuados de calidad y durabilidad para su uso durante todo el tiempo que dure la obra.

METODO DE MEDICION
La medición de esta partida se realizará por unidad (und) de placa debidamente
fabricado e instalado de acuerdo a estas especificaciones y aceptado y aprobado por El
Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario de acuerdo al análisis de costo unitario. Se
entiende que el precio indicado constituye la compensación total por toda la mano de
obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución del
trabajo.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

011. VARIOS

11.01. JUNTA DE CONSTRUCCIÓN DE TECNOPOR E=2" PARA MUROS

DESCRIPCION
Comprende el suministro de mano de obra, materiales, herramientas y equipo para la
realización de la colocación de las juntas de tecnoport e=2”, según dimensiones y
detalles indicados en los planos, cada 5 metros en promedio. Incluye la limpieza y
sellado de las juntas.

PROCEDIMIENTO CONSTRUCTIVO
Donde los planos indiquen se deberá dejar colocado el tecnoport e=2” entre cada paño
asentado de muro de contención, cubriendo toda el área del muro de contención
asentado que entrara en contacto con el paño siguiente de muro a construir.

MÉTODO DE MEDICIÓN
La unidad de medida será por metro cuadrado (m2), en este precio se incluye: suministro
de materiales, limpieza de la junta y demás actividades incluidas para la culminación de
la presente partida con la aprobación de El Supervisor de obra y de conformidad con
estas especificaciones y las dimensiones indicadas en los planos.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

11.02. DRENAJE EN MURO TUBERÍA Ø 2"

DESCRIPCION
Comprende la instalación de tubos PVC de 2” en forma transversal, con una pendiente
mínima de 1% que permita evacuar los líquidos atrapados en la parte posterior del muro,
producto de infiltración del agua superficial.

Se colocará dos drenajes por cada paño de muro asentado de 5m de largo.

PROCEDIMIENTO CONSTRUCTIVO
Se cortará el tubo en las dimensiones señaladas en los planos y se colocará en forma
transversal del muro, en la ubicación señalada en los planos, en la parte posterior al
muro se colocará una capa de gravilla, para facilitar la acumulación de agua y el drenaje
respectivo.

MÉTODO DE MEDICIÓN
La unidad de medida será por metro lineal (ml), en este precio se incluye: suministro de
materiales y demás actividades incluidas para la culminación de la presente partida con
la aprobación de El Supervisor de obra y de conformidad con estas especificaciones y
las dimensiones indicadas en los planos.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

de control de calidad, herramientas e imprevistos y todos los gastos que demande el

cumplimiento del trabajo.

11.03. SUMINISTRO E INSTACION DE PLACA RERCORDATORIA DE METAL Y

VIDRIO (SEGÚN DISEÑO DE 30 CM X 42 CM)

DESCRIPCION
La partida comprende el suministro de una placa recordatoria de material acrílico. En
coordinación con la entidad financiante.

PROCEDIMIENTO CONSTRUCTIVO
El modelo y dimensiones de la placa recordatoria será proporcionada por la entidad. De
acuerdo a el diseño coordinado con la entidad financiante.

METODO DE MEDICION
La medición de esta partida se realizará por unidad (und) de placa debidamente
fabricado e instalado de acuerdo a estas especificaciones y aceptado y aprobado por El
Supervisor de obra.

BASES DE PAGO
El pago se efectuará al precio unitario de acuerdo al análisis de costo unitario. Se
entiende que el precio indicado constituye la compensación total por toda la mano de
obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución del
trabajo.

11.04. ENSAYO DENSIDAD DE CAMPO

DESCRIPCIÓN
La partida comprende la ejecución del ensayo de Densidad de Campo ejecutado
siguiendo la norma vigente.

PROCEDIMIENTO CONSTRUCTIVO
Con apoyo del Residente de obra se deberá identificar el material propio con el cual se
efectuará los rellenos, siendo este el material en el cual se efectuará el ensayo
mencionado.

MÉTODO DE MEDICIÓN
La unidad de medida será por unidad (und), de ensayo realizado, terminado y
presentado para su aprobación por El Supervisor de obra. Este precio se incluye:
suministro de materiales, medición y demás actividades que se requieran para la
culminación de la presente partida con la aprobación de El Supervisor de obra y de
conformidad con estas especificaciones y las dimensiones indicadas por la entidad.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, herramientas e
imprevistos y todos los gastos que demande el cumplimiento del trabajo.

11.05. ENSAYO PRÓCTOR (COMPACTACIÒN DEL SUELO)

DESCRIPCIÓN
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

La partida comprende la ejecución del ensayo de Próctor modificado ejecutado

siguiendo la norma vigente.

PROCEDIMIENTO CONSTRUCTIVO
Con apoyo del Residente de obra se deberá identificar el material propio con el cual se
efectuará los rellenos, siendo este el material en el cual se efectuará el ensayo
mencionado.

MÉTODO DE MEDICIÓN
La unidad de medida será por unidad (und), de ensayo realizado, terminado y
presentado para su aprobación por El Supervisor de obra. Este precio se incluye:
suministro de materiales, transporte, medición y demás actividades que se requieran
para la culminación de la presente partida con la aprobación de El Supervisor de obra y
de conformidad con estas especificaciones y las dimensiones indicadas por la entidad.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, herramientas e
imprevistos y todos los gastos que demande el cumplimiento del trabajo.

11.06. MITIGACION POR IMPACTO NEGATIVO EN EL AIRE (RUIDO, POLVOS,

OLORES Y GASES)
DESCRIPCIÓN
Esta partida se refiere la ejecución de acciones para mitigar los efectos del impaacto
ambiental en la ejecución de la Obra, se deberá tener considerar la ejecución de las
siguientes subpartidas: Riego constante de Agua, a fin de evitar la contaminación del
aire con polvo producto de la ejecución de las partidas, Alquiler de SSHH. Portatil, Malla
Rashell con palos de madera.

PROCEDIMIENTO CONSTRUCTIVO
Se administrará y efectuara riegos constantes para disminuir el polvo por la ejecución
de los trabajos desarrollados, estos riegos serán constantes y con la frecuencia que sea
necesario para evitar en lo posible impactos negativos en el aire por generación de
polvo. Además, se alquilará SSHH portátiles para su uso al momento de la ejecución.

MÉTODO DE MEDICIÓN
La unidad de medida será global (glb), considerando la ejecución de las actividades que
disminuyan los impactos negativos en la Obra, producto del polvo y ruidos molestos,
debiendo ser aprobado por la Supervisión y de conformidad con estas especificaciones
y las dimensiones indicadas.

BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, materiales, equipo, ensayos
de control de calidad, herramientas e imprevistos y todos los gastos que demande el
cumplimiento del trabajo.

11.07. MOVILIZACION Y DESMOVILIZACION DE MAQUINARIA

DESCRIPCIÓN
Comprende la movilización y desmovilización de las maquinarias pesadas y livianas de
que sean necesarios utilizar en la obra y requieran de un transporte especial.
 “CREACIÓN DEL SERVICIO DE PROTECCIÓN EN EL CENTRO POBLADO LAS SALINITAS, DISTRITO
DE AUCALLAMA – PROVINCIA DE HUARAL – DEPARTAMENTO DE LIMA”

PROCEDIMIENTO
Se transportará las maquinarias en camión cama baja que puedan acceder a la zona de
trabajo.

METODO DE MEDICION
La medición de esta partida se realizará de forma global.
