576035 Motoc.

TECUMSEH 1/3-AE1410AS-235fr/hR12BR

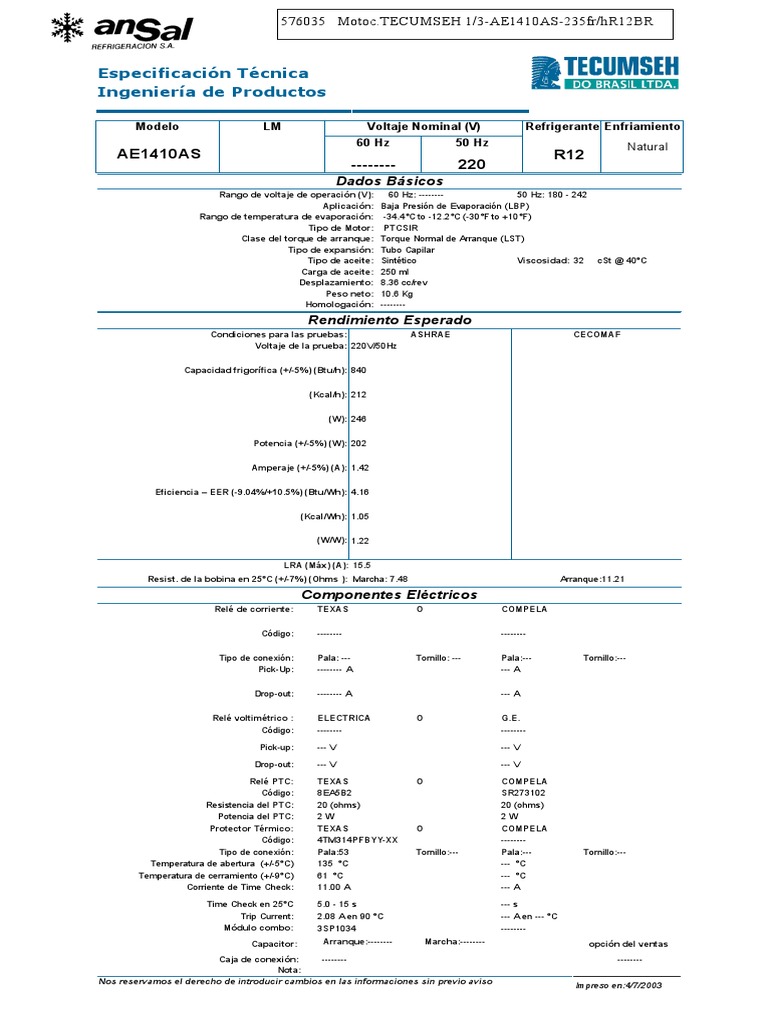

Especificación Técnica
Ingeniería de Productos

Modelo LM Voltaje Nominal (V) Refrigerante Enfriamiento

60 Hz 50 Hz Natural
AE1410AS R12
-------- 220
Dados Básicos
Rango de voltaje de operación (V): 60 Hz: -------- 50 Hz: 180 - 242
Aplicación: Baja Presión de Evaporación (LBP)
Rango de temperatura de evaporación: -34.4°C to -12.2°C (-30°F to +10°F)
Tipo de Motor: PTCSIR
Clase del torque de arranque: Torque Normal de Arranque (LST)
Tipo de expansión: Tubo Capilar
Tipo de aceite: Sintético Viscosidad: 32 cSt @ 40ºC
Carga de aceite: 250 ml
Desplazamiento: 8.36 cc/rev
Peso neto: 10.6 Kg
Homologación: --------

Rendimiento Esperado
Condiciones para las pruebas: ASHRAE CECOMAF
Voltaje de la prueba: 220V/50Hz

Capacidad frigorífica (+/-5%) (Btu/h): 840

(Kcal/h): 212

(W): 246

Potencia (+/-5%) (W): 202

Amperaje (+/-5%) (A): 1.42

Eficiencia – EER (-9.04%/+10.5%) (Btu/Wh): 4.16

(Kcal/Wh): 1.05

(W/W): 1.22

LRA (Máx) (A): 15.5

Resist. de la bobina en 25ºC (+/-7%) (Ohms ): Marcha: 7.48 Arranque:11.21

Componentes Eléctricos
Relé de corriente: TEXAS O COMPELA

Código: -------- --------

Tipo de conexión: Pala: --- Tornillo: --- Pala:--- Tornillo:---

Pick-Up: -------- A --- A

Drop-out: -------- A --- A

Relé voltimétrico : ELECTRICA O G.E.

Código: -------- --------

Pick-up: --- V --- V

Drop-out: --- V --- V

Relé PTC: TEXAS O COMPELA

Código: 8EA5B2 SR273102
Resistencia del PTC: 20 (ohms) 20 (ohms)
Potencia del PTC: 2W 2W
Protector Térmico: TEXAS O COMPELA
Código: 4TM314PFBYY-XX --------
Tipo de conexión: Pala:53 Tornillo:--- Pala:--- Tornillo:---
Temperatura de abertura (+/-5ºC) 135 ºC --- ºC
Temperatura de cerramiento (+/-9ºC) 61 ºC --- ºC
Corriente de Time Check: 11.00 A --- A

Time Check en 25ºC 5.0 - 15 s --- s

Trip Current: 2.08 A en 90 ºC --- A en --- ºC
Módulo combo: 3SP1034 --------

Capacitor: Arranque:-------- Marcha:-------- opción del ventas

Caja de conexión: -------- --------

Nota:
Nos reservamos el derecho de introducir cambios en las informaciones sin previo aviso
Impreso en:4/7/2003
 Performance del Compresor

LM TW260FS Tipo de Motor PTCSIR

Modelo TW1410AS Capacitor de Marcha NO
Enfriamiento N Frecuencia 50Hz
Voltaje 220 (50Hz)
Nominal Valtaje de la prueba 220V/50Hz
(V) -------- (60Hz)

Aplicación LBP Refrigerante R12

Capacidad Frigorífica - BTU/h (Watts) - ASHRAE

Temperatura Temperatura de Evaporación - °C(°F)
de Condensación
°C(°F) -34,4(-30) -28,9(-20) -23,3(-10) -17,8(0) -12,2(10)

37,8(100) 525(154) 697(204) 930(272) 1224(358) 1579(462)

46,1(115) 484(142) 656(192) 885(259) 1172(343) 1515(444)
54,4(130) 448(131) 617(181) 840(246) 1117(327) 1448(424)
60,0(140) 407(119) 573(168) 790(231) 1059(310) 1381(404)

Potencia (Watts) - ASHRAE

Temperatura Temperatura de Evaporación - °C(°F)
de Condensación
°C(°F) -34,4(-30) -28,9(-20) -23,3(-10) -17,8(0) -12,2(10)

37,8(100) 144 164 186 210 236

46,1(115) 147 169 194 221 251
54,4(130) 149 174 202 233 266
60,0(140) 148 175 206 239 275

Amperaje (Amperes) - ASHRAE

Temperatura Temperatura de Evaporación - °C(°F)
de Condensación
°C(°F) -34,4(-30) -28,9(-20) -23,3(-10) -17,8(0) -12,2(10)

37,8(100) 1,27 1,32 1,37 1,44 1,52

46,1(115) 1,28 1,33 1,40 1,47 1,56
54,4(130) 1,29 1,35 1,42 1,51 1,61
60,0(140) 1,28 1,35 1,43 1,52 1,63

Actualización: 30/6/ 2003

Nos reservamos el derecho de introducir cambios en las informaciones contenidas en este catálogo sin previo aviso.
Tecumseh do Brasil Ltda. Todos los derechos reservados.
Compresor TW - Dimensiones generales (mm)

Tipo Americano

Dimensiones (altura)
Modelo Altura (A)
TW 1343 YS 173.5
TW 1358 YS
TW 1368 YS
TW 1374 YS
TW 1380 YS 187.5
TW 1390 YS
TW 1380 AS
TW 1410 AS
TW 1410 YS 202.5

Posiciones permitidas para el transporte después del montaje del compresor

Esquemas y conexiones eléctricas

COMPRESORES CON MOTOR PTCSIR: El principio de funcionamiento es semejante al RSIR, pero utiliza el relé
PTC en vez del relé amperiméctrico.

Disposición de los terminales

C = Común S = Arranque R = Marcha

Tipo Americano
AZ/AE/TH/TW
