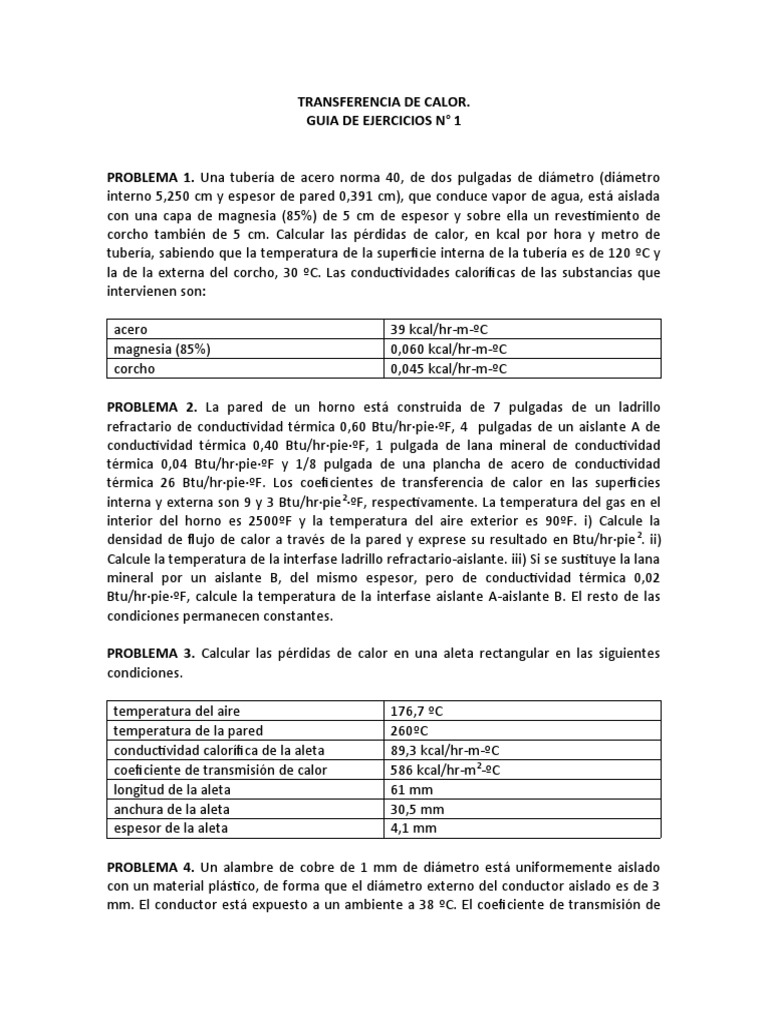

TRANSFERENCIA DE CALOR.

GUIA DE EJERCICIOS N° 1

PROBLEMA 1. Una tubería de acero norma 40, de dos pulgadas de diámetro (diámetro
interno 5,250 cm y espesor de pared 0,391 cm), que conduce vapor de agua, está aislada
con una capa de magnesia (85%) de 5 cm de espesor y sobre ella un revestimiento de
corcho también de 5 cm. Calcular las pérdidas de calor, en kcal por hora y metro de
tubería, sabiendo que la temperatura de la superficie interna de la tubería es de 120 ºC y
la de la externa del corcho, 30 ºC. Las conductividades caloríficas de las substancias que
intervienen son:

acero 39 kcal/hr-m-ºC
magnesia (85%) 0,060 kcal/hr-m-ºC
corcho 0,045 kcal/hr-m-ºC

PROBLEMA 2. La pared de un horno está construida de 7 pulgadas de un ladrillo

refractario de conductividad térmica 0,60 Btu/hr·pie·ºF, 4 pulgadas de un aislante A de
conductividad térmica 0,40 Btu/hr·pie·ºF, 1 pulgada de lana mineral de conductividad
térmica 0,04 Btu/hr·pie·ºF y 1/8 pulgada de una plancha de acero de conductividad
térmica 26 Btu/hr·pie·ºF. Los coeficientes de transferencia de calor en las superficies
interna y externa son 9 y 3 Btu/hr·pie 2·ºF, respectivamente. La temperatura del gas en el
interior del horno es 2500ºF y la temperatura del aire exterior es 90ºF. i) Calcule la
densidad de flujo de calor a través de la pared y exprese su resultado en Btu/hr·pie 2. ii)
Calcule la temperatura de la interfase ladrillo refractario-aislante. iii) Si se sustituye la lana
mineral por un aislante B, del mismo espesor, pero de conductividad térmica 0,02
Btu/hr·pie·ºF, calcule la temperatura de la interfase aislante A-aislante B. El resto de las
condiciones permanecen constantes.

PROBLEMA 3. Calcular las pérdidas de calor en una aleta rectangular en las siguientes
condiciones.

temperatura del aire 176,7 ºC

temperatura de la pared 260ºC
conductividad calorífica de la aleta 89,3 kcal/hr-m-ºC
coeficiente de transmisión de calor 586 kcal/hr-m2-ºC
longitud de la aleta 61 mm
anchura de la aleta 30,5 mm
espesor de la aleta 4,1 mm

PROBLEMA 4. Un alambre de cobre de 1 mm de diámetro está uniformemente aislado

con un material plástico, de forma que el diámetro externo del conductor aislado es de 3
mm. El conductor está expuesto a un ambiente a 38 ºC. El coeficiente de transmisión de
calor desde la superficie exterior del plástico a los alrededores es de 2,04*10 -4 cal/seg-cm2-
ºC ¿Cuál es la máxima corriente en, amperios, que en régimen estacionario puede
conducir este alambre sin que se sobrepase en ninguna parte del plástico el límite de
operación de 93ºC? Las conductividades caloríficas y eléctricas se suponen constantes,
siendo sus valores:

k ke
cal/seg-cm-ºC 1/ohm-cm
cobre 0,9 5,1*105
plástico 8,27*10-4 0

PROBLEMA 5. a. A veces se almacenan los gases al estado líquido en recipientes esféricos

bien aislados, con comunicación a la atmósfera. Deducir una expresión para la velocidad
de transmisión de calor en estado estacionario a través de las paredes del recipiente,
llamando a los radios interior y exterior de las paredes r o y r1. Supóngase que se conocen
las temperaturas To y T1 (correspondientes a r = ro y r = r1). Admítase que la conductividad
calorífica del aislamiento varía linealmente con la temperatura, de acuerdo con la
expresión:
( T −T o )
k =k o +( k 1−k o )⋅
(T 1−T 0 )
¿Cuál es el significado físico de las constantes ko y k1?
b. Estimar la velocidad de evaporación del oxígeno líquido contenido en un recipiente
esférico de 1,85 m de diámetro que está recubierto con una capa de amianto de 30 cm de
espesor. Se dispone de los siguientes datos:

temperatura de la superficie interna del aislamiento -183°C

temperatura de la superficie externa del aislamiento 0°C
temperatura de ebullición del oxígeno -183°C
calor de vaporización del oxigeno 1636 cal/gmol
conductividad térmica del aislamiento a 0°C 0,133 kcal/hr-m°C
conductividad térmica del aislamiento a -183°C 0,107 kcal/hr-m°C

PROBLEMA 6. La tapa posterior de un regulador de frecuencia de 0,75 m de ancho por 1

m de alto posee aletas rectangulares para disipar el calor que se genera en el interior del
dispositivo. La temperatura de la tapa metálica se estima en 120ºC y su conductividad
térmica puede suponerse constante e igual a 235 W/m-K. Las aletas están expuestas a una
temperatura ambiente de 25°C y el coeficiente convectivo de transmisión de calor es de
154 W/m2-K. Cada aleta tiene una longitud de 50 mm y un espesor de 5 mm y su anchura
cubre completamente el ancho de la tapa del regulador de frecuencia. Si la separación
entre las aletas es de 15 mm. a) Determine la razón entre los flujos de calor con y sin
aletas y b) La temperatura de la aleta cuando su longitud es ¾ de su longitud total.
PROBLEMA 7. Una esfera caliente de radio R y temperatura uniforme T R está suspendida
en una gran masa de fluido en reposo. Se desea estudiar la conducción de calor en el
fluido que rodea a la esfera. En este problema se supone que los efectos de la convección
libre son despreciables.
a.- Considere un elemento de volumen y aplique el balance de energía y obtenga la
ecuación diferencial que describe la temperatura T del fluido circundante en función de r,
la distancia desde el centro de la esfera. La conductividad calorífica k del fluido es
constante y la temperatura lejos de la esfera es constante e igual a T∞.
b.- Obtenga una ecuación para la densidad de flujo de calor en la superficie, a partir del
perfil de temperatura. Igualar este resultado a la densidad de flujo de calor, expresada
como Ley de enfriamiento de Newton y demostrar que el coeficiente adimensional de
transmisión de calor (conocido con el nombre de Número de Nusselt) viene dado por:
Nu=h·D/k=2 siendo D el diámetro de la esfera. Este resultado es muy conocido y
corresponde al valor límite del Nu para la transmisión de calor desde esferas con pequeños
valores de los números de Reynolds o Grashof.

PROBLEMA 8. Un intercambiador de calor de tubos concéntricos consiste en un tubo de

acero de 1 pulgada de diámetro externo y 0,05 pulgadas de espesor, dentro de un tubo de
acero de 2,067 pulgadas de diámetro interno. Por el tubo fluye agua, mientras que por el
espacio anular fluye un aceite lubricante a contracorriente con el agua. En un plano
particular dentro del intercambiador, la temperatura global del aceite es 350°F, mientras
que la temperatura global del agua en el mismo plano es de 95°F. Los coeficientes de
transferencia de calor en este plano son 100 Btu/hr-pie 2-°F para el aceite y 400 Btu/hr-
pie2-°F para el agua. Calcule la velocidad de transferencia de calor en este plano y la
temperatura de la superficie externa del tubo interno. La conductividad térmica del acero
a las condiciones del problema es 220 Btu/hr-pie-°F

PROBLEMA 9. Un cilindro hueco muy largo se construye de un material cuya

conductividad térmica es una función de la temperatura de acuerdo con k=0,06+0,0006T
donde T se expresa en ºF y k en Btu/hr-pie-ºF. Los radios interior y exterior del cilindro son
5 y 10 pulgadas, respectivamente. Bajo condiciones de estado estacionario, la
temperatura de la superficie interior del cilindro es de 800 ºF y la temperatura de la
superficie exterior 200 ºF. Calcular la velocidad de transferencia de calor por pie de
longitud tomando en cuenta la variación de la conductividad térmica con la temperatura.

PROBLEMA 10. Las paredes de un horno se construyeron con un material refractario de

150 mm de espesor y conductividad térmica de 1,5 W/m-K. La temperatura de las caras
interna y externa del refractario fueron de 1.400 y 540 K, respectivamente.
Si se agrega una capa de material aislante de 250 mm de espesor, conductividad térmica
0,3 W/m-K, y suponiendo que la superficie interior del horno se mantiene a 1.400 K,
calcule:
a) La temperatura en la interfase ladrillo refractario-aislante.
 b) La temperatura en la interfase aislante-aire. El coeficiente de transmisión de calor
desde la superficie exterior del aislante hacia los alrededores, que se encuentran a
290ºK, puede tomarse igual a 4,2; 5,0; 6,1; y 7,1 W/m-K, para temperaturas de
interfase aislante-aire de 370, 420, 470, y 520 K, respectivamente.
c) Calcule la reducción de las pérdidas de calor.

PROBLEMA 11. Una tubería de 50 mm de diámetro exterior, mantenida a 1.100K, se cubre

con 50 mm de un aislante A de conductividad térmica 0,17 W/m-K. ¿Sería posible utilizar
un aislamiento de magnesia para reducir la temperatura de la superficie exterior a 370K?
La temperatura de los alrededores es de 280K y el coeficiente de convección pared-aire
puede tomarse como 10 W/m2-K.
La temperatura máxima de utilización del aislamiento de magnesia es 615K y la
conductividad térmica de este material puede suponerse constante cuyo valor es de 0,09
W/m-K.

PROBLEMA 12. La pared de un horno está formada por tres capas, tal como se indica en la
figura. Primero, una capa resistente al calor o ladrillo refractario, segundo, una capa de
ladrillo aislante y, finalmente, una placa de acero para la protección mecánica, la cual es
de ¼ pulgadas de espesor.
Suponiendo que las capas hacen buen contacto térmico y que las pérdidas de calor a
través de la pared son de 5.000 Btu/hr-pie2, calcule el espesor de cada ladrillo para que el
espesor total de pared sea mínimo. La siguiente información está disponible:

Material Temperatura máxima Conductividad Conductividad

de servicio térmica, Btu/hr-pieºF térmica, Btu/hr-pieºF
ºF 100ºF 2.000ºF

Ladrillo refractario 2.600 1,8 3,6

Ladrillo aislante 2.000 0,9 1,8
Acero - 26,1 -
