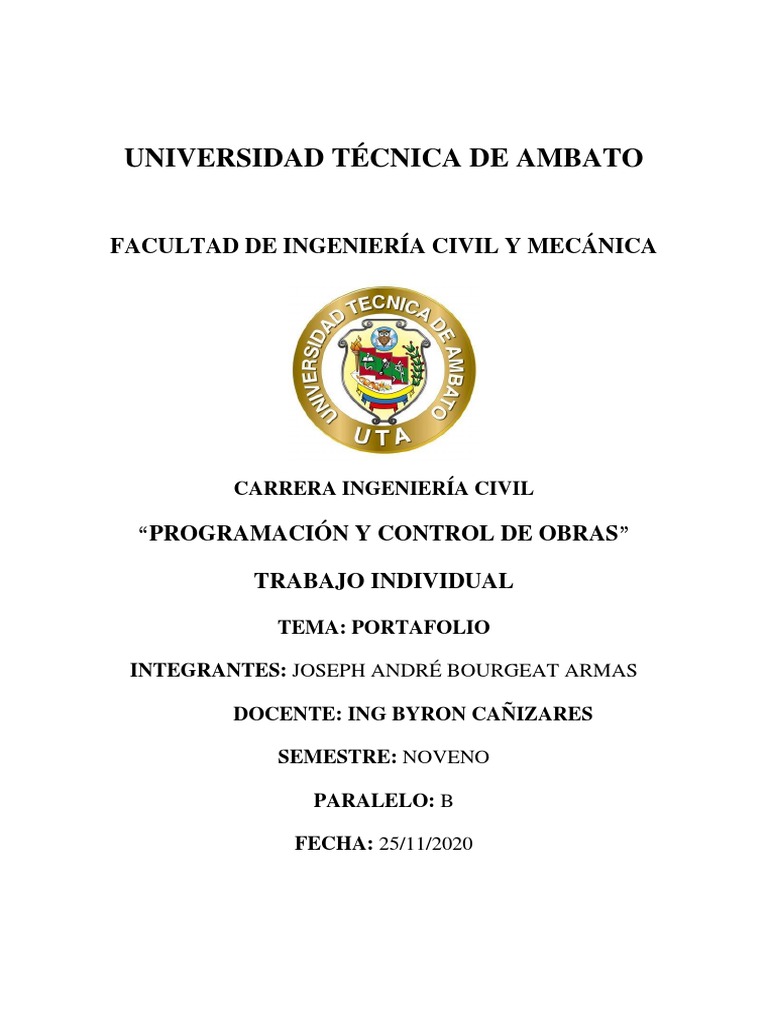

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

CARRERA INGENIERÍA CIVIL

“PROGRAMACIÓN Y CONTROL DE OBRAS”

TRABAJO INDIVIDUAL

TEMA: PORTAFOLIO

INTEGRANTES: JOSEPH ANDRÉ BOURGEAT ARMAS

DOCENTE: ING BYRON CAÑIZARES

SEMESTRE: NOVENO

PARALELO: B

FECHA: 25/11/2020
RESUMENES PROJECT
Para poder generar una curva en ms Project se debe realizar los siguientes pasos, nos dirigimos
a la opción diagrama de gatt

Nos dirigimos a la opción Gantt de seguimiento

Click derecho y seleccionamos más tablas

Seleccionamos la tarea valor acumulado

Escribiremos IRC para la generación de una columna de la misma manera generamos una
columna de nombre IRP
Con click derecho damos a la opción seguimiento

A cintinuacion nos vamos a la opción informe visual

Se nos desplegara la siguiente ventana y seleccionaremos la opción informe de valor

acumulado
Nos dirigimos a la opción uso de asignación con Va

Damos click derecho a continuación la opción expandir contraer y le damos en expandir

Finalmente se han generado las curvas

Primeramente, debemos descargar e instalar el programa “Project” sea de la versión que
fuere.

Damos en abrir un “proyecto en blanco”, para comenzar a trabajar

Después de tener una hoja en blanco, nos dirigimos a “Vista” → “Escala de tiempo”, pulsando
para desactivar el visto
Nos dirigimos a “Archivo”, y clic en “Información del Proyecto” para luego colocarnos en
“Propiedades avanzadas”

En la ventana auxiliar que nos sale después del paso anterior, digitamos el “Título”, “Asunto” y
“Autor”, según el tipo de proyecto que vayamos a realizar
Una vez regresamos a la hoja en blanco, nos dirigimos a la pestaña “Proyecto” → “Información
del proyecto”

Escribimos nuestra fecha de partida del proyecto y “Aceptar”

Vamos a “Cambiar tiempo de trabajo” en la misma pestaña del literal anterior, para crear
nuestro calendario

En la ventana auxiliar desplegada, clic en “Crear calendario” y “hacer una copia del” →
“Estándar”, colocando un Nombre que escojamos
Nos dirigimos a “Semanas laborales” y definimos el horario laboral según las instrucciones,
seguidamente clic en “Detalles”

En la ventana de “Detalles”, seleccionamos la tercera opción de “Establecer días en estos

períodos laborales específicos”, a su vez escogemos los días de lunes a viernes con la tecla
Shift con su respectivo horario laboral diario según corresponda. Para este caso se escoge el
horario matutino de 07:00 a 12:00, y vespertino de 13:00 a 17:00
Realizamos el mismo procedimiento del literal anterior, pero con el día Sábado, y con el
horario de 07:00 a 12:00 en el horario matutino, y “Aceptar”

Agregamos los feriados en la pestaña “Excepciones”, según sea el caso de nuestro país
Volvemos a la pestaña de “Proyecto” → “Información del proyecto”, y escogemos el calendario
que acabamos de crear y “Aceptar”

Cambiaremos el ingreso de las actividades a modo automático en la parte inferior del

programa
Después del paso anterior, guardaremos el proyecto según la carpeta que nos convenga
examinando nuestros documentos
Abrir el programa y verificar que las tareas estén programadas de manera automática.

Clic en la pestaña proyecto

En información del proyecto verificamos que el proyecto este seleccionado en el calendario 1.

En la parte de la sección de la carta damos clic derecho y seleccionamos período no laborable.

En calendario seleccionamos mi casa.

Ingresar cada tarea del ejercicio y por defecto le toma por un día.

Para ingresar una nueva tarea presionamos clic derecho en la tarea que queremos que este debajo
de esa tarea.
Completamos con todas las tareas.

Seleccionamos todas las tareas y creamos tarea resumen y cambiamos al nombre que deseamos.
Seleccionamos cada actividad de cada fase y damos sangría a la derecha.

Hacemos doble clic en piso y en tipo de tarea cambiamos a duración fija.

 Realizamos el mismo procedimiento para llenado de techo.

Expandimos y vemos las actividades predecesoras.

Significa que termina una y empieza otra actividad.

Significa que las dos comienzan al mismo tiempo.

 Significa que comenzando una puede terminar la otra.

Por defecto el Project toma FC, escribimos el número de la casilla de la actividad anterior.

Para una relación CC escribimos el número junto con CC

Para dos actividades escribimos el primer número punto y coma el segundo número.

Otra es comenzar una actividad luego de 5 días

Otra forma es:

- Seleccionar las dos actividades.

- Marcar el comando vincular.

- Seleccionar el objeto.
- Escoger el tipo.
Vamos a nuestro proyecto y revisamos el interfaz general

click derecho insertar columna y nos desplegara un alista de opciones y seleccionamos la opción
edt
Cada actividad debe estar vinculada con la siguiente y con la anterior de tal forma que se genere
un vinculo y un enlace

A continuación mostraremos lo que la opción de la ruta crítica procedermos ir a la pestaña

formato
En la parte inferior iremos a la hoja de recursos

Procedemos asignar recursos según las actividades que se estén realizando con eso tendremos
activida en la hoja principal la pestaña de los nombres de los recursos
Acontinuación iremos a la pestaña detalles y se nos deplegara un menú

Aquí se podrá cambiar los materiales según los que esten solicitados
Seleccionaremos la pestaña detalles en esta sección procederemos asignar el costo de transporte

Nos vamos a la siguiente opción y nos dirigiremos a recursos

Nos dirigimos a la asignación de recursos y con esto procederemos asignar el coste según al que
corresponda

Se procede asignar los costes

Se puede agregar la distribución de los materiales la asignación de horas y de actividades extras
según las necesidad que tengamos

Si se desea realizar una nueva tarea nos vamos a la venta y realizamos un filtro que nos permita
ayudar a tener un mejor entorno en el programa
Seleccionaremos la opción hoja de tareas para poder cambiar de vista en la pestaña vistas

A continuación, procederemos con la pestaña recursos y veremos una visión general de los
recursos
Finalmente, se verá una visión general de todo lo que emos asignado en nuestro proyecto
  Técnica de control de tiempos para organizar, ordenar, asignar
prioridades y controlar el progreso coordinado de las
diferentes actividades que componen un proyecto
MÉTODO PERT PARA  Los pasos para construir un PERT son: construcción de la
CÁLCULO DE estructura de un proyecto, la estimación de tiempo, el
TIEMPOS Y cálculo de tiempos y el cálculo de las holguras.
PLANIFICACIÓN DE  El método utiliza una estructura de grafo para la
UN PROYECTO representación gráfica de las actividades o tareas de un
proyecto.
 Las actividades se representan por líneas o flechas (arcos del
grafo).
 MÉTODO PERT
PARA CÁLCULO
DE TIEMPOS Y
PLANIFICACIÓN
DE UN
PROYECTO
 MÉTODO PERT
PARA CÁLCULO
DE TIEMPOS Y
PLANIFICACIÓN
DE UN
PROYECTO
 MÉTODO PERT
PARA CÁLCULO
DE TIEMPOS Y
PLANIFICACIÓN
DE UN
PROYECTO
 MÉTODO PERT
PARA CÁLCULO
DE TIEMPOS Y
PLANIFICACIÓN
DE UN
PROYECTO
 CÓDIGO ACTIVIDADES PRECEDENCIAS DURACIÓN DÍAS

MÉTODO PERT A OBRAS PRELIMINARES 10

PARA CÁLCULO B MOV TIERRAS A 15

C CIMENTACIÓN B 12
DE TIEMPOS Y D MUROS B 9

PLANIFICACIÓN E

F
COLUMNAS

TECHO
B

C
26

DE UN G INST. SANITARIAS C 4

H INST. ELÉXTRICAS D 18
PROYECTO I TEVESTIMIENTOS F 15

J TANQUE ELEVEADO F,G 13

K ACABADOS H,I 10

L ENTREGA DE OBRA E,J,K 0

 MÉTODO PERT PARA CÁLCULO DE TIEMPOS Y PLANIFICACIÓN DE UN
PROYECTOPROYECTO
PASO 1.- REALIZAR CONEXIÓN E IR DESGLOSANDO A CADA UNA DE LAS ACTIVIDADES TANTO SUMANDO SUS HORAS
INICIALES COMO SUS HORAS FINALES Y CONSIDERANDO LA HOLGURA QUE ES EL RETRASO QUE PUEDE SUFRIR UNA
ACTIVIVAD SIN QUE ESTAAFECTE A LA ENTREGA FINAL DEL PROYECTOOYECTO
 MÉTODO PERT PARA CÁLCULO DE TIEMPOS Y PLANIFICACIÓN DE UN
PROYECTOPROYECTO
PASO 2- COLOCACIÓN DE TIEMPOS EN CADA UNA DE LAS REDES Y HOLGURA
 MÉTODO PERT PARA CÁLCULO DE TIEMPOS Y PLANIFICACIÓN DE UN
PROYECTOPROYECTO
PASO 3- EMPEZAR DESDE EL INICIO DE MI RED EN CADA UNA DE LAS ACTIVIDADES SUMANDO
CRONOLOGICAMENTE DEPENDIENDO DE QUE ACATIVIDADES ESTAN ENLAZADAS
 MÉTODO PERT PARA CÁLCULO DE TIEMPOS Y PLANIFICACIÓN DE UN
PROYECTOPROYECTO
PASO 4.- TERMINADA LA RED COMENZAR DESDE EL FINAL HASTA EL INICIO SOLO QUE EN VES DE SUMAR SE VAN RESTANDO
LAS HORAS
 MÉTODO PERT PARA CÁLCULO DE TIEMPOS Y PLANIFICACIÓN DE UN
PROYECTOPROYECTO
PASO 4.- COMPROBAR LAS HOLGURAS
 MÉTODO PERT PARA CÁLCULO DE TIEMPOS Y PLANIFICACIÓN DE UN
PROYECTOPROYECTO
PASO 5- DEFINIR LA RUTACRITICADONDE NUESTRA HOLGURA SEA IGUALA 0
 MÉTODO PERT PARA CÁLCULO DE TIEMPOS Y PLANIFICACIÓN DE UN
PROYECTOPROYECTO
PASO 6- REALIZAR UNA EVALUACION PARAVER DONDE SE PUEDE OPTMIZAR MÁS TIEMPO
REVIT
CONFIGURACIÓN INICIAL
▪ Primeramente, abrimos nuestro programa Revit 2019 o cualquier otra
versión que tengamos instalada

En la pantalla de Inicio del programa, observamos los ejemplos de diferentes

tipos de proyectos que podemos realizar, así como sus familias.
▪ Nos dirigimos al ícono Archivo → Opciones

▪ En la nueva ventana desplegada, seleccionamos Ubicaciones de

Archivos
Configuramos los Proyectos en la tabla del ícono de opciones seleccionado;
mientras que las Familias las configuramos en la parte inferior (Ruta por
defecto para archivos de plantilla de familia).
▪ Nos dirigimos hacia la tabla de configuración de Proyectos → Ruta →
Pulsamos el botón de puntos suspensivos, para cada tipo de Plantilla
detallada por defecto

Para cada plantilla vamos a establecer una ubicación o ruta, así como para las
familias.

▪ Nos ubicamos en Disco Local C → ProgramData → Autodesk → RVT

2019 → Templates → Spanish INTL → Clic en Abrir
Ejecutamos el mismo procedimiento para las demás plantillas.

▪ Podemos cambiar el Nombre de Plantilla a nuestra conveniencia al

hacer Doble Clic en Nombre

▪ Para crear una nueva Plantilla, Pulsamos el botón Añadir Valor

▪ En la ubicación del archivo ya direccionado, seleccionamos el tipo de
Plantilla que queramos → Abrir

▪ Realizamos el mismo procedimiento anterior para cambiar el Nombre

de Plantilla
Podemos subir y bajar la plantilla a nuestra conveniencia (ordenarla) al
presionar los botones Mover Filas Arriba/Mover Filas Abajo.

▪ Hacemos el mismo procedimiento de direccionar las plantillas del

proyecto, ahora para direccionar las Familias. Ruta por defecto para
archivos de plantilla de familia → Examinar → Disco Local C →
ProgramData → Autodesk → RVT 2019 → Family Templates →
Spanish → Clic en Abrir → Clic en Aceptar

▪ Esta es la nueva configuración de Plantillas y Familias en la pantalla

de Inicio del programa
UNIDADES Y REJILLAS
▪ Una vez abierto el Programa Revit, Seleccionamos Plantilla
Arquitectónica

▪ Configuramos las Unidades con el comando UN → Seleccionamos

Formato de Longitud → Escogemos Metros en la pestaña de Unidades
▪ Escogemos 2 posiciones decimales y “m”, en las pestañas de
Redondeo y Símbolo de Unidad respectivamente→ Clic en Aceptar

▪ En la pestaña de Disciplina seleccionamos Estructura → Diámetro de

la Barra → Elegimos las Unidades y Redondeo de acuerdo a los
diámetros comerciales según el país (Milímetros, mm) → Aceptar
▪ Creamos la Rejilla con cualquiera de las dos opciones. En la pestaña
Arquitectura → Sección de Referencia → Rejilla. O Estructura →
Sección de Referencia → Rejilla
▪ Dibujo la Rejilla en forma Horizontal y Vertical. Selecciono Editar
Tipo → Visto en el cuadro de Extremo 1: Símbolos de Vista →
Aceptar, esto para que cada línea de referencia de la rejilla muestre su
símbolo a ambos extremos

▪ Escogemos una línea de referencia → Modificar|Rejillas → Copiar →

Múltiple
▪ Creamos las líneas de referencia verticales copiándolas cada una con
un intervalo de separación que queramos (cada 5 metros)

▪ Ahora añadimos las líneas de referencia horizontales, e igualmente que

para las verticales copiamos una tras de otra hasta completar la rejilla.
A estas líneas de referencia horizontales las nombramos en orden
alfabético (A, B, C…..)
▪ Ahora, vamos a crear los Niveles. Clic en Alzados (Alzado de
Edificio) → Este
▪ Movemos los Niveles para que no interfiera con la rejilla que hemos
creado

▪ Hacemos lo mismo para el Alzado Norte

▪ En el Alzado Este. En la pestaña Arquitectura → Sección de
Referencia, Selecciono Nivel

▪ Clic en Tipos de vista de plano → Marco todas a excepción de la

Plantilla Estructural → Aceptar
▪ Extendemos hacia arriba las líneas de referencia en el Alzado Este →
Creamos los nuevos Niveles

▪ Seleccionamos un Plano de Planta y vemos que está correctamente

creado los Niveles
▪ En el Alzado Norte extendemos hacia arriba las líneas de referencia
(rejilla vertical)
▪ Para guardar el Archivo, nos dirigimos a Archivo → Guardar como →
Proyecto

▪ Direccionamos el Archivo a una Carpeta anteriormente creada con el

nombre que queramos → Guardar
▪ Cerramos la Pestaña de trabajo

▪ Optamos por Plantilla Estructural en la ventana de Inicio

▪ Nos dirigimos a la vista Este → Borramos los Planos Estructurales

▪ Insertar → Vincular Revit

▪ Seleccionamos el Archivo de Arquitectura que habíamos creado → En
Posición elegimos Automático – Origen a origen → Abrir
▪ Debemos Referenciar los niveles y rejillas del archivo de Arquitectura
a este archivo de Estructuras. En la pestaña Colaborar → Coordinación
→ Copiar y Supervisar → Seleccionar Vínculo

▪ Clic en el vínculo → Copiar → Seleccionamos Múltiple → Clic en los

Niveles → Botón Finalizar
▪ Copiar/Supervisar → Clic en Finalizar

▪ En la pestaña Vista → Vistas de Plano → Plano de Planta

▪ Seleccionamos todos los Niveles → Damos en Aceptar
▪ Realizamos los mismos pasos para toda la rejilla

▪ Seleccionamos toda la rejilla

▪ Modificar Rejillas → Copiar → Múltiple → Seleccionamos todo →
Finalizar

▪ Copiar/Supervisar → Finalizar
▪ Al finalizar, configuramos nuevamente las unidades del proyecto
anteriormente detallado

▪ Nuevamente guardamos este proyecto con un nombre apropiado

 ▪ Nos dirigimos a Gestionar → Gestionar Vínculos, y Eliminamos el link
de Arquitectura → Aceptar y Aceptar nuevamente

De esta manera podemos empezar a trabajar con nuestro proyecto de

Estructuras
CREACIÓN DE ELEMENTOS ESTRUCTURALES.
Para crear una columna vamos a la pestaña estructura y seleccionamos pilar.
Seleccionamos el tipo de pilar y vamos a cargar familia y seleccionamos pilar
estructurales y abrimos.

Podemos colocar las columnas en cada intersección seleccionando en regillas.

Para editar la columna vamos a propiedades, duplicar, asignamos un nombre y
procedemos a editar las dimensiones de la columna.
Para proceder a colocar una viga Seleccionamos la opción viga con armazón
rectangular.

Procedemos a editar el tipo de viga y modificamos las dimensiones de la luz y el

peralte.
Una vez realizado esto, procedemos a cargar las zapatas.
CREAR ARMAZON ESTRUCTURAL.
Para el acero de refuerzo en las zapatas vamos a crear una sección

Al seleccionar el elemento se habilita una herramienta llamada Armadura, en caso de no

tener cargado nada vamos a cargar familia y cargamos todas las formas que
necesitemos.
Al colocar el mouse dentro del elemento se ve como va a ir colocado el refuerzo.
Importante colocar la orientación de colocación.
Para poder duplicar la armadura tenemos que ir a propiedades y ver conjunto de
armadura.
Regla de diseño seleccionamos espaciado máximo y colocamos 150mm

Asi podemos revisar en vista 3D y verificar como está colocado el refuerzo de nuestra
zapata.
VIDEO 4 METRADO DE ACERO QUE VAMOS A USAR EN NUESTRO
PROYECTO.
Primero revisamos que tenemos nuestra parrilla con espaciamientos a cada 15 cm.

Vamos a la pestaña vista, Tabla de planificación/cantidades.

Vamos a buscar armadura estructural.

Seleccionamos y cambiamos el nombre a Tabla de metrado en armadura de zapata.

Seleccionamos categoría de anfitrión, tipo, longitud de barra, volumen de refuerzo,
recuento.
Lo que falta es el peso para eso seleccionar añadir parámetro calculado.

Aquí tenemos las categorías:

Aquí se observa las tablas de los cálculos de las barras que estamos usando.

Luego de hacer esto podemos calcular la cantidad de barras a usar.

ACERO EN COLUMNAS
1) Realizar una sección transversal.

2) Seleccionar la columna y luego armadura

3) Seleccionar la forma de armadura M_T1 y seleccionar paralela al eje de trabajo.

4) Seleccionar la armadura M_02 y también perpendicular a recubrimiento.

5) Colocar 8 varillas de tipo M_02

6) Bajar los bastones hasta la zapata y eliminar los iniciales.
7) Ubicar los estribos en toda la columna.
ACERO EN VIGAS
1) Creamos una sección para poder visualizar la viga.

2) Seleccionamos la viga luego armadura M_T1 asi mismo podemos selesccionar

el diámetro.

3) Luego seleccionamos la armadura M_02 y cambiamos a perpendicular a

recubrimiento y la colocamos en la viga.
4) Colocamos 9 armaduras tipo M_02 en la viga.

5) Hacer crecer las varillas a lo largo de la viga hasta un máximo de 12 m.

6) Realizar los empalmes.

7) Colocar los estribos en la columna respetando los valores de espaciamiento entre

estribos.
ACERO DE REFUERZO EN ANFITRION.

Se va a cambiar las dimensiones de las zapatas y ver como esto influye en el armado de
las mismas.

Seleccionamos la zapata que vayamos a modificar sus dimensiones.

Duplicamos el tipo de la zapata para que las demás no resulten afectadas al cambiar sus
dimensiones.

La nueva dimensión de la zapata va a ser de 2 * 2 metros.

Al aumentar las dimensiones de este elemento, la armadura también se adapta a las
nuevas dimensiones de este.
Como comprobación se muestra un incremento en los valores del acero sea al
incrementar las dimensiones de las zapatas, vigas o columnas.

En caso de que la armadura no este reconociendo a la zapata como su anfitrión,

seleccionamos la armadura y nos dirigimos a modificar y seleccionar nuevo anfitrión y
seleccionamos la zapata.
RECUBRIMIENTO.
Se utilizará la Norma Peruana 060 para determinar los recubrimientos.

Seleccionamos el elemento y en la barra de propiedades podemos encontrar la opción de

recubrimiento de la cara inferior, superior y costados. Ya existen recubrimientos por
defecto, pero si se requiere de uno nuevo se los puede crear.
Creación de un nuevo recubrimiento. -
1. Nos dirigimos a estructura, refuerzo y configuración de recubrimiento de
armadura.
2. Se nos desplegara una ventana en la que podemos suprimir, añadir y duplicar los
recubrimientos que se requieran.

3. Añadimos tres tipos de recubrimientos deferentes para cimentaciones, vigas y

columnas y otra pasa losas.
4. Aplicar estos recubrimientos a los diferentes elementos según corresponda, nos
dirigimos a una vista en planta.

Creamos un corte y modificamos la escala para que sea más fácil la modificación del
recubrimiento.
En la vista en corte modificamos todos los recubrimientos del elemento según
corresponda tanto superior, inferior y laterales.
Si algún acero no se mueve cuando cambiamos los recubrimientos debemos mover el
acero para que nos coincida con el eje central del anterior recubrimiento y después
modificarlo al nuevo.

El recubrimiento ya debe de estar totalmente cambiado según las especificaciones que

seleccionamos. También podemos mover los bastones de las vigas que están dentro de
la zapata con el fin de que estén sobre la malla.
Para el resto de elementos, los seleccionamos con filtro y aplicamos los recubrimientos
de vigas y columnas.

ACEROS EN LOSA ESTRUCTURAL.

Se realizará la colocación de aceros para una losa aligerada con bloque.

Se lo realizara según la Norma Peruana.
1. Seleccionamos la losa e insertamos refuerzo de área, no cargamos ninguna
familia, consideramos un recubrimiento de 2cm.

Seleccionamos todo el perímetro de la losa y las líneas nos indican la dirección

del acero, podemos modificar las barras en propiedades.
ESCALERAS
En la Pestaña Arquitectura seleccionar Escalera.

En la Barra de Propiedades se podrán crear tres tipos de escaleras: Prefabricada,

Moldeada en Situ y Ensamblada.
Seleccionar Escalera Monolítica – Modelada in Situ, que es la que sería para una
escalera de concreto.

En Restricciones se debe modificar el proyecto, como son el Nivel de base y el Nivel

superior dependiendo en que piso nos encontremos.

Se puede modificar también el Ancho de la Escalera dependiendo como se quiera

utilizar.
 También podemos seleccionar como queremos dibujar la escalera, dependiendo como
modelar la escalera. (Tramo)

En Componente podemos seleccionar que tipo de escalera queremos utilizar: Recta,

Espiral con peldaños, Espiral por centro y punto final, Escalera en L y Escalera en U.
Para el ejercicio se seleccionó una Escalera Recta con Tramo derecho. Para dibujar
solo hacemos clic donde queremos comenzar y arrastramos hasta el punto final.

5. Hacer click en Finalizar y ya está dibujada.

Si aparece un mensaje diciendo que el extremo superior excede y no llega a la
elevación se podrá editar en la Vista 3D. Si la escalera no se ve, puede ser que el
elemento esté oculto.
En Propiedades vamos a Modificaciones de visibilidad y nos aparecerá un cuadro, en la
pestaña Categoría de Modelo debemos habilitar la opción Escaleras.

6. Automáticamente aparecerá la Escalera Dibujada.

7. Si la escalera no llega al nivel de piso superior,

Debemos editarla. La seleccionamos y hacemos click en editar escalera:

Seleccionamos la escalera nuevamente y seleccionamos este punto:

Y lo alargamos un poco. Damos click en finalizar y volvemos a una vista para

comprobar que ahora la escalera esté a nivel de piso superior.
8. Si se pasa del nivel superior, en propiedades podemos cambiar los valores profundidad
y numero de contrahuellas. Si no funciona, se deberá volver a editar la escalera al igual
que en el paso anterior hasta que cuadre.

Debemos hacer que la escalera esté apoyada en una viga. Para esto debemos alargar un
poco la viga.
9. Señalar la viga que queremos alargar y hacer click en este punto:
 Y alargarla hasta que cubra todo el anche de la escalera.

Alinear la viga con la escalera. En la pestaña Modificar seleccionar Alinear:

Seleccionar la cara de la viga y la cara de la escalera que se quieren unir y

automáticamente se unirán

Lo siguiente es crear una cimentación y colocar los aceros para esto se debe crear un
corte.
Ir a la pestaña Vista seleccionar Sección:

Y trazamos un corte en la escalera para poderla observar:

Se reduce el rango de vista: dando click en la flecha señalada y la arrastramos hacia el eje
de corte de la escalera:

Dar click derecho en el Eje de Escalera, seleccionar Ir a vista

 Si se desea se puede cambiar el nombre de la sección a Sección de escalera.
Cambiamos la escala a 1:25

Y alargamos la ventana de vista:

Lo siguiente será crear una cimentación para la escalera, así que nos dirigimos a planos
de planta y seleccionamos el plano de cimentación.
Click en la pestaña Estructuras, en cimentación seleccionamos Aislada, en
propiedades seleccionamos Duplicar, cambiamos el nombre e ingresamos las
dimensiones que queremos.

Colocamos la cimentación al pie de la escalera:

Volver a la vista de sección seleccionamos la escalera, hacemos click en Armadura

Con una barra de media pulgada seleccionamos la forma de armadura M0

10. En Orientación seleccionamos Paralela al plano de trabajo

Colocamos la varilla:
 Luego cambiamos la Orientación a Perpendicular al plano de trabajo y colocamos la
varilla.
Luego se modifica la varilla para que quede como en los proyectos reales.

Seleccionamos la varilla longitudinal, seleccionamos Editar Boceto

Alargamos la varilla hasta que se intercepte con la viga y luego dibujamos el doblez y de
la misma forma con la cimentación.
Seleccionamos la varilla longitudinal, vamos a Propiedades, Conjunto de armaduras, y en
Regla de diseño seleccionamos Espaciado Máximo de 10cm.
Seleccionamos la varilla longitudinal, vamos a Propiedades, Conjunto de armaduras, y
en Regla de diseño seleccionamos Espaciado Máximo de 15cm.

Vamos a la vista 3D, cambiamos la vista a Estructura Alámbrica y comprobamos que la

escalera ya dispone del armado de las varilla
Una vez armada todo nuestra zapata con nuestra columna procedemos a copiar el armado en las demas

Procedemos con
la opción de muro
estructural
seleccionando por
facilidad la planta
baja
Escogemos la opción muro -muro estructural

Duplicamos y
creamis un muro de
200 mm o 20 cm
creamos y
asignamos y lo
copiamos y
pegamos en los
demás pisos
Enlazo mi muro para que haga contacto con la losa

Seleccionamos un corte de toda la viga

Necesitamos una zapata para nuestro muro estructural

necesitaremos una zapata corrida para este elemento estructural

 damos click sobre
el muro y se
genera

automáticamente
el muro si se
desea se
necesitara
duplicar la familia
lo aremos con
nuestros datos si
se desea se
generara el
modelo acorde a
las
especificaciones estructurales

Observamos si nuestras vigas se encuentran como elementos individuales

Comprobamos el recubrimiento de nuestro elemento

Realizamos el armado de nuestra zapata de nuestro muro

Continuamos el armado de igual manera con la anterior y si se dea con la ayuda de nuestra herramienta mirror
Colocamos nuestras varillas cambiando la orientación a paralela al plano de trabajo y continuamos con nuestro
armado

Colocamos
nuestras barras
cada 200 mm

Verificamos que nuestra armadura estese armada correctamente

Realizo un secction box y aislo mi zapata

Extendemos todos nuestros elementos del section box y con la opcion filter solo escojo mi armado estructural
Se observa el elemento estructural sin el elemento cumple las condiciones y procedemos en este caso vemos que las
varillas están un poco largas disminuimos su longitud
Se coloca nuestra varilla de refuerzo en la parte inferiro de nuestra zapata de nuestro elemnto estructural

Una ves terminado

este proceso
seguimos con el
armado de
nuestra losa
procedemos con la
opción refuerzo de
área
seleccionamos
toda nuestra área
con una línea o
rectángulo y será
muy sencillo crear
el refuerzo

Escogemos el tipo de barra que vamos utilizar y ponemos aplicar elegimos la opción espaciado máximo
Tenemos realizado el aarmado de nuestra losa

Continuamos con el armado con la

opción de armado de malla estructural
De igual manera que la anterior malla escojemos nuestra sección de losa y la señalamos

Se debe comprobar que se realicen los empalmes correctos

Una nueva opción para generar herramientas va ser la de refuerzo por camino

Seleccionamos el camino de nuestra losa donde deseemos colocara nuestra armadura colocamos el empalme en el
lado correcto
Seleccionamos etiqueta y continuamos seleccionamos la opción etiquetar todo y automáticamente todos nuestros
elementos tendrán una nomenclatura

Para detalles
estructurales
utilizaremos la
función llamada
escogemos la zona
donde deseemos
realizar la llamada
Configuramos las vistas o secciones típicas que se deseen realizar

Podemos cargar familias para poder especificar de forma clara los detalles o cortes para dar un mejor acabado

Escogemos la opción planos en plantilla

Escogemos el formato por default o seteamos uno propio

Finalmente
llamaremos a
nuestros planos a
nuestra hoja
Aplicaciones BIM imitan procesos reales de la construcción es por eso que se le denomina Building
Information Modeling es una metodología comparativa entre constructor proyectista y otros
agentes.

Para iniciar con Revit MEP se debe de realizar una serie de pasos entre los mas fundamentales se
encuentran crear primero nuestro template hidrosanitario.
Empezaremos abriendo nuestro proyecto en este caso nuestro plano arquitectónico.

Configuramos las unidades de nuestro proyecto.

Configuramos las unidades de vista.

Seleccionamos la categoría por disciplina.

Duplicamos cada piso y asignamos la sección fontanería para cada uno d estos para contemplar un
proyecto multidisciplinario.

De igual manera nuestra vista 3d.

Procederemos a configurar nuestros materiales para poder trabajar en la sección de instalaciones.

Utilizaremos ángulos concretos en nuestros elementos seteando la siguiente configuración solo

escogeremos los ángulos de 90 y 45 grados.
Crearemos segmentos para agua fría y agua caliente.

Asignaremos para cada tubería en este caso un PVC diferente previamente duplicado para poder
asignar las características de nuestro material.
Crearemos un PVC para agua fría caliente y sanitario.

Seteamos para cada uno de estos materiales sus propiedades diámetro externo interno y espesor
según.
Continuamos a configurar los enrutamientos de cada una de nuestras tuberías.

Cargamos la familia de todas nuestras conexiones e implementos estructurales en sanitario

escogemos DWV.
Realizamos esta configuración para la tubería sanitaria.

Para agua fría y caliente seteamos la siguiente configuración.

Procedemos a colocar la tubería que saldrá a la acometida principal.

Se podrá ajustar la pendiente de nuestra tubería según lo que necesitemos sea positiva o negativa
según el caso que se encuentre.

Para realizar el montante hacemos el siguiente paso hacemos un montante desde el eje y lo
ajustamos según como querramos
Para realizar una familia paramétrica de nuestros elementos procedemos a realizar lo siguiente.

Perforamos dos huecos en nuestro baño una para el suministro de agua fría y para las descargas
otro hueco le seteamos como una familia plumbing.
Asignamos las entradas de nuestro elemento.
Vamos a crear una caja de revisión creando una nueva familia paramétrica Se deberá crear una
familia paramétrica sobre el suelo para poder seguir ejecutando los demás elementos.

Se deberán crear dos conectores uno de entra y otro de salida.

Crearemos el tipo de familia correspondiente para poder evaluar las características de nuestro
diseño.

Procedemos a crear la familia para nuestro elementó.

Finalmente, ya tenemos cargado nuestra caja sanitaria.
Para las tuberías en nodos
Seleccionamos todos nuestros elementos para cambiarlos de sistema
INSTALACIONES ELÉCTRICAS
Procederemos a realizar un seteo similiar al de instalciones hidrosanitarias duplicando vistas y
cambiando el template a electrical
En categorías importadas quitamos el check a los siguientes puntos

Modificamos la visibilidad MEP de las modificaciones

Cambiaremos la escala de nuestro dibujo una vez cambiada la dsicplina aeléctrica

En este apartado vamos a ver en la pestaña instalaciones lo que es electricidad

En configuración eléctrica procederemos a setear nuestro proyecto

Escojemos el aislante
Definimos las características de nuestro material

Establecemos la potencia de nuestros conectores

Configuramos si la distribución si es monofásica o difásica
Se utilizaran espacios establecidos para la colocación de nuestras instalaciones
