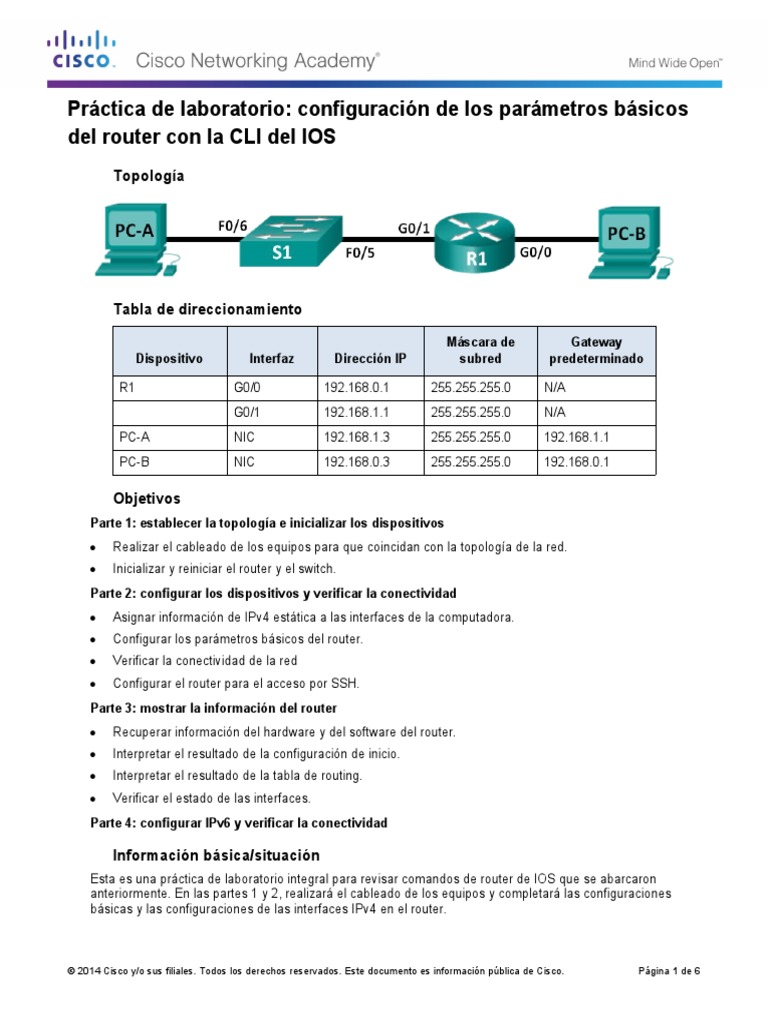

Práctica de laboratorio: configuración de los parámetros básicos

del router con la CLI del IOS

Topología

Tabla de direccionamiento

Máscara de Gateway
Dispositivo Interfaz Dirección IP subred predeterminado

R1 G0/0 192.168.0.1 255.255.255.0 N/A

G0/1 192.168.1.1 255.255.255.0 N/A
PC-A NIC 192.168.1.3 255.255.255.0 192.168.1.1
PC-B NIC 192.168.0.3 255.255.255.0 192.168.0.1

Objetivos
Parte 1: establecer la topología e inicializar los dispositivos
 Realizar el cableado de los equipos para que coincidan con la topología de la red.
 Inicializar y reiniciar el router y el switch.
Parte 2: configurar los dispositivos y verificar la conectividad
 Asignar información de IPv4 estática a las interfaces de la computadora.
 Configurar los parámetros básicos del router.
 Verificar la conectividad de la red
 Configurar el router para el acceso por SSH.
Parte 3: mostrar la información del router
 Recuperar información del hardware y del software del router.
 Interpretar el resultado de la configuración de inicio.
 Interpretar el resultado de la tabla de routing.
 Verificar el estado de las interfaces.
Parte 4: configurar IPv6 y verificar la conectividad

Información básica/situación
Esta es una práctica de laboratorio integral para revisar comandos de router de IOS que se abarcaron
anteriormente. En las partes 1 y 2, realizará el cableado de los equipos y completará las configuraciones
básicas y las configuraciones de las interfaces IPv4 en el router.

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 1 de 6
Práctica de laboratorio: configuración de los parámetros básicos del router con la CLI del IOS

Nota: asegúrese de que el router y el switch se hayan borrado y no tengan configuraciones de inicio.
Consulte el apéndice A para conocer los procedimientos para inicializar y volver a cargar los dispositivos.

Recursos necesarios
 1 router (Cisco 1941 con IOS de Cisco versión 15.2(4)M3, imagen universal o similar)
 1 switch (Cisco 2960 con IOS de Cisco versión 15.0(2), imagen lanbasek9 o comparable)
 2 computadoras (Windows 7, Vista o XP con un programa de emulación de terminal, como Tera Term)
 Cables de consola para configurar los dispositivos con IOS de Cisco mediante los puertos de consola
 Cables Ethernet, como se muestra en la topología
Nota: las interfaces Gigabit Ethernet en los ISR Cisco 1941 cuentan con detección automática, y se puede
utilizar un cable directo de Ethernet entre el router y la PC-B. Si utiliza otro modelo de router Cisco, puede ser
necesario usar un cable cruzado Ethernet.

Parte 1: establecer la topología e inicializar los dispositivos

Paso 1. realizar el cableado de red tal como se muestra en la topología.
a. Conecte los dispositivos tal como se muestra en el diagrama de la topología y realice el cableado según
sea necesario.
b. Encienda todos los dispositivos de la topología.

Paso 2. inicializar y volver a cargar el router y el switch.

Nota: en el apéndice A, se detallan los pasos para inicializar y volver a cargar los dispositivos.

Parte 2: Configurar dispositivos y verificar la conectividad

Paso 1. Configure las interfaces de la PC.
a. Configure la dirección IP, la máscara de subred y la configuración del gateway predeterminado en la PC-A.
c. Configure la dirección IP, la máscara de subred y la configuración del gateway predeterminado en la PC-B.

Paso 3. Configurar el router.

a. Acceda al router mediante el puerto de consola y habilite el modo EXEC privilegiado.
Router> enable
Router#
d. Ingrese al modo de configuración global.
Router# config terminal
Router(config)#
e. Asigne un nombre de dispositivo al router.
Router(config)# hostname R1
f. Deshabilite la búsqueda DNS para evitar que el router intente traducir los comandos incorrectamente
introducidos como si fueran nombres de host.
R1(config)# no ip domain-lookup
g. Establezca el requisito de que todas las contraseñas tengan como mínimo 10 caracteres.

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 2 de 6
Práctica de laboratorio: configuración de los parámetros básicos del router con la CLI del IOS

R1(config)# security passwords min-length 10

Además de configurar una longitud mínima, enumere otras formas de aportar seguridad a las
contraseñas.
____________________________________________________________________________________
h. Asigne cisco12345 como la contraseña cifrada del modo EXEC privilegiado.
R1(config)# enable secret cisco12345
i. Asigne ciscoconpass como la contraseña de consola, establezca un tiempo de espera, habilite el inicio
de sesión y agregue el comando logging synchronous. El comando logging synchronous sincroniza
la depuración y el resultado del software IOS de Cisco, y evita que estos mensajes interrumpan la
entrada del teclado.
R1(config)# line con 0
R1(config-line)# password ciscoconpass
R1(config-line)# exec-timeout 5 0
R1(config-line)# login
R1(config-line)# logging synchronous
R1(config-line)# exit
R1(config)#
Para el comando exec-timeout, ¿qué representan el 5 y el 0?
____________________________________________________________________________________
j. Asigne ciscovtypass como la contraseña de vty, establezca un tiempo de espera, habilite el inicio de
sesión y agregue el comando logging synchronous.
R1(config)# line vty 0 4
R1(config-line)# password ciscovtypass
R1(config-line)# exec-timeout 5 0
R1(config-line)# login
R1(config-line)# logging synchronous
R1(config-line)# exit
R1(config)#
k. Cifre las contraseñas de texto no cifrado.
R1(config)# service password-encryption
l. Cree un aviso que advierta a todo aquel que acceda al dispositivo que el acceso no autorizado está
prohibido.
R1(config)# banner motd #Unauthorized access prohibited!#
m. Configure una dirección IP y una descripción de interfaz. Active las dos interfaces en el router.
R1(config)# int g0/0
R1(config-if)# description Connection to PC-B
R1(config-if)# ip address 192.168.0.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# int g0/1
R1(config-if)# description Connection to S1
R1(config-if)# ip address 192.168.1.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# exit

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 3 de 6
Práctica de laboratorio: configuración de los parámetros básicos del router con la CLI del IOS

R1(config)# exit
R1#
n. Configure el reloj en el router, por ejemplo:
R1# clock set 17:00:00 18 Feb 2013
o. Guarde la configuración en ejecución en el archivo de configuración de inicio.
R1# copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
R1#
¿Qué resultado obtendría al volver a cargar el router antes de completar el comando copy running-
config startup-config?
_______Que al apagarse perderemos la configuracion de inicio
_____________________________________________________________________________
____________________________________________________________________________________

Paso 4. Verificar la conectividad de la red

a. Haga ping a la PC-B en un símbolo del sistema en la PC-A.
Nota: quizá sea necesario deshabilitar el firewall de las computadoras.
¿Tuvieron éxito los pings? __Si__
Después de completar esta serie de comandos, ¿qué tipo de acceso remoto podría usarse para acceder
al R1?
_______________SSH_________________________________________________________________
____
p. Acceda de forma remota al R1 desde la PC-A mediante telnet.

Parte 3: mostrar la información del router

a. Use el comando show version para responder preguntas sobre el router.

¿Cuál es el nombre de la imagen de IOS que el router está ejecutando?
_____Cisco IOS Software, C1900 Software (C1900-UNIVERSALK9-M), Version 15.1(4)M4, RELEASE
SOFTWARE (fc2
____________________________________________________________________________________
¿Cuánta memoria flash tiene el router?
_________249856K bytes of ATA System CompactFlash 0
___________________________________________________________________________
____________________________________________________________________________________
q. Con frecuencia, los comandos show proporcionan varias pantallas de resultados. Filtrar el resultado
permite que un usuario visualice determinadas secciones del resultado. Para habilitar el comando de
filtrado, introduzca una barra vertical (|) después de un comando show, seguido de un parámetro de
filtrado y una expresión de filtrado. Para que el resultado coincida con la instrucción de filtrado, puede

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 4 de 6
Práctica de laboratorio: configuración de los parámetros básicos del router con la CLI del IOS

usar la palabra clave include para ver todas las líneas del resultado que contienen la expresión de
filtrado. Filtre el comando show version mediante show version | include register para responder la
siguiente pregunta.
¿Cuál es el proceso de arranque para el router en la siguiente recarga?
____
Configuration register is 0x2102
________________________________________________________________________________

Paso 5. mostrar la configuración de inicio.

Use el comando show startup-config en el router para responder las siguientes preguntas.
¿De qué forma figuran las contraseñas en el resultado?
password 7 0822455D0A1613030B1B0D1739
____________________________________________________________________________________
____________________________________________________________________________________
Use el comando show startup-config | begin vty.
¿Qué resultado se obtiene al usar este comando?
____ line vty 0 4
exec-timeout 5 0
password 7 0822455D0A1613030B1B0D1739
logging synchronous
login mostrar la tabla de routing en el router.

Use el comando show ip route en el router para responder las siguientes preguntas.
¿Qué código se utiliza en la tabla de routing para indicar una red conectada directamente?
___________C-connected____________________
_______________________________________________________________________________________
¿Cuántas entradas de ruta están cifradas con un código C en la tabla de routing? _____

Paso 6. mostrar una lista de resumen de las interfaces del router.

Use el comando show ip interface brief en el router para responder la siguiente pregunta.
¿Qué comando cambió el estado de los puertos Gigabit Ethernet de administrativamente inactivo a
activo?
___ R1#show ip interface brief
Interface IP-Address OK? Method Status Protocol
GigabitEthernet0/0 192.168.0.1 YES manual up up
GigabitEthernet0/1 192.168.1.1 YES manual up up
Vlan1 unassigned YES unset administratively down down
_________________________________________________________________________________

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 5 de 6
Práctica de laboratorio: configuración de los parámetros básicos del router con la CLI del IOS

Parte 4: configurar IPv6 y verificar la conectividad

Paso 1. asignar direcciones IPv6 a la G0/0 del R1 y habilitar el routing IPv6.
Nota: la asignación de una dirección IPv6, además de una dirección IPv4, en una interfaz se conoce como
“dual stacking”, debido a que las pilas de protocolos IPv4 e IPv6 están activas. Al habilitar el routing de
unidifusión IPv6 en el R1, la PC-B recibe el prefijo de red IPv6 de G0/0 del R1 y puede configurar
automáticamente la dirección IPv6 y el gateway predeterminado.
a. Asigne una dirección de unidifusión global IPv6 a la interfaz G0/0; asigne la dirección link-local en la
interfaz, además de la dirección de unidifusión; y habilite el routing IPv6.
R1# configure terminal
R1(config)# interface g0/0
R1(config-if)# ipv6 address 2001:db8:acad:a::1/64
R1(config-if)# ipv6 address fe80::1 link-local
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# ipv6 unicast-routing
R1(config)# exit
b. Use el comando show ipv6 int brief para verificar la configuración de IPv6 en el R1.
Si no se asignó una dirección IPv6 a la G0/1, ¿por qué se indica como [up/up]?
__________Esta activa pero “unssigned”, esto es, sin una ipv6 especifica asignada
__________________________________________________________________________
____________________________________________________________________________________
c. Emita el comando ipconfig en la PC-B para examinar la configuración de IPv6.
¿Cuál es la dirección IPv6 asignada a la PC-B?
____ Connection-specific DNS Suffix..:

Link-local IPv6 Address.........: FE80::2D0:58FF:FE90:691E

IPv6 Address....................: ::
_______________________________________________________________________________
¿Cuál es el gateway predeterminado asignado a la PC-B? _____ 192.168.0.1 _______
En la PC-B, haga ping a la dirección link-local del gateway predeterminado del R1. ¿Tuvo éxito? _Si
___
En la PC-B, haga ping a la dirección IPv6 de unidifusión del R1 2001:db8:acad:a::1. ¿Tuvo éxito? _No__

© 2014 Cisco y/o sus filiales. Todos los derechos reservados. Este documento es información pública de Cisco. Página 6 de 6
