CONFIGURACION BASICA OSPF

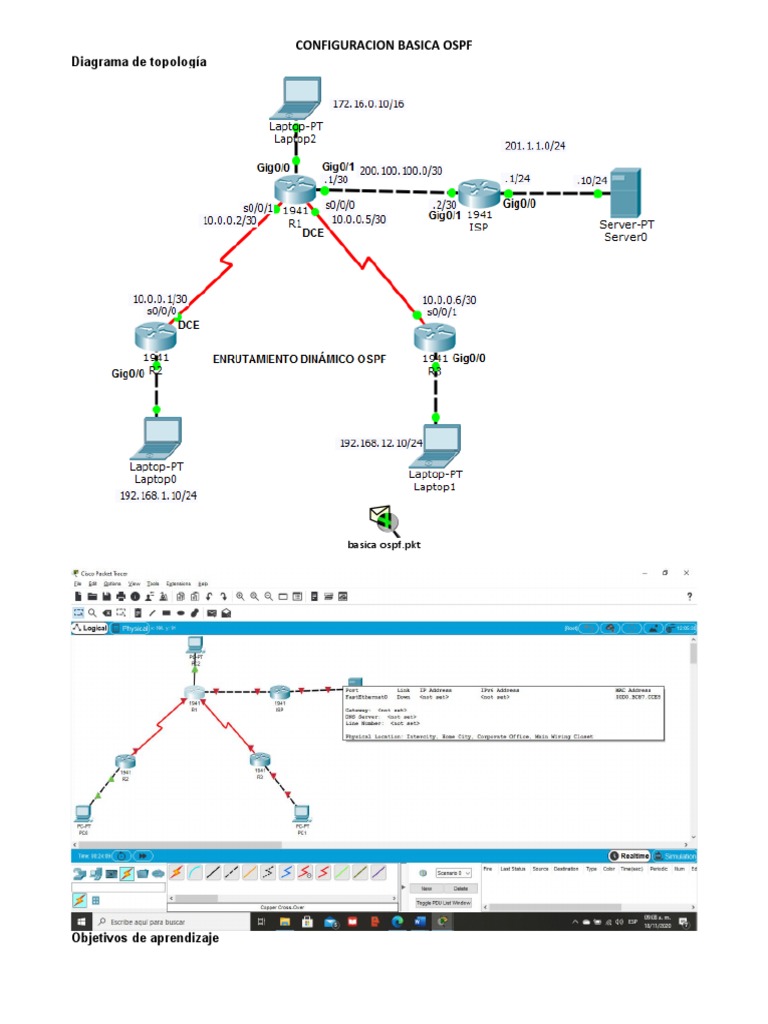

Diagrama de topología
basica [Link]
Objetivos de aprendizaje
Conectar una red de acuerdo con el Diagrama de topología.
Realizar tareas de configuración básicas en un router.
Configuración de enrutamiento dinámico OSPF
INTRODUCCION A OSPF
El protocolo Open Shortest Path First (OSPF)es un protocolo en enrutamiento abierto — no propietario — del
tipo Link State. Este fue desarrollado por la organización IETF como un Interior Gateway Protocol (IGP) con el
objetivo de reemplazar al protocolo RIP.
El término Open en el nombre del protocolo hace referencia a que es un protocolo abierto al público y no
propietario de ninguna compañía. De entre los protocolos abiertos existen varios como RIPv1, RIPv2 u OSPF
entre otros, pero entre RIP y OSPF para redes de tamaño medio-grande es preferible, ya que OSPF permite
una escalabilidad muy remarcable, entre otras características podemos decir que OSPF no tiene el problema de
la limitación de los 15 saltos de RIP, además los tiempos de convergencia de OSPF son muchísimo mejores en
todos los casos y además OSPF para el cálculo de costes y rutas óptimas tiene en cuenta factores tales como
el ancho de banda, lo cual permite elegir un camino supuestamente más lento si el camino que supuestamente
es más rápido tiene menor ancho de banda, lo cual provocaría más lentitud de la transmisión.
OSPF utiliza el algoritmo Dijstra para encontrar la mejor ruta hacia la red destino. Su métrica es el Cost y utiliza
como variable el Bandwidth. OSPF es un protocolo Classless, lo que significa que soporta VLSM y CIDR.
A diferencia de los protocolos de enrutamiento Distance Vector, los protocolos Link State NO requieren el
intercambio de tablas de enrutamiento en intervalos específicos — RIP intercambia tablas cada 30 segundos —
más bien sólo cuando acurren cambios en la topología de la red. También cuentan con la flexibilidad de enviar
las tablas de enrutamiento de manera parcial o total. OSPF es en la actualidad el protocolo IGP más utilizado en
el mundo junto al IS-IS.
Dentro de los protocolos de enrutamiento incluidos en el currículo de Cisco CCNA (RIP, EGRP, OSPF), OSPF
es el más complejo en cuanto su configuración se refiere. Esta complejidad proviene de la naturaleza intrínseca
del protocolo, ya que OSPF está diseñado para trabajar en redes grandes y complejas.
OSPF tiene las siguientes características.
Velocidad de convergencia: En redes grandes, la convergencia utilizando RIP puede alargarse varios
minutos, hasta que la tabla completa de routing de los routers de la red se completa y se estabiliza. En
OSPF el tiempo de convergencia es muchísimo menor ya que sólo se actualizan las rutas que han sido
modificadas y estás son distribuidas por la red de forma rápida.
Soporte de VLSM: RIPv1 es un protocolo de los denominados clasful, y como tal no soporta VLMS, sin
embargo tenemos que recordad que RIPv2 sí soporta VLMS.
Tamaño de la red: En un entorno RIP una red con más de 15 saltos no es viable, ya que más de 15 saltos
se considera inalcanzable. Sin embargo en un entorno de routing basado en OSPF no tenemos este tipo de
limitación, ya que teóricamente no tenemos esta limitación de tamaño, aunque si seguimos las
especificaciones de los fabricantes de routers Cisco o Lucent Technologies nos recomiendan redes en las
cuales no haya más de 400 routers por área, obviamente pueden existir más áreas, pero la única limitación
física, que no de protocolo sería la de los 400 routers por área. Esta característica hace de OSPF ideal para
redes medianas y grandes.
Utilización de ancho de banda: Si utilizamos RIP estamos realizando broadcast a la red de la tabla de
routing completa cada 30 segundos. Esta característica puede ser especialmente problemática sobre lentos
enlaces WAN. Sin embargo OSPF utiliza multicast y sólo envía actualizaciones cuando se produce un
cambio en la red.
Selección de camino: RIP selecciona el camino óptimo contando saltos, o distancia a otros routers. Dentro
de la elección de ruta óptima no entran en consideración factores como el ancho de banda restante o los
retardos en la red. Sin embargo OSPF utiliza una métrica basada en ancho de banda y retardos.
Agrupación de miembros: RIP utiliza una topología plana en la cual todos los routers forman parte de la
misma red. Esta característica provoca que la comunicación entre routers tenga que navegar por la
totalidad de la red, de esta forma cada cambio en un router individual afectaría al resto de los equipos de la
red. Sin embargo con OSPF se introduce el concepto de ``áreas'', lo que permite la segmentación de la red
en segmentos más pequeños. Al dividir la red en áreas se tiene que introducir el concepto de comunicación
entre áreas, pero gracias a la división de la red los cambios producidos en un router de un área no afectan a
la totalidad de la red, sino que sólo afecta a los routers de un área
El protocolo OSPF, diferencia de RIP y EIGRP, incluye un elemento diferente en su configuración y es el
concepto de Área. Un área es una red o un conjunto de redes inmediatas. También podríamos decir que un
área es una subred en la red WAN. El concepto de área sólo se aplica a routers.
A continuación vamos a describir brevemente los diferentes tipos de áreas que existen en OSPF:
Área Backbone: También llamada Área Cero. Esta es el área principal en una red OSPF. Todas las áreas
deben de tener una conexión física o lógica con el Área Cero. La conexión entre un Área y el Área Cero se
realiza a través del Area Border Router (ABR).
Área Stub: Un Área Stub es aquella que NO recibe rutas externas. Una ruta externa es aquella que fue
inyectada en OSPF por otro protocolo en enrutamiento (RIP, EIGRP, IS-IS).
Area Not-so-Stubby: Este tipo de áreas también llamadas NSSA, es un tipo de área que puede importar
rutas externas desde sistemas autónomos.
Dependiendo del tipo de área y la topología de la red, así será la configuración del protocolo OSPF en cada uno
de los routers de nuestra red. Para simplificar el ejemplo de configuración de OSPF, vamos a explicar la
configuración de OSPF en un área simple. Un área simple significa que todos los routers OSPF estarán
lógicamente en la misma área, el área Backbone o área cero.
OSPF es protocolo Classless, lo que significa que soporta VLSM y CIDR.
Tarea 1: Conexión y configuración básica del router
Realizar los siguientes pasos:
Paso 1: Conecte una red que sea igual a la del Diagrama de topología.
Paso 2: Realizar la configuración básica del router
En los routers, ingrese al modo de configuración global y configure los comandos básicos de
configuración global, que incluyen:
hostname
enable secret
Paso 3: En cada uno de los routers, configure las contraseñas de consola y de la línea de
terminal virtual.
Paso 4: Agregue el comando logging synchronous a las líneas de consola y de terminal virtual.
Se puede utilizar el comando de configuración de línea logging synchronous para sincronizar los
mensajes no solicitados y el resultado de la depuración con el resultado e indicadores del software
IOS de Cisco solicitado para una línea de puerto de consola, una línea de puerto auxiliar o una línea
de terminal virtual específicas. En otras palabras, el comando logging synchronous evita que los
mensajes IOS enviados a las líneas de consola o Telnet interrumpan la entrada por teclado.
Router(config-line)#logging synchronous
Tarea 2: configuración de loopback
La siguiente tabla es para configurar la interfaz de loopback es los router 1 y 2
route
g0/0 S0/0/0 s0/0/1 Loopback
r
0:[Link]
R2 [Link]/24 [Link]/30 X 1:[Link]
2:[Link]
R1 [Link]/16 [Link]/30 [Link]/30 X
0:[Link]
R3 [Link]/24 X [Link]/30 1:[Link]
2:[Link]
El interfaz loopback: es un interfaz virtual que no existe físicamente en el equipo, pero que realiza todas las
funciones de un interfaz normal. Se pueden crear tantos interfaces loopback como se quiera.
Loopback es una interfaz creada en software, creada para pruebas. Las interfaces responden al ping sin estar
físicamente con cables.
No es necesario ingresar no shutdown
(desactivar la búsqueda DNS)
***ingresar la configuración de las interfaces loopback que se encuentran en la tabla de arriba, en los
dos router****
Tarea 3: configuración de enrutamiento dinámico OSPF
A continuación, está el procedimiento para la configuración de OSPF área simple en un Cisco Router.
Activar el protocolo OSPF en el Cisco Router. El “20” significa “Process ID”. Por favor NO confundir con Sistema
Autónomo (AS). Esta variable NO tiene que ser idéntica en todos los routers de la red. Esta variable
simplemente identifica el proceso en ejecución dentro del Cisco IOS.
Indicar la red, su wildcard y el área al que queremos que pertenezca:
La siguiente línea de comando ordena a R1 que sea el origen de la información de la ruta predeterminada y que
propague la ruta estática predeterminada en las actualizaciones:
El comando Network activa el protocolo OSPF en todas las interfaces del router que su dirección IP esté dentro
del rango de la red [Link]. La parte de “[Link]” NO es una máscara de red, sino más bien un
Wildcard. Un Wilcard es lo contrario de una máscara de red. Los bits que están en cero son los bits de la
dirección de red que se van a tomar en cuanta. Los bits puestos en uno (255) NO se toman en cuenta. El
argumento “área 3” indica el área a la que van pertenecer las interfaces del router.
Como puedes ver, OSPF NO es tan complicado de configurar —siempre y cuando NO entremos en el terreno
de múltiples áreas. Este protocolo de enrutamiento es ampliamente utilizado por su escalabilidad.
Tarea 4: verificar y explicar los archivos de configuración
En el router R1 usar el comando show running_config y comparar con la siguiente configuración, debe
estar igual:
*** Explicar cada una de las siguientes líneas de comando ***
En el router R2 usar el comando show running_config y comparar con la siguiente configuración, debe
estar igual:
*** Explicar cada una de las siguientes líneas de comando ***
En el router R3 usar el comando show running_config y comparar con la siguiente configuración, debe
estar igual:
*** Explicar cada una de las siguientes líneas de comando ***
En el router ISP usar el comando show running_config y comparar con la siguiente configuración, debe
estar igual:
