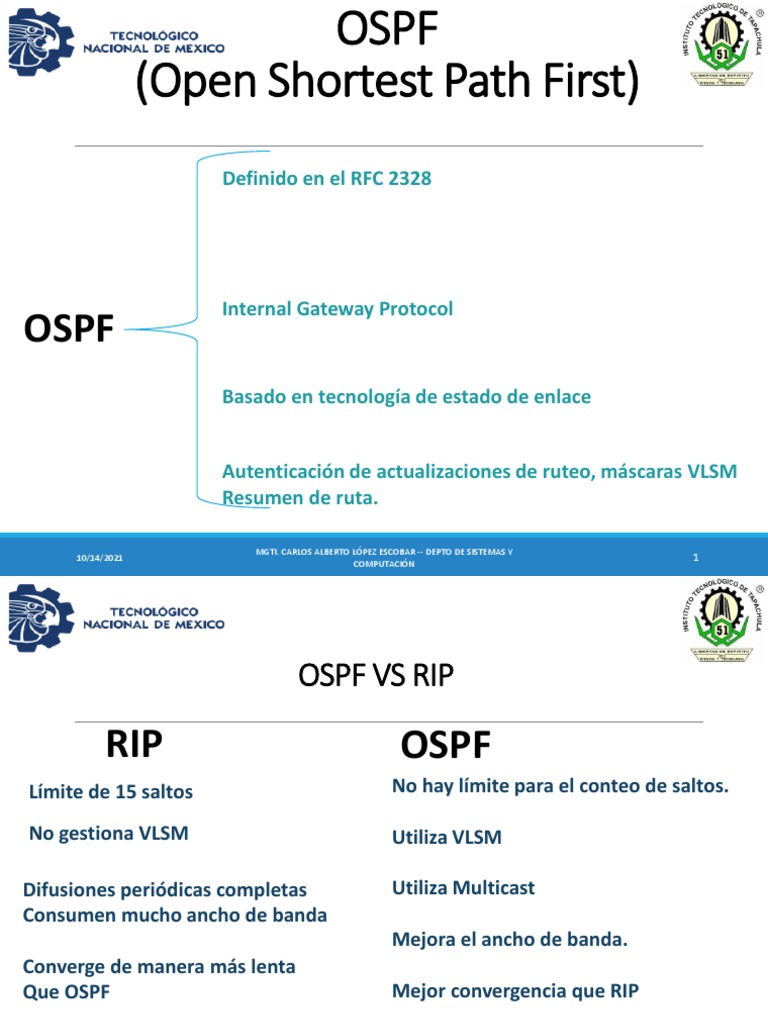

OSPF

(Open Shortest Path First)

Definido en el RFC 2328

Internal Gateway Protocol

OSPF
Basado en tecnología de estado de enlace

Autenticación de actualizaciones de ruteo, máscaras VLSM

Resumen de ruta.

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
1
 OSPF VS RIP

RIP OSPF
Límite de 15 saltos No hay límite para el conteo de saltos.

No gestiona VLSM Utiliza VLSM

Difusiones periódicas completas Utiliza Multicast

Consumen mucho ancho de banda
Mejora el ancho de banda.
Converge de manera más lenta
Que OSPF Mejor convergencia que RIP

No incluye concepto de retrasos de red ni OSPF permite una definición lógica

Costos de link, las decisiones son en base a
Saltos.
MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y
10/14/2021
COMPUTACIÓN
2
 OSPF

Permite un mejor balanceo de carga.

Permite la autenticación de ruteo a través de distintos métodos de

autenticación de contraseñas.

Nota: En algunos casos se tendrá que actualizar los routers que

ejecutan RIP para administrar la tarea del protocolo OSPF

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
3
 Estados links

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
4
 OSPF

1. En la inicialización y debido a cualquier cambio en la información de

ruteo, éste genera un anuncio de estado de link. Este anuncio
representa la colección de todos los estados de link en ese router.

2. Todos los routers intercambian estados link mediante inundación.

Cada router que recibe una actualización de estado de link debe
almacenar una copia en su base de datos de estados link y a
continuación propagar la actualización a otros routers.

1. Una vez que las bases de datos de cada router está completa, el
router calcula un árbol de trayectoria más corta a todos los destinos.
El router utiliza el algoritmo Dijkstra para calcular el árbol de
trayectoria más corta. Los destinos, el costo asociado y el salto
siguiente para alcanzar dichos destinos forman la tabla de IP
ROUTING
MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y
10/14/2021
COMPUTACIÓN
5
 OSPF
4. En caso que no ocurran cambios en la red OSPF, tales como
el costo de un link, o el agregado o eliminiación de una red,
OSPF debe permanecer sin cambios. Cualquier cambio se
comunica a través de los paquetes de estado link, y el
algoritmo Dijkstra se recalcula para encontrar la trayectoria
más corta.

El algoritmo coloca en cada router en la raíz de un árbol y

calcula la trayectoria más corta a cada destino basándose en
el costo acumulativo necesario para alcanzar ese destino.
Cada router dispone de su propia vista de la topología, a
pesar de que todos los routers crearán un árbol de
trayectoria más corta usando la misma base de datos de
estados link.
MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y
10/14/2021
COMPUTACIÓN
6
 COSTO OSPF
El costo (llamado métrica) de una interfaz en OSPF es una
indicación de sobrecarga requerida para enviar paquetes a
través de una interfaz específica.

El costo de una interfaz es inversamente proporcional al

ancho de banda de dicha interfaz.

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
7
 COSTO OSPF
Costo = 10000 0000 / ancho de banda en bps

Ej línea Ethernet de 10 MB costará:

108 / 107 = 10
Ej línea T1 de 10 MB costará:
108 / 1544000 = 64
El costo de una interfaz se calcula sobre la base del ancho de
banda.

ip ospf costo (valor)

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y
10/14/2021
COMPUTACIÓN
8
 Valores del costo de los distintos tipos de
enlaces en routers Cisco

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
9
 ÁRBOL de trayecto más cort

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
10
 Routers de área y de borde

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
11
 Paquetes de estdo de link

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
12
 Activación de OSPF en el router
El comando router ospf
Para permitir OSPF en un router, utilice el siguiente comando:
◦R1(config)#router ospf (id del proceso)
◦ID del proceso:
 Un número significativo en el ámbito local entre 1 y 65535
◦ - Esto significa que no se necesita coincidencia con otros
routers OSPF
 Comando Network de OSPF
◦- Se deben especificar: La dirección de red
◦ La máscara wildcard: El inverso de la
máscara de subred
◦ La ID del área: La ID del área se refiere
al área OSPF. El área OSPF es un grupo
de routers que comparten información
sobre el estado de enlace
◦- Por ejemplo: Router(config-router)#network (dirección de red o IP Address)
(máscara wildcard) área (ID del área)
0 - 4294967295

0.0.255.255
Tienen una coincidencia con los dos primeros bytes del número de red
 Activación OSPF en el Router
RTA# interface Eth0
ip address 192.213.11.1 255.255.255.0

Interface eth1
ip address 192.213.12.2 255.255.255.0

Interface eth2
ip address 192.213.1.1 255.255.255.0

Router ospf 100

Network 192.213.0.0 0.0.255.255 área 0.0.0.0
Network 128.213.1.1 0.0.0.0 área 23

MGTI. CARLOS ALBERTO LÓPEZ ESCOBAR -- DEPTO DE SISTEMAS Y

10/14/2021
COMPUTACIÓN
15
 Configuración básica de OSPF
ID del router OSPF
Comandos utilizados para verificar la ID del router actual:
– Show IP protocols
– Show ip ospf
– Show ip ospf interface
 Configuración básica de OSPF
ID del router OSPF
Direcciones de loopback e ID del router
◦- La dirección de loopback más alta se utilizará como ID del router si no se
emplea el comando router-id.
◦- Ventaja de la utilización de la dirección de loopback:
◦ La interfaz loopback no puede fallar  estabilidad de OSPF
El comando router-id de OSPF
– Incorporado en IOS 12.0.
– Sintaxis del comando:
 Router(config)#router id-proceso ospf
 Router(config-router)#router-id dirección ip

Modificación de la ID del router

– Use el comando Router#clear ip proceso ospf
 Configuración básica de OSPF
Verificación de OSPF
Utilice el comando show ip ospf para verificar y resolver problemas de la
red OSPF
◦El comando mostrará lo siguiente:
 Adyacencia de vecinos
◦ - La falta de adyacencia se indica cuando:
 La ID del router vecino no se muestra
 No se muestra un estado full (completo)
◦ - Consecuencias de la falta de adyacencia:
 No se intercambia información del estado de enlace
 Árboles SPF y tablas de enrutamiento inexactos
Configuración básica de OSPF
Verificación de OSPF: comandos adicionales

Comando Descripción

Muestra la ID del proceso OSPF,

la ID del router, el router de red
Show ip protocols
que se encuentra notificando y la
distancia administrativa.
Muestra la ID del proceso OSPF,
la ID del router, información del
Show ip ospf
área OSPF y la última vez que
se calculó el algoritmo SPF.
Muestra el intervalo de saludo y
Show ip ospf interface
el intervalo muerto.
 Configuración básica de OSPF
Análisis de la tabla de enrutamiento
Utilice el comando show ip route para mostrar la tabla de enrutamiento
◦- Una “O” al comienzo de una ruta indica que el router es de origen OSPF
◦- Observe que OSPF no se resume automáticamente en los límites de red
principales
 Estructura básica y área 0
OSPF tiene limitaciones especiales cuando se trata de áreas multiples.
Si se configura más de un área, una de ellas tiene que ser el área 0, A esto
se llama estructura básica. Al diseñar redes, se sugiere comenzar con el
área cero (0) y luego expandirse a otras áreas.
Áreas no conectadas físicamente al área 0

RTA#
Router ospf 10
area 2 virtual-link 2.2.2.2

RTB#
Router ospf 10
area 2 virtual-link 1.1.1.1
 Métrica de OSPF
Generalmente, la velocidad real de un enlace es diferente al ancho de
banda por defecto
– Esto hace necesario que el valor del ancho de banda refleje la velocidad real
del enlace
 Motivo: para que la tabla de enrutamiento contenga la información del mejor ruta

El comando show interface mostrará el ancho

de banda de la interfaz
◦- La mayoría de los enlaces
seriales, por defecto, utilizan
el valor 1.544 Mbps
 Configuración básica de OSPF
Modificación del costo de un enlace
Ambos lados de un enlace serial deben configurarse con
el mismo ancho de banda
◦ – Comandos utilizados para modificar el valor del ancho de banda:
 Comando bandwidth
◦– Ejemplo: Router(config-if)#bandwidthancho de
banda en kbp
 El comando ip ospf cost permite especificar directamente
el costo de interfaz
◦- Ejemplo: R1(config)#interface serial 0/0/0.
◦ R1(config-if)#ip ospf cost 1.562
 Configuración básica de OSPF
Modificación del costo del enlace
Diferencia entre el comando bandwith y el comando
ip ospf cost:
– El comando ip ospf cost
 Establece el costo en un valor específico
– El comando bandwidth
 Calcula el costo
del enlace
 Resumen
Características de OSPF
– Métrica = costo
 Menor costo = mejor ruta

Configuración
– Para permitir OSPF en un router, se utiliza el siguiente comando:
 R1(config)#router ospf id del proceso
– Utilice el comando network para definir qué interfaces participarán en un
proceso OSPF determinado
 Router(config-router)#network dirección de red máscara wildcard área
ID del área
 Resumen
Verificación de la configuración de OSPF
– Utilice los siguientes comandos:
 show ip protocol
 show ip route
 show ip ospf interface
 show ip ospf neighbor
 Diagrama Básico
