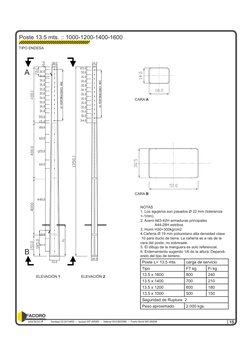

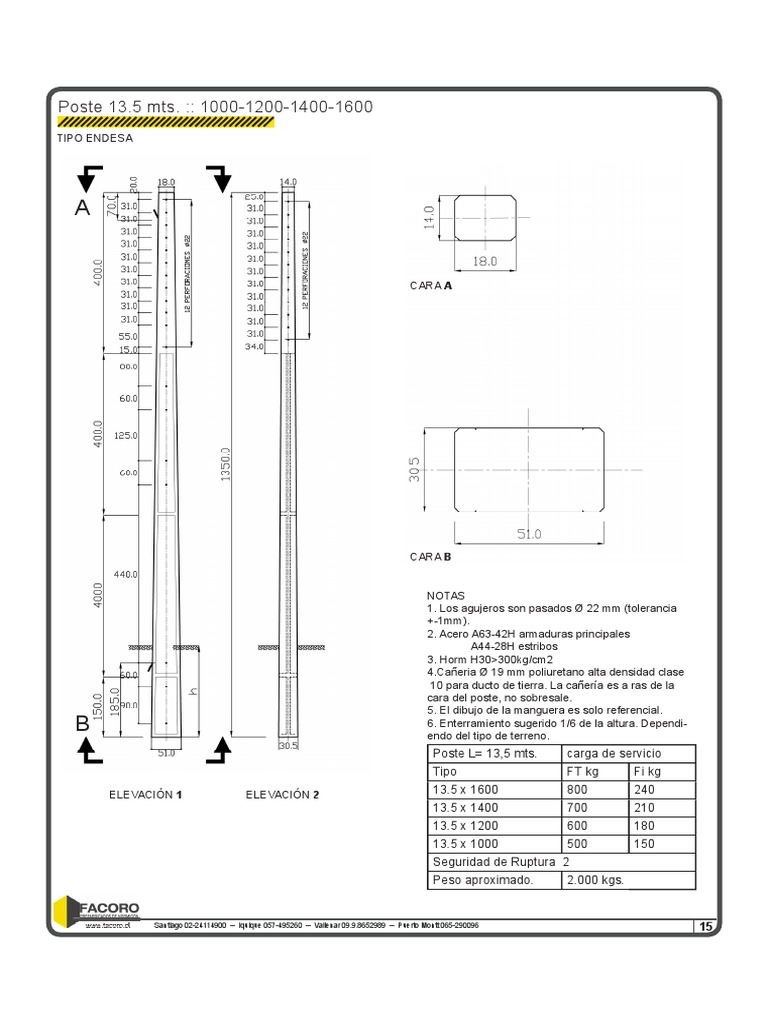

Poste 13.5 mts.

:: 1000-1200-1400-1600
TIPO ENDESA

CARA A

CARA B

NOTAS
1. Los agujeros son pasados Ø 22 mm (tolerancia
+-1mm).
2. Acero A63-42H armaduras principales
A44-28H estribos
3. Horm H30>300kg/cm2
4.Cañeria Ø 19 mm poliuretano alta densidad clase
10 para ducto de tierra. La cañería es a ras de la
cara del poste, no sobresale.
5. El dibujo de la manguera es solo referencial.
B 6. Enterramiento sugerido 1/6 de la altura. Dependi-
endo del tipo de terreno.
Poste L= 13,5 mts. carga de servicio
Tipo FT kg Fi kg
ELEVACIÓN 1 ELEVACIÓN 2 13.5 x 1600 800 240
13.5 x 1400 700 210
13.5 x 1200 600 180
13.5 x 1000 500 150
Seguridad de Ruptura 2
Peso aproximado. 2.000 kgs.

www.facoro.cl Santiago 02-24114900 -- Iquique 057-495260 -- Vallenar 09.9.8652989 -- Puerto Montt 065-290096 15
