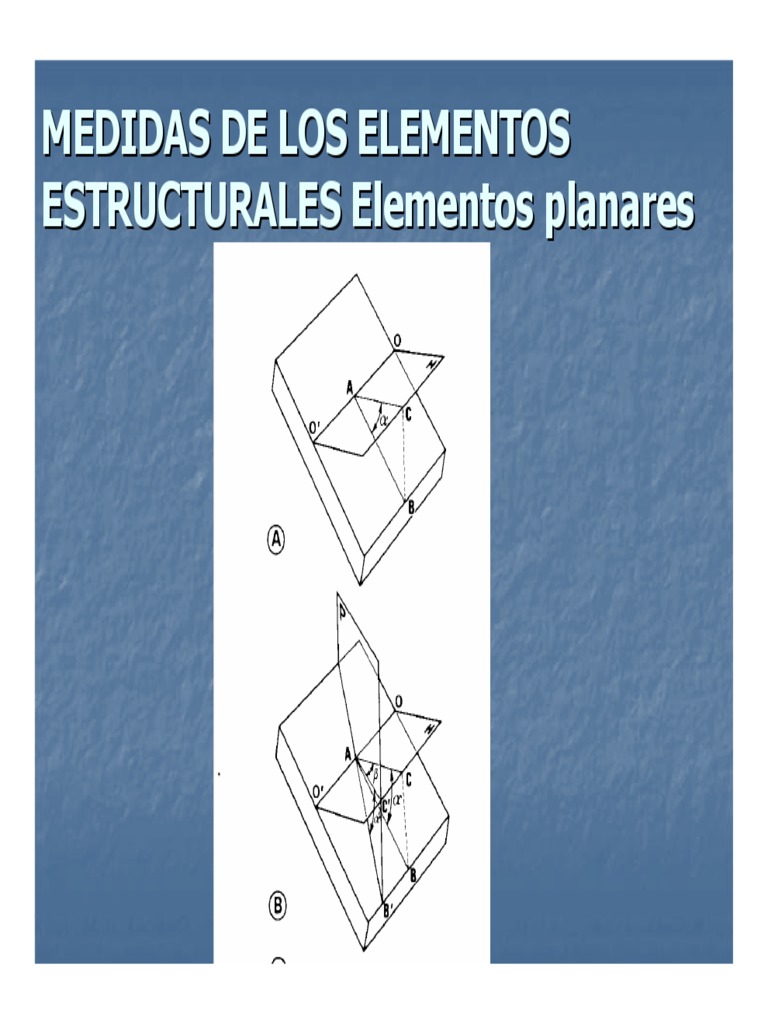

MEDIDAS DE LOS ELEMENTOS

ESTRUCTURALES Elementos planares

Elementos lineares

Miranda-
Miranda-Avilés R. y Puy-
Puy-Alquiza
M.J. (2005)

Rumbo: Es el ángulo que se forma entre una línea horizontal contenida en un plano o línea
estructural y una dirección de coordenadas especificas por lo general el Norte o el Sur. Es
medido en grados Este u Oeste con respecto al Norte o al Sur (Ej. N30°W ; S78°E)

Azimut: Es medido en grados en el sentido de las manecillas del reloj en relación al Norte.

Inclinación, Echado (en la práctica): Es el ángulo medido entre una línea inclinada y la
horizontal.
ó

Echado: Es el ángulo de la línea de mas grande pendiente y el plano horizontal.
Perpendicular al rumbo.

Miranda-
Miranda-Avilés R. y Puy-
Puy-Alquiza
M.J. (2005)

Medir elementos
estructurales

Existen diferentes tipos de

Brújulas, la mas popular en
Norteamérica, es la Brunton; la
denominada Freiberger o
“Estructural” o Brújala
Geológica de estrato o “Cocla” y
una mas sencilla llamada Silva.

Cada uno de estos instrumentos

tienen ajuste de la declinación
magnética: Es el ángulo entre
el Norte verdadero y el
magnético para localidades
específicas

Miranda-
Miranda-Avilés R. y Puy-
Puy-Alquiza
M.J. (2005)
Miranda-
Miranda-Avilés R. y Puy-
Puy-Alquiza
M.J. (2005)

Azimut: Es medido en grados en el sentido de
las manecillas del reloj en relación al Norte.

Rumbo: Es medido en grados Este u Oeste con

respecto al Norte o al Sur (Ej. N30°W ; S78°E)

Inclinación, Echado (en la práctica): Es el

ángulo medido entre una línea inclinada y la
horizontal.
Miranda-
Miranda-Avilés R. y Puy-
Puy-Alquiza
M.J. (2005)

Notación de elementos estructurales:

*Elementos lineares

Su notación generalmente es azimutal y el buzamiento o inclinación se da en
grados con letras del cuadrante hacia donde buzan. (N 230°, 45°SW)

N 0-360, 0-90 NE, NW, SE, SW

*Elementos planares

Rumbo:

Su notación es muy variable pero la mas utilizada es la de cuadrantes con
relación al Norte ( N72°E, N30°W). Otra forma utilizada es cuando se obtiene
de brújulas calibradas en Azimut y se da de 0° a 360°.

Echado:

La notación mas común es donde se indica la inclinación en grados, seguida de
las letras del cuadrante hacia donde se inclina (ej. SE, NW, NE, SE, N, S, E, W).

También existe otra notación, que es midiendo el azimut del echado, el cual
generalmente se calcula sumando 90° al rumbo de la estructura planar.

Miranda-
Miranda-Avilés R. y Puy-
Puy-Alquiza
M.J. (2005)

Echado aparente: Inclinación de un
plano en una dirección no perpendicular a
la dirección del plano

Miranda-
Miranda-Avilés R. y Puy-
Puy-Alquiza
M.J. (2005)
Miranda-
Miranda-Avilés R. y Puy-
Puy-Alquiza
M.J. (2005)

Plunge: Es el ángulo del elemento
estructural considerado (lineal), con el
plano horizontal

Pitch: Angulo entre la dirección del plano
y una lineación o estructura lineal
contenida en el plano.
