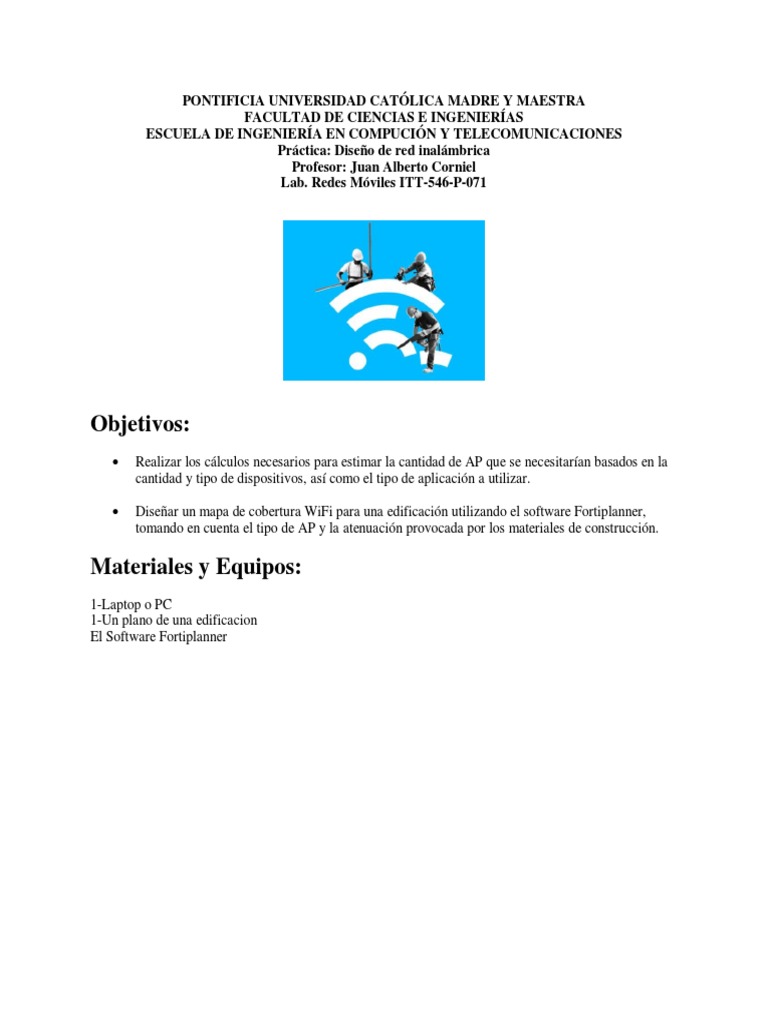

PONTIFICIA UNIVERSIDAD CATÓLICA MADRE Y MAESTRA

FACULTAD DE CIENCIAS E INGENIERÍAS


ESCUELA DE INGENIERÍA EN COMPUCIÓN Y TELECOMUNICACIONES
Práctica: Diseño de red inalámbrica
Profesor: Juan Alberto Corniel
Lab. Redes Móviles ITT-546-P-071

Objetivos:
 Realizar los cálculos necesarios para estimar la cantidad de AP que se necesitarían basados en la
cantidad y tipo de dispositivos, así como el tipo de aplicación a utilizar.

 Diseñar un mapa de cobertura WiFi para una edificación utilizando el software Fortiplanner,
tomando en cuenta el tipo de AP y la atenuación provocada por los materiales de construcción.

Materiales y Equipos:
1-Laptop o PC
1-Un plano de una edificacion
El Software Fortiplanner
Procedimiento:

1. En base al plano que le fueron asignados realice una estimación de la cantidad y tipo de
usuarios
a. Las aplicaciones utilizadas por los profesores consumen en promedio unos
5Mbps, las aplicaciones de los estudiantes unos 3Mbps y los administrativos unos
2Mbps
b. Los profesores utilizan laptops con 3x3 500Mbps antenas
c. Los estudiantes y administrativos utilizan tablets 2x2 300Mbps y celulares 1x1
65Mbps
2. En base a los datos anteriores realice una estimación de la cantidad y tipos de Access
Points necesarios para su diseño.
3. Instale el software Fortiplanner.
4. Cargue los planos de la edificación que les fue asignada.
5. Configure la escala con un estimado sacado de google maps.
6. Inserte los diferentes tipos de paredes puertas y ventanas según el plano en el tap Floor
Plan.
7. Agregue una zona de cobertura en el tap de Wifi Planner.
8. Elija el tipo de aplicaciones y de Access point que sean más adecuados para su diseño.
9. Haga clic en Place Access Points, luego mueva y/o agregue los APs que considere
necesarios.
10. Haga clic derecho en cada AP para editar: el nombre, los canales y la orientación.
11. En el tap Reports haga clic en Project Deployment Plan, remueva el chec de cameras y
seleccione todos los de WIFI Relation Reports. (no Live Services Realtime Heatmap)
haga clic en generate
12. Basados en el Access Point Inventory incluido en el reporte realice un presupuesto
agregando los switches necesarios para alimentar los Access Point.
Recursos:
Descarga de software
[Link]
Video sobre el uso de fortiplanner (ver a partir de [Link])
[Link]
Videos sobre diseño de redes wifi de alta densidad
[Link]
[Link]
[Link]

Guias de Diseño
[Link]
sign/Best_Practice_Design_-_MR_Wireless/High_Density_Wi-Fi_Deployments

[Link]
f

[Link]
[Link]
