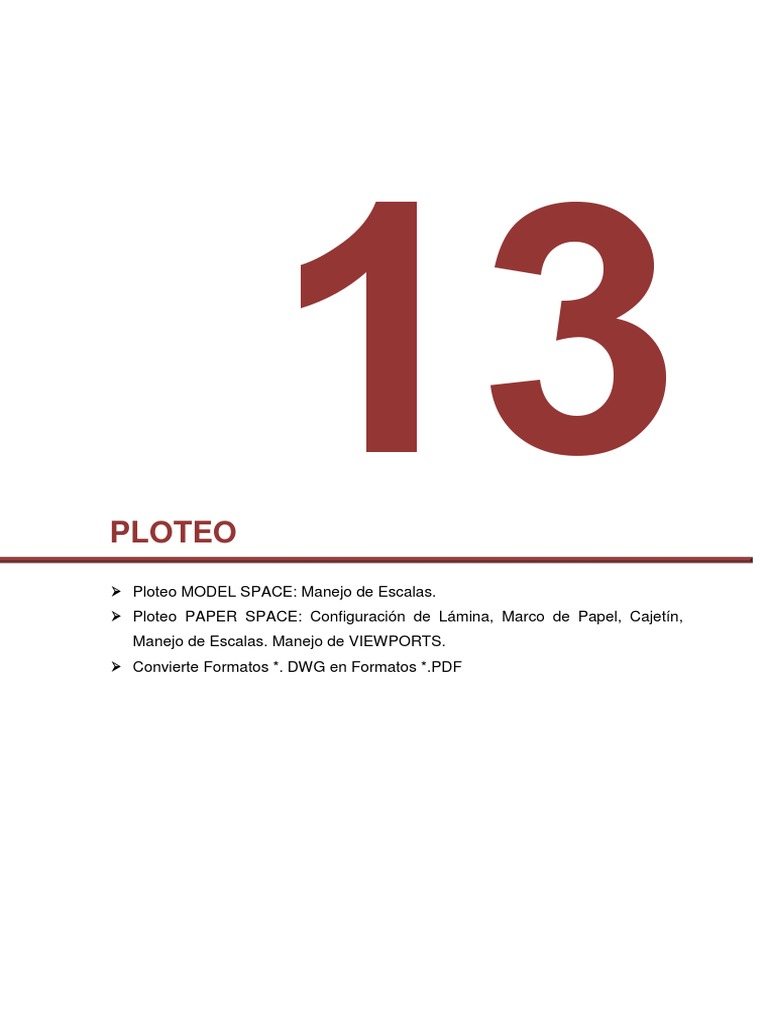

PLOTEO
13
Ploteo MODEL SPACE: Manejo de Escalas.
Ploteo PAPER SPACE: Configuración de Lámina, Marco de Papel, Cajetín,
Manejo de Escalas. Manejo de VIEWPORTS.
Convierte Formatos *. DWG en Formatos *.PDF
GUÍA DIDÁCTICA
Descripción
La culminación de cualquier trabajo en AutoCAD se refleja siempre en el dibujo impreso; es
por eso que en la presente sesión aprenderemos a imprimir o plotear desde dos espacios de
trabajo, llamados "MODEL SPACE" y "PAPER SPACE", en donde se prepararan los planos a
imprimir; además, para cada impresión se pueden configurar la lámina, el marco de papel, el
cajetín, las escalas; también podemos indicar que los objetos se tracen con determinado color y
grosor de línea, en función de su color o de la capa en que se encuentren.
Finalmente, la impresión de planos es el producto físico de lo trabajado en AutoCAD, pero si
se desea mantener un producto virtual, el cual sea visualizado en cualquier computadora; el
archivo se puede convertir a formato PDF, lo cual también será explicado en la siguiente sesión.
Capacidad
El participante al final de esta sesión será capaz de genera formatos de impresión en espacio
Modelo (MODEL SPACE) y espacio Papel (PAPER SPACE); los edita adaptándolos a
cualquier escala y los convierte al formato PDF.
Actividad
Configurar el formato de impresión de planos en MODEL SPACE y PAPER SPACE,
adaptándolos a cualquier escala y además lo convierte en formato PDF.
Evaluación
En esta sesión Ud. será evaluado en:
Configuración del formato de impresión de planos en MODEL SPACE, PAPER SPACE y
además la conversión a formato PDF.
Ploteo MODEL SPACE: Manejo de Escalas.
El área de trabajo "MODEL SPACE” es el área gráfica de color negro que
normalmente se despliega al cargar el programa y donde creamos nuestro diseño en
escala 1:1. Esta área es única, ya que solo puede haber un MODEL por proyecto de
AutoCAD.
Para imprimir en esta área de trabajo, no olvidar las medidas del papel en el que
se va a imprimir, ya que se dibuja el marco de la hoja con su respectivo membrete en
esta área para delimitar bien el área útil de impresión que es en donde colocaremos los
detalles, planos o plantas que estamos dibujando.
El siguiente cuadro de medidas de papel con sus respectivas medidas en
milímetros y sus márgenes según el tamaño del papel, servirá para plotear los planos en
el MODEL SPACE.
Con ayuda del cuadro, imprimiremos el plano de la sesión anterior, abrir el
archivo a imprimir y dibujar un rectángulo con las medidas de una hoja A4.
Ahora activar el comando RECTANGLE y debido a que el plano esta
dibujado en metros hacer el cambio de milímetros a metros. Entonces la
medida del rectángulo es 0.21 x 0.297.
3
Luego de dibujar el rectángulo, que representa el tamaño del papel, ahora
generar el comando OFFSET para dibujar el borde
Indicar la medida de desfase que es 0.01
La orientación de la hoja dependerá de la orientación del plano dibujado y
distribuir adecuadamente el área útil de impresión.
Como se puede visualizar el rectángulo dibujado es pequeño para el
tamaño del plano; es por ello que necesitas escalar el rectángulo a la escala de
4
impresión, el cual es 1:50. Entonces activar el comando SCALE y el factor de
escala será 50.
Y con el comando MOVE centrar el rectángulo en función al plano.
Luego, agregar un membrete en la parte inferior derecha del marco, con
datos de fecha, escala de impresión, nombre del proyectista, el número de
planta, etc. El tamaño del texto es 0.09 y 0.18
Recordar que el membrete es personalizado, por l que la información que
se desee agregar dependerá de cada persona para sus futuros planos.
5
Después de distribuir el plano dentro del tamaño de la hoja de impresión
activar el comando PLOT, presionando “CONTROL + P” o indicar el comando
en el icono de la parte superior izquierda, seleccionar PRINT y luego PLOT.
Y se visualiza la siguiente ventana, donde se asigna el nombre de la
impresora, el tamaño del papel, indicar el área de impresión, la escala de
impresión, color de las líneas, etc.
6
6
1. FORMATO DE IMPRESIÓN
2. TIPO DE HOJA
3. ÁREA DE IMPRESIÓN
4. CENTRAR EL DIBUJO
2 5. ESCALA
6. COLOR DE IMPRESIÓN
7. ORIENTACIÓN DEL
DIBUJO
3
4 5
En la ventana indicada anteriormente, modificar las opciones de impresión.
Primero seleccionar la impresora o la modificación del formato indicarlo; por
ejemplo en esta selección se puede convertir un archivo “DWG” a “PDF”
Luego indicar el tamaño de la hoja, por cada tipo de hoja existen 2
medidas, tanto la horizontal como la vertical; para nuestro ejemplo seleccionar
la hoja A4
7
Ahora indicar el área de impresión, seleccionando “WINDOW”, y la
ventana desaparece y regresa al área gráfica.
En el área gráfica; indicar un punto base en un extremo del rectángulo
exterior y el segundo punto en el extremo opuesto; como si estuviera
redibujando el rectángulo
8
Si se equivoca al indicar el área de impresión puede volver a seleccionar
la opción “WINDOW” y vuelve a indicar el primer y segundo punto.
Luego de indicar el área de impresión, seleccionar la opción “CENTER
THE PLOT”, para central el dibujo en la hoja seleccionada.
9
Ahora seleccionar si se desea que la impresión salga a colores (acad) o
sólo líneas negras (monochrome).
Después de seleccionar monochrome; indicar, si es necesario, la
orientación del dibujo en función a la hoja seleccionada.
10
Luego de configurar la ventana seleccionar PREVIEW, y observar la vista
preliminar del plano.
Si el plano se visualiza de la forma deseada de impresión, seleccionar el
icono de impresión que se encuentra en la parte superior izquierda, “PLOT”
La hoja impresa con el plano saldrá de la impresora conectada y
seleccionada anteriormente.
11
Ploteo PAPER SPACE: Configuración de Lámina, Marco de
Papel, Cajetín, Manejo de Escalas. Manejo de VIEWPORTS.
El PAPER SPACE, está pensada para diseñar ahí la apariencia final de la
impresión. Está ubicado junto al espacio modelo y está denominado como
“LAYOUT1, LAYOUT2” y dependiendo de la cantidad de LAYOUT aumentará
la numeración.
También se activa la selección del área de trabajo, desplazando el cursor
por el nombre del archivo, en la pestaña de la parte superior y se puede
seleccionar el LAYOUT.
Al seleccionar el LAYOUT se visualiza una hoja en blanco con líneas
discontinuas formando un rectángulo y otro con líneas continuas donde se
observa el plano dibujado en el espacio modelo
12
Haciendo anti CLIC o CLIC derecho sobre la pestaña de LAYOUT, se
desplaza una ventana de menú contextual, que ofrece opciones para agregar
una presentación o LAYOUT, eliminar presentaciones, así como cambiarles de
nombre, moverlas de lugar, seleccionarlas o bien para importar presentaciones
desde alguna plantilla.
Por otra parte, se puede configurar su apariencia en el cuadro de diálogo
Opciones, en la pestaña llamada LAYOUT. Tener en cuenta que este cuadro
de diálogos, sólo aparece cuando están trabajando en el SPACE PAPER. O
LAYOUT.
13
Recuerde que no hay límites para crear las presentaciones y modificar el
nombre; además se pueden crear presentaciones haciendo CLIC derecho
NEW LAYOUT y aparecerá una nueva presentación.
También en el cuadro de dialogo seleccionar NEW LAYOUT.
Luego escribir el nombre de la presentación o presionar ENTER y se
creará un nuevo LAYOUT
14
Las hojas que se visualizan en las presentaciones, no especifican medidas
y su orientación puede no ser la adecuada para el plano a imprimir; es por ello
que es necesario configurar la lámina.
Al activar el comando PAGE SET UP MANAGER, aparece la siguiente
ventana y seleccionar “MODIFY”, para modificar la configuración.
Aparece la siguiente ventana, muy similar a la que aparece cuando activan
el comando PLOT; y en ella se configurará lo siguiente:
15
5
1 2
1. FORMATO DE IMPRESIÓN
2. PROPIEDADES DE HOJA
3. TAMAÑO DE LA HOJA
4. ESCALA
3 5. COLOR DE IMPRESIÓN
6. ORIENTACIÓN DEL
DIBUJO
Primero seleccionar la impresora o la modificación del formato indicarlo;
por ejemplo en esta selección se puede convertir un archivo “DWG” a “PDF”
Luego indicar el tamaño de la hoja, por cada tipo de hoja existen 2
medidas, tanto la horizontal como la vertical; para nuestro ejemplo seleccionar
la hoja A4 de (210.00 x 297.00 mm)
16
Las líneas discontinuas que aparecían en la hoja representan el margen
de impresión, ósea que toda línea dibujada fuera del rectángulo no se
imprimirá, es por ello que eliminaremos esa línea discontinua configurando las
propiedades de la hoja, seleccionando la opción “PROPERTIES”
Aparece una nueva ventana de configuración y seleccionar “MODIFY
STANDARD PAPER SIZES” y luego en la parte inferior buscar y seleccionar el
17
tamaño de la hoja asignada ISO A4 (210.00 x 297.00 mm); recuerde que debe
seleccionar la misma hoja asignada anteriormente, y presionar MODIFY
Aparece una nueva ventana donde se indicará el valor de cero para el
margen derecho, izquierdo, superior e inferior.
Luego presionar “SIGUIENTE, SIGUIENTE Y FINALIZAR”, hasta regresar
a la ventana de modificación de hoja y presionar “OK” y “OK” nuevamente,
hasta regresara a la configuración inicial de la lámina.
18
Ahora se puede observar que en la vista previa de la hoja el límite de
impresión está eliminado y agregamos los valores de escala, la hoja no debe
estar escalada; es por ello que indica que 1000 mm equivales a 1 unidad.
Ahora seleccionar si se desea que la impresión salga a colores (acad) o
sólo líneas negras (monochrome).
19
Después de seleccionar monochrome; indicar la orientación del dibujo en
función a la hoja seleccionada, presionar “OK” y luego “CLOSE”
Ahora se observa una hoja A4 de forma vertical sin rectángulos que
delimitan su área de impresión. Si no se visualiza en AutoCAD de esta manera,
repetir los pasos anteriores.
20
Para asignar los bordes y el membrete, regresar al espacio modelo, ya
que tenemos el borde y membrete dibujados y con el comando MOVE, mover
el borde y membrete a un costado del plano.
Luego con el comando SCALE, escalar el borde y membrete con factor de
escala 0.02, para que las medidas del rectángulo de borde sean de 0.21 x
0.297.
Convertir el borde y membrete en un bloque llamado membrete, con el
punto base en la parte inferior izquierda.
21
Activar el comando “CREATE BLOCK” y con la capa cero crear el block
llamado membrete.
Asignar el nombre, seleccionar los rectángulos de borde y el membrete,
indicar el PICK POINT en la parte inferior izquierda del rectángulo exterior y
presionar “OK”
Ahora regresar a LAYOUT1 para insertar el bloque con el comando
INSERT
22
Especificar las coordenadas 0,0 para que se ubique en el borde de la hoja
configurada.
El borde y membrete quedan especificaos en la hoja, ya que no hay
margen de impresión y el bloque corresponde a las medidas de una hoja A4
vertical.
Ahora para visualizar el plano dibujado en el espacio modelo debemos
insertar marcos o ventanas de visualización del espacio modelo.
23
En la parte superior seleccionar la pestaña LAYOUT y se observa el
comando RECTANGULAR, que genera ventanas de visualización del espacio
modelo en tres formas diferentes.
Si se desea generar un rectángulo seleccionar la primera opción
RECTANGULAR y como si estuviera dibujando un rectángulo indicar el primer
y segundo punto.
La segunda opción POLYGONAL permite dibujar la ventana de
visualización con formas irregulares mediante líneas y arcos, al igual que
dibujar un polílinea
Al terminar de dibujar la polilinea presionar ENTER y aparecerá la
visualización del plano dibujado en el espacio modelo.
24
Para la tercera opción, primero dibujar un objeto. Por ejemplo un
pentágono.
Luego seleccionar la tercera opción OBJECT en la pestaña superior
LAYOUT
Seleccionar el objeto, en este caso el pentágono y se puede observar el
plano dibujado en el espacio modelo.
25
El contorno de las figuras puede cambiar y ampliar la ventana de
visualización; además haciendo doble CLIC dentro de la ventana de
visualización se puede acercar o alejar el dibujo y además indicar la escala.
Ya que las figuras indicadas sólo son ventanas de visualización, cualquier
modificación que se genere en el modelo se visualizará en todas las ventanas
de visualización y si se modifica el plano en las ventanas de visualización
también se modificará en el modelo y el las demás ventanas de visualización.
Luego de conocer los diferentes formas de asignar una ventana de
visualización, para nuestro ejemplo asignar la opción RECTANGULAR, dentro
del borde interior hasta el membrete de la hoja.
Indicar el primer punto en el extremo superior izquierdo, en el rectángulo
interior, y el segundo punto en la parte superior del membrete.
26
Recuerde no perder de vista la hoja configurada para hacer doble CLIC en
el interior de la ventana de visualización y centrar el plano.
Al hacer doble CLIC dentro del área de visualización la línea del contorno
se hace gruesa y se activan las opciones de escala en los modos de trabajo
ubicados en la parte inferior derecho.
Hacer CLIC en la flecha junto a los números y se desplaza una cinta
donde se encuentran las escalas y seleccionar la escala 1:50
27
Estás escalas no son las únicas, también se pueden crear nuevas escalas,
por ejemplo la escala 1:75. Se selecciona CUSTOM
Aparece una ventana y para crear una nueva escala seleccionar ADD
28
Ahora asignar un nombre que diferencie la escala; entonces escribir 1:75,
ese sólo es el nombre, ahora asignar los valores; 1 para el unidad del papel y
75 para el objeto; presionar “OK” y nuevamente “OK”
Ahora ya se puede utilizar la escala 1:75, escala que has configurado para
utilizarla luego.
Luego de asignar la escala 1:50 para nuestro ejemplo, proteger la escala
para que no se modifique, presionando el candado que se encuentra junto a la
escala, y cambie de color; señal que está activada la opción de protección.
El diseño de impresión ya está listo; se ha configurado la hoja, asignado el
membrete, modificado la lámina y creado la ventana de visualización. Para
imprimir sólo faltará activar el comando PLOT.
29
Para activar el comando PLOT, presionando CTRL + P, o seleccionar el
icono del programa, PRINT y PLOT
Aparece la ventana de ploteo y como ya se configuró la hoja en el
LAYOUT, sólo presionar PREVIEW para visualizar la vista previa y se genere la
impresión.
En la vista previa se puede visualizar la línea de la ventana de
visualización, la cual no debe aparecer, entonces presionar ESCAPE para
regresar al LAYOUT
30
En el LAYOUT1 seleccionar la línea de la ventana de visualización y
asignarle una capa diferente. La capa que se le asigna se llama DEFPOINTS,
la cual se ha creado sólo y tiene la característica que nunca se imprime, ya que
la opción de impresión esta deshabilitada.
La línea de la ventana de visualización se observa en el LAYOUT1, pero si
se activa el comando PLOT, y se presiona PREVIEW se observa que la línea
de la ventana de visualización ya no se observa, debido a que no se va a
imprimir por el tipo de capa asignada.
31
Si el plano se visualiza de la forma deseada de impresión, seleccionar el
icono de impresión que se encuentra en la parte superior izquierda, “PLOT”
La hoja impresa con el plano saldrá de la impresora conectada y
seleccionada anteriormente.
Convierte Formatos *. DWG en Formatos *.PDF
La conversión de los formatos CAD a PDF es sencilla y se puede generar
en las dos áreas de trabajo mencionadas anteriormente.
Durante la configuración de impresión, en la asignación del nombre de la
impresora, seleccionar la opción “DWG to PDF” y el resto de la configuración
es similar.
32
Luego de la configuración seleccionar “PREVIEW” y visualizar la vista
previa.
Si el plano se visualiza de la forma deseada de impresión, seleccionar el
icono de impresión que se encuentra en la parte superior izquierda, “PLOT”
Debido a que el archivo sigue siendo virtual, asignar la ubicación donde se
guardará el archivo PDF.
33
Luego de indicar la ubicación y el nombre con el cual se guardará el
archivo presionar “SAVE” y esperar hasta que el archivo PDF se abra y se
pueda visualizar.
34
