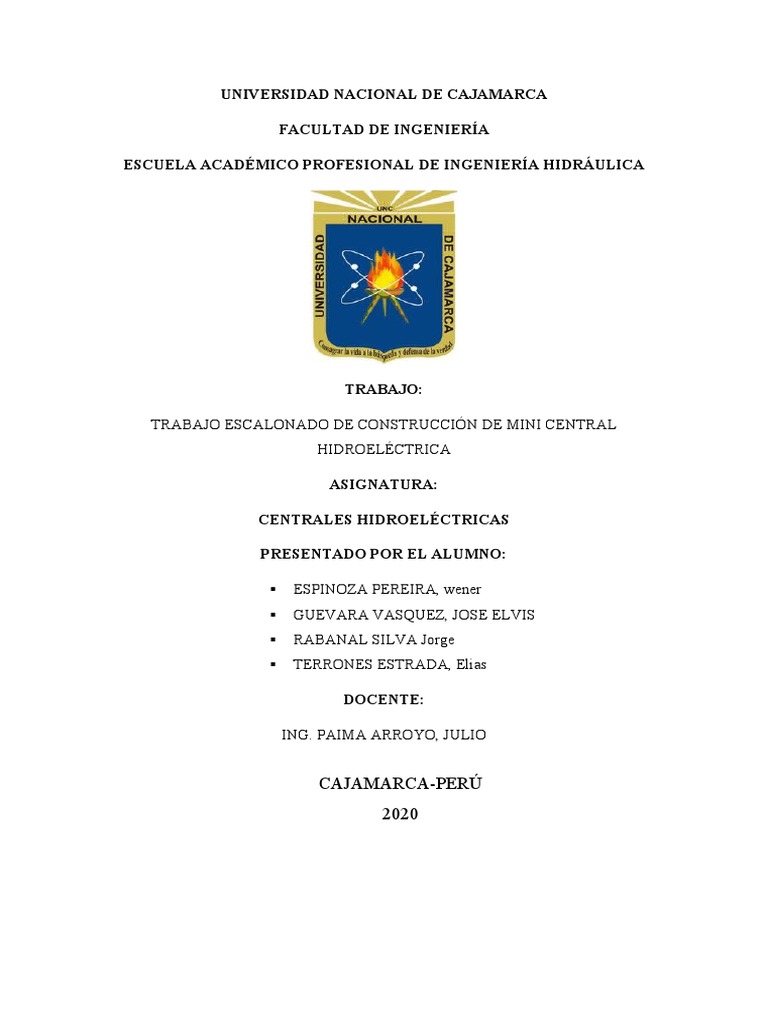

UNIVERSIDAD NACIONAL DE CAJAMARCA

FACULTAD DE INGENIERÍA

ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA HIDRÁULICA

TRABAJO:

TRABAJO ESCALONADO DE CONSTRUCCIÓN DE MINI CENTRAL

HIDROELÉCTRICA

ASIGNATURA:

CENTRALES HIDROELÉCTRICAS

PRESENTADO POR EL ALUMNO:

 ESPINOZA PEREIRA, wener

 GUEVARA VASQUEZ, JOSE ELVIS
 RABANAL SILVA Jorge
 TERRONES ESTRADA, Elias

DOCENTE:

ING. PAIMA ARROYO, JULIO

CAJAMARCA-PERÚ
2020
 I. INTRODUCCIÓN

El Perú presenta mayor carencia de energía eléctrica en pueblos alejados de las

principales ciudades del país, en especial en los que están ubicados en zonas rurales y
que en su mayoría son las de menores recursos económicos.

Si bien en algunos casos las líneas de transmisión están tendidas cerca de dichos
pueblos, el déficit energético que presenta el país no hace posible que puedan contar con
el servicio eléctrico de manera permanentemente, lo cual si bien es una ayuda no es la
suficiente. Además de la problemática social, también en los años recientes se ha
manifestado el déficit de potencia en el sistema interconectado (SEIN).

Existen muchas posibles soluciones para estos problemas que vienen perjudicando a
nuestro país desde hace años, sin embrago estas son únicamente soluciones correctivas
o tal vez temporales, muchas de las cuales consisten en abastecer la demanda requerida
con energía producida a base de combustibles, tanto fósiles como de desechos de
animales. A pesar de su relativa eficiencia, muchas de estas soluciones pronto dejan de
ser suficientes y se regresa al mismo estado de carencia del que se trató de librar en un
principio.

Ante esta problemática, el presente trabajo propone utilizar métodos de generación de

energía eléctrica renovable debido al potencial hídrico de la zona, es decir una mini
central hidroeléctrica

II. OBJETIVOS

1. OBJETIVO GENERAL

El objetivo general del proyecto es diseñar un min central hidroeléctrica cubriendo

el déficit de energía eléctrica de la zona.

2. OBJETIVO ESPECIFICO
 Desarrollar un estudio socioeconómico.
 Desarrollar el estudió hidrológico de la cuenca donde se plantea construir
dicha obra.
 Calcular la demanda potencial, actual con la que cuenta dicho lugar de
estudio.
III. MARCO TEORICO

A. ENERGÍA HIDRÁULICA

La energía hidráulica se refiere al aprovechamiento de la energía potencial que

tiene la agua (por diferencia de alturas) que se obtiene buscando una caída de
agua desde cierta altura a interior inferior, la que luego se transforma en energía
mecánica (rotación de un eje) con el uso de una rueda hidráulica o turbina, esta
energía se puede utilizar directamente para mover un pequeño aserradero, un
molino a maquinaria de un beneficio de café, también es posible conectar la
turbina a un generador eléctrico y de esta manera transformar la energía
mecánica en energía eléctrica, con la ventaja de trasladar con mayor facilidad la
energía a puntos de consumo y aplicarla a una gran variedad de equipos y usos
productivos (BETANCOURT,2007).

La cantidad de potencia y energía disponible en el agua de un rio o quebrada o

sistemas de captación, está en relación directa a la altura o caída disponible, así
como del caudal.

Se requiere buscar la mayor caída o altura disponible, para usar la cantidad

mínima de agua y así satisfacer las necesidades de energía
(BETANCOURT,2007)

B. CENTRALES ELÉCTRICAS

Una central productora de energía es cualquier instalación que tenga como

función transformar energía potencial en trabajo.

Las centrales eléctricas son las diferentes plantas encargadas de la producción de

energía eléctrica y se sitúan, generalmente, en las cercanías de fuentes de energía
básicas (ríos, yacimientos de carbón, etc.). También pueden ubicarse próximas a
las grandes ciudades y zonas industriales, donde el consumo de energía es
elevado.
Los generadores o alternadores son las máquinas encargadas de la obtención de
la electricidad. Estas maquinarias son accionadas por motores primarios. El
motor primario junto con el generador forma un conjunto denominado grupo
(muñoz, 1997).

Figura 1: corte trasversal de una hidroeléctrica

1. TIPOS DE CENTRALES

Los diferentes tipos de centrales eléctricas dependen de las distintas materias

primas empleadas para obtener la energía eléctrica. Se diferencian en la energía
potencial primaria que origina la transformación.

1.1. HIDRÁULICAS O HIDROELÉCTRICAS

Las Centrales hidráulicas son aquellas instalaciones que transforman la energía

hidráulica en energía eléctrica.
 Una central hidroeléctrica es una instalación en la cual la energía cinética del
agua, se transforma en un momento de giro en el eje de una turbina, y finalmente
en energía eléctrica, por transmisión del momento de giro al rotor de un
generador eléctrico. Los elementos componentes de una central son:

 Tubería forzada (lleva el agua a las turbinas)

 Generadores
 Canales
 Presas
 Tuberías
 Dispositivo de toma de agua
IV. METODOLOGIA

1) ESTUDIO HIDROLOGICO
 Delimitación de la cuenca donde se ubica la hidroeléctrica
 cálculo de sus parámetros geomorfológicos.

PARAMETROS MORFOMETRICOS CUENCA


DESCRIPCIÓN UND VALOR
De la superficie
Area km2 85.13
Perímetro de la cuenca km 61.36
Cotas
Cota máxima msnm 4020
Cota mínima msnm 2920
Centroide (PSC:wgs 1984 UTM Zone 17S)
X centroide m 781644.2599
Y centroide m 9124219.852
Z centroide msnm 3580.829221
Altitud
Altitud media msnm 3580.829221
Altitud más frecuente msnm 3607.50
Altitud de frecuencia media (1/2) msnm 3562.53156
Pendiente
pendiente promedio de la cuenca % 23.08672456
De la Red Hídrica
Longitud del curso principal km 20.4109
Orden de la Red Hídrica UND 6
Longitud de la red hídrica km 502.867643
Pendiente Promedio de la Red
Hídrica % 2.36
Parámetros Generados
Tiempo de concentración horas 1.19
pendiente del cauce prinpal m/km 53.89

 Ecología

Describir el medio en el que se desarrollaran las plantas a fin de ver su

influencia en las características de los proyectos, formas constructivas,
materiales y equipos a emplearse su efecto sobre las expectativas de
conservación y recíprocamente el efecto de la instalación de Micro centrales
en la ecología de la cuenca o subcuenca
  cálculo de intensidades máximas para diferentes tiempos de duración

Vida
Imax Imax Imax Imax Imax
Útil Incertidumbre T
(mm/hora) (mm/hora) (mm/hora) (mm/hora) (mm/hora)
(N)
(años) (%) (años) 5m 10 min 30 min 60 min 120 min
5 98.0 203.72 147.32 80.76 49.42 31.27
15 31.3 176.45 128.44 69.90 42.51 26.60
20 22.9 168.95 123.25 66.92 40.62 25.31
5
25 17.9 162.94 119.09 64.53 39.10 24.29
30 14.5 157.86 115.57 62.50 37.81 23.42
40 10.3 149.36 109.69 59.12 35.66 21.96
5 195.5 220.12 158.66 87.29 53.57 34.07
15 62.0 192.84 139.79 76.43 46.66 29.40
20 45.3 185.34 134.60 73.44 44.77 28.12
10
25 35.3 179.34 130.44 71.05 43.25 27.09
30 28.5 174.25 126.92 69.03 41.96 26.22
40 20.1 165.76 121.04 65.65 39.81 24.77
5 390.4 236.51 170.01 93.81 57.71 36.88
15 123.6 209.24 151.13 82.95 50.81 32.21
20 90.1 201.74 145.94 79.97 48.91 30.93
20
25 70.0 195.73 141.78 77.58 47.39 29.90
30 56.6 190.65 138.27 75.55 46.11 29.03
40 39.7 182.15 132.39 72.17 43.96 27.57

Buscaremos: para diferentes tiempos de retorno de 10, 20 y 40 años

 CURVA IDF
200.00
t =40 años Power ( t =40 años) T=10 años
180.00 f(x) = 506.06 x^-0.6
R²Power
= 0.99 (T=10 años) t=20 años Power (t=20 años)
160.00
f(x) = 425.47 x^-0.61
140.00 R² = 0.99

120.00
intensidad

100.00
80.00
60.00
f(x) = 151.01 x^-0.6
40.00 R² = 0.99
20.00
0.00
0.min 20.min 40.min 60.min 80.min 100.min 120.min 140.min
Tc

 Cálculo de la intensidad para nuestra cuenca

Datos de ingreso
A= 85.13 km2
H= 3580.83 m
S= 0.0539 m/m 5.3892773 %
L= 20410.90 m
Tc= 1.19 hrs 71.3 MIN

obtenemos el TC: en 71.3 min

Obtennos la intensidad para diferente tiempo de retorno

 Tiempo de retorno intensidad
(años)

10 11.472
20 32.049
40 39.612

 CALCULO DEL CAUDAL

Método a usar SCS (se elabora un hidrograma sintético )

Datos de ingreso
A= 85.13 km2
H= 3580.83 m
S= 0.0539 m/m 5.3892773 %
L= 20410.90 m
Tc= 1.189 hrs 71.3 MIN
Num. Curva= 75

Cálculos
T. retraso= 1.671829614 hrs
De= 2.180574496 hrs
T. pico= 2.762116862 hrs
T. base= 7.374852022 hrs
Caudal Pico= 6.406521766 m3/S
 RESULTADOS PARA CAUDAL MAXIMO DE DISEÑO

Caudal
Tiempo de Lluvia Tiempo de
máximo de
retorno intensidad efectiva retorno
diseño
(años) (mm) (años
(m3/s)
10 11.472 0.37651571 10 2.41215612
20 32.049 2.28971861 20 14.6691321
40 39.612 4.79111357 40 30.6943734

 Cálculo de caudal al 95% de persistencia

datos de caudales ordenados de manera decreciente y ulizando weibull
obtenemos para persistencia al 95%
 CAUDALES CON DIFERENTES PROBABILIDADES DE OCURRENCIA EN m3/S
m p(%) ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
1 2% 2.81 4.92 4.66 3.65 1.59 0.96 0.75 0.84 0.93 2.40 2.08 2.38
2 4% 2.48 4.63 4.27 3.56 1.48 0.93 0.71 0.73 0.80 2.05 1.87 2.30
3 6% 2.28 4.36 4.12 3.44 1.44 0.89 0.68 0.67 0.73 1.77 1.80 2.26
4 8% 2.23 4.09 4.01 3.21 1.42 0.83 0.67 0.61 0.71 1.57 1.76 2.20
5 9% 2.21 3.84 3.85 2.89 1.42 0.79 0.67 0.58 0.68 1.40 1.72 2.09
6 11% 2.17 3.76 3.79 2.88 1.37 0.77 0.66 0.54 0.68 1.30 1.66 1.94
7 13% 2.16 3.20 3.67 2.73 1.37 0.70 0.63 0.50 0.65 1.26 1.51 1.93
8 15% 2.14 2.94 3.58 2.59 1.33 0.69 0.58 0.47 0.63 1.25 1.42 1.91
9 17% 2.13 2.85 3.35 2.37 1.31 0.68 0.55 0.44 0.61 1.21 1.35 1.82

10 19% 2.12 2.75 3.10 2.18 1.27 0.67 0.54 0.41 0.58 1.15 1.31 1.73
11 21% 2.10 2.56 3.02 2.15 1.20 0.65 0.51 0.38 0.58 1.09 1.31 1.72
12 23% 2.01 2.45 3.00 2.12 1.19 0.65 0.51 0.37 0.57 1.08 1.30 1.70
13 25% 1.98 2.37 2.99 2.12 1.18 0.65 0.50 0.35 0.57 0.99 1.28 1.67
14 26% 1.97 2.25 2.90 2.09 1.15 0.64 0.47 0.34 0.56 0.95 1.25 1.62
15 28% 1.87 2.17 2.83 2.06 1.12 0.63 0.45 0.33 0.54 0.91 1.22 1.57
16 30% 1.74 2.12 2.81 2.06 1.08 0.62 0.44 0.33 0.52 0.86 1.19 1.54
17 32% 1.69 2.08 2.78 2.05 1.06 0.61 0.42 0.32 0.51 0.84 1.17 1.51
18 34% 1.64 2.07 2.64 1.99 1.00 0.58 0.40 0.32 0.51 0.81 1.11 1.49
19 36% 1.58 2.04 2.61 1.95 0.99 0.58 0.38 0.30 0.51 0.80 1.06 1.38
20 38% 1.52 2.03 2.56 1.93 0.96 0.57 0.37 0.29 0.50 0.76 0.97 1.27
21 40% 1.47 2.02 2.52 1.91 0.93 0.56 0.35 0.29 0.49 0.71 0.91 1.17
22 42% 1.45 2.01 2.46 1.87 0.90 0.55 0.32 0.29 0.46 0.67 0.89 1.09
23 43% 1.45 1.98 2.33 1.82 0.85 0.54 0.32 0.28 0.44 0.66 0.84 1.07
24 45% 1.45 1.95 2.31 1.80 0.82 0.54 0.31 0.27 0.43 0.66 0.80 1.06
25 47% 1.42 1.89 2.29 1.65 0.82 0.52 0.30 0.25 0.42 0.62 0.80 1.05
26 49% 1.38 1.84 2.19 1.56 0.81 0.50 0.29 0.24 0.41 0.60 0.79 1.03
27 51% 1.33 1.79 2.11 1.52 0.80 0.49 0.29 0.23 0.38 0.60 0.74 1.02
28 53% 1.27 1.74 2.09 1.51 0.78 0.48 0.29 0.21 0.34 0.58 0.66 1.01
29 55% 1.19 1.72 2.06 1.49 0.72 0.45 0.27 0.19 0.34 0.55 0.64 1.00
30 57% 1.17 1.72 1.99 1.49 0.66 0.43 0.21 0.19 0.34 0.55 0.63 0.93

31 58% 1.11 1.72 1.93 1.49 0.65 0.39 0.21 0.18 0.33 0.54 0.63 0.90
32 60% 1.07 1.65 1.85 1.48 0.64 0.37 0.20 0.17 0.31 0.52 0.62 0.88
33 62% 1.03 1.60 1.81 1.46 0.64 0.36 0.19 0.17 0.29 0.51 0.61 0.87
34 64% 0.99 1.57 1.79 1.45 0.64 0.33 0.18 0.16 0.27 0.48 0.58 0.85
35 66% 0.98 1.51 1.72 1.45 0.63 0.33 0.15 0.15 0.26 0.46 0.52 0.78
36 68% 0.95 1.51 1.61 1.41 0.61 0.29 0.15 0.13 0.24 0.45 0.52 0.76
37 70% 0.93 1.50 1.51 1.27 0.57 0.28 0.14 0.12 0.24 0.45 0.49 0.76
38 72% 0.93 1.49 1.45 1.21 0.56 0.28 0.12 0.10 0.23 0.43 0.46 0.71
39 74% 0.84 1.47 1.38 1.20 0.55 0.27 0.11 0.10 0.21 0.41 0.44 0.66
40 75% 0.70 1.43 1.29 1.13 0.53 0.26 0.10 0.09 0.18 0.39 0.41 0.63
41 77% 0.65 1.36 1.27 0.93 0.51 0.25 0.09 0.08 0.13 0.33 0.40 0.60
42 79% 0.60 1.33 1.27 0.91 0.47 0.25 0.08 0.08 0.12 0.29 0.38 0.45
43 81% 0.58 1.29 1.26 0.84 0.46 0.21 0.07 0.07 0.11 0.28 0.37 0.41
44 83% 0.56 1.25 1.24 0.81 0.45 0.18 0.06 0.06 0.07 0.28 0.34 0.40
45 85% 0.53 1.20 1.11 0.77 0.43 0.17 0.05 0.05 0.05 0.27 0.29 0.36
46 87% 0.50 1.11 0.91 0.70 0.43 0.16 0.05 0.03 0.05 0.24 0.21 0.28
47 89% 0.41 0.96 0.88 0.68 0.42 0.15 0.05 0.03 0.05 0.23 0.21 0.23
48 91% 0.41 0.86 0.84 0.66 0.38 0.14 0.02 0.03 0.05 0.22 0.21 0.22

49 92% 0.36 0.83 0.83 0.58 0.35 0.14 0.02 0.02 0.04 0.15 0.20 0.14
50 94% 0.32 0.80 0.81 0.45 0.30 0.12 0.02 0.01 0.04 0.09 0.17 0.09
51 96% 0.30 0.73 0.77 0.34 0.25 0.10 0.02 0.01 0.03 0.07 0.14 0.06
52 98% 0.30 0.60 0.64 0.28 0.20 0.08 0.01 0.01 0.00 0.05 0.10 0.01
53 100% 0.30 0.31 0.39 0.13 0.09 0.04 0.00 0.01 0.00 0.02 0.03 0.01

gráficamente tenemos

CAUDAL 95% QUEBRADAEN L/S

p(%) ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
95% 312.74 773.01 797.62 411.05 282.62 113.57 17.64 13.23 33.28 83.63 162.55 82.70

PROMEDIO 1347.18 2064.67 2278.16 1706.69 845.24 469.78 310.53 271.62 382.78 750.09 869.76 1113.93
MINIMO 299.00 313.00 394.00 126.00 93.00 37.00 0.00 5.00 2.00 24.00 29.00 7.00
 2) ESTUDIO SOCIOECONÓMICO

ESTUDIO SOCIOECONÓMICO

1. Demografía

CEl área de estudio pertenece al Centro Poblado de La Esperanza, perteneciente al

distrito de San Antonio, provincia y departamento de Cajamarca. Según las encuestas
realizadas el mes de Setiembre del 2020 la población total es de 212 habitantes. De las
cuales 39.6 % son varones mayores de edad, 26.4 % mujeres mayores de edad y un 34.0
% son menores de edad. Además, un 43.9 % de la población cuenta con trabajo.

El 100 % de las viviendas son propias y tienen como material predominante el abode y
se usan solamente como viviendas.
 Porcentaje de la población en la zona del Proyecto

34% Hombres
40%

Mujeres

26% < 18

2. Actividad económica

Las principales actividades económicas de la zona son la ganadería y la agricultura,

teniendo un menor un porcentaje la actividad de obrero.

Se evidencio según las encuestas realizadas que los ingresos mensuales de cada
vivienda son superiores a sus gastos.

3. Servicios Públicos en el Sector

La comunidad cuenta con los servicios de agua potable y de energía eléctrica. En el

servicio de energía eléctrica solo el 75 % cuenta con dicho servicio.
 Fuentes de Energía

25% S. Electrico

Kerosene

75%

Además, los pobladores mencionaron que no están conformes con el servicio de energía
eléctrica. Obteniendo lo siguiente:

Calificación del Servicio Eléctrico

Muy Malo
Malo
Regular
47%
53% Bueno
Muy Bueno

Frecuencia de Cortes Improvisados

3% Extre. Frecuente
Muy Frecuente
50% 47% Frecuente
Poco Precuente
Muy Poco Frec
 Reconexión del Servicio

Muy lento
Lento
43% Aceptable
57% Rapido
Muy Rapido

3) DEMANDA DE ENERGÍA ELÉCTRICA

1. DEMANDA ACTUAL
Para el cálculo de la demanda actual se usó los datos de las encuestas
realizadas a la población y tomando como referencia el consumo de cada
artefacto eléctrico dado por OSINERGMIN.
2. DEMANDA POTENCIAL

3. DEMANDA FUTURA
 Estimación De La Población Futura (Método Aritmético)
  Estimación de la Demanda Futura

Demanda de diseño
V. CONCLUCIONES
 Se logro el estudio hidrológico donde se encontró los caudales mínimos
para cada mes del año.
 Si hizo un estudio socioeconómico por medio de encuestas.
 Se logro calcular la demanda potencial actual y futura para dicha
población.
VI. BIBLIOGRAFIA

BETANCOURT Jurado Marcelo. Diseño de un módulo interactivo de

generación de hidráulica de energía eléctrica. Universidad Tecnológica de
Pereira. Ingeniería Mecánica. 2007

GONZALEZ Velasco Jaime. Energías Renovables. Editorial Reverté. Barcelona

2009. Pág. 370-383

CENTRALES HIDROELECTRICAS. Tipo de centrales.

http://www.iae.org.ar/archivos/educ6.pdf. Enero 22 de 2013

MUÑOZ MATERON HERNAN.OBRAS HIDRÁULICAS RURALES:

Santiago de Cali. edit. Universidad de valle.1997
