DIAGRAMAS DE FUERZA CORTANTE Y

MOMENTO FLECTOR

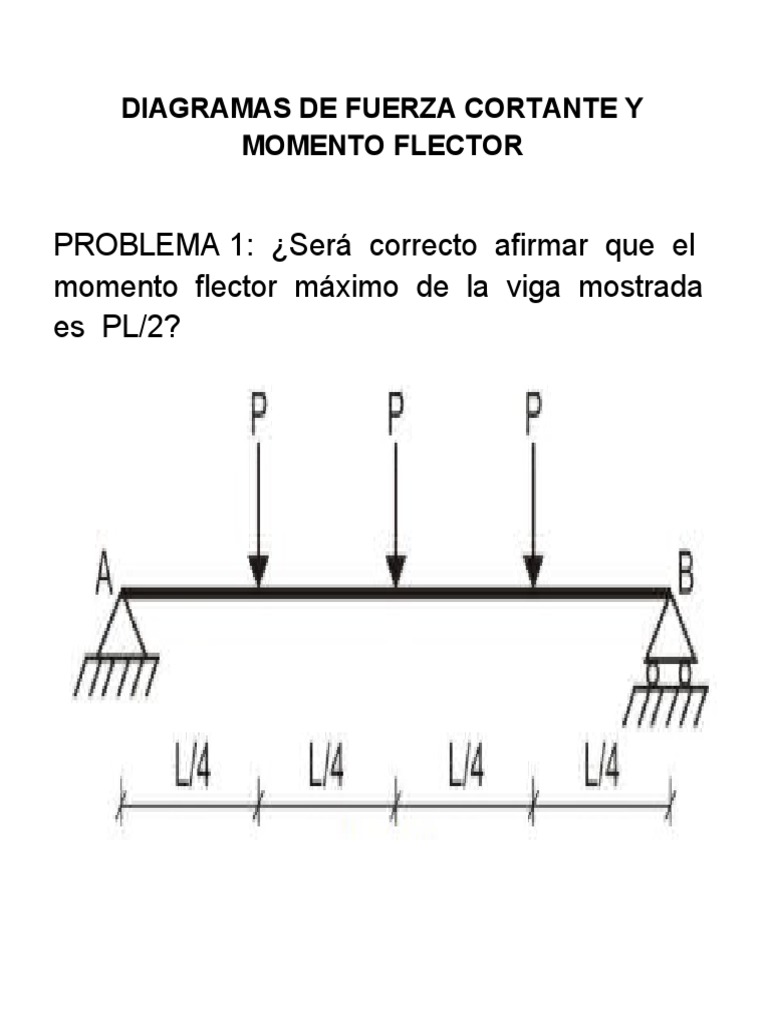

PROBLEMA 1: ¿Será correcto afirmar que el

momento flector máximo de la viga mostrada
es PL/2?
PROBLEMA 2: Para la viga mostrada en la
figura, se pide:
a) Determinar las componentes de reacción en
los apoyos.
b) Graficar los diagramas de fuerza cortante y
momento flector debidamente acotados
PROBLEMA 3: Dada la siguiente viga,
graficar los diagramas de fuerza cortante y
momento flector debidamente acotados.
PROBLEMA 4: Para la viga simplemente
apoyada mostrada en la figura 5.51, se pide:
PROBLEMA 5: Para la viga mostrada en la
figura, se pide:
a) Calcular las reacciones en los apoyos.
b) Graficar los diagramas de fuerza cortante
y momento flector debidamente acotados.
Solución:
a) Calculamos las reacciones en los
apoyos, efectuando un corte en la rótula y
analizando el equilibrio en la parte
izquierda de la viga.
Ahora, determinamos las reacciones en
el empotramiento en B, analizando el
equilibrio de toda la viga.
b) Determinamos el valor de WX para la
carga triangular, mediante relación de
triángulos rectángulos.
Ahora, planteamos las ecuaciones de la
fuerza cortante y momento flector para el
tramo indicado.
Graficamos los diagramas de fuerza cortante
y momento flector, considerando los valores
obtenidos para el tramo DA, mediante las
ecuaciones y para el resto de la viga por los
métodos conocidos.

DIAGRAMA “V”:

1. En el apoyo B existe una reacción

vertical hacia arriba de 19T, que lo lleva
desde -12T hasta 7T, siendo constante
en el tramo AE, debido a que no existe
carga alguna.

2. En el punto E existe una carga de 6T

vertical hacia abajo, que lo lleva hasta 1T,
siendo constante en el tramo EC
3. Desde C hasta B existe una carga
uniformemente distribuida de 2T/m que lo
reduce gradualmente desde 1T hasta -5T,
siendo el valor de la cortante cero en el
punto ubicado a la distancia de 0,5m de
la rótula C

4. En el empotramiento B existe una

reacción vertical de 5T que lo lleva hasta
cero.
PROBLEMA 6 Grafique los diagramas de
fuerza axial, fuerza cortante y momento
flector para la estructura mostrada en la
figura .
Con los valores obtenidos, graficamos el
diagrama de momento flector, tal como se
muestra en la figura.
