Fundamentos de Redes Memorias del Curso

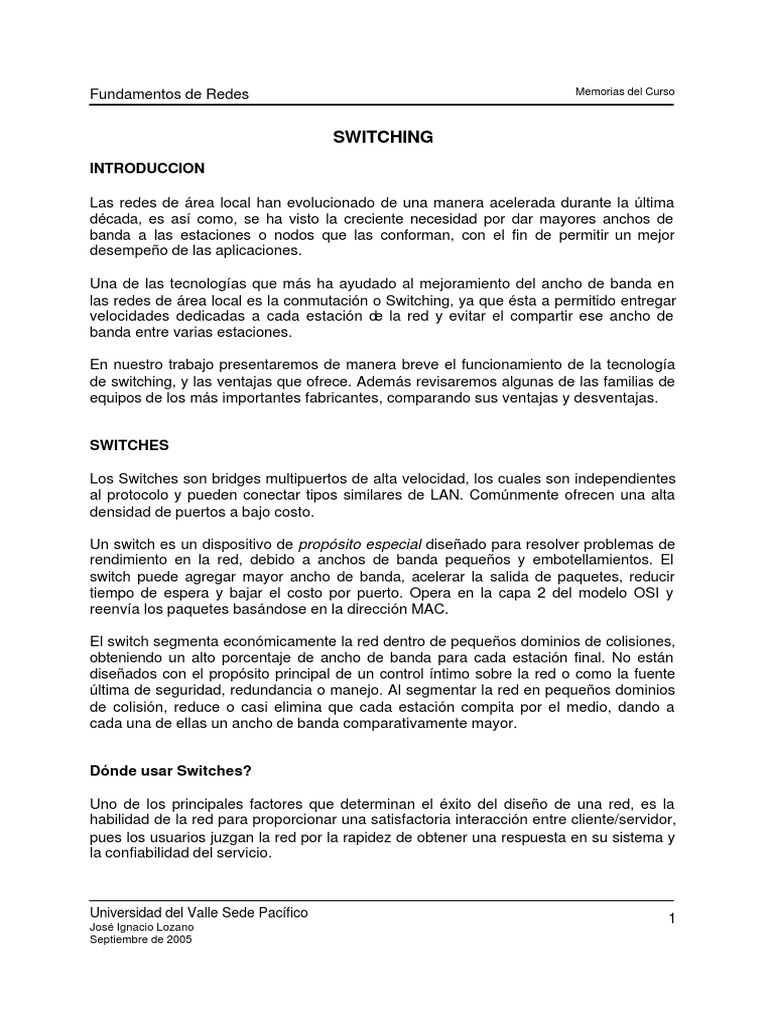

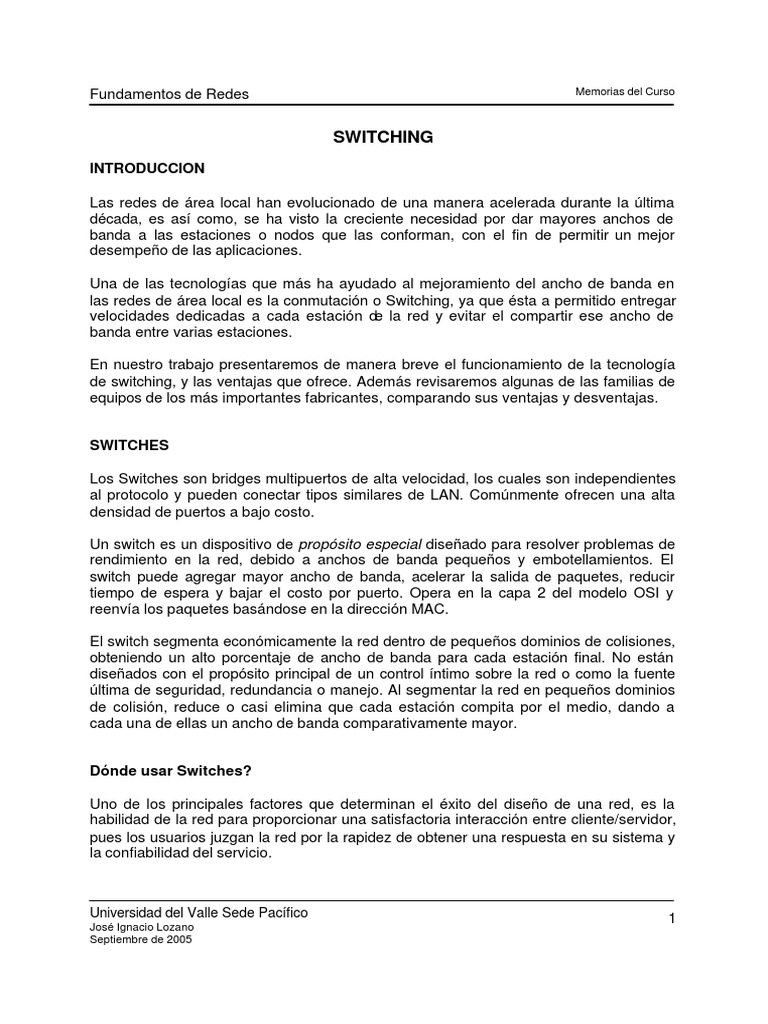

SWITCHING
INTRODUCCION

Las redes de área local han evolucionado de una manera acelerada durante la última
década, es así como, se ha visto la creciente necesidad por dar mayores anchos de
banda a las estaciones o nodos que las conforman, con el fin de permitir un mejor
desempeño de las aplicaciones.

Una de las tecnologías que más ha ayudado al mejoramiento del ancho de banda en
las redes de área local es la conmutación o Switching, ya que ésta a permitido entregar
velocidades dedicadas a cada estación de la red y evitar el compartir ese ancho de
banda entre varias estaciones.

En nuestro trabajo presentaremos de manera breve el funcionamiento de la tecnología

de switching, y las ventajas que ofrece. Además revisaremos algunas de las familias de
equipos de los más importantes fabricantes, comparando sus ventajas y desventajas.

SWITCHES

Los Switches son bridges multipuertos de alta velocidad, los cuales son independientes
al protocolo y pueden conectar tipos similares de LAN. Comúnmente ofrecen una alta
densidad de puertos a bajo costo.

Un switch es un dispositivo de propósito especial diseñado para resolver problemas de

rendimiento en la red, debido a anchos de banda pequeños y embotellamientos. El
switch puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir
tiempo de espera y bajar el costo por puerto. Opera en la capa 2 del modelo OSI y
reenvía los paquetes basándose en la dirección MAC.

El switch segmenta económicamente la red dentro de pequeños dominios de colisiones,

obteniendo un alto porcentaje de ancho de banda para cada estación final. No están
diseñados con el propósito principal de un control íntimo sobre la red o como la fuente
última de seguridad, redundancia o manejo. Al segmentar la red en pequeños dominios
de colisión, reduce o casi elimina que cada estación compita por el medio, dando a
cada una de ellas un ancho de banda comparativamente mayor.

Dónde usar Switches?

Uno de los principales factores que determinan el éxito del diseño de una red, es la
habilidad de la red para proporcionar una satisfactoria interacción entre cliente/servidor,
pues los usuarios juzgan la red por la rapidez de obtener una respuesta en su sistema y
la confiabilidad del servicio.

Universidad del Valle Sede Pacífico 1

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

Hay diversos factores que involucran el incremento de ancho de banda en una LAN:

• El elevado incremento de nodos en la red.

• El continuo desarrollo de procesadores más rápidos y poderosos en estaciones
de trabajo y servidores.
• La necesidad inmediata de un nuevo tipo de ancho de banda para aplicaciones
Intensivas cliente/servidor, por ejemplo multimedia y diseño gráfico.
• Cultivar la tendencia hacia el desarrollo de granjas centralizadas de servidores
para facilitar la administración y reducir el número total de servidores.

Los switches resuelven los problemas de anchos de banda al segmentar un dominio de

colisiones de una LAN, en pequeños dominios de colisiones, esta segmentación casi
elimina el concurso por el medio y da a cada estación final más ancho de banda en la
LAN.

Beneficios de las LANs switcheadas:

• Mejoran el desempeño.
• Los clientes de la red operan más rápido.
• Menos espera para los usuarios finales.
• Menos costoso de operar que los routers.
• Menos costoso de adquirir.
• Menos horas y menos experiencia técnica requerida para manejarlos.
• La inversión en hub s y cableado se protege.

Escenarios para los switches.

• Algunos clientes están migrando su infraestructura de medios compartidos

(basada en concentradores) hacia el switching.
• El costo del switching al desktop ha disminuido substancialmente.
• Intranets y otras aplicaciones están llevando a la necesidad de ancho de banda
en el backbone.

El Futuro de los Switches

El precio de la tecnología del switch continua descendiendo, como resultado del

desarrollo ASIC (application Specific Integrated Circuits o Circuitos Integrados de
aplicación especifica), unido con la eficiencia de la manufactura y técnicas de
distribución. Como el costo por puerto del switch se aproxima al de los hubs, muchos
usuarios eligen el switch.

Universidad del Valle Sede Pacífico 2

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

La extensa disponibilidad de la tecnología de switch de bajo costo tiene implicaciones

para las redes de los edificios y el backbone de campus. Habrá una demanda creciente
para switches de backbone de alta densidad, con un número grande de puertos de alta
velocidad, para enlazar grupos de trabajo individuales.

Eventualmente el equipo de escritorio será dedicado a enlaces de 10/100Mbps, la

mayoría de los servidores estarán conectados a los switches de alta velocidad y ATM
se usara en enlaces internos de edificios y al backbone de campus.

Soporte Multimedia

Nadie puede saber con certeza el futuro de las aplicaciones multimedia, cómo serán o
cómo se explotarán. En un medio LAN un enlace privado de 10 Mbps provee bastante
ancho de banda para soportar vídeo comprimido para videoconferencias. Pero en
algunos casos este ancho de banda no es suficiente.

Tienen pensado poner alta prioridad al tráfico de multimedia, tal que el tráfico tradicional
de datos en un camino de datos multimedia sea sensible al tiempo.

Un buen despliegue de aplicaciones multimedia requiere que la red tenga altos niveles
de funcionalidad y calidad fija en el servicio. Hay diversas innovaciones que se integran
dentro de la tecnología del switch para realzar el soporte de futuras aplicaciones
multimedia:

Sobre segmentos privados ethernet 40% o 50% del ancho de banda utilizado, es
considerado funcionalmente excelente, debido a los tiempos muertos de colisiones,
lagunas de interframe y otros. Sobre una interfaz LAN privada, una tecnología tal como
PACE, asegura un acceso imparcial al ancho de banda, mantiene funcionalidad fluida y
crea múltiples niveles de servicio. PACE permite tiempo real, multimedia y las
aplicaciones de datos tradicionales pueden coexistir. Con esta tecnología, la utilización
del ancho de banda puede incrementarse hasta un 90%

Evolución de las Redes Compartidas a Redes Conmutadas

En el pasado los diseñadores de redes tenían un número limitado de opciones de

hardware en cuando a tecnología para sus redes de datos. Los concentradores (Hubs)
eran ubicados en los centros de cableado y los enrutadores eran ubicados en el centro
de telecomunicaciones. El incremento en la capacidad de procesamiento en las
estaciones de trabajo y los crecientes requerimientos en velocidad de las aplicaciones
cliente – servidor y multimedia han llevado a la necesidad de incrementar el ancho de
banda en ambientes compartidos tradicionales. Estos requerimientos están proponiendo
a los diseñadores de redes reemplazar los concentradores de sus centros de cableado
por conmutadores o switches. Un ejemplo de estos nuevos requerimientos se muestra
en la siguiente gráfica.

Universidad del Valle Sede Pacífico 3

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

Esta estrategia permite a los administradores de Red proteger la inversión del cableado
existente y mejorar el desempeño de la red gracias a la utilización de ancho de nada
dedicado hasta la estación de trabajo de cada usuario, coincidiendo con la evolución de
los centros de cableado y técnicas de cableado estructurado hacia las tendencias de
mejora en el backbone

Tecnologías para la construcción de Redes Conmutadas

Con la llegada de nuevas tecnologías como conmutación de nivel 3 (Layer 3 Switching),

LAN conmutada (LAN switching), y VLANs (Virtual LANs), el diseño y construcción de
redes LAN ha llegado a ser un poco más complejo que en el pasado. Hoy en día existen
tres tecnologías que se requieren para un correcto diseño e implementación de Redes
LAN.

Tecnologías de Conmutación para Redes LAN:

Conmutación Ethernet (Ethernet Switching), que provee conmutación de nivel 2 y ofrece

segmentación de dominios de broadcast haciendo uso de VLANs. Esta es la técnica
fundamental en la construcción de redes conmutadas.

Universidad del Valle Sede Pacífico 4

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

Tecnologías de conmutación ATM (ATM Switching),

La conmutación de ATM ofrece tráfico de alta velocidad para voz, video y datos. Su
operación es similar a las tec nologías de conmutación de LAN para transacciones de
datos. Sin embargo, ATM ofrece mayor integración sobre los servicios de voz, video y
datos.

Tecnologías de enrutamiento

El enrutamiento es la tecnología clave para la conexión de Redes LAN. Esta puede ser
bien sea con conmutación a nivel 3 o con enrutamiento a nivel tradicional mejorando
sus características.

Papel de la Tecnología de Conmutación en Redes LAN

Muchos de los diseñadores de red están comenzando a integrar sus dispositivos de

conmutación con sus redes de segmentos compartidos para lograr cumplir objetivos
como:

Incrementar el ancho de banda que esta disponible para cada usuario, por esta razón
se busca mejorar la congestión en los segmentos de red compartidos.
Hacer uso de la capacidad de manejo de tráfico de las VLANs al permitir organizar
usuarios de la Red en grupos lógicos que son independientes de la topología física de
la Red. Esto permite reducir en costo de los movimientos, adiciones y cambios en el
crecimiento de la Red.

Destacar aplicaciones emergentes como multimedia a través de plataformas y técnicas

de conmutación, haciéndolas disponibles a una gran variedad de usuarios.
Proveer un mecanismo de evolución gradual a soluciones de alto desempeño como
Fast Ethernet y ATM.

La segmentación en redes LAN divide usuarios en dos o más grupos o segmentos de

Red separados, reduciendo el número de usuarios compitiendo por ancho de banda. La
segmentación permite crear Redes independientes cada una con una tarea en
particular. Los segmentos creados en un dispositivo de conmutación son
interconectados con dispositivos de conexión entre redes como enrutadores. Los
dispositivos de conmutación o Switches tienen la inteligencia necesaria para monitorear
el tráfico y crear tablas de direcciones, las cuales permiten la gestión y
redireccionamiento sobre los paquetes a puertos específicos del Switch. También los
Switches usualmente proveen servicios de no bloqueo, lo cual permite múltiples
conversaciones simultáneas o tráfico entre dos puertos.

La tecnología de conmutación esta siendo rápidamente preferida para incrementar el

tráfico en las redes LAN por las siguientes razones:

Universidad del Valle Sede Pacífico 5

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

Los dispositivos de conmutación permiten el paso de múltiples canales

simultáneamente. Esto a diferencia de los Concentradores y repetidores que solo
permiten un solo canal al tiempo.

Los switches tienen la capacidad permitir segmentación para soportar requerimientos

de tráfico y velocidad para un grupo determinado de estaciones de trabajo lo cual
permite la migración más fácil hacia nuevas tecnologías.

Los switches entregan ancho de banda dedicado a los usuarios conectados al

dispositivo.

Redes virtuales – VLANs

Una Red Virtual (VLAN) esta compuesta de muchas estaciones, ya sean servidores o
equipos de red, los cuales forman un solo dominio de broadcast. Una VLAN en sí, no
permite la conexión física entre dominios de Broadcast cercanos a ella.

La primera generación de redes virtuales estaban basadas sobre varios mecanismos de

multiplexing y bridging en el nivel 2 del modelo OSI, tales como el estándar IEEE 802.10
LAN Emulation (LANE). En la siguiente gráfica se muestra un ejemplo de una red
conmutada que utiliza Redes Virtuales. El nivel 2 del modelo de referencia OSI provee
una transmisión confiable de datos a través de un medio físico. El nivel de enlace es
responsable del direccionamiento físico, topología de la Red, código de línea,
notificación de errores, ordenamiento de frames enviados y control de flujo. La IEEE ha
dividido este nivel en dos sub-niveles: El MAC y el LLC, aunque siempre es
simplemente llamado nivel de Enlace.

Universidad del Valle Sede Pacífico 6

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

En la figura anterior las conexiones a 10Mbps conectan los equipos a los switches A, B,
C, y D en cada piso. Las conexiones a 100Mbps o Fast Ethernet conectan a los
switches de cada piso con el switch E. La VLAN 10 esta formada por los equipos en los
puertos 6 y 8 del switch A y puerto 2 del switch B. La VLAN 20 esta formada por el
equipo conectado al puerto 1 del switch A y los equipos conectados a los puertos 1 y 3
del switch B.

Las VLANs se pueden utilizar para agrupar usuarios con cualidades específicas,
prescindiendo de su conexión física. Los usuarios de una VLAN pueden estar ubicados
en campus o redes metropolitanas o geográficamente dispersos. Las VLANs pueden
ser conformadas con usuarios del mismo departamento o equipo funcional o porque
compartan el mismo tipo de información. Es necesario un enrutador para que el tráfico
de una VLAN pueda pasar a otra.

Universidad del Valle Sede Pacífico 7

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

Definición de Redes Virtuales

Existen cuatro métodos principales de definición de pertenencia a VLAN:

• VLAN por puerto

• VLAN por dirección MAC
• VLAN por filtros
• ELAN o red emulada

VLAN por puerto

Cada puerto del dispositivo conmutador puede asociarse a una VLAN.

Ventajas:

Facilidad de movimientos y cambios. Un movimiento supone que la estación cambia de

ubicación física pero sigue perteneciendo a la misma VLAN. Requiere reconfiguración
del puerto al que se conecta la estación salvo si se utilizan técnicas de asignación
dinámica a VLAN. Un cambio implica pertenencia a una nueva VLAN sin movimiento
físico. El puerto del conmutador ha de configurarse como perteneciente a la nueva
VLAN y la estación puede precisar reconfiguración (por ejemplo sí se utiliza protocolo IP
sin servidor DHCP). La reconfiguración de la estación no será necesaria si la subred
(IP, IPX, etc.) a la que pertenece esta totalmente contenida en la VLAN. Cualquier
operación de añadir, mover o cambiar un usuario se traduce normalmente en la
reconfiguración de un puerto y algunas aplicaciones gráficas de gestión de VLANs
automatizan totalmente esta reasignación.

Microsegmentación y reducción del dominio de broadcast. Aunque los conmutadores

permiten dividir la red en pequeños segmentos, el tráfico broadcast sigue afectando al
rendimiento de las estaciones y se precisan routers o VLANs para aislar los dominios de
broadcast. La definición de VLANs por puerto implica que el tráfico de broadcast de una
VLAN no afecta a las estaciones en el resto de VLANs puesto que es siempre interno a
la VLAN en la que se origina.

Multiprotocolo. La definición de VLANs por puerto es totalmente independiente del

protocolo o protocolos utilizados en las estaciones. No existen pues limitaciones para
protocolos de uso poco común como VINES, OSI, etc. o protocolos dinámicos como
DHCP.

Desventajas:

Administración. Los movimientos y cambios implican normalmente una reasignación del

puerto del conmutador a la VLAN a la que pertenece el usuario. Aunque las
aplicaciones de gestión facilitan esta tarea es recomendable combinar dichas

Universidad del Valle Sede Pacífico 8

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

aplicaciones con mecanismos de asignación dinámica de VLAN de forma que se

asignan los puertos a la VLAN en función de la dirección MAC o de otros criterios como
la dirección de nivel 3. Cisco ha desarrollado un método de asignación dinámica de red
VLAN a puerto basándose en las direcciones MAC de las estaciones de red

VLAN por dirección MAC

La relación de pertenencia a VLAN se basa en la dirección MAC de la tarjeta de red del

equipo.

Ventajas:

Facilidad de movimientos. Las estaciones pueden moverse a cualquier ubicación física

perteneciendo siempre en la misma VLAN sin que se necesite ninguna reconfiguración
del conmutador.

Multiprotocolo. No presenta ningún problema de compatibilidad con los diversos

protocolos y soporta incluso la utilización de protocolos dinámicos tipo DHCP.

Desventajas:

Problemas de rendimiento y control de broadcast. Este método de definición de VLANs

implica que en cada puerto del conmutador coexisten miembros de distintas VLANs (se
evita el problema si se utilizan puertos dedicados a estaciones pues cada puerto
pertenecerá a una única VLAN) por lo que cualquier tráfico broadcast afecta al
rendimiento de todas las estaciones. El tráfico multicast y broadcast se propaga por
todas las VLANs.

Complejidad en la administración. Todos los usuarios deben configurarse inicialmente

en una VLAN. El administrador de la red introduce de forma manual, en la mayoría de
los casos, todas las direcciones MAC de la red en algún tipo de base de datos.
Cualquier cambio o nuevo usuario precisa modificación de la base de datos. Todo ello
puede complicarse extremadamente en redes con un gran numero de usuarios o
conmutadores.

Existen soluciones alternativas para automatizar esta definición y normalmente se utiliza

un servidor de configuración de forma que las direcciones MAC se copian de las tablas
de direcciones de los conmutadores a la base de datos del servidor. La asignación
dinámica de VLAN en base a dirección MAC es también posible si bien su
implementación puede ser muy compleja.

Universidad del Valle Sede Pacífico 9

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

VLANs por filtros

La asignación a las VLANs se basa en información de protocolos de red (por ejemplo

dirección IP o dirección IPX y tipo de encapsulación). La pertenecía a la VLAN se basa
en la utilización de unos filtros que se aplican a las tramas para determinar su relación
de pertenencia a la VLAN. Los filtros han de aplicarse por cada trama que entre por uno
de sus puertos del conmutador.

Ventajas:

Segmentación por protocolo. Es el método apropiado solo en aquellas redes en las que
el criterio de agrupación de usuarios esté basado en el tipo de protocolo de nivel 3 y la
segmentación física existente sea muy diferente a los patrones de direccionamiento.

Asignación dinámica. Tanto la definición de VLANs por dirección MAC como por
protocolo de nivel 3 ayudan a automatizar la configuración del puerto del conmutador en
una VLAN determinada.

Desventajas:

Problemas de rendimiento y control de broadcast. La utilización de VLANs de nivel 3

requiere complejas búsquedas en tablas de pertenencia que afectan al rendimiento
global del conmutador. Los retardos de transmisión pueden aumentar entre un 50 y un
80 %.

El problema de control de broadcast surge con las estaciones multiprotocolo o sistemas

multistack (por ejemplo estaciones con stacks TCP/IP, IPX y AppleTalk) que pertenecen
a tantas VLANs como protocolos utilizan y por lo tanto recibirán todos los broadcast
provenientes de las diversas VLANs en las que están incluidas.

No soporta protocolos de nivel 2 ni protocolos dinámicos. La estación necesita una

dirección de nivel 3 para que el conmutador la asigne a una VLAN. Las estaciones que
utilicen protocolos de nivel 2 como NetBIOS y LAT no podrán asignarse a una VLAN. Si
existen protocolos dinámicos como DHCP y la estación no tiene configurada su
dirección IP ni su router por defecto el conmutador no puede clasificar la estación dentro
de una VLAN.

Una condición esencial en la definición de VLANs es que el rendimiento del conmutador

no debe degradarse debido a la existencia de VLANs. Las técnicas de marcado
(identifi cación de paquetes pertenecientes a cada VLAN) utilizadas en la definición de
VLANs por puerto permiten mantener una velocidad de transmisión según el ancho de
banda disponible (wire speed performance) y por ello ha prevalecido dicha solución en
la definición del estándar 802.1Q. Estas técnicas permiten además la asignación de un
mismo puerto o tarjeta de red a varias VLANs (routers o servidores pueden aprovechar
esta ventaja evitándose la utilización de tantas interfaces o tarjetas de red como

Universidad del Valle Sede Pacífico 10

José Ignacio Lozano
Septiembre de 2005
Fundamentos de Redes Memorias del Curso

VLANs). ISL (Inter-Switch Link) para Fast Ethernet/Token Ring y 802.10 para FDDI son
dos ejemplos de técnicas de marcado.

Algoritmo de Spanning Tree

En la figura anterior, es posible que los paquetes generados por el cliente X y que
pasan por el switch A y luego por el Switch B pongan de regreso el mismo paquete
hacia la LAN 1. En este caso los paquetes que regresan deben ser tratados con el
protocolo Spanning Tree. Este protocolo utiliza el algoritmo Spanning Tree en cuyas
topologías permiten el retorno de los paquetes al emisor. Este algoritmo coloca ciertas
conexiones en modo de bloqueo, y solamente quedan habilitadas ciertas rutas para el
envío de información.

CONCLUSIONES

Antes de seleccionar algún tipo de hub o switch, los diseñadores de red deben
compre nder como combinar estas tecnologías para construir redes eficientes y
escalables. Un administrador de red será extremadamente escéptico de cualquier
vendedor que sugiera una solución de alta funcionalidad que pueda ser construida
usando una sola tecnología .

Los switches y hubs son tecnologías complementarias que permiten a las redes escalar
a tamaños mucho más allá de lo que se puede lograr usando sólo una de ellas.

El switch proporciona manejo de la red con un costo efectivo de migración que elimina
anc hos de banda pequeños. Los switches pueden ser integrados fácilmente dentro de
redes de corporativas, como reemplazo de la base instalada de repetidores, hubs y
puentes.

Universidad del Valle Sede Pacífico 11

José Ignacio Lozano
Septiembre de 2005
