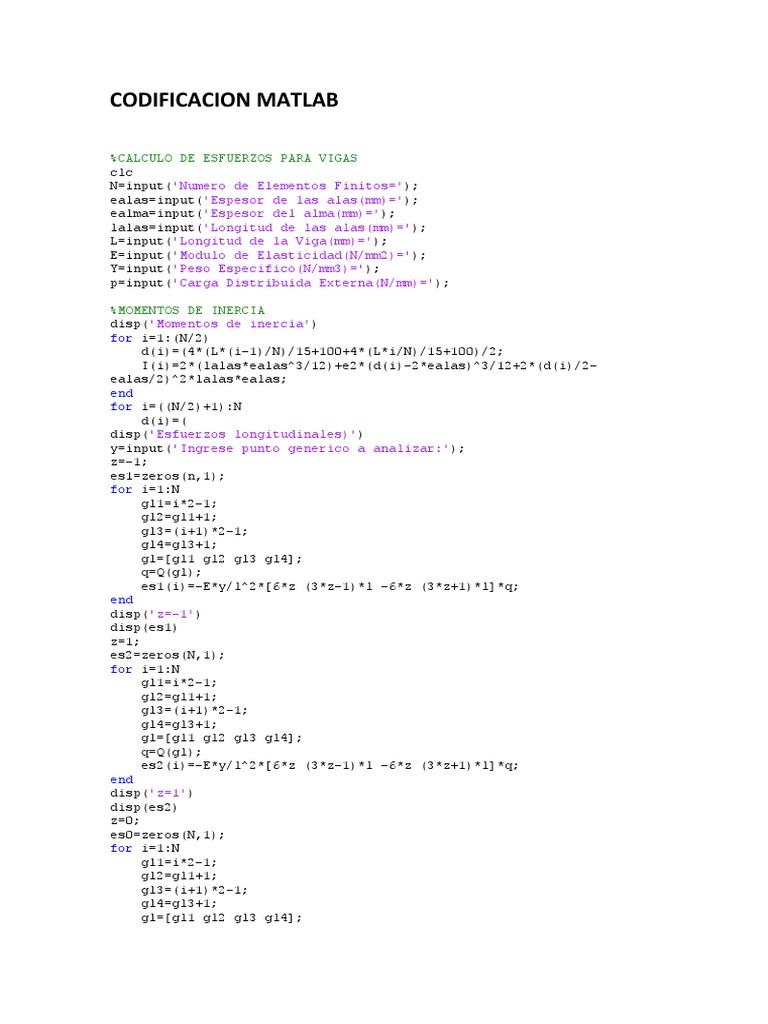

CODIFICACION MATLAB

%CALCULO DE ESFUERZOS PARA VIGAS

clc
N=input('Numero de Elementos Finitos=');
ealas=input('Espesor de las alas(mm)=');
ealma=input('Espesor del alma(mm)=');
lalas=input('Longitud de las alas(mm)=');
L=input('Longitud de la Viga(mm)=');
E=input('Modulo de Elasticidad(N/mm2)=');
Y=input('Peso Especifico(N/mm3)=');
p=input('Carga Distribuida Externa(N/mm)=');

%MOMENTOS DE INERCIA
disp('Momentos de inercia')
for i=1:(N/2)
d(i)=(4*(L*(i-1)/N)/15+100+4*(L*i/N)/15+100)/2;
I(i)=2*(lalas*ealas^3/12)+e2*(d(i)-2*ealas)^3/12+2*(d(i)/2-
ealas/2)^2*lalas*ealas;
end
for i=((N/2)+1):N
d(i)=(
disp('Esfuerzos longitudinales)')
y=input('Ingrese punto generico a analizar:');
z=-1;
es1=zeros(n,1);
for i=1:N
gl1=i*2-1;
gl2=gl1+1;
gl3=(i+1)*2-1;
gl4=gl3+1;
gl=[gl1 gl2 gl3 gl4];
q=Q(gl);
es1(i)=-E*y/l^2*[6*z (3*z-1)*l -6*z (3*z+1)*l]*q;
end
disp('z=-1')
disp(es1)
z=1;
es2=zeros(N,1);
for i=1:N
gl1=i*2-1;
gl2=gl1+1;
gl3=(i+1)*2-1;
gl4=gl3+1;
gl=[gl1 gl2 gl3 gl4];
q=Q(gl);
es2(i)=-E*y/l^2*[6*z (3*z-1)*l -6*z (3*z+1)*l]*q;
end
disp('z=1')
disp(es2)
z=0;
es0=zeros(N,1);
for i=1:N
gl1=i*2-1;
gl2=gl1+1;
gl3=(i+1)*2-1;
gl4=gl3+1;
gl=[gl1 gl2 gl3 gl4];
 q=Q(gl);
es0(i)=-E*y/l^2*[6*z (3*z-1)*l -6*z (3*z+1)*l]*q;
end
disp('z=0')
disp(es0)

RESULTADOS:
1.

MOMENTOS DE INERCIA (108 mm4 )

Elemento Elemento Elemento Elemento
finito 1 finito 2 finito 3 finito 4
0.337415166 2.063731833 2.063731833 0.337415166

2.
MATRIZ DE RIGIDEZ ESTRUCTURAL K:
1.0e+17 *

Columns 1 through 4
0.000001133714960 0.000425143110000 -0.000001133714960 0.000425143110000

0.000425143110000 0.212571555000000 -0.000425143110000 0.106285777500000

-0.000001133714960 -0.000425143110000 0.000008067853920 0.002175159000000

0.000425143110000 0.106285777500000 0.002175159000000 1.512722610000000

0 0 -0.000006934138960 -0.002600302110000

0 0 0.002600302110000 0.650075527500000

0 0 0 0

0 0 0 0

0 0 0 0
 0 0 0 0

Columns 5 through 8

0 0 0 0

0 0 0 0

-0.000006934138960 0.002600302110000 0 0

-0.002600302110000 0.650075527500000 0 0

0.000013868277920 0 -0.000006934138960 0.002600302110000

0 2.600302110000000 -0.002600302110000 0.650075527500000

-0.000006934138960 -0.002600302110000 0.000008067853920 -0.002175159000000

0.002600302110000 0.650075527500000 -0.002175159000000 1.512722610000000

0 0 -0.000001133714960 -0.000425143110000

0 0 0.000425143110000 0.106285777500000

Columns 9 through 10

0 0

0 0

0 0

0 0

0 0

0 0

-0.000001133714960 0.000425143110000

-0.000425143110000 0.106285777500000

0.000001133714960 -0.000425143110000

-0.000425143110000 0.212571555000000

3.
FUERZAS DEBIDO AL PESO DEL MATERIAL:
1.0e+04 *

-0.012123753750000

-1.515469218750000

-0.032969632500000
-1.090265625000000

-0.041691757500000

-0.032969632500000

1.090265625000000

-0.012123753750000

1.515469218750000

4.
FUERZAS DEBIDO A LA CARGA DISTRIBUIDA:
1.0e+05 *

-0.017437500000000

-2.179687500000000

-0.034875000000000

-0.017437500000000

2.179687500000000

5.
FUERZA TOTAL:
1.0e+05 *

-0.001212375375000

-0.151546921875000
 -0.020734463250000

-2.288714062500000

-0.039044175750000

-0.020734463250000

2.288714062500000

-0.001212375375000

0.151546921875000

6.
DESPLAZAMIENTOS:
Q=

1.0e-07 *

-0.600064482309634

-0.000653277832279

-0.873197255587790

0.000000000000000

-0.600064482309634

0.000653277832279

7.
ESFUERZOS LONGITUDINALES(N/mm2):
Ingrese punto genérico a analizar:50

z=-1 z =0

1.0e-05 * 1.0e-06 *
 0.489154427148713 0.914588965190386

-0.059926880004619 -0.914588965190386

-0.122990913033458 -0.914588965190385

-0.306236634110636 0.914588965190386

z=1

1.0e-05 *

-0.306236634110635

-0.122990913033458

-0.059926880004619

0.489154427148713

CONCLUSIONES

 La importancia de las unidades al armar la matriz de rigidez. La matriz es

diferente si se usa 0,75m que si se usa 750mm. Pese a que ambos representan
las mismas dimensiones. La matriz es muy delicada a este tipo de cambios de
escala.

 Al momento de calcular se considera que en los nodos no hay fricción, solo en

estos se les aplica la carga.

 En el Matlab se pudo corroborar los resultados que también se calculó

previamente de forma manual.

 En la viga modelada a esta se le puede aplicar fuerzas de compresión o tensión

directa (poseen fuerzas y momento) .

 Se usa el Matlab también para temas de cálculo, dado que en la matriz de

rigidez estructural resulto una matriz de 10x10 y el software nos fue muy útil ya
que nos simplifico el trabajo al calcularla.
 BIBLIOGRAFIA

 Finite Element Analysis Theory and Application with ANSYS 3rd (Ashok D.

Belegundu ed.). (2001). Prentice Hall.

 Introduction-to-Finite-Elements-in-Engineering-3rd-Ed-T-R- (Tirupathi R.

Chandrupatla ed.). (2002). Prentice Hall.

 Ansys Notas Ingeniería. (2018, 15 marzo). Análisis de un viga con Ansys

workbench. YouTube. https://www.youtube.com/watch?v=1cVaGB8PCSk

  https://drive.google.com/drive/folders/1onRpBXCgIOR4GJMJBhvZKt8Wnp84

QSVu

 https://drive.google.com/drive/folders/1onRpBXCgIOR4GJMJBhvZKt8Wnp84

QSVu

CAPÍTULO 5.pdf
