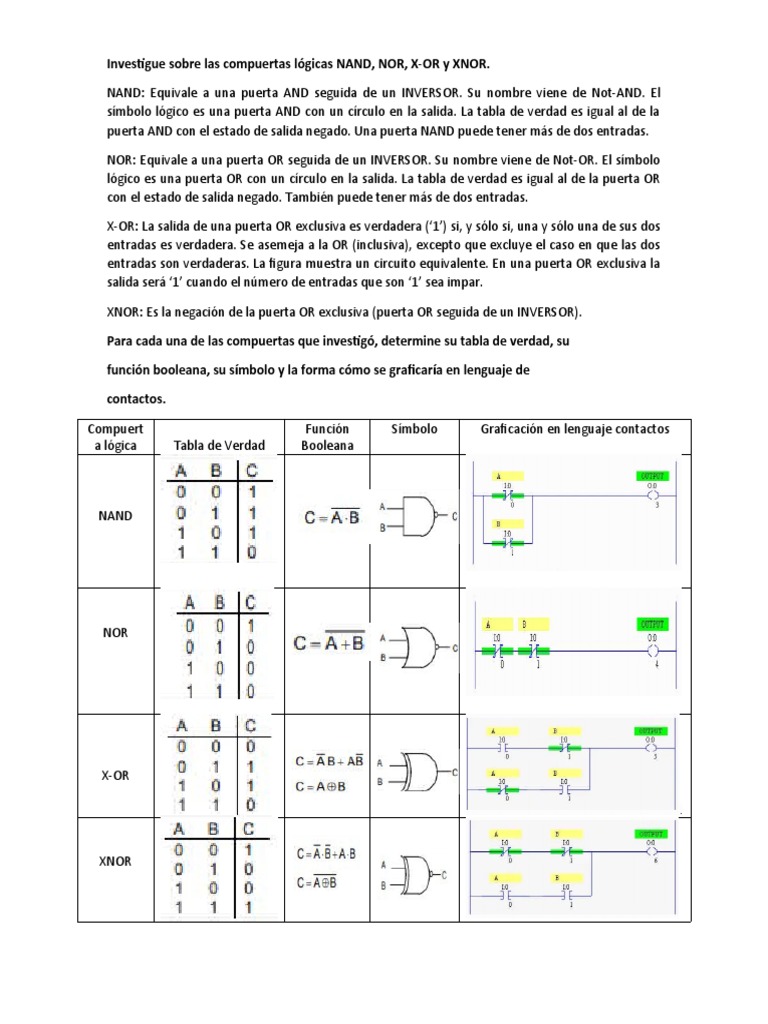

Investigue sobre las compuertas lógicas NAND, NOR, X-OR y XNOR.

NAND: Equivale a una puerta AND seguida de un INVERSOR. Su nombre viene de Not-AND. El
símbolo lógico es una puerta AND con un círculo en la salida. La tabla de verdad es igual al de la
puerta AND con el estado de salida negado. Una puerta NAND puede tener más de dos entradas.

NOR: Equivale a una puerta OR seguida de un INVERSOR. Su nombre viene de Not-OR. El símbolo
lógico es una puerta OR con un círculo en la salida. La tabla de verdad es igual al de la puerta OR
con el estado de salida negado. También puede tener más de dos entradas.

X-OR: La salida de una puerta OR exclusiva es verdadera (‘1’) si, y sólo si, una y sólo una de sus dos
entradas es verdadera. Se asemeja a la OR (inclusiva), excepto que excluye el caso en que las dos
entradas son verdaderas. La figura muestra un circuito equivalente. En una puerta OR exclusiva la
salida será ‘1’ cuando el número de entradas que son ‘1’ sea impar.

XNOR: Es la negación de la puerta OR exclusiva (puerta OR seguida de un INVERSOR).

Para cada una de las compuertas que investigó, determine su tabla de verdad, su

función booleana, su símbolo y la forma cómo se graficaría en lenguaje de

contactos.

Compuert Función Símbolo Graficación en lenguaje contactos

a lógica Tabla de Verdad Booleana

NAND

NOR

X-OR

XNOR
Realice un análisis como mínimo de un párrafo por cada compuerta lógica investigada.

NAND: Al conectar los contactos normalmente cerrados en paralelo entre sí,

se puede implementar una compuerta NAND.
NOR: Al conectar los contactos normalmente cerrados en serie, se puede
implementar una compuerta NOR.
X-OR: Al conectar los contactos A (NA) y B (NC) en serie con paralelo los
contactos A (NC) y B (NA) , se puede implementar una compuerta X-OR.
XNOR: Al conectar dos contactos NC en serie con paralelo a dos contactos
NA en serie, se puede implementar la puerta X-NOR; ya que es la negación
de la puerta OR exclusiva (puerta OR seguida de un INVERSOR).
Indique con ejemplos la aplicación de cada una de estas compuertas.

NAND:

NOR: Las compuertas lógicas NOR son muy utilizadas y podemos diseñar una gran variedad de
proyectos digitales con ellas.

Debido a que los interruptores A y B están

en paralelo entre sí y con la lámpara (Y),
esta última solo enciende cuando ambos
interruptores están abiertos y permanece
apagada mientras cualquiera de ellos, o
ambos, estén cerrados.
X-OR: se puede utilizar como un sumador de un bit que agrega un bit adicional a la salida. Si
sumamos 1 más 1 en binario, se espera la respuesta de dos bits 10 (es decir, 2 en decimal). Dado
que el bit menos significativo de esta salida se consigue con la puerta XOR, el bit de acarreo
anterior se calcula con una puerta AND. Este es el principio fundamental de los "Semisumadores"
lógicos y la combinación de circuitos AND-XOR puede ser usada con el fin de añadir números
binarios de mayor longitud.

XNOR: La operación de una compuerta

XNOR es análoga a la del circuito eléctrico
Los interruptores A y B están acoplados de
la misma forma que el circuito XOR. Cuando
los interruptores A y B están ambos
cerrados o ambos abiertos, la lámpara se
enciende.

En cambió cuando uno de ellos por ejemplo

el A esta abierto y el B está cerrado,
entonces la lámpara no se enciende.
