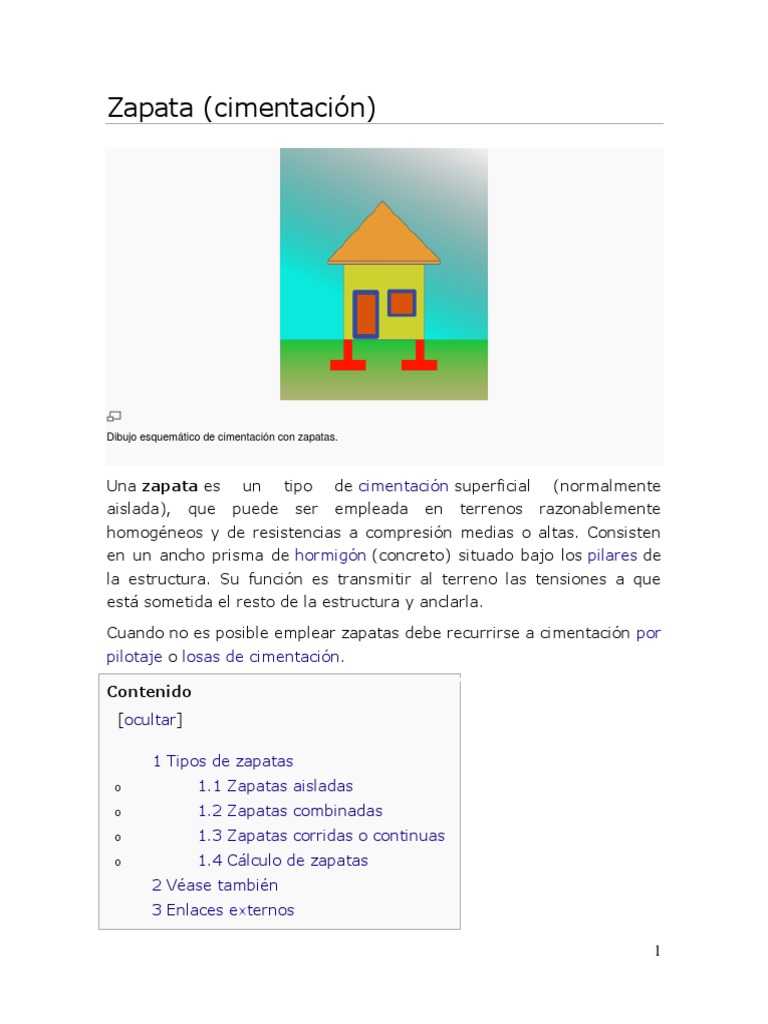

Zapata (cimentación)

Dibujo esquemático de cimentación con zapatas.

Una zapata es un tipo de cimentación superficial (normalmente

aislada), que puede ser empleada en terrenos razonablemente
homogéneos y de resistencias a compresión medias o altas. Consisten
en un ancho prisma de hormigón (concreto) situado bajo los pilares de
la estructura. Su función es transmitir al terreno las tensiones a que
está sometida el resto de la estructura y anclarla.

Cuando no es posible emplear zapatas debe recurrirse a cimentación por

pilotaje o losas de cimentación.

Contenido
[ocultar]

 1 Tipos de zapatas
o 1.1 Zapatas aisladas
o 1.2 Zapatas combinadas
o 1.3 Zapatas corridas o continuas
o 1.4 Cálculo de zapatas
 2 Véase también
 3 Enlaces externos

1
[Editar]Tipos de zapatas

Existen varios tipos de zapatas en función de si servirán de apoyo a uno

o varios pilares o bien sean a muros. Para pilares singulares se usan
zapatas aisladas, para dos pilares cercanos zapatas combinadas, para
hileras de pilares o muros zapatas corridas.

[Editar]Zapatas aisladas
Empleadas para pilares aislados en terrenos de buena calidad, cuando la
excentricidad de la carga del pilar es pequeña o moderada. Esta última
condición se cumple mucho mejor en los pilares no perimetrales de un
edificio. Las zapatas aisladas según su relación entre el canto y el vuelo
o largo máximo libre pueden clasificarse en:

 Zapatas rígidas o poco deformables.

 Zapatas flexibles o deformables.
Y según el esfuerzo vertical esté en el centro geométrico de la zapata se
distingue entre:

 Zapatas centradas.
 Zapatas excéntricas.
 Zapatas irregulares.
 Zapatas colindantes
El correcto dimensionado de las zapatas aisladas requiere la
comprobación de la capacidad portante de hundimiento, la
comprobación del estado de equilibrio (deslizamiento, vuelco), como la
comprobación resistente de la misma y su asentamiento diferencial en
relación a las zapatas contiguas.

[Editar]Zapatas combinadas
A veces, cuando un pilar no puede apoyarse en el centro de la zapata,
sino excéntricamente sobre la misma o cuando se trata de un pilar
perimetral con grandes momentos flectores la presión del terreno puede
ser insuficiente para prevenir el vuelco de la cimentación. Una forma

2
común de resolverlo es uniendo o combinando la zapata de cimentación
de este pilar con la más próxima, o mediante vigas de atado, de tal
manera que se pueda evitar el giro de la cimentación.

Un caso frecuente de uso de zapatas combinadas son las zapatas de

medianería o zapatas de lindero, que por limitaciones de espacio suelen
ser zapatas excéntricas. Por su propia forma estas zapatas requieren
para un correcto equilibrio una viga de atado. Dicha viga de atado junto
con otras dos zapatas, constituye un caso de zapatas combinadas.

[Editar]Zapatas corridas o continuas

Dibujo esquemático de zapata continua.

Se emplea normalmente este tipo de cimentación para sustentar muros

de carga, o pilares alineados relativamente próximos, en terrenos de
resistencia baja, media o alta. Las zapatas de lindero conforman la
cimentación perimetral, soportando los pilares o muros
excéntricamente; la sección del conjunto muro-zapata tiene forma de |_
para no invadir la propiedad del vecino. Las zapatas interiores sustentan
muros y pilares según su eje y la sección muro-zapata tiene forma de T
invertida _|_; poseen la ventaja de distribuir mejor el peso del conjunto.

3
 [Editar]Cálculo de zapatas
El cálculo de zapatas requiere comprobar que no se sobrepasan
diversos estados límite (ELU) últimos entre ellos:

 ELU de estabilidad: vuelco y deslizamiento.

 ELU de hundimiento en el terreno.
 ELU de agotamiento por flexión mecánica.
 ELU de punzonamiento.
[Editar]Véase también

 Capacidad portante
 Carga de hundimiento
 losa de cimentación
 pilotes
[Editar]Enlaces externos

 «detalles constructivos».
Ver las calificaciones de la página
Evalúa este artículo
¿Qué es esto?
Confiable
Objetivo
Completo
Bien escrito
Estoy muy bien informado sobre este tema (opcional)
Enviar calificaciones
Categoría:
 Cimentaciones

4
 Tipos de Zapatas
Tuesday, January 24th, 2012

Como ya habíamos dicho, una zapata es un elemento estructural que

sirve de cimentación a un pilar, muro u otro elemento superficial,
transmitiendo los esfuerzos que recibe de este al terreno. De acuerdo a
la sección o canto de la zapata, este elemento constructivo responde de
distinta manera a las cargas que inciden sobre él. Por lo cual requiere de
determinadas dimensiones y la necesidad a veces de ir armado.

Los tipos de zapatas son:

Zapata Maciza (hormigón en masa)

 Sólo trabaja a la compresión. Es una zapata que no necesita ir

armada, aunque puede colocarse una pequeña armadura si la carga lo
requiere, y de esa manera se evita que el cimiento se abra (armadura
de reparto). Esta sección suele usarse más en zapatas o cimentaciones
continuas que en zapatas aisladas.

5
 Zapata Rígida:(hormigón armado)

 Suele armarse con una carga de hierro de alrededor de 25 a 40

Kg. /m3. En la armadura se utilizan barras de un diámetro mínimo del
orden de 12 mm para evitar corrosiones. Su recubrimiento mínimo es
de 8 cm.

Zapata Flexible:(hormigón armado)

 Por sus dimensiones, está sometida tanto a esfuerzos de

compresión como de tracción. La armadura reparte los esfuerzos de
tracción producidos en la zona inferior de la zapata. Aunque la cantidad
de armadura depende del terreno y de la carga que soporta el
cimiento, suele oscilar entre 50 y 100 Kg. /m3.

Imagen Vía: icbf.gov.co

Tags: cimentación, fundaciones de construcción, zapatas

Posted in Estructuras Metálicas, Materiales de construcción, Técnicas de
construcción | No Comments »

6
Fundaciones: Zapatas
Monday, January 23rd, 2012

Las cimentaciones por zapatas son un tipo de cimentaciones

superficiales. Una zapata es un elemento estructural que sirve de
cimentación a un pilar, muro u otro elemento superficial, transmitiendo
los esfuerzos que recibe de este al terreno. Es una ampliación de la base
de una columna o muro y que tiene por objeto transmitir la carga al
subsuelo a una presión adecuada a las propiedades del suelo.

- Las zapatas que soportan una sola columna se llaman zapatas

aisladas o individuales.

- La zapata que se construye debajo de un muro se llama zapata

corrida o continua.

- Si una zapata soporta varias columnas se llama zapata

combinada.

- Un tipo especial de zapata combinada que se usa comúnmente

en el caso de que una de las columnas soporte un muro exterior es
la zapata en voladizo o en cantiliver.

7
 A fin de poder efectuar un mejor control sobre la ejecución de la zapata,
deberá considerarse lo siguiente:

 Trabajos de Replanteo.
 Comprobar las dimensiones de la zapata.
 Verificar el fondo de la excavación.
 Verificar las cotas de hormigón de limpieza.
 Verificar la correcta colocación de la ferralla.
 Comprobar el tipo y calidad del hormigón vertido.
 Comprobar probetas de hormigón.
 Curado y trazabilidad del hormigón.

Imagen Vía: partizipa.com

CIMENTACION

Se denomina cimentación al conjunto de elementos

estructurales cuya misión es transmitir las cargas de la
edificación al suelo. Debido a que la resistencia del suelo es,
generalmente, menor que la de los pilares o muros que
soportará, el área de contacto entre el suelo y la cimentación

8
será proporcionalmente más grande que los elementos
soportados (excepto en suelos rocosos muy coherentes).

Importancia de cimentación
La cimentación es importante porque es el grupo de elementos
que soportan a la superestructura. Hay que prestar especial
atención ya que la estabilidad de la construcción depende en
gran medida del tipo de terreno.

Tipos de cimentación

La elección del tipo de cimentación depende especialmente de

las características mecánicas del terreno, como su cohesión,
su ángulo de rozamiento interno, posición del nivel freático y
también de la magnitud de las cargas existentes. A partir de
todos esos datos se calcula la capacidad portante, que junto con
la homogeneidad del terreno aconsejan usar un tipo u otro
diferente de cimentación. Siempre que es posible se emplean
cimentaciones superficiales, ya que son el tipo de cimentación
menos costoso y más simple de ejecutar. Cuando por problemas
con la capacidad portante o la homogeneidad del mismo no es
posible usar cimentación superficial se valoran otros tipos de
cimentaciones.

CIMENTACIONES SUPERFICIALES

9
Son aquellas que se apoyan en las capas superficiales o poco
profundas del suelo, por tener éste suficiente capacidad o por
tratarse de construcciones de importancia secundaria y
relativamente livianas.
En estructuras importantes, tales como puentes, las
cimentaciones, incluso las superficiales, se apoyan a suficiente
profundidad como para garantizar que no se produzcan
deterioros. Las cimentaciones superficiales se clasifican en:

 Cimentaciones ciclópeas.
 Zapatas.
 Zapatas aisladas.
 Zapatas corridas.
 Zapatas combinadas.
 Losas de cimentación.

Cimentaciones ciclópeas
En terrenos cohesivos donde la zanja pueda hacerse con
paramentos verticales y sin desprendimientos de tierra, el
cimiento de concreto ciclópeo (hormigón) es sencillo y
económico. El procedimiento para su construcción consiste en ir
vaciando dentro de la zanja piedras de diferentes tamaños al
tiempo que se vierte la mezcla de concreto en proporción 1:3:5,
procurando mezclar perfectamente el concreto con las piedras,
de tal forma que se evite la continuidad en sus juntas. Este es un
sistema que ha quedado prácticamente en desuso, se usaba en
construcciones con cargas poco importantes. El hormigón
ciclópeo se realiza añadiendo piedras más o menos grandes a
medida que se va hormigonando para economizar material.
Utilizando este sistema, se puede emplear piedra más pequeña
que en los cimientos de mampostería hormigonada. La técnica
del hormigón ciclópeo consiste en lanzar las piedras desde el

10
punto más alto de la zanja sobre el hormigón en masa, que se
depositará en el cimiento. Precauciones:

 Tratar que las piedras no estén en contacto con la pared de

la zanja.
 Que las piedras no queden amontonadas.
 Alternar en capas el hormigón y las piedras.
 Cada piedra debe quedar totalmente envuelta por el
hormigón.

Zapatas aisladas

Las zapatas aisladas son un tipo de cimentación superficial que

sirve de base de elementos estructurales puntuales como son los
pilares; de modo que esta zapata amplía la superficie de apoyo
hasta lograr que el suelo soporte sin problemas la carga que le
transmite. El término zapata aislada se debe a que se usa para
asentar un único pilar, de ahí el nombre de aislada. Es el tipo de

11
zapata más simple, aunque cuando el momento flector en la base
del pilar es excesivo no son adecuadas y en su lugar deben
emplearse zapatas combinadas o zapatas corridas en las que se
asienten más de un pilar. La zapata aislada no necesita junta
pues al estar empotrada en el terreno no se ve afectada por los
cambios térmicos, aunque en las estructuras si que es normal
además de aconsejable poner una junta cada
3 aproximadamente, en estos casos la zapata se calcula como si
sobre ella solo recayese un único pilar. Una variante de la zapata
aislada aparece en edificios con junta de dilatación y en este
caso se denomina "zapata ajo pilar en junta de diapasón".
En el cálculo de las presiones ejercidas por la zapata debe
tenerse en cuenta además del peso del edificio y las sobrecargas,
el peso de la propia zapata y de las tierras que descansan sobre
sus vuelos, estas dos últimas cargas tienen un efecto
desfavorable respecto al hundimiento. Por otra parte en el
cálculo de vuelco, donde el peso propio de la zapata y las tierras
sobre ellas tienen un efecto favorable.
Para construir una zapata aislada deben independizarse los
cimientos y las estructuras de los edificios ubicados en terrenos
de naturaleza heterogénea, o con discontinuidades, para que las
diferentes partes del edificio tengan cimentaciones estables.
Conviene que las instalaciones del edificio estén sobre el plano
de los cimientos, sin cortar zapatas ni riostras. Para todo tipo de
zapata, el plano de apoyo de la misma debe quedar empotrado
1 dm en el estrato del terreno.
La profundidad del plano de apoyo se fija basándose en el
informe geotécnico, sin alterar el comportamiento del terreno
bajo el cimiento, a causa de las variaciones del nivel freático o
por posibles riesgos debidos a las heladas. Es conveniente llegar
a una profundidad mínima por debajo de la cota superficial de 50
u 80 cm. en aquellas zonas afectadas por estas variables. En el
caso en que el edificio tenga una junta estructural con soporte
duplicado (dos pilares), se efectúa una sola zapata para los dos

12
soportes. Conviene utilizar hormigón de consistencia plástica,
con áridos de tamaño alrededor de 40 mm. En la ejecución, y
antes de echar el hormigón, disponer en el fondo una capa de
hormigón pobre de aproximadamente 5 cm de espesor
(emplantillado), antes de colocar las armaduras.

Zapatas corridas

Las zapatas corridas se emplean para cimentar muros portantes,

o hileras de pilares. Estructuralmente funcionan como viga
flotante que recibe cargas lineales o puntuales separadas.
Son cimentaciones de gran longitud en comparación con su
sección transversal. Las zapatas corridas están indicadas como
cimentación de un elemento estructural longitudinalmente
continuo, como un muro, en el que pretendemos los asientos en
el terreno. También este tipo de cimentación hace
de arriostramiento, puede reducir la presión sobre el terreno y
puede puentear defectos y heterogeneidades en el terreno. Otro

13
caso en el que resultan útiles es cuando se requerirían muchas
zapatas aisladas próximas, resultando más sencillo realizar una
zapata corrida.
Las zapatas corridas se aplican normalmente a muros. Pueden
tener sección rectangular, escalonada o estrechada cónicamente.
Sus dimensiones están en relación con la carga que han de
soportar, la resistencia a la compresión del material y la presión
admisible sobre el terreno. Por practicidad se adopta una altura
mínima para los cimientos de hormigón de
3 dm aproximadamente. Si las alturas son mayores se les da una
forma escalonada teniendo en cuenta el ángulo de reparto de las
presiones.
En el caso de que la tierra tendiese a desmoronarse o el cimiento
deba escalonarse, se utilizarán encofrados. Si los cimientos se
realizan en hormigón apisonado, pueden hormigonarse sin
necesidad de los mismos.
Si los trabajos de cimentación debieran interrumpirse, se
recomienda cortar en escalones la junta vertical para lograr una
correcta unión con el tramo siguiente. Asimismo colocar unos
hierros de armadura reforzará esta unión.
Las Zapatas Corridas son, según el Código Técnico de la
Edificación (CTE), aquellas zapatas que recogen más de tres
pilares. Las considera así distintas a las zapatas combinadas,
que son aquellas que recogen dos pilares. Esta distinción es
objeto de debate puesto que una zapata combinada puede
soportar perfectamente tres pilares.

Zapatas combinadas

14
Una zapata combinada es un elemento que sirve de cimentación
para dos o más pilares. En principio las zapatas aisladas sacan
provecho de que diferentes pilares tienen diferentes momentos
flectores. Si estos se combinan en un único elemento de
cimentación, el resultado puede ser un elemento más
estabilizado y sometido a un menor momento resultante.

Losas de cimentación

Una losa de cimentación es una placa flotante apoyada

directamente sobre el terreno. Como losa esta sometida
principalmente a esfuerzos de flexión. El espesor de la losa será
proporcional a los momentos flectores actuantes sobre la misma.
La relación entre el espesor de la losa, los momentos flectores de
la placa, las cargas exteriores y las propiedades elásticas del
hormigón de la losa viene dada por la siguiente expresión:

CIMENTACIONES SEMIPROFUNDA

15
Pozos de cimentación o caissons: Son en realidad soluciones
intermedias entre las superficiales y las profundas, por lo que en
ocasiones se catalogan como semiprofundas. Algunas veces
estos deben hacerse bajo agua, cuando no puede desviarse el
río, en ese caso se trabaja en cámaras presurizadas.

 Arcos de ladrillo sobre machones de hormigón o

mampostería.
 Muros de contención bajo rasante: no es necesario anclar el
muro al terreno.
 Micropilotes, son una variante basada en la misma idea
del pilotaje, que frecuentemente constituyen una cimentación
semiprofunda.


Cimentaciones profundas

16
Se basan en el esfuerzo cortante entre el terreno y la
cimentación para soportar las cargas aplicadas, o más
exactamente en la fricción vertical entre la cimentación y el
terreno. Por eso deben ser más profundas, para poder proveer
sobre una gran área sobre la que distribuir un esfuerzo
suficientemente grande para soportar la carga. Algunos métodos
utilizados en cimentaciones profundas son:

 Pilotes: son elementos de cimentación esbeltos que se

hincan (pilotes de desplazamiento prefabricados) o construyen
en una cavidad previamente abierta en el terreno (pilotes de
extracción ejecutados in situ). Antiguamente eran de madera,
hasta que en los años 1940 comenzó a emplearse el hormigón.
 Pantallas: es necesario anclar el muro al terreno.
 pantallas isostáticas: con una línea de anclajes
 pantallas hiperestáticas: dos o más líneas de anclajes.

Cimentaciones de máquinas

A diferencia de las cimentaciones de edificación, que

generalmente están sometidas a cargas estáticas o
cuasiestáticas, las cimentaciones de maquinaria están sometidas

17
frecuentemente a cargas cíclicas. La existencia de cargas cíclicas
obliga a considerar el estado límite de servicio de vibraciones y
el estado límite último de fatiga.
Algunos tipos de cimentación usados para maquinaria son:

 Tipo bloque
 Tipo celdas
 De muros
 Porticadas
 Con pilotes
 Sobre apoyos elásticos
 De soporte

18
